DB33/T 2283-2020 公路钢板混凝土组合梁桥设计规范

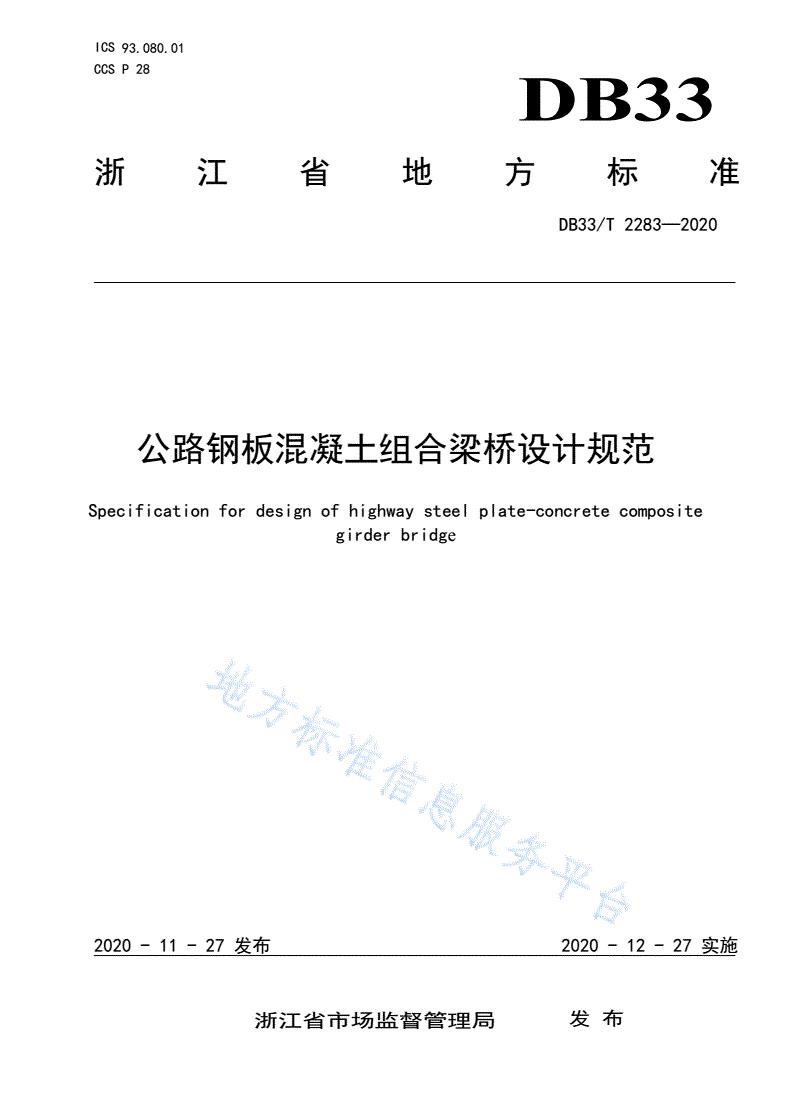

ICS93.080.01

CCSP28

DB33

浙江省地方标准

DB33/T2283—2020

公路钢板混凝土组合梁桥设计规范

Specificationfordesignofhighwaysteelplate-concretecomposite

girderbridge

2020-11-27发布2020-12-27实施

浙江省市场监督管理局发布

DB33/T2283-2020

目次

前言................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4材料...............................................................................2

4.1一般规定.......................................................................2

4.2钢材...........................................................................2

4.3混凝土.........................................................................3

4.4连接件.........................................................................3

5基本规定...........................................................................3

5.1一般规定.......................................................................3

5.2结构形式.......................................................................3

5.3结构布置.......................................................................3

6结构设计...........................................................................6

6.1一般规定.......................................................................6

6.2钢结构.........................................................................6

6.3混凝土桥面板..................................................................10

6.4连接件........................................................................12

6.5支座..........................................................................12

6.6连续组合梁负弯矩区............................................................12

7耐久性设计........................................................................12

7.1一般规定......................................................................13

7.2排水设计......................................................................13

7.3维修空间......................................................................13

7.4钢结构........................................................................14

7.5混凝土桥面板..................................................................14

7.6连接件........................................................................15

7.7钢混结合部....................................................................15

8结构计算..........................................................................15

8.1一般规定......................................................................15

8.2作用及作用组合................................................................15

8.3计算模型......................................................................17

8.4承载能力极限状态计算..........................................................17

8.5正常使用极限状态计算..........................................................17

I

DB33/T2283—2020

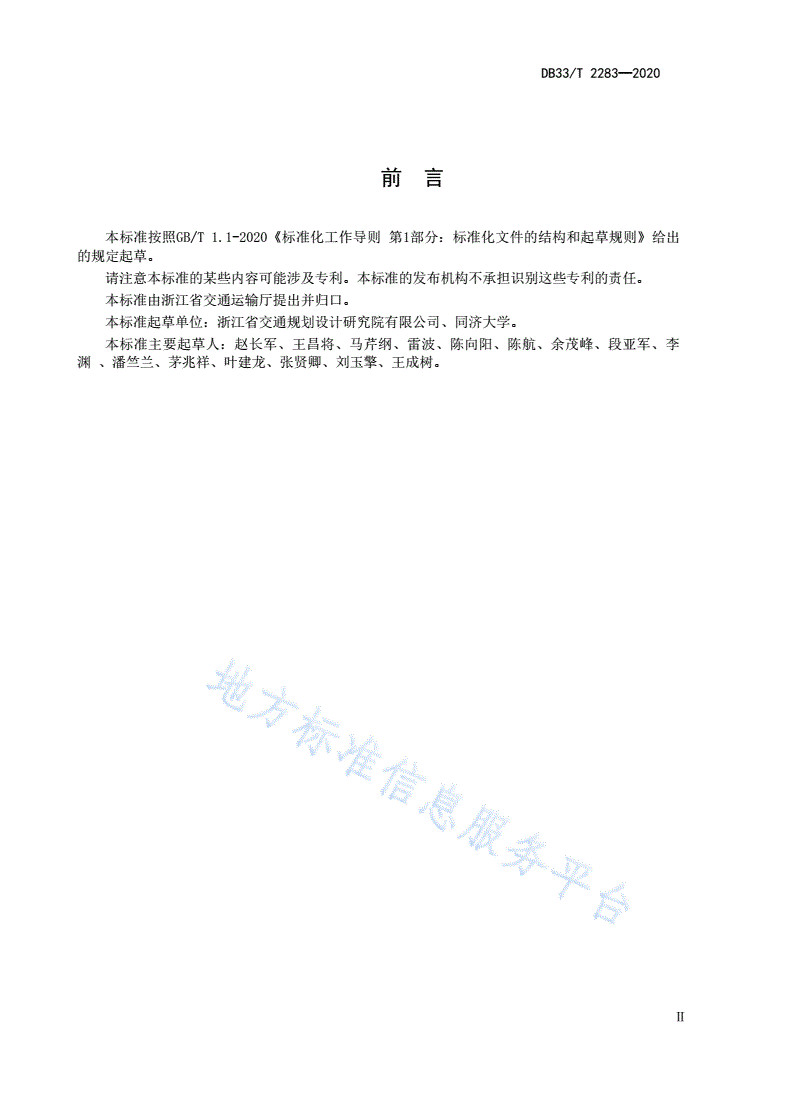

前言

本标准按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》给出

的规定起草。

请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任。

本标准由浙江省交通运输厅提出并归口。

本标准起草单位：浙江省交通规划设计研究院有限公司、同济大学。

本标准主要起草人：赵长军、王昌将、马芹纲、雷波、陈向阳、陈航、余茂峰、段亚军、李

渊、潘竺兰、茅兆祥、叶建龙、张贤卿、刘玉擎、王成树。

Ⅱ

DB33/T2283—2020

公路钢板混凝土组合梁桥设计规范

1范围

本标准规定了公路钢板混凝土组合梁桥设计的材料、基本规定、结构设计、耐久性设

计、结构计算等的技术要求。

本标准适用于公路钢板混凝土组合梁桥的上部结构设计。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本标准必不可少的条款。其中，注日

期的引用文件，仅该日期对应的版本适用于本标准；不注日期的引用文件，其最新版本

（包括所有的修改单）适用于本标准。

GB/T714桥梁用结构钢

GB/T1228钢结构用高强度大六角头螺栓

GB/T1229钢结构用高强度大六角头螺母

GB/T1230钢结构用高强度垫圈

GB/T1231钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件

GB1499.2钢筋混凝土用钢第二部分：热轧带肋钢筋

GB/T1591低合金高强度结构钢

GB/T10433电弧螺柱焊用圆柱头焊钉

GB50017钢结构设计标准

GB50917钢-混凝土组合桥梁设计规范

JTGD60-2015公路桥涵设计通用规范

JTGD64-2015公路钢结构桥梁设计规范

JTG/TD64-01-2015公路钢混组合桥梁设计与施工规范

JGJ/T178补偿收缩混凝土应用技术规程

JTG/T3310-2019公路工程混凝土结构耐久性设计规范

JTG3362-2018公路钢筋混凝土及预应力混凝土桥涵设计规范

JTG3363-2019公路桥涵地基与基础设计规范

JT/T722公路桥梁钢结构防腐涂装技术条件

3术语和定义

下列术语和定义适用于本文件。

3.1

钢板混凝土组合梁桥steelplate-concretecompositegirderbridge

钢梁与混凝土桥面板通过连接件共同受力形成的梁式桥。

3.2

双主梁结构Twingirder

1

DB33/T2283—2020

由两片钢梁与混凝土桥面板形成的一种钢板混凝土组合梁桥结构。

3.3

多主梁结构multi-girder

由三片及以上钢梁与混凝土桥面板形成的一种钢板混凝土组合梁桥结构。

3.4

支撑横梁directlysupportingcross-beam

通过连接件与桥面板组合,支承桥面板的横梁。

3.5

非支撑横梁indirectlysupportingcross-beam

不与桥面板组合,不支承桥面板的横梁。

3.6

补偿收缩混凝土shrinkage-compensatingconcrete

由膨胀剂或膨胀水泥配制的自应力为0.2MPa～1.0MPa的混凝土。

4材料

4.1一般规定

4.1.1公路钢板混凝土组合梁桥（以下简称组合梁）钢材应符合GB50017、GB50917、

GB/T714、JTGD64、JTG/TD64-01、GB/T1591、GB1499.2相关规定。

4.1.2组合梁混凝土应符合GB50917、JTG/TD64-01、JTG3362相关规定。

4.2钢材

4.2.1纵梁及支承横梁宜采用GB/T1591中规定的Q355及以上等级钢材，采用Q355

时质量等级宜采用C级。非支承横梁可采用Q235钢材,质量等级宜采用C级。

4.2.2钢梁可根据腐蚀环境选用耐候钢，应满足GB/T714相关规定要求。在海洋、融冰

盐、潮湿及严重空气污染的环境不宜采用免涂装耐候钢。

4.2.3钢筋混凝土及预应力混凝土构件中的普通钢筋应采用HPB300、HRB400，应满足

JTG3362相关规定要求。

4.3混凝土

4.3.1钢筋混凝土桥面板混凝土强度等级不应低于JTG3362中规定的C40，预应力混凝

土桥面板混凝土强度等级不应低于JTG3362中规定的C50。

4.3.2湿接缝及剪力槽后浇混凝土宜采用与桥面板等强的补偿收缩混凝土，其材料及性能

指标应符合JGJ/T178规定。

4.4连接件

螺栓连接应采用高强度螺栓摩擦型连
