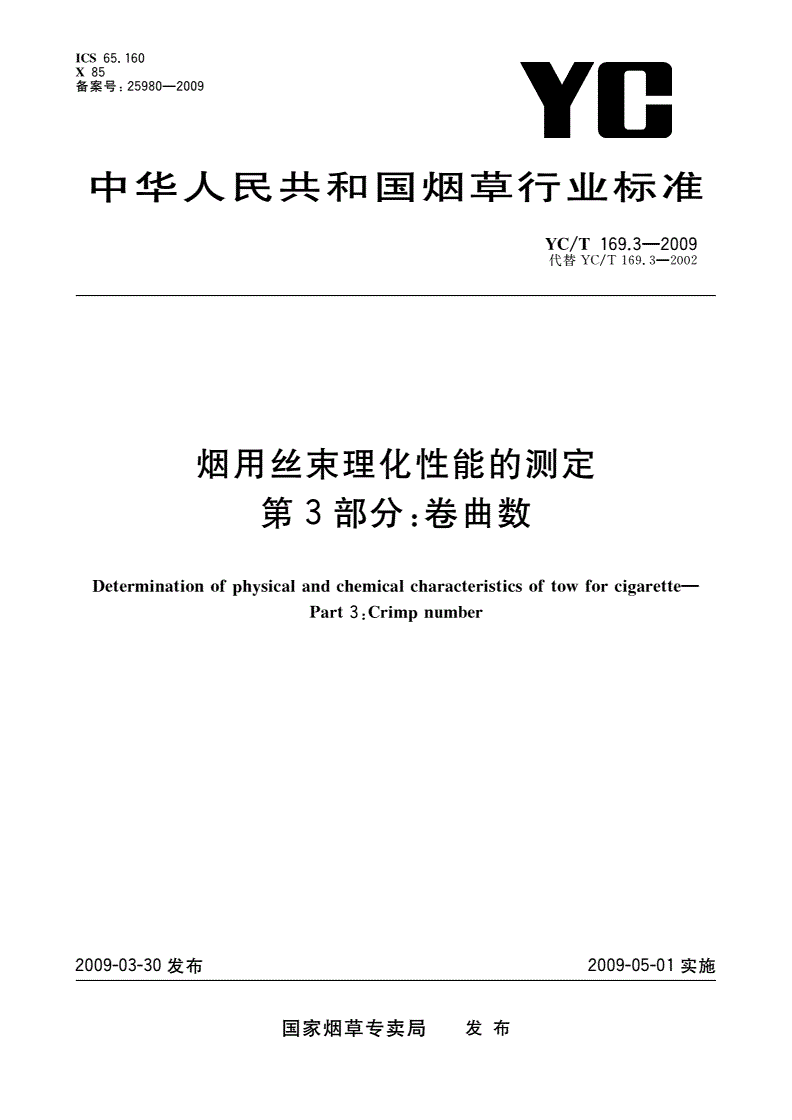

YC/T 169.3-2009 烟用丝束理化性能的测定 第3部分：卷曲数

犐犆犛６５．１６０

犡８５

备案号：—

２５９８０２００９

中华人民共和国烟草行业标准

／—

犢犆犜１６９．３２００９

代替／—２００２

ＹＣＴ１６９．３

烟用丝束理化性能的测定

第部分：卷曲数

３

ㅤㅤㅤㅤ

—

犇犲狋犲狉犿犻狀犪狋犻狅狀狅犳犺狊犻犮犪犾犪狀犱犮犺犲犿犻犮犪犾犮犺犪狉犪犮狋犲狉犻狊狋犻犮狊狅犳狋狅狑犳狅狉犮犻犪狉犲狋狋犲

狆狔犵

：

犘犪狉狋３犆狉犻犿狀狌犿犫犲狉

狆

２００９０３３０发布２００９０５０１实施

国家烟草专卖局发布

／—

犢犆犜１６９．３２００９

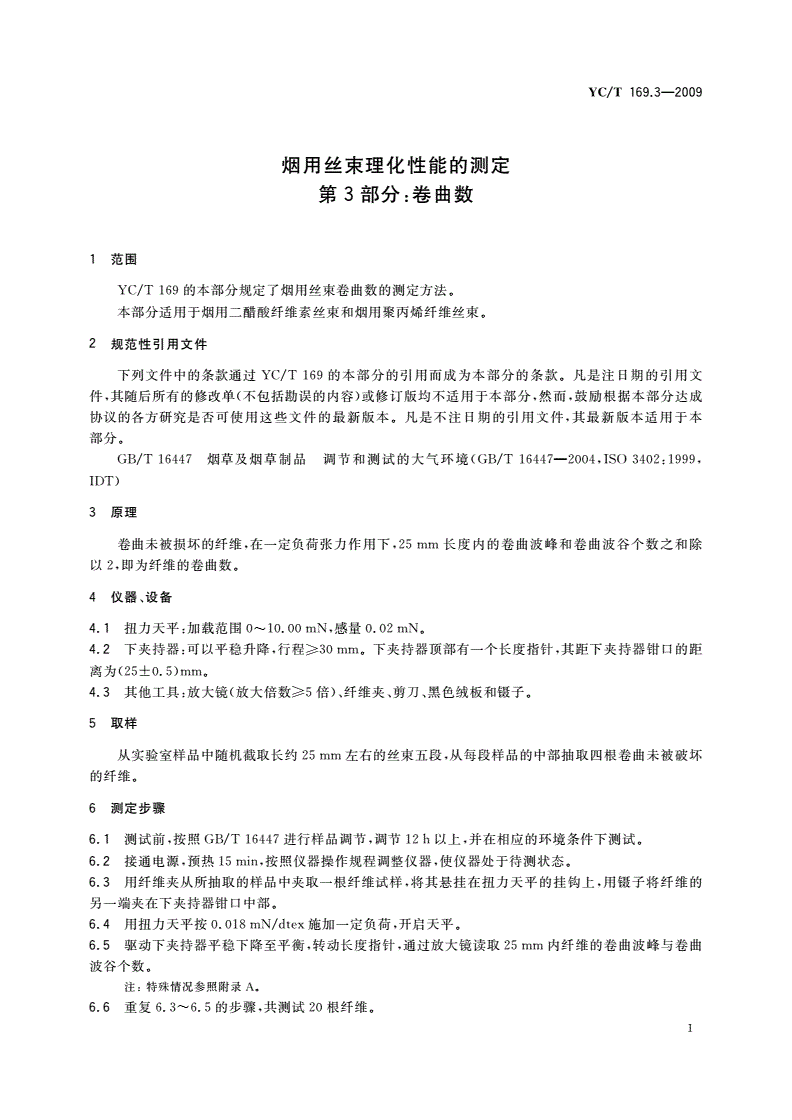

烟用丝束理化性能的测定

第部分：卷曲数

３

１范围

／的本部分规定了烟用丝束卷曲数的测定方法。

ＹＣＴ１６９

本部分适用于烟用二醋酸纤维素丝束和烟用聚丙烯纤维丝束。

２规范性引用文件

下列文件中的条款通过／的本部分的引用而成为本部分的条款。凡是注日期的引用文

ＹＣＴ１６９

件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

／烟草及烟草制品调节和测试的大气环境（／—，：，

ＧＢＴ１６４４７ＧＢＴ１６４４７２００４ＩＳＯ３４０２１９９９

ＩＤＴ）

３原理

卷曲未被损坏的纤维，在一定负荷张力作用下，长度内的卷曲波峰和卷曲波谷个数之和除

２５ｍｍ

以，即为纤维的卷曲数。ㅤㅤㅤㅤ

２

４仪器、设备

４．１扭力天平：加载范围０１０．００ｍＮ，感量０．０２ｍＮ。

～

４．２下夹持器：可以平稳升降，行程≥３０ｍｍ。下夹持器顶部有一个长度指针，其距下夹持器钳口的距

离为（）。

２５±０．５ｍｍ

其他工具：放大镜（放大倍数倍）、纤维夹、剪刀、黑色绒板和镊子。

４．３≥５

５取样

从实验室样品中随机截取长约２５ｍｍ左右的丝束五段，从每段样品的中部抽取四根卷曲未被破坏

的纤维。

６测定步骤

测试前，按照／进行样品调节，调节以上，并在相应的环境条件下测试。

６．１ＧＢＴ１６４４７１２ｈ

６．２接通电源，预热１５ｍｉｎ，按照仪器操作规程调整仪器，使仪器处于待测状态。

６．３用纤维夹从所抽取的样品中夹取一根纤维试样，将其悬挂在扭力天平的挂钩上，用镊子将纤维的

另一端夹在下夹持器钳口中部。

用扭力天平按／施加一定负荷，开启天平。

６．４０．０１８ｍＮｄｔｅｘ

６．５驱动下夹持器平稳下降至平衡，转动长度指针，通过放大镜读取２５ｍｍ内纤维的卷曲波峰与卷曲

波谷个数。

注：特殊情况参照附录。

Ａ

重复的步骤，共测试根纤维。

６．６６．３６．５２０

～

１

／—

犢犆犜１６９．３２００９

７结果表示

单根纤维的卷曲数按式（）进行计算：

７．１１

犑犖犖／……………（）

ｎ＝（ｇ＋ｆ）２１

式中：

———单根试样的卷曲数，单位为个每毫米（个／）；

犑２５２５ｍｍ

ｎ

犖ｇ———２５ｍｍ长度的纤维的卷曲波峰数，单位为个；

犖ｆ———２５ｍｍ长度的纤维的卷曲波谷数，单位为个。

卷曲数的测定结果以根纤维的卷曲数的算术平均值表示，精确至整数。

７．２２０

８测定报告

测定报告应包括以下内容：

———／本部分的编号；

ＹＣＴ１６９

———试样的标志及说明；

———检验人员、检验日期、所用的仪器和型号；

———检验的环境条件和测定结果；

———与本部分规定的测定步骤的差异；

———在试验中观察到的异常现象。

ㅤㅤㅤㅤ

２

／—

犢犆犜１６９．３２００９

附录犃

（资料性附录）

卷曲数的几种计数方法

为了便于统一卷曲数的计数方法，如遇到以下情况，可参考下列规则计数：

———大卷曲内有小卷曲，则不计，如图Ａ．１；

———小卷曲纤维按波谷、波峰数计数，如图Ａ．２；

———遇到圈状纤维时，应解除后再计数，如图Ａ．３；

———夹持纤维两端如超过波峰或波谷的顶点时，以一个波峰或波谷计，如图Ａ．４。

图犃．１图犃．２图犃．３图犃．４

ㅤㅤㅤㅤ
