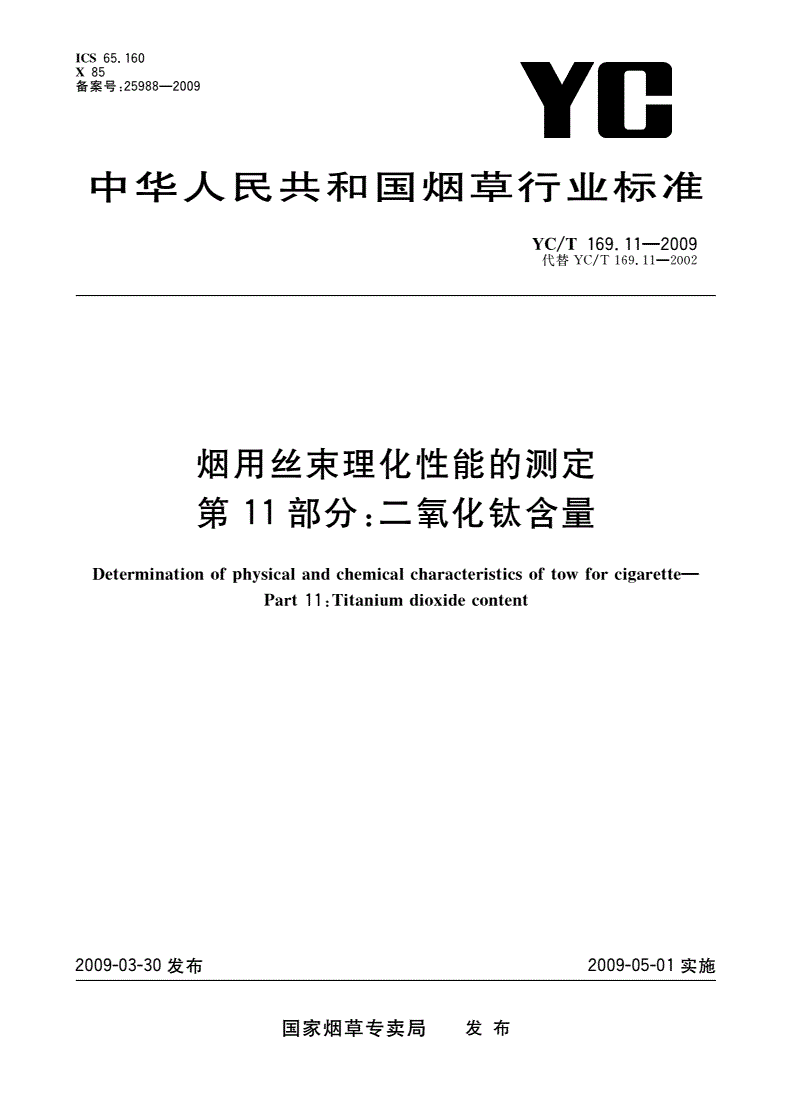

YC/T 169.11-2009 烟用丝束理化性能的测定 第11部分：二氧化钛含量

犐犆犛６５．１６０

犡８５

备案号：—

２５９８８２００９

中华人民共和国烟草行业标准

／—

犢犆犜１６９．１１２００９

代替／—

ＹＣＴ１６９．１１２００２

烟用丝束理化性能的测定

第部分：二氧化钛含量

１１

—

犇犲狋犲狉犿犻狀犪狋犻狅狀狅犳犺狊犻犮犪犾犪狀犱犮犺犲犿犻犮犪犾犮犺犪狉犪犮狋犲狉犻狊狋犻犮狊狅犳狋狅狑犳狅狉犮犻犪狉犲狋狋犲

狆狔犵

：

犘犪狉狋１１犜犻狋犪狀犻狌犿犱犻狅狓犻犱犲犮狅狀狋犲狀狋

２００９０３３０发布２００９０５０１实施

国家烟草专卖局发布

／—

犢犆犜１６９．１１２００９

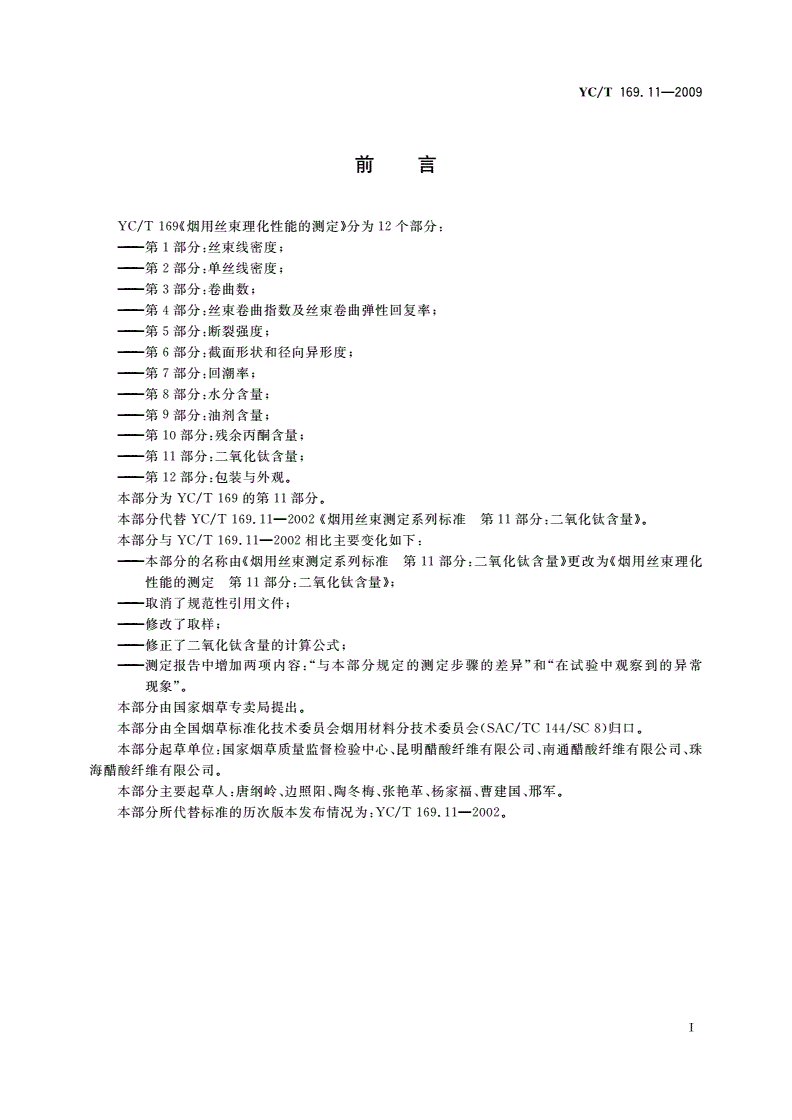

前言

／《烟用丝束理化性能的测定》分为个部分：

ＹＣＴ１６９１２

———第部分：丝束线密度；

１

———第部分：单丝线密度；

２

———第部分：卷曲数；

３

———第部分：丝束卷曲指数及丝束卷曲弹性回复率；

４

———第部分：断裂强度；

５

———第部分：截面形状和径向异形度；

６

———第部分：回潮率；

７

———第部分：水分含量；

８

———第部分：油剂含量；

９

———第部分：残余丙酮含量；

１０

———第部分：二氧化钛含量；

１１

———第部分：包装与外观。

１２

本部分为／的第部分。

ＹＣＴ１６９１１

本部分代替／—《烟用丝束测定系列标准第部分：二氧化钛含量》。

ＹＣＴ１６９．１１２００２１１

本部分与／—相比主要变化如下：

ＹＣＴ１６９．１１２００２

———本部分的名称由《烟用丝束测定系列标准第部分：二氧化钛含量》更改为《烟用丝束理化

１１

性能的测定第部分：二氧化钛含量》；

１１

———取消了规范性引用文件；

———修改了取样；

———修正了二氧化钛含量的计算公式；

———测定报告中增加两项内容：“与本部分规定的测定步骤的差异”和“在试验中观察到的异常

现象”。

本部分由国家烟草专卖局提出。

本部分由全国烟草标准化技术委员会烟用材料分技术委员会（／／）归口。

ＳＡＣＴＣ１４４ＳＣ８

本部分起草单位：国家烟草质量监督检验中心、昆明醋酸纤维有限公司、南通醋酸纤维有限公司、珠

海醋酸纤维有限公司。

本部分主要起草人：唐纲岭、边照阳、陶冬梅、张艳革、杨家福、曹建国、邢军。

本部分所代替标准的历次版本发布情况为：／—。

ＹＣＴ１６９．１１２００２

Ⅰ

／—

犢犆犜１６９．１１２００９

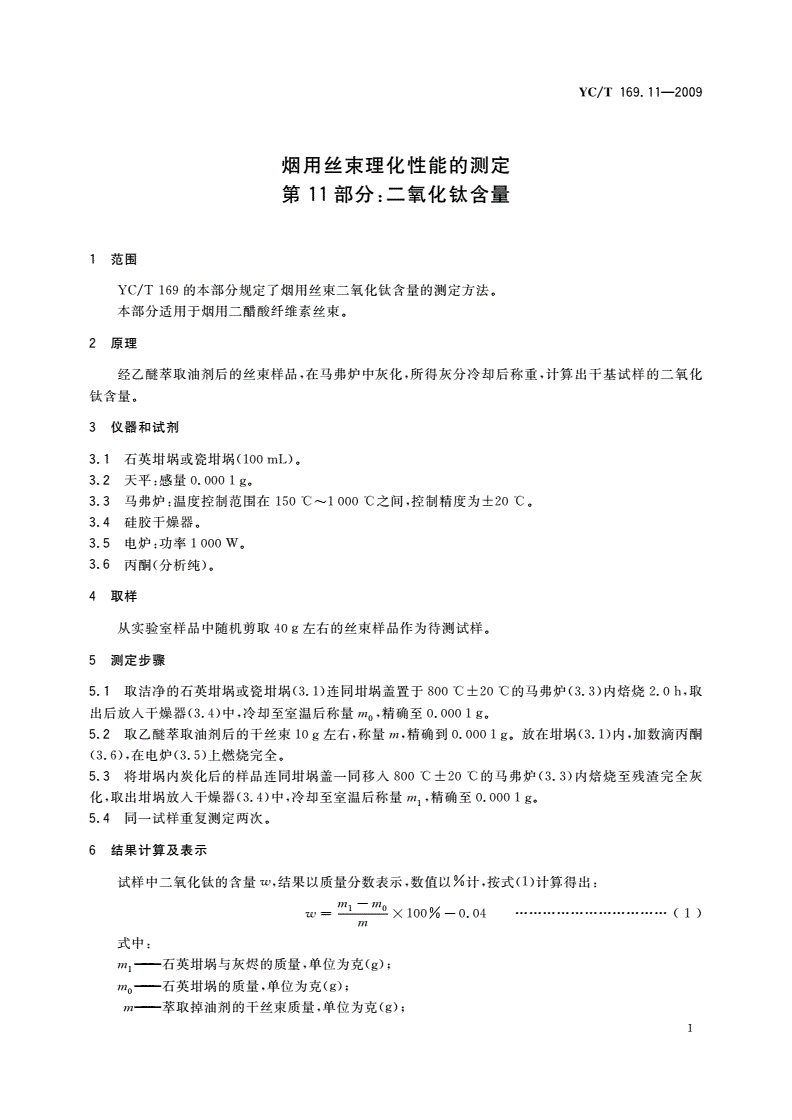

烟用丝束理化性能的测定

第部分：二氧化钛含量

１１

１范围

／的本部分规定了烟用丝束二氧化钛含量的测定方法。

ＹＣＴ１６９

本部分适用于烟用二醋酸纤维素丝束。

２原理

经乙醚萃取油剂后的丝束样品，在马弗炉中灰化，所得灰分冷却后称重，计算出干基试样的二氧化

钛含量。

３仪器和试剂

石英坩埚或瓷坩埚（）。

３．１１００ｍＬ

３．２天平：感量０．０００１。

ｇ

３．３马弗炉：温度控制范围在１５０℃１０００℃之间，控制精度为±２０℃。

～

３．４硅胶干燥器。

３．５电炉：功率１０００Ｗ。

３．６丙酮（分析纯）。

４取样

从实验室样品中随机剪取４０ｇ左右的丝束样品作为待测试样。

５测定步骤

取洁净的石英坩埚或瓷坩埚（）连同坩埚盖置于的马弗炉（）内焙烧，取

５．１３．１８００℃±２０℃３．３２．０ｈ

出后放入干燥器（）中，冷却至室温后称量，精确至。

３．４犿００．０００１ｇ

取乙醚萃取油剂后的干丝束左右，称量，精确到。放在坩埚（）内，加数滴丙酮

５．２１０犿０．０００１３．１

ｇｇ

（），在电炉（）上燃烧完全。

３．６３．５

将坩埚内炭化后的样品连同坩埚盖一同移入的马弗炉（）内焙烧至残渣完全灰

５．３８００℃±２０℃３．３

化，取出坩埚放入干燥器（）中，冷却至室温后称量，精确至。

３．４犿１０．０００１ｇ

５．４同一试样重复测定两次。

６结果计算及表示

试样中二氧化钛的含量，结果以质量分数表示，数值以计，按式（）计算得出：

狑％１

犿犿

－

１０……………（）

狑１００％０．０４１

＝×－

犿

式中：

犿———石英坩埚与灰烬的质量，单位为克（）；

１ｇ

犿———石英坩埚的质量，单位为克（）；

０ｇ

犿———萃取掉油剂的干丝束质量，单位为克（）；

ｇ

１
