GB/T 14207-2024 夹层结构或芯子吸水性试验方法

ICS83.120

CCS23

Q

中华人民共和国国家标准

/—

GBT142072024

代替/—

GBT142072008

夹层结构或芯子吸水性试验方法

Testmethodforwaterabsortionofsandwichconstructionsorcores

p

2024-04-25发布2024-11-01实施

国家市场监督管理总局

发布

国家标准化管理委员会

/—

GBT142072024

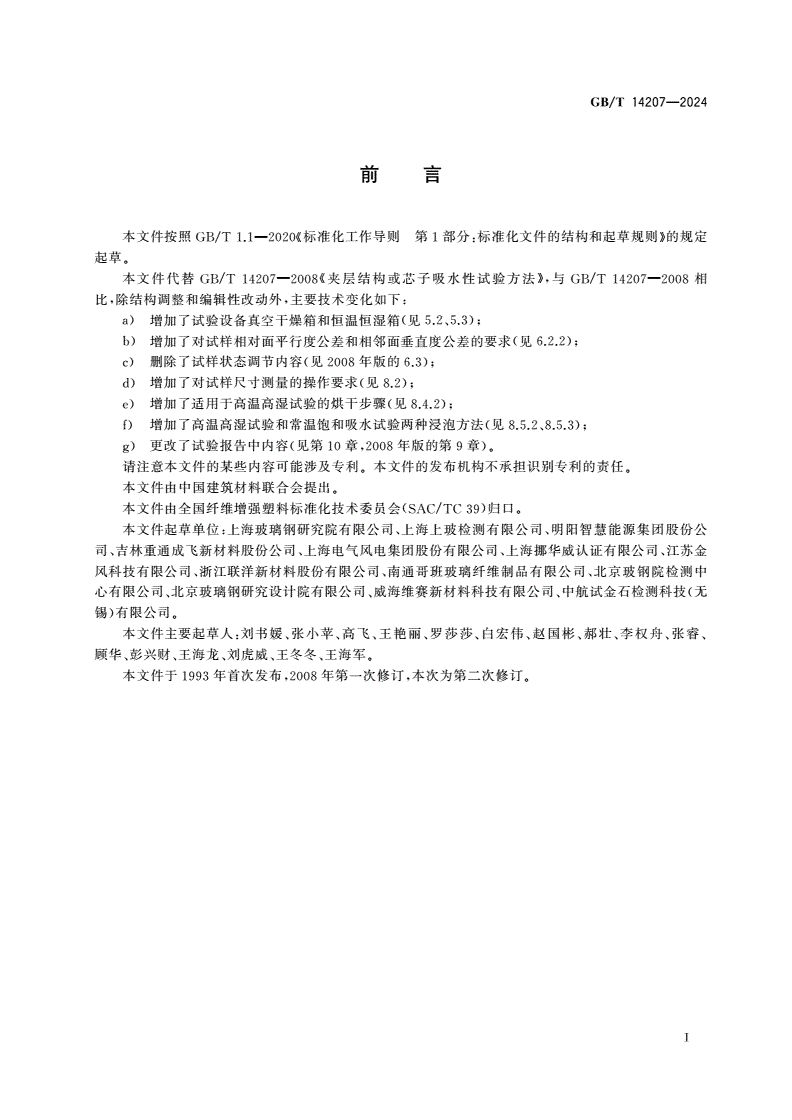

前言

/—《:》

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GBT1.120201

起草。

/—《》,/—

本文件代替GBT142072008夹层结构或芯子吸水性试验方法与GBT142072008相

,,:

比除结构调整和编辑性改动外主要技术变化如下

)(、);

a增加了试验设备真空干燥箱和恒温恒湿箱见5.25.3

)();

b增加了对试样相对面平行度公差和相邻面垂直度公差的要求见6.2.2

)();

c删除了试样状态调节内容见2008年版的6.3

)();

d增加了对试样尺寸测量的操作要求见8.2

)();

e增加了适用于高温高湿试验的烘干步骤见8.4.2

)(、);

f增加了高温高湿试验和常温饱和吸水试验两种浸泡方法见8.5.28.5.3

)(,)。

更改了试验报告中内容见第章年版的第章

g1020089

。。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

本文件由中国建筑材料联合会提出。

(/)。

本文件由全国纤维增强塑料标准化技术委员会SACTC39归口

:、、

本文件起草单位上海玻璃钢研究院有限公司上海上玻检测有限公司明阳智慧能源集团股份公

、、、、

司吉林重通成飞新材料股份公司上海电气风电集团股份有限公司上海挪华威认证有限公司江苏金

、、、

风科技有限公司浙江联洋新材料股份有限公司南通哥班玻璃纤维制品有限公司北京玻钢院检测中

、、、(

心有限公司北京玻璃钢研究设计院有限公司威海维赛新材料科技有限公司中航试金石检测科技无

)。

锡有限公司

:、、、、、、、、、、

本文件主要起草人刘书媛张小苹高飞王艳丽罗莎莎白宏伟赵国彬郝壮李权舟张睿

、、、、、。

顾华彭兴财王海龙刘虎威王冬冬王海军

,,。

本文件于1993年首次发布2008年第一次修订本次为第二次修订

Ⅰ

/—

GBT142072024

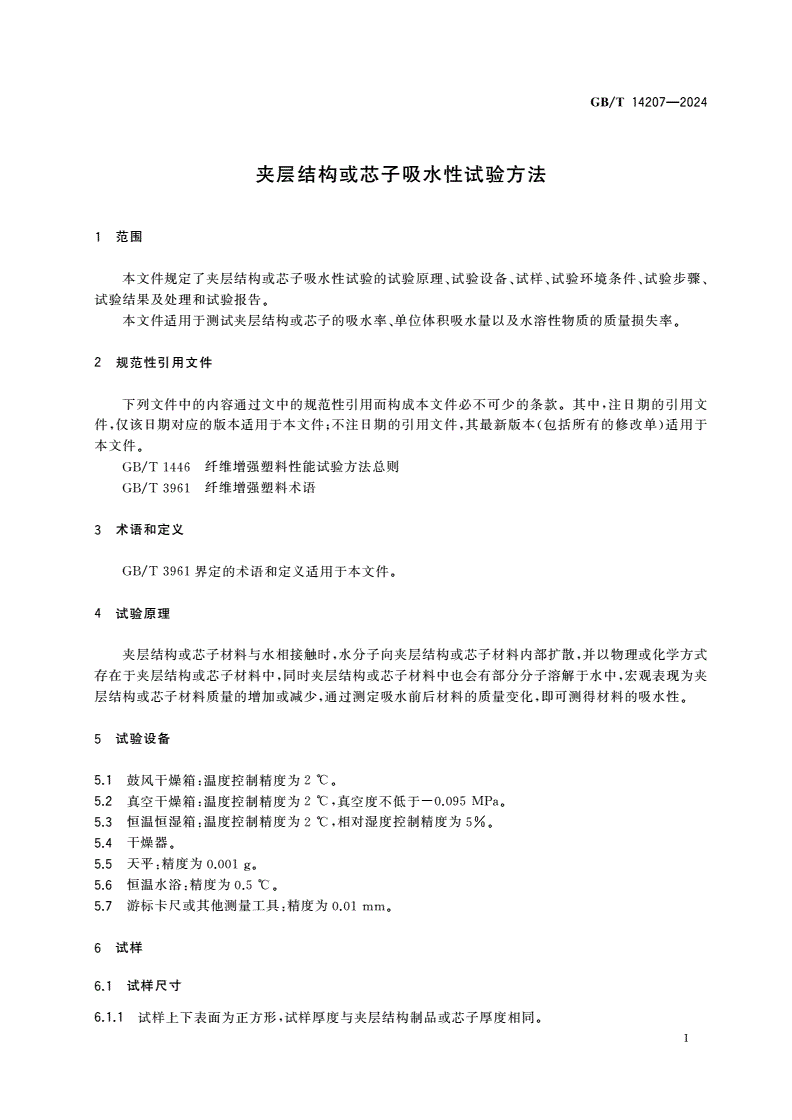

夹层结构或芯子吸水性试验方法

1范围

、、、、、

本文件规定了夹层结构或芯子吸水性试验的试验原理试验设备试样试验环境条件试验步骤

试验结果及处理和试验报告。

、。

本文件适用于测试夹层结构或芯子的吸水率单位体积吸水量以及水溶性物质的质量损失率

2规范性引用文件

。,

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

,;,()

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

本文件。

/纤维增强塑料性能试验方法总则

GBT1446

/纤维增强塑料术语

GBT3961

3术语和定义

/界定的术语和定义适用于本文件。

GBT3961

4试验原理

,,

夹层结构或芯子材料与水相接触时水分子向夹层结构或芯子材料内部扩散并以物理或化学方式

,,

存在于夹层结构或芯子材料中同时夹层结构或芯子材料中也会有部分分子溶解于水中宏观表现为夹

,,。

层结构或芯子材料质量的增加或减少通过测定吸水前后材料的质量变化即可测得材料的吸水性

5试验设备

:。

5.1鼓风干燥箱温度控制精度为2℃

:,。

5.2真空干燥箱温度控制精度为2℃真空度不低于-0.095MPa

:,。

5.3恒温恒湿箱温度控制精度为2℃相对湿度控制精度为5%

5.4干燥器。

:。

5.5天平精度为0.001g

:。

5.6恒温水浴精度为0.5℃

:。

5.7游标卡尺或其他测量工具精度为0.01mm

6试样

6.1试样尺寸

,。

6.1.1试样上下表面为正方形试样厚度与夹层结构制品或芯子厚度相同

1
