DB13/T 5834-2023 化工建设项目安装工程质量技术资料管理规范

ICS01.110

CCSA01

13

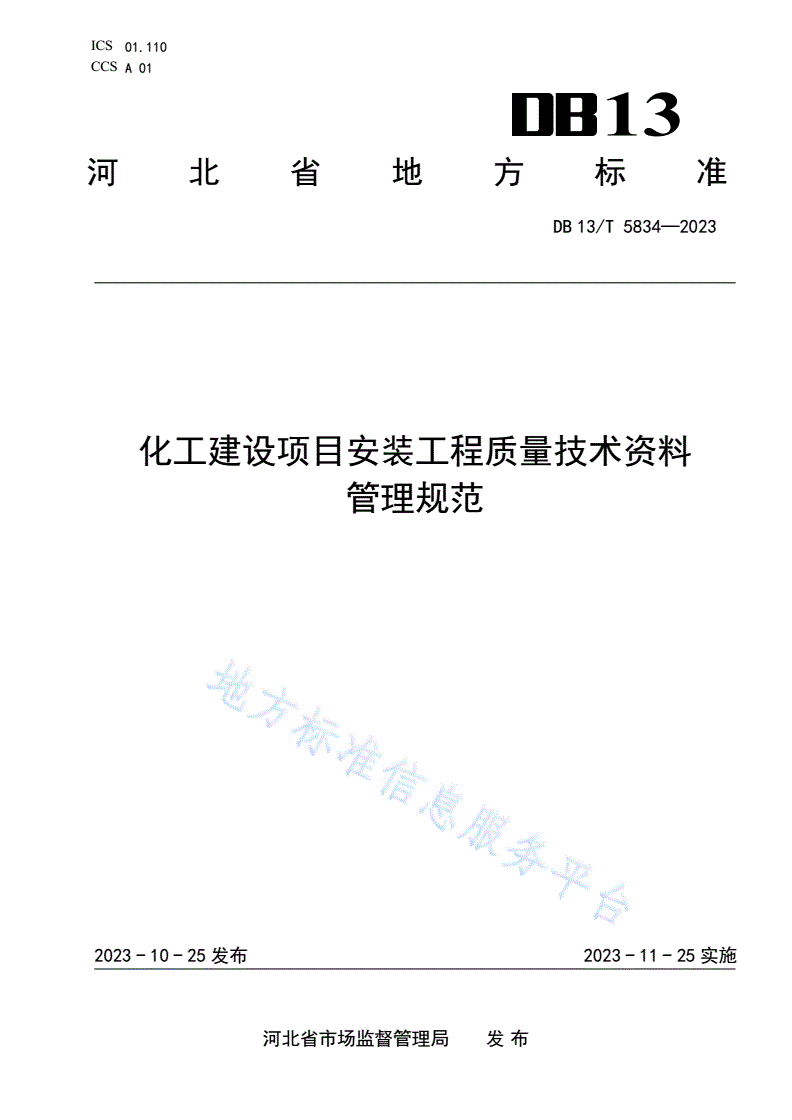

河北省地方标准

DB13/T5834—2023

化工建设项目安装工程质量技术资料

管理规范

2023-10-25发布2023-11-25实施

河北省市场监督管理局发布

DB13/T5834—2023

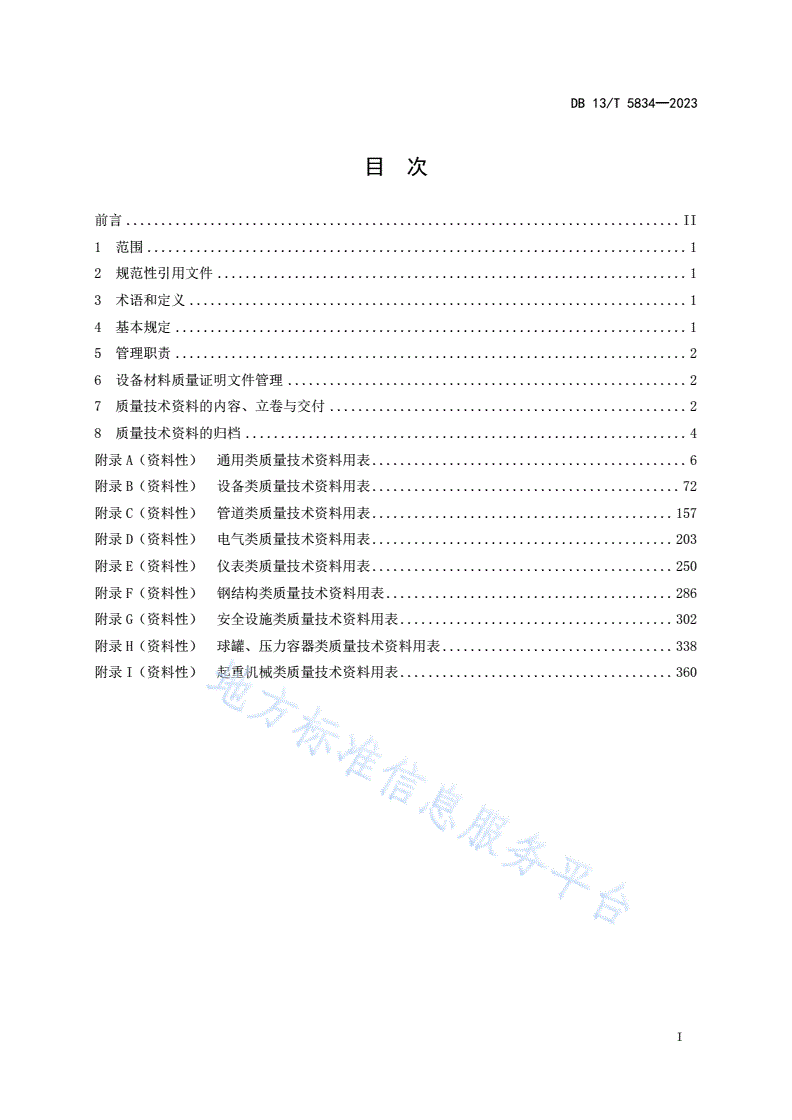

目次

前言...............................................................................II

1范围.............................................................................1

2规范性引用文件...................................................................1

3术语和定义.......................................................................1

4基本规定.........................................................................1

5管理职责.........................................................................2

6设备材料质量证明文件管理.........................................................2

7质量技术资料的内容、立卷与交付...................................................2

8质量技术资料的归档...............................................................4

附录A（资料性）通用类质量技术资料用表.............................................6

附录B（资料性）设备类质量技术资料用表............................................72

附录C（资料性）管道类质量技术资料用表...........................................157

附录D（资料性）电气类质量技术资料用表...........................................203

附录E（资料性）仪表类质量技术资料用表...........................................250

附录F（资料性）钢结构类质量技术资料用表.........................................286

附录G（资料性）安全设施类质量技术资料用表.......................................302

附录H（资料性）球罐、压力容器类质量技术资料用表.................................338

附录I（资料性）起重机械类质量技术资料用表.......................................360

I

DB13/T5834—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的

规定起草。

本文件由河北省应急管理厅提出。

本文件起草单位：唐山三友化工股份有限公司、河北省石油化工和煤炭建设工程质量服务中心、

河北省安装工程有限公司、河北润达石化工程建设有限公司、中京建设集团有限公司、河北省洁源

应急管理科学研究院。

本文件主要起草人：马德春、程恩普、董伟、连永斌、周玉前、李彦柳、岳陆堂、许立成、周

明辉、郭冬梅、刘洋、曹建光、胡向成、孙建喜、李大鹏、李朝阳、马京川、李战体、张永刚、周

建涛、张湧、张利剑、杨智、张忻弘、李松涛、吴金龙、马玉民、宋新娥、杨增会、林卿、高京凯。

II

DB13/T5834—2023

化工建设项目安装工程质量技术资料管理规范

1范围

本文件规定了化工建设项目安装工程质量技术资料的编制、管理和归档。

本文件适用于新建、扩建、改建、技术改造的化工建设项目。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用

文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）

适用于本文件。

GB/T10609.3技术制图复制图的折叠方法

GB/T11822科学技术档案案卷构成的一般要求

GB/T14689技术制图图纸幅面和格式

GB/T50252工业安装工程施工质量验收统一标准

GB/T50328建设工程文件归档规范

CJJ/T117建设电子文件与电子档案管理规范

3术语和定义

下列术语和定义适用于本文件。

3.1

安装工程installationwork

在化工建设项目中，对设备、管道、钢结构（用于承载设备、管道）、电气、仪表、安全设施、

防腐及隔热等专业工程所进行的技术工作和形成的工程实体。

3.2

质量技术资料qualitytechnicaldata

在建设工程项目实施过程中形成并在工程交工时移交建设单位的工程实现过程、使用功能符合

要求的证据及竣工图等技术文件的统称。

3.3

质量证明文件原件originalqualitycertificate

加盖生产厂检验专用章或质量证明专用章的产品质量证明文件或由供应商、采购单位在产品质

量证明文件复印件上加盖确认印章的延续性质量证明文件。

4基本规定

4.1编制与整理

4.1.1质量技术资料的形成及内容应符合施工质量验收规范、标准、工程合同、设计文件等规定。

4.1.2质量技术资料的形成、积累、编制应与工程进度同步。

4.1.3质量技术资料的编制应真实、准确、及时、字迹清楚，不得随意涂改；纸面、图面应整洁，

语言应简练规范。

4.1.4归档的质量技术资料应为原件，手写部分应用黑色碳素笔或蓝黑色墨水钢笔填写、绘制，

字迹清晰。

4.1.5质量技术资料应签章齐全，签字不得代签，不得机打。

4.1.6专业表格数据填写应按照相关技术规范进行。

4.1.7文件应具有真实性、系统性、完整性和可溯性。

1

DB13/T5834—2023

4.2工程划分

建设单位应组织工程划分，作为参建单位编制质量技术资料的指导性文件。工程划分应依据设

计图纸，按照GB/T50252进行划分，分为单位工程、分部工程和分项工程。

4.3特种设备

特种设备的安装工程质量技术资料除执行本规定外，还应执行特种设备安全监督部门的规定。

4.4资料用表

质量技术资料用表应采用下列相应表格：

——通用类见附录A；

——设备类见附录B；

——管道类见附录C；

——电气类见附录D；

——仪表类见附录E；

——钢结构类见附录F；

——安全设施类见附录G；

——球罐、压力容器类见附录H；

——起重机械类见附录I。

需增加资料表格时，宜采用通用表格（A.54）。

5管理职责

5.1建设单位职责

建设单位应对工程准备阶段、交工验收阶段形成的质量技术资料进行收集、整理和立卷，同时

组织、监督和检查其他参与工程建设有关单位的质量技术资料形成、积累和立卷工作，并负责工程

档案的归档。

5.2监理单位职责

监理单位应按施工进度对质量技术资料的收集、整理及其完整性、准确性进行检查和审核。

5.3施工单位职责

5.3.1施工单位负责质量技术资料的收集、整理、立卷和交付工作。

5.3.2施工单位应当建立健全内部质量技术资料管理体系。

5.3.3实行总承包的工程项目，总承包单位负责汇总整理各分包单位的质量技术资料。分包单位

应对各自分包项目的质量技术资料进行收集整理。

5.4设计单位职责

设计单位负责竣工图的编制和移交。

6设备材料质量证明文件管理

6.1设备材料质量证明文件包括：合格证、质量证明书、厂家提供的性能检验报告、进口设备及

材料的商检报告、材料复检报告等。

6.2质量技术资料中的设备材料质量证明文件应为原件或延续性质量证明文件。

7质量技术资料的内容、立卷与交付

7.1质量技术资料的内容

7.1.1质量技术资料一般包含工程管理资料、工程施工资料、工程验收资料等。

7.1.2工程管理资料应包含以下内容：

2

DB13/T5834—2023

a)项目管理及规划部门核准、批准、备案文件；

b)施工、监理等单位的单位资质、营业执照、安全生产许可证等；

c)施工、监理等单位的管理人员、特种作业人员的资格证明；

d)检验试验设备、鉴定计量器具的报审文件；

e)施工图纸会审、安全、技术交底记录、经审批的施工组织设计或施工方案。

7.1.3工程施工资料应包含以下内容：

a)工程施工开工、工程中间交接、工程交工验收等工程文件；

b)安装工程施工质量控制记录、检验、检测及质量验收文件；

c)特种设备安全监察机构和特种设备安装监督检验机构等监督检验文件；

d)设备、材料质量证明文件及材料的检测、复验及报审报告；

e)工程联络单、设计变更文件。

7.1.4工程验收资料应包含以下内容：

a)施工质量管理检查记录按表A.28；

b)分项工程质量验收记录按表A.29；

c)分部工程质量验收记录按表A.30；

d)子单位工程质量验收记录按表A.31；

e)单位工程质量验收记录按表A.32；

f)质量控制记录与技术资料核查记录按表A.33。

7.1.5竣工图编制应符合下列规定：

a)竣工图应真实反映建设工程的施工结果；

b)竣工图绘制依据为原施工图、已经实施完成的设计变更通知单、工程联络单等工程信息；

c)施工图有设计变更的，应按最终修改状况绘制竣工图，签署栏中的版次号标注为J版

（以竣工图“竣”字汉语拼音第一个字母大写为标识）；

d)所有竣工图均应在图签上方空白处加盖竣工图章，并应符合GB/50328有关规定；

e)竣工图页边距应执行GB/T14689的规定。

f)竣工图的折叠应执行GB10609.3的规定。

7.1.6质量技术资料交建设单位不少于两份。

7.1.7纸质版质量技术资料的文字资料用纸规格应为A4。

a)附录A～附录I所列表格中表头左侧栏内的字号为标准宋体五号字；表头中部表格名称为

宋体加粗三号字；其他各栏文字为标准宋体五号字；录入文字为五号楷体；

b)页边距应按下列规定设置：竖排版的文件左边距23mm、上边距23mm、右边距30mm、下边

距20mm，装订线位置在左侧；横排版的文件左边距20mm、上边距23mm、右边距23mm、下

边距23mm，装订线位置在上侧；

c)表格宽度：竖表16.8cm，横表25.6cm；表格线宽：1磅。

7.1.8电子版质量技术资料应符合下列规定：

a)质量技术资料电子版应与其对应的纸质版一致，其归档格式应符合CJJ/T117要求；

b)质量技术资料电子版应以纸质版卷内目录中的序号为编制单元，一个序号的文件为一个电

子文件，一卷为一个文件夹，文件夹名称与对应纸质版案卷“卷名”相同。

7.2质量技术资料的立卷、交付

7.2.1质量技术资料各卷内均应有案卷封面、卷内目录、质量技术资料封面和质量技术资料说明、

页码，并加入备考表。

7.2.2按照GB/T11822、GB/T50328规范的要求，应遵循工程资料的自然形成规律，并保持卷内

文件的连续性，便于档案的保管和利用的原则进行立卷。

7.2.3工程管理资料、工程施工资料、材料设备质量证明文件、竣工图应分别立卷，工程验收资

料列入各相应卷中。

7.2.4质量技术资料的立卷、分类、组册的次序应符合下列要求：

a)质量技术资料应按专业工程整理成册，按单位工程立卷。当专业质量技术资料的张页和内

容较少时，可将若干个专业工程的质量技术资料合为一册；

3

DB13/T5834—2023

b)质量技术资料第一卷应为综合卷，依次为设备安装工程卷、管道安装工程卷、钢结构安装

工程卷、电气安装工程卷、仪表安装工程卷、安全设施工程卷、特种设备工程卷、竣工图

卷；

c)各专业工程应按施工顺序进行立卷，各册可根据资料多少设立分册，各分册设子目录，质

量技术资料总目录、质量技术资料说明应放在第一分册；

d)设备安装工程应按设备位号顺序、安装工序顺序组卷。同一台设备的记录放置在一起，辅

机安装质量技术资料应编入主机设备卷；

e)管道安装工程应按试压包组卷，管道组成件验证性和补充性检验记录、阀门试验记录、

安全阀调整试验记录等如不便于列入试压包，可分类汇编组卷；

f)电气安装工程应按供配电系统每台设备和系统位号顺序组卷；

g)仪表安装工程应按控制检测系统位号顺序组卷；

h)安全设施宜单独组卷；

i)特种设备应按所属类别单独立卷。

7.2.5质量技术资料每份案卷厚度一般不超过40mm或200页。

7.2.6卷内资料排列顺序为：

a)文字材料按事项、专业顺序排列；

b)图纸按专业排列，同专业图纸按图号顺序排列。

7.2.7案卷封面应满足下列要求：

a)案卷封面一般印刷或粘贴在卷盒、卷夹的正表面，也可以采用内封面形式。其内容应包括

档案号、档案馆代号、案卷题名、编制单位、起止日期、密级、保管期限、共几卷、第几

卷等。其中档案号、档案馆代号、密级、保管期限等由档案管理部门填写，其他内容由编

制单位填写；

b)案卷题名应简明、准确地反映卷内文件的内容。第一行填写工程建设项目竣工时使用的名

称，若本工程分为几个单位（子单位）工程，则在项目名称后加“——”，并填写单位

（子单位）工程名称；第二行填写资料类别、专业等名称；第三行填写卷内文件的内容主

题。编制单位应填写案卷内文件的立卷单位或主要责任者。起止日期应填写案卷内全部文

件形成的日期。

7.2.8质量技术资料卷内文件页号应符合下列规定：

a)卷内文件均按有书写内容的页面编号。每卷单独编号，页号从“1”开始；

b)页号编写位置：单面书写的文件在右下角；双面书写的文件，正面在右下角，背面在左下

角。折叠后的图纸一律在右下角；

c)成套图纸或印刷成册的科技文件材料，自成一卷的，原目录可代替卷内目录，不必重新编

写页码。

7.2.9卷内目录的编制应符合下列规定：

a)各卷应编写卷内目录，与总目录相对应，卷内目录排列在卷内文件首页之前；

b)序号：以一份文件为单位，用阿拉伯数字从1依次标注；

c)文件编号：填写工程文件原有的文号；

d)文件名称：填写文件的全称；

e)日期：填写文件形成的日期；

f)页次：填写文件在卷内所排的起始页号。

7.2.10案卷装具用卷盒、卷夹应符合有关档案管理要求。

8质量技术资料的归档

8.1质量技术资料归档程序

8.1.1建设项目实行总承包的，各分包单位负责整理、汇总分包范围内的质量技术资料，交总承

包单位统一进行核查、汇总，经监理单位核查后交付建设单位归档。

8.1.2建设项目由建设单位向施工单位发包的，施工单位应负责整理汇总承包范围内的质量技术

资料，经监理单位核查后交付建设单位归档。

4

DB13/T5834—2023

8.1.3质量技术资料经审查合格后，建设单位应与工程总承包单位或施工单位、设计单位签署质

量技术资料移交证书，办理移交手续。

8.2质量技术资料归档范围

对与工程建设有关的重要活动、记载工程建设主要过程和现状、具有保存价值的各种载体的文

件，均应收集齐全，整理立卷后归档。

5

DB13/T5834—2023

A

附录A

（资料性）

通用类质量技术资料用表

A.1通用类质量技术资料用表目录见表A.1。

表A.1通用类质量技术资料用表目录

序号名称编号页次

1封面A.18

2质量技术资料资料总目录A.29

3质量技术资料目录A.310

4质量技术资料说明A.411

5工程施工开工报告A.512

6工程中间交接证书A.613

7工程交工验收证书A.714

8质量技术资料移交证书A.815

9质量事故处理记录A.916

10工程设计变更一览表A.1017

11图纸会审记录A.1118

12工程联络单一览表A.1219

13工程联络单A.1320

14公司资质/人员资质报审表A.1421

15项目组织机构人员登记表A.1522

16特种设备质量保证体系人员登记表A.1623

17施工组织设计/方案报审表A.1724

18施工机械、工器具报审表A.1825

19工程材料/构配件/设备报审表A.1926

20施工测量成果报验申请表A.2027

21工程施工复工报审表A.2128

22报审/报验申请表A.2229

23工程延期申请表A.2330

24工程延期审批表A.2431

25隐蔽工程/分项工程报验申请表A.2532

26分部工程报验申请表A.2633

27单位（子单位）工程报验申请表A.2734

28施工质量管理检查记录A.2835

29分项工程质量验收记录A.2936

6

DB13/T5834—2023

表A.1通用类质量技术资料用表目录（续）

序号名称编号页次

30分部工程质量验收记录A.3037

31子单位工程质量验收记录A.3138

32单位工程质量验收记录A.3239

33质量控制记录与技术资料核查记录A.3340

34隐蔽工程验收记录A.3441

35垫铁隐蔽记录A.3542

36合格焊工登记表A.3643

37无损检测人员登记表A.3744

38特种作业人员登记表A.3845

39技术交底记录A.3946

40安全交底记录A.4047

41工序交接记录A.4148

42二次灌浆及地脚螺栓检查记录A.4249

43块体式设备基础允许偏差项目复测记录A.4350

44整体框架式设备基础允许偏差项目复测记录A.4451

45储罐基础允许偏差项目复测记录（一）A.4552

46储罐基础允许偏差项目复测记录（二）A.4653

47球形储罐基础允许偏差项目复测记录A.4754

48基础沉降观测记录A.4855

49开箱检验记录A.4956

50接地电阻测量记录A.5057

51理化检测委托单A.5158

52无损检测委托单A.5259

53超声测厚报告A.5360

54安装检查记录A.5461

55酸洗钝化记录A.5562

56设备质量证明文件一览表A.5663

57材料质量证明文件一览表A.5764

58安全阀调整试验记录A.5865

59合格证粘贴表A.5966

60焊接工艺评定审核表A.6067

61焊接工艺卡A.6168

62防腐工程质量验收记录A.6269

63隔热工程质量验收记录A.6370

64防火工程质量验收记录A.6471

7

DB13/T5834—2023

A.2通用类质量技术资料用表格式见图A.1~图A.64。

卷号：

A.1封面

工程称：

卷名：

建设单位监理单位总承包单位/施工单位

（项目部章）（项目部章）（项目部章）

项目负责人：项目总监：项目经理：

年月日年月日年月日

图A.1质量技术资料封面格式

8

DB13/T5834—2023

工程名称：

A.2质量技术资料总目录

序号卷号卷名页数

编制人：审核人：

日期：年月日日期：年月日

图A.2质量技术资料总目录格式

9

DB13/T5834—2023

工程名称：

A.3质量技术资料目录
