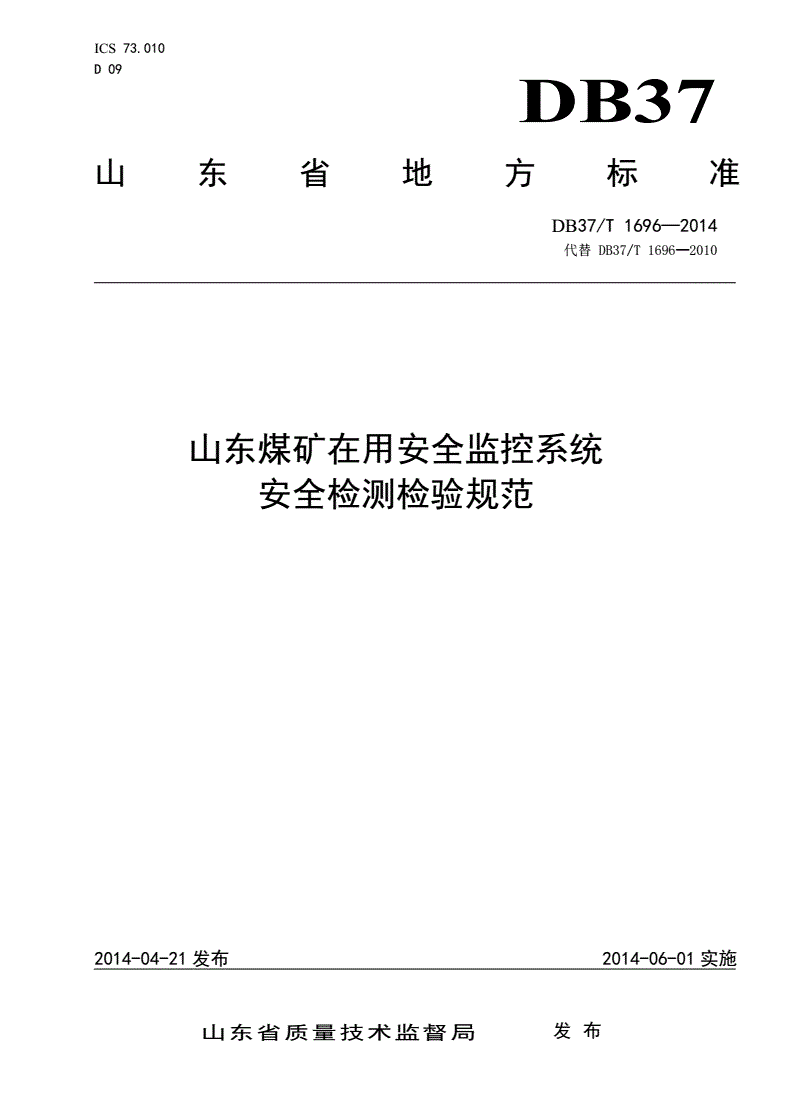

DB37/T 1696-2014 山东煤矿在用安全监控系统安全检测检验规范

ICS73.010

D09

DB37

山东省地方标准

DB37/T1696—2014

代替DB37/T1696—2010

山东煤矿在用安全监控系统

安全检测检验规范

2014-04-21发布2014-06-01实施

山东省质量技术监督局发布

DB37/T1696—2014

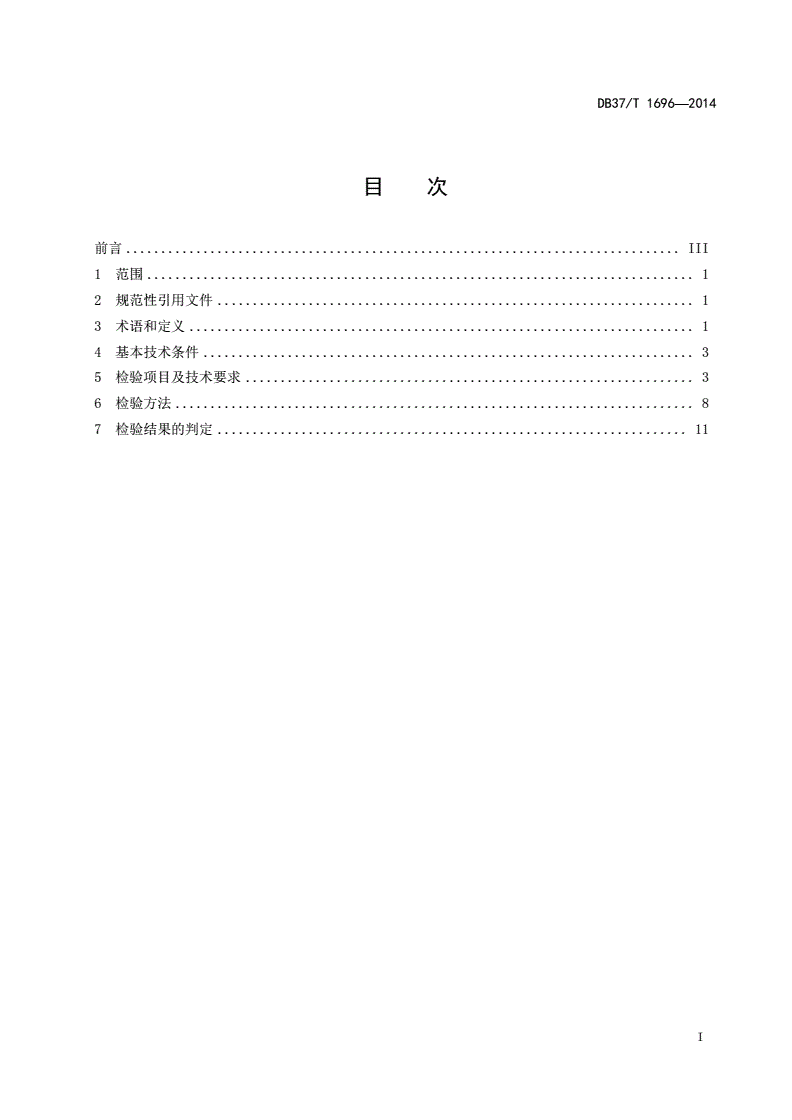

目次

前言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本技术条件......................................................................3

5检验项目及技术要求................................................................3

6检验方法..........................................................................8

7检验结果的判定...................................................................11

I

DB37/T1696—2014

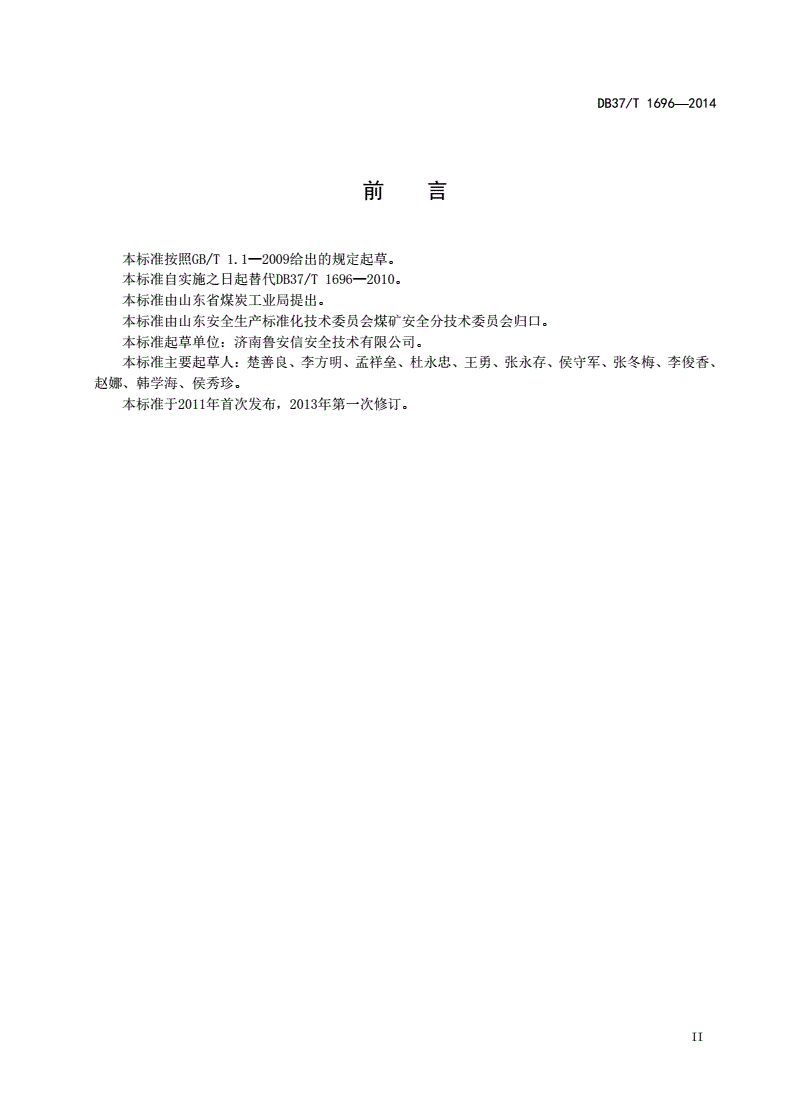

前言

本标准按照GB/T1.1—2009给出的规定起草。

本标准自实施之日起替代DB37/T1696—2010。

本标准由山东省煤炭工业局提出。

本标准由山东安全生产标准化技术委员会煤矿安全分技术委员会归口。

本标准起草单位：济南鲁安信安全技术有限公司。

本标准主要起草人：楚善良、李方明、孟祥垒、杜永忠、王勇、张永存、侯守军、张冬梅、李俊香、

赵娜、韩学海、侯秀珍。

本标准于2011年首次发布，2013年第一次修订。

II

DB37/T1696—2014

山东煤矿在用安全监控系统安全检测检验规范

1范围

本标准规定了煤矿在用安全监控系统安全检测检验的检验条件、类别、检验项目、技术要求、检验

方法和检验结果的判定。

本标准适用于山东省范围内所有煤矿在用安全监控系统（包括安全监控系统主机、分站、各类传感

器及相关设施）进行定期、不定期现场检测检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2887计算机场地通用规范

AQ1029煤矿安全监控系统及检测仪器使用管理规范

AQ6201煤矿安全监控系统通用技术要求

MT631煤矿用风电甲烷闭锁装置通用技术条件

MT/T772煤矿监控系统主要性能测试方法

3术语和定义

下列术语和定义适用于本文件。

3.1

煤矿安全监控系统coalminesafetymonitoringsystem

具有模拟量、开关量、累计量采集、传输、存储、处理、显示、打印、声光报警、控制等功能，用

于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通

风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，由主机、传输接口、

分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成的系统。

3.2

传感器transducer

将被测物理量转换为电信号输出的装置。

3.3

甲烷传感器methanetransducer

连续监测矿井环境气体中及抽放管道内甲烷浓度的装置，一般具有显示及声光报警功能。

1

DB37/T1696—2014

3.4

风速传感器airvelocitytransducer

连续监测矿井通风巷道中风速大小的装置。

3.5

风压传感器windpressuretransducer

连续监测矿井通风机、风门、密闭巷道、通风巷道等地点通风压力的装置。

3.6

一氧化碳传感器carbonmonoxidetransducer

连续监测矿井中煤层自然发火及胶带输送机胶带等着火时产生的一氧化碳浓度的装置。

3.7

温度传感器temperaturetransducer

连续监测矿井环境温度高低的装置。

3.8

设备开停传感器onoffStatusSensorforelectromechanicalequipment

连续监测矿井中机电设备“开”或“停”工作状态的装置。

3.9

风筒传感器airpipetransducer

连续监测局部通风机风筒“有风”或“无风”状态的装置。

3.10

风门开关传感器Open/CloseSensorforAirDoor

连续监测矿井中风门“开”或“关”状态的装置。

3.11

馈电传感器feedtransducer

连续监测矿井中馈电开关或电磁启动器负荷侧有无电压的装置。

3.12

执行器(含声光报警器及断电器)Actuator

将控制信号转换为被控物理量的装置。

3.13

声光报警器acousto-opticalarm

2

DB37/T1696—2014

能发出声光报警的装置。

3.14

断电控制器switchingoffcontroller

控制馈电开关或电磁启动器等的装置。

3.15

分站substation

煤矿安全监控系统中用于接收来自传感器的信号，并按预先约定的复用方式远距离传送给传输接

口，同时，接收来自传输接口多路复用信号的装置。分站还具有线性校正、超限判别、逻辑运算等简单

的数据处理、对传感器输入的信号和传输接口传输来的信号进行处理的能力，控制执行器工作。

3.16

主机host

一般选用工控微型计算机或普通微型计算机、双机或多机备份。主机主要用来接收监测信号、校正、

报警判别、数据统计、磁盘存储、显示、声光报警、人机对话、输出控制、控制打印输出、与管理网络

联接等。

3.17

馈电异常abnormalfeed

被控设备的馈电状态与系统发出的断电命令或复电命令不一致。

4基本技术条件

4.1检验条件

4.1.1受检的煤矿安全监控系统应具备煤矿安全监测和控制的基本功能，能够正常运行的全套系统。

4.1.2受检的煤矿安全监控系统的使用单位应提供现场检测必要条件，应准备好全部技术档案和试验

条件。

4.2检验类别

4.2.1常规检验

正常运行的系统每一年应进行一次。

4.2.2特殊检验

有下列情况之一时进行，可替代常规检验:

a)新安装的系统正常运行之前；

b)系统升级改造后正常运行之前；

c)系统停止运行一个月以上（含），重新启用之前；

d)其他需要检测检验的情况。

3

DB37/T1696—2014

5检验项目及技术要求

5.1中心站环境条件

5.1.1环境温度

15℃～30℃。

5.1.2环境湿度

40%～70%。

5.1.3温度变化率

小于10℃/h，且不得结露。
