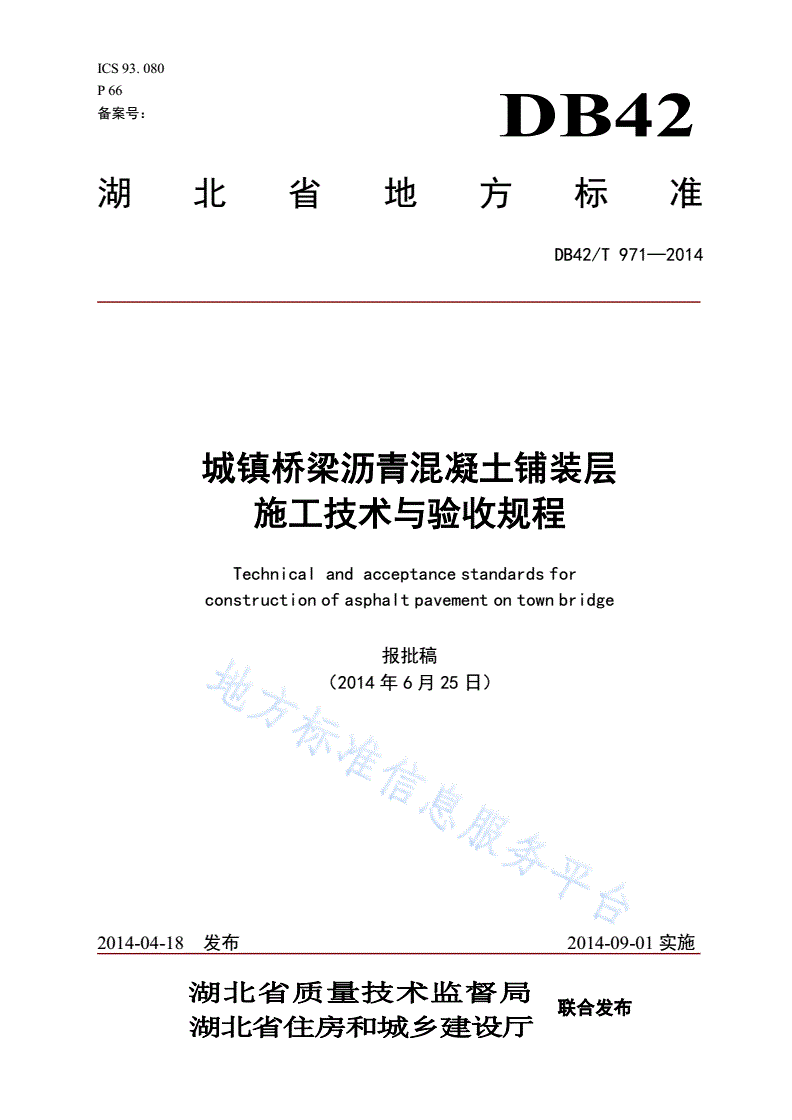

DB42/T 971-2014 城镇桥梁沥青混凝土铺装层施工技术与验收规程

ICS93.080

P66

备案号：DB42

湖北省地方标准

DB42/T971—2014

城镇桥梁沥青混凝土铺装层

施工技术与验收规程

Technicalandacceptancestandardsfor

constructionofasphaltpavementontownbridge

报批稿

（2014年6月25日）

2014-04-18发布2014-09-01实施

湖北省质量技术监督局

联合发布

湖北省住房和城乡建设厅

DB42/T971—2014

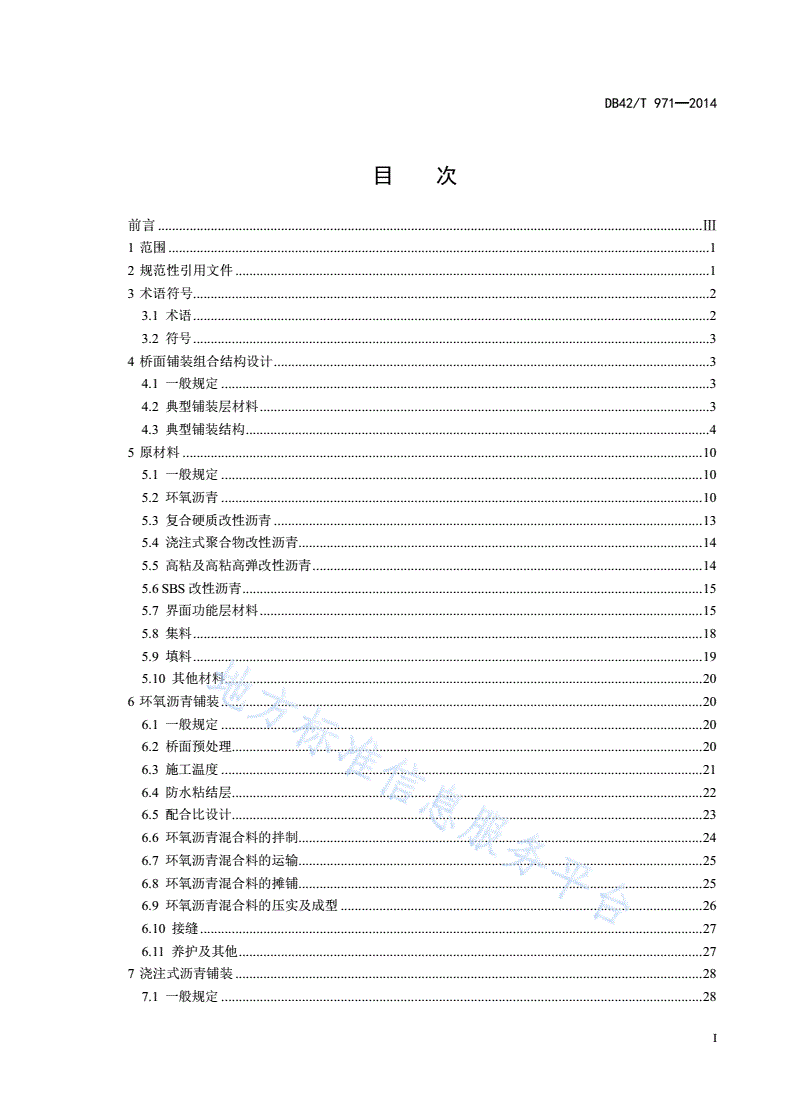

目次

前言...........................................................................................................................................................Ⅲ

1范围..........................................................................................................................................................1

2规范性引用文件.......................................................................................................................................1

3术语符号...................................................................................................................................................2

3.1术语...................................................................................................................................................2

3.2符号...................................................................................................................................................3

4桥面铺装组合结构设计............................................................................................................................3

4.1一般规定...........................................................................................................................................3

4.2典型铺装层材料................................................................................................................................3

4.3典型铺装结构....................................................................................................................................4

5原材料....................................................................................................................................................10

5.1一般规定.........................................................................................................................................10

5.2环氧沥青.........................................................................................................................................10

5.3复合硬质改性沥青..........................................................................................................................13

5.4浇注式聚合物改性沥青...................................................................................................................14

5.5高粘及高粘高弹改性沥青...............................................................................................................14

5.6SBS改性沥青...................................................................................................................................15

5.7界面功能层材料..............................................................................................................................15

5.8集料.................................................................................................................................................18

5.9填料.................................................................................................................................................19

5.10其他材料........................................................................................................................................20

6环氧沥青铺装.........................................................................................................................................20

6.1一般规定.........................................................................................................................................20

6.2桥面预处理......................................................................................................................................20

6.3施工温度.........................................................................................................................................21

6.4防水粘结层......................................................................................................................................22

6.5配合比设计......................................................................................................................................23

6.6环氧沥青混合料的拌制...................................................................................................................24

6.7环氧沥青混合料的运输...................................................................................................................25

6.8环氧沥青混合料的摊铺...................................................................................................................25

6.9环氧沥青混合料的压实及成型.......................................................................................................26

6.10接缝...............................................................................................................................................27

6.11养护及其他....................................................................................................................................27

7浇注式沥青铺装.....................................................................................................................................28

7.1一般规定.........................................................................................................................................28

I

DB42/T971—2014

7.2桥面预处理.....................................................................................................................................29

7.3配合比设计.....................................................................................................................................29

7.4防水粘结层施工..............................................................................................................................30

7.5浇注式沥青混合料铺装层施工准备................................................................................................31

7.6浇注式沥青混合料的拌和...............................................................................................................31

7.7浇注式沥青混合料的运输...............................................................................................................32

7.8浇注式沥青混合料的摊铺...............................................................................................................32

8剪结水泥混凝土铺装层与SMA复合铺装.............................................................................................33

8.1一般规定.........................................................................................................................................33

8.2桥面预处理.....................................................................................................................................33

8.3纤维水泥混凝土与高韧性轻集料水泥混凝土的设计.....................................................................35

8.4水泥混凝土施工准备......................................................................................................................35

8.5水泥混凝土的拌制..........................................................................................................................36

8.6水泥混凝土的运输..........................................................................................................................36

8.7水泥混凝土浇筑与养护..................................................................................................................36

8.8防水粘结应力吸收层的铺设...........................................................................................................36

8.9SMA铺装.........................................................................................................................................37

9AC/SMA桥面铺装..................................................................................................................................37

9.1一般规定.........................................................................................................................................37

9.2配合比设计.....................................................................................................................................38

9.3施工.................................................................................................................................................38

10施工质量管理与检查验收....................................................................................................................39

10.1一般规定.......................................................................................................................................39

10.2施工前的材料与设备检查取样.....................................................................................................39

10.3铺筑试验路段................................................................................................................................40

10.4施工过程中的质量管理与检查.....................................................................................................40

10.5竣工验收阶段的工程质量检查与验收..........................................................................................46

10.6铺装工程施工总结及质量保修期管理..........................................................................................47

附录A（资料性附录）浇注式沥青混合料配合比设计方法...................................................................48

附录B（资料性附录）高韧性轻集料水泥混凝土配合比设计方法........................................................50

附录C（资料性附录）桥面铺装粘结强度试验方法..............................................................................53

附录D（资料性附录）浇注式沥青混合料流动性试验方法...................................................................55

附录E（资料性附录）浇注式沥青混合料贯入度试验方法...................................................................56

附录F（资料性附录）防水粘结材料低温柔性试验方法.......................................................................58

条文说明...........................................................................................................................................59

II

DB42/T971—2014

前言

本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构与编写》的规则起草。

本规程由湖北省住房和城乡建设厅提出并归口。

本规程主要起草单位：武汉市市政建设集团有限公司。

本规程参加起草单位：武汉理工大学、东南大学、重庆市智翔铺道技术工程有限公司、武汉市

政工程设计研究院有限责任公司、武汉市市政路桥有限公司、武汉市市政工程质量监督站、武汉新

途工程纤维制造有限公司。

本规程主要编起草人：邓利明、丁庆军、钱振东、郝增恒、胡曙光、黄卫、朱明安、周俊、张

锋、张勇、沈凡、黄修林、肖铭钊、牟廷敏、黄绍龙、黄小霞、李扬、王民、高博、李朝晖、张守

城、马堂英、黄奎、谢磊、张迎霞。

III

DB42/T971—2014

城镇桥梁沥青混凝土铺装层施工技术与验收规程

1范围

1.0.1本规程规定了桥面铺装组合结构设计、原材料、环氧沥青铺装、浇注式沥青铺装、剪结水泥

混凝土铺装层与SMA复合铺装、AC/SMA桥面铺装、施工质量管理与检查验收。

1.0.2本规程适用于适用于城镇钢桥面板、混凝土桥面板桥梁的新建或改建桥面铺装工程。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本

文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB1596用于水泥和混凝土中的粉煤灰

GB175通用硅酸盐水泥

GB8076混凝土外加剂

GB/T17431.1轻集料及其试验方法第1部分：轻集料

GB/T18046用于水泥和混凝土中的粒化高炉矿渣粉

GB/T50082普通混凝土长期性能和耐久性能试验方法标准

CECS13纤维混凝土试验方法

CECS38纤维混凝土结构设计与施工规程

JTGE20公路工程沥青及沥青混合料试验规程

JTGE30公路工程水泥及水泥混凝土试验规程

JTGE42公路工程集料试验规程

JTGF40公路沥青路面施工技术规范

JGJ51轻骨料混凝土技术规程

JGJ55普通混凝土配合比设计规程

JGJ63混凝土用水标准

JT/T534沥青路面用聚合物纤维

CJJ1城镇道路工程施工与质量验收规范

CJJ2城市桥梁工程施工与质量验收规范

CJJ139城市桥梁桥面防水工程技术规程

CJJ169城镇道路路面设计规范

公路钢箱梁桥面铺装设计与施工技术指南

ASTMD美国材料与试验协会其它各种材料(石油产品，低强塑料等)测试标准

JISK日本工业标准——化学类

1

DB42/T971—2014

3术语符号

以下术语和定义适用于本文件。

3.1术语

3.1.1桥面铺装Bridgedeckpavement

根据铺装层的功能要求，桥面铺装结构层主要由防腐层、防水粘结层、铺装层等组合而成。

3.1.2防腐层Corrosionprotectinglayer

位于钢板表面，由防腐类材料组成，能起到防止钢板生锈腐蚀的作用。

3.1.3粘层Bondinglayer

在沥青铺装层间起粘结作用的层次，需具有良好的粘结性能，包括热塑性树脂改性沥青类材料、

环氧沥青类材料、环氧类材料和乳化沥青类材料。

3.1.4防水粘结层Waterproofbondinglayer

保护桥面板不受渗透水的侵害，并与桥面板及相邻铺装层形成抗剪连接功能的各层组合体，一

般由具有防水、粘结性能的层次组成。

3.1.5缓冲层Bufferlayer

缓冲层主要用于改善钢桥面沥青铺装较大材料模量比造成的界面剪应力集中，缓解施工高温、

运营阶段极端高温天气等造成的铺装界面抗剪强度下降以及防水。

3.1.6防水粘结应力吸收层Waterproofbondandstressabsorbinglayer

用于混凝土桥面板与沥青铺装层之间的层次，起到防水、粘结、缓冲荷载、阻止下层裂缝反射

至上层等作用。

3.1.7浇注式沥青混合料Gussasphalt或Masticasphalt

浇注筑式沥青混凝土Gussasphalt是指在高温（220℃~240℃）下拌和，依靠混合料自身的流动

性摊铺成型、无须碾压的一种高沥青含量与高矿粉含量、空隙率几乎为零的沥青混合料。

3.1.8环氧沥青Epoxyasphalt

将环氧树脂加入到沥青中，经与固化剂发生固化反应，形成不可逆转的固化物，使沥青从热塑

性转变成热固性。环氧沥青可由A、B两组分组成，A组分为环氧树脂，B组分为沥青、添加剂和

固化剂的混合物；也可由A、B、C三组分组成，A组分为环氧树脂，B组分为添加剂和固化剂的混

合物，C组分为沥青。

3.1.9环氧沥青混合料Epoxyasphaltmixtures

由环氧沥青与一定级配的集料拌和，通过摊铺、碾压成型的一种高模量热固性沥青混合料。

3.1.10高粘高弹改性沥青Highviscosityandhighelasticmodifiedasphalt

掺加橡胶粉、SBS、增粘树脂、增容剂、增塑剂、稳定剂等外掺剂（改性剂）制成的沥青结合

料，使沥青的粘韧性、韧性、60℃粘度、弹性恢复等性能得以改善，具有高粘度和高弹性的特点。

2

DB42/T971—2014

3.1.11剪结水泥混凝土铺装层Shearstud-steelfabric-cementconcretepavementlayer

剪力钉（键）焊接于钢桥面板上，钢筋网与剪力钉（键）绑扎或焊接，并浇筑纤维水泥混凝土

或高韧性轻集料水泥混凝土，形成具有与钢板良好协同变形，并具有优良的抗剪、抗疲劳性能的铺

装层。

3.1.12纤维水泥混凝土Fiberreinforcedconcrete

在水泥基混凝土中掺入乱向分布的短纤维形成的复合材料。包括钢纤维水泥混凝土、合成纤维

水泥混凝土等。

3.1.13高韧性轻集料水泥混凝土Highstrengthandhightoughnessoflightcementconcrete

采用天然或人工轻质集料纤维水泥混凝土中的天然碎石、砂，并掺加适量聚合物，进行配合比

3

设计，制成抗弯拉强度大于6.0MPa、弯曲韧性指数I20达到15以上、表观密度小于2000kg/m的混

凝土。

3.1.14多锚固点钢纤维Multipleanchorsteelfibre

椭圆扁平截面和圆形截面反复变换，具有多个锚固点外型特征的钢纤维。

3.2符号

TLA——天然湖沥青，TrinidadLakeAsphalt的缩写

AC——密级配沥青混凝土混合料，分为粗型和细型两大类

SMA——沥青玛蹄脂碎石混合料，StoneMatrixAsphaltMixtures的缩写

GA——浇注式沥青混合料，GussasphaltMixtures的缩写

EA——环氧沥青混合料，EpoxyAsphaltMixtures的缩写

SFC——剪结水泥混凝土铺装层，Shearstud-steelfabric-cementconcretepavementlayer的缩写

4桥面铺装组合结构设计

4.1一般规定

4.1.1铺装层可为单层或双层。双层可分为铺装上层、铺装下层。铺装上层应具有平整密实、抗滑

耐磨、抗高温车辙、抗弯曲疲劳等性能；铺装下层应具有抗剪切、抗高温车辙、抗弯曲疲劳等性能。

4.1.2为了确保铺装结构层间具有良好的整体性，在沥青铺装层之间应设置粘层，铺装结构与桥面

板之间应设置具有防腐、防水、界面粘结等作用的界面功能层，并保证桥面铺装与桥面板协同变形，

不成为独立的受力结构层等作用。

4.1.3界面功能层的选择和结构组合，可结合铺装结构层采用的混合料类型、施工技术方案，通过

技术、经济分析论证采用。

4.2典型铺装层材料

4.2.1常用的铺装结构层材料可分为改性沥青混合料、浇注式沥青混合料、环氧沥青混合料、纤维

水泥混凝土或高韧性轻集料水泥混凝土五类。

3

DB42/T971—2014

4.2.2改性沥青混合料包括改性AC和改性SMA，可用作混凝土桥面板的铺装，也可用作钢桥面板

双层铺装结构的上层铺装。

4.2.3浇注式沥青混合料、环氧沥青混合料可用于混凝土桥面板和钢桥面板铺装。

4.2.4纤维水泥混凝土或高韧性水泥混凝土与剪力钉（键）、钢筋网组成的剪结水泥混凝土铺装层

主要用于钢桥面板双层铺装结构的下层铺装。

4.3典型铺装结构

4.3.1铺装结构层应根据桥梁的结构与桥位区自然区划的特点，道路等级与使用要求，交通量及其

交通组成，并考虑结构层的功能与受力特点以及经济发展和投资环境等因素，进行组合设计。

4.3.2铺装层设计时，可参考表4.3.2中所列方案进行。

表4.3.2铺装层组合方案

方案1方案2方案3方案4方案5方案6

铺装材料

上层下层上层下层上层下层上层下层上层下层上层下层

SMA/AC沥青混合料

浇注式沥青混合料GA

环氧沥青混合料EA

纤维水泥混凝土/高韧性

轻集料水泥混凝土

注：方案5也可用单层铺装

4.3.3常用界面功能层类型见表4.3.3。防腐层是在钢桥面顶板表面通过喷涂形成的界面薄层，其

作用是防止钢板锈蚀。防水层是在水泥混凝土桥面板表面设置的界面薄层，其作用是防止水分渗入

水泥混凝土层。防水粘结层应具有防水、界面粘结及耐久等性能。缓冲层应具有吸收和扩散荷载的

性能以及改善铺装下层与防水粘结层之间界面受力状态的作用。防水粘结应力吸收层集防水、界面

粘结、吸收和扩散荷载功能于一体，一般设置于有接缝、切缝或存在开裂隐患的水泥混凝土层与沥

青层间。粘层是设置在铺装上层与下层之间，起层间联结作用的层次，因此，要求层间粘结材料具

有足够的界面粘结强度。

表4.3.3常用界面功能层类型

功能类型序号材料名称

防腐层1环氧富锌漆

防水层1渗透结晶型防水材料DPS

1甲基丙烯酸甲酯树脂

防水粘结层

2环氧树脂

4

DB42/T971—2014

表4.3.3常用界面功能层类型(续)

1甲基丙烯酸甲酯树脂

防水粘结层

2环氧树脂

3环氧沥青

4溶剂型沥青

防水粘结层5高粘高弹改性沥青

6热熔改性沥青

7改性乳化沥青

防水粘结应力吸收层1高粘高弹改性沥青

1改性沥青砂胶

缓冲层

2树脂混凝土

1改性乳化沥青

粘层2环氧树脂

3环氧沥青

4.3.4铺装层的厚度应与混合料的公称最大粒径相匹配，以利于碾压密实，提高其耐久性和水稳定

性。各种铺装层混合料的适宜厚度符合表4.3.4的要求。

表4.3.4铺装层适宜厚度

混合料类型公称最大粒径（mm）适宜厚度（mm）

9.530

改性沥青混合料

13.240

SMA、AC

1650

浇注式沥青混合料GA9.530～40

环氧沥青混合料EA9.525～35

纤维水泥混凝土/高韧性轻集料水泥混凝土1950~100

4.3.5环氧沥青混凝土铺装结构

环氧沥青混凝土用作钢桥面板铺装或混凝土桥面板铺装，包括双层同质和双层异质两种铺装结

构，其典型铺装结构如图4.3.5所示。

5

DB42/T971—2014

上层EA/改性SMA上层EA/改性SMA

粘层环氧沥青粘结剂/改性乳化沥青粘层环氧沥青粘结剂/改性乳化沥青

下层EA下层EA

防水粘防水粘

环氧沥青粘结剂环氧沥青粘结剂

结层结层

防腐层环氧富锌漆

水泥混抛丸打毛

钢板喷砂除锈凝土板

（a）钢桥面板铺装结构（b）混凝土桥面板铺装结构

图4.3.5环氧沥青混凝土铺装结构

钢桥面板铺装结构：

1钢板喷砂除锈并采用环氧富锌漆作防腐层，喷砂除锈后清洁度达到Sa2.5级，粗糙度达到

Rz50~100μm。

2钢板与铺装下层之间的防水粘结层采用环氧沥青粘结剂，兼具防水层功能，用量为（0.68±

0.05）L/m2。

3双层环氧沥青混凝土铺装层之间的粘结层采用环氧沥青粘结剂，用量为（0.45±0.05）L/m2。

下层环氧沥青混凝土与上层改性SMA铺装层之间粘结层，采用改性乳化沥青，用量
