DB37/T 2468-2014 组合式瓶盖全自动超声波焊接机通用技术条件

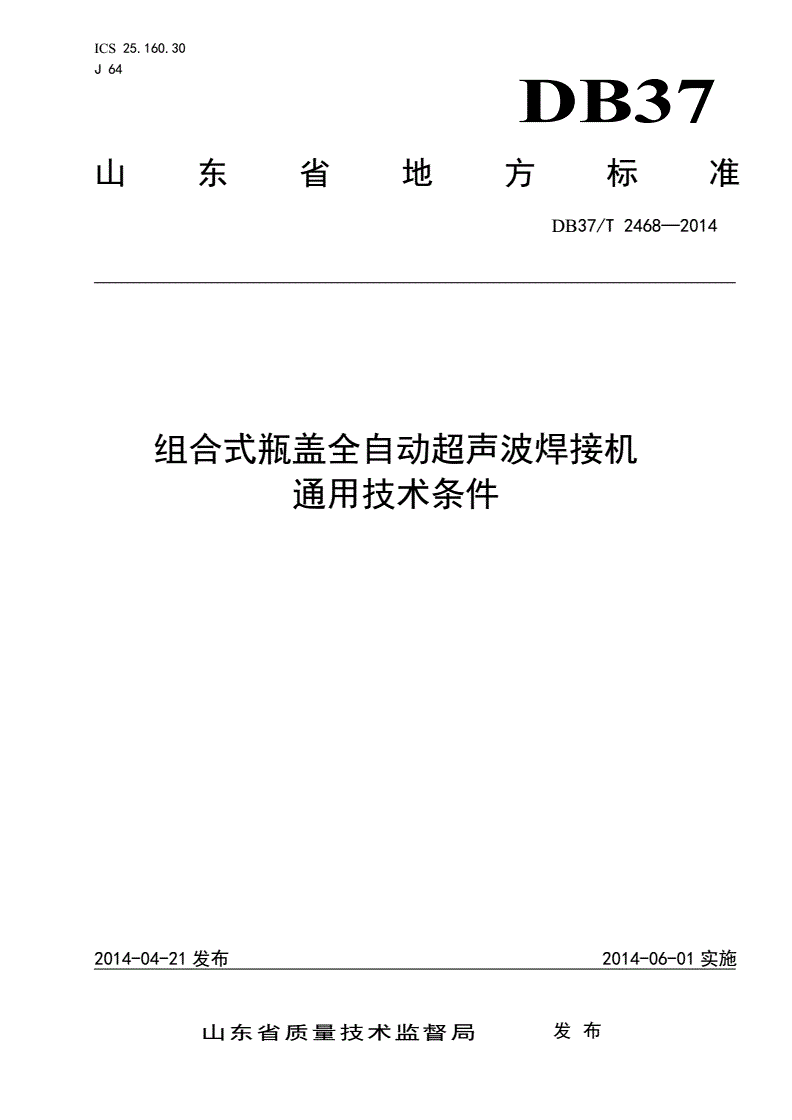

ICS25.160.30

J64

DB37

山东省地方标准

DB37/T2468—2014

组合式瓶盖全自动超声波焊接机

通用技术条件

2014-04-21发布2014-06-01实施

山东省质量技术监督局发布

DB37/T2468—2014

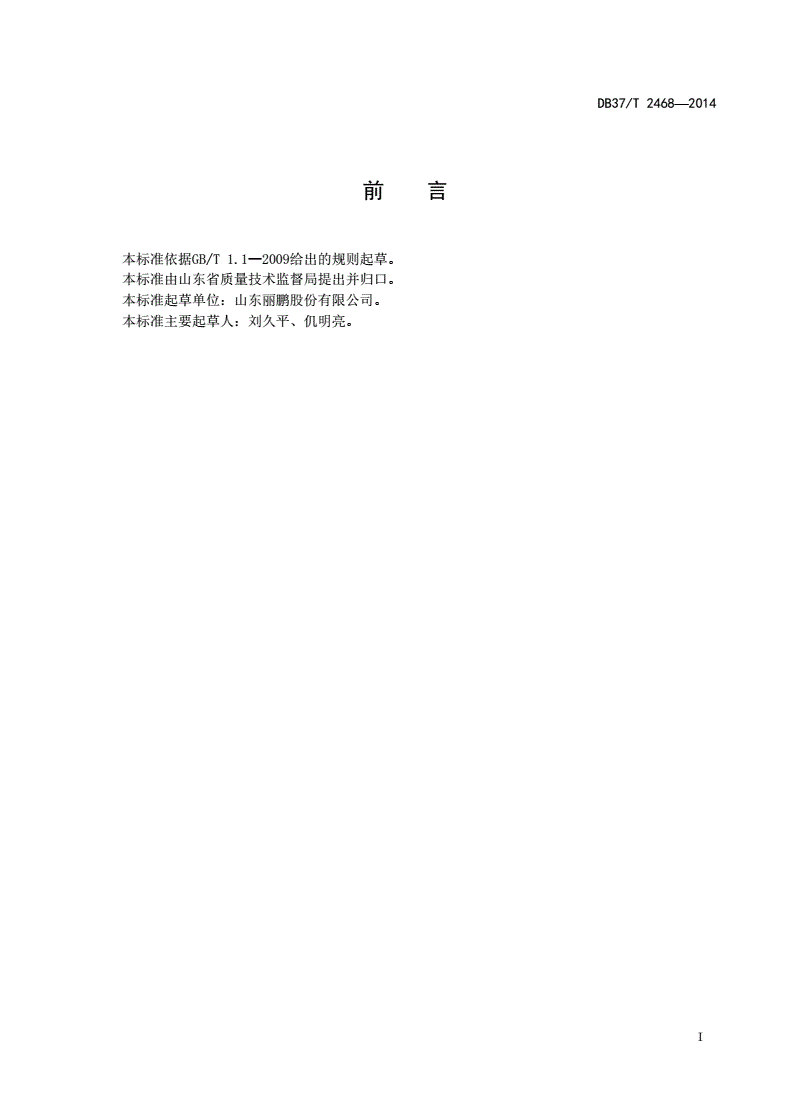

前言

本标准依据GB/T1.1—2009给出的规则起草。

本标准由山东省质量技术监督局提出并归口。

本标准起草单位：山东丽鹏股份有限公司。

本标准主要起草人：刘久平、仉明亮。

I

DB37/T2468—2014

组合式瓶盖全自动超声波焊接机通用技术条件

1范围

本标准规定了组合式瓶盖全自动超声波焊接机通用技术条件（以下简称焊接机）的术语与定义、型

号、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于采用超声波焊接技术作为焊接方法，并具有单（多）工位、全过程自动化的设备。本

焊接机适用于熔点较低(400℃以下)的材料焊接，即主要以热塑性的聚合物即塑料为主。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T191包装储运图示标志

GB2894安全标志及其使用导则

GB5226.1机械安全机械电气设备第1部分：通用技术条件

JB10046机床电器噪声的限值及测定方法

3术语和定义

下列术语和定义适用于本文件。

3.1

超声波焊接

利用超声波发生设备将50Hz/60Hz的电频转变成20kHz或40kHz的高频振动能，能量通过焊接工

作件传给粘合面，粘合面间振动摩擦产生热能使塑胶熔化，在短暂保持压力后，可使熔化物在粘合面固

化时产生个强分子键，从而达到被焊接对象之间的牢固结合。

3.2

气动机械手

以气动力作为驱动力的机械手，是可以按照固定程序抓取、搬运物件或操作工具的自动操作装置。

3.3

主盘

连接在弧面凸轮分度机构上的一种间歇性转盘，用以保持焊接件和焊头相对位置的准确性，通过改

变转盘卡口形状，可实现不同规格尺寸焊接件的焊接。

3.4

上料
