DB37/T 2977-2017 道路沥青SBS改性剂含量测定技术规程（红外光谱法）

ICS71.040.50

G04

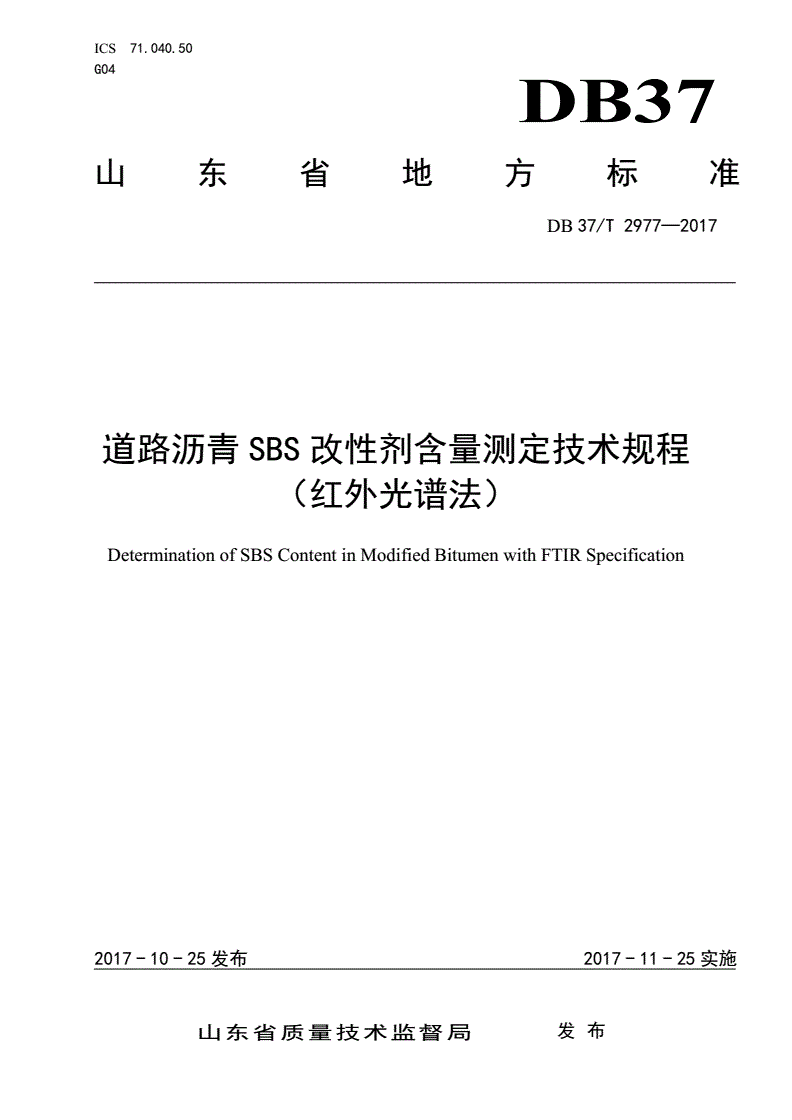

DB37

山东省地方标准

DB37/T2977—2017

道路沥青SBS改性剂含量测定技术规程

（红外光谱法）

DeterminationofSBSContentinModifiedBitumenwithFTIRSpecification

2017-10-25发布2017-11-25实施

山东省质量技术监督局发布

DB37/T2977—2017

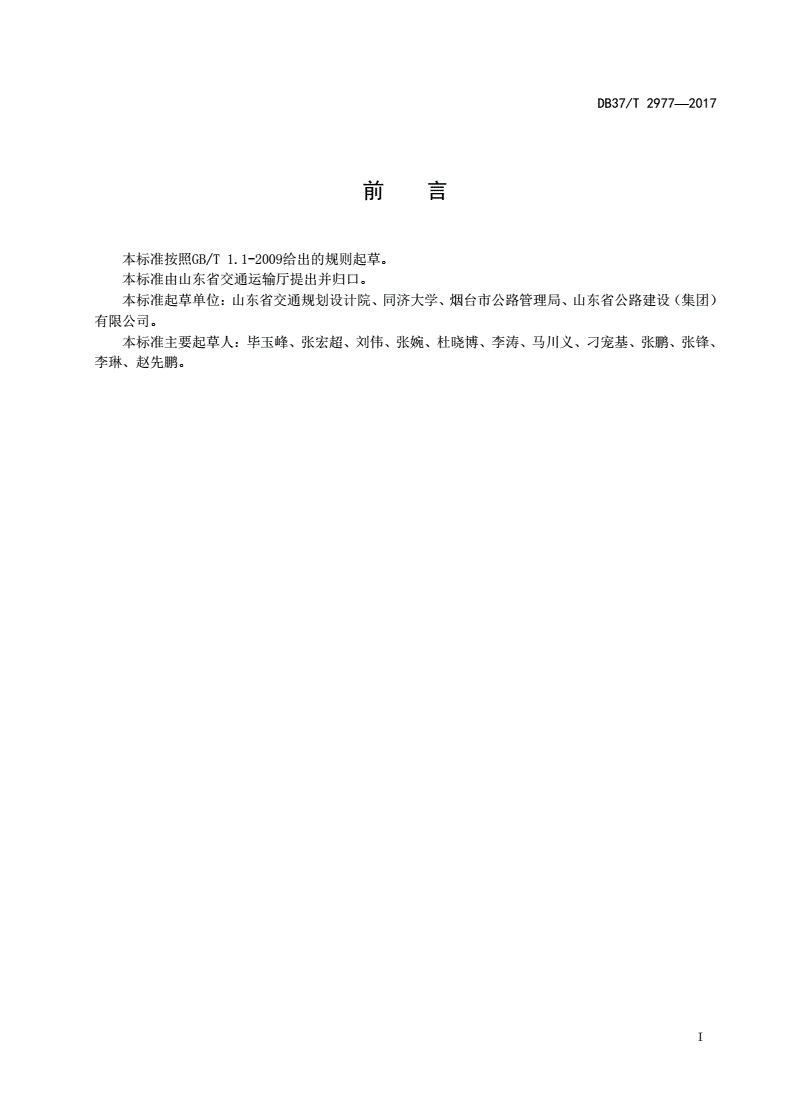

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由山东省交通运输厅提出并归口。

本标准起草单位：山东省交通规划设计院、同济大学、烟台市公路管理局、山东省公路建设（集团）

有限公司。

本标准主要起草人：毕玉峰、张宏超、刘伟、张婉、杜晓博、李涛、马川义、刁宠基、张鹏、张锋、

李琳、赵先鹏。

I

DB37/T2977—2017

道路沥青SBS改性剂含量测定技术规程（红外光谱法）

1范围

本标准规定了用红外光谱吸收法测定改性沥青中SBS（苯乙烯—丁二烯—苯乙烯嵌段共聚物）改性

剂含量的方法。

本标准适用于道路改性沥青中SBS改性剂含量的测定，测量范围为改性沥青中SBS改性剂质量百分

比0.5%-9.0%。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T6040红外光谱分析方法通则

GB/T14666分析化学术语

3术语和定义

本标准涉及的主要用语的定义同GB/T14666和GB/T6040中所规定的定义。

4方法原理

本方法利用分子振动在特定波长处的红外吸收能与其浓度成正比的关系，通过计算SBS在波数为

966cm-1处的红外特征吸收峰与沥青在1377cm-1处的红外特征吸收峰的面积比值，确定改性沥青中SBS

改性剂的质量百分比含量。

5限制条件

采用本方法进行道路改性沥青SBS含量测定时，在提供待检改性沥青样品的同时，委托方必须提

供相应基质沥青和SBS原材。可同时提供其他添加剂样品、添加量数据，并提供相应添加工艺条件。

6试剂与材料

6.1试剂

采用四氯化碳（分析纯）。

6.2材料

a)滤纸；

b)称量纸。

1

DB37/T2977—2017

7仪器与设备

7.1仪器

a)傅里叶变换红外光谱仪，仪器的最低分辨率应优于0.5cm-1，并配备ATR附件。

7.2设备

a)小型高速剪切机1台，剪切速度4000-6000转/分钟；

b)干燥箱，温度控制范围在室温至250℃之内；

c)量程1000g以上天平1架，感量0.1g；

d)量程100g以上天平1架，感量0.01g；

e)功率不小于100W红外干燥灯1台；

f)功率不小于500W电炉1台；

g)烧杯3只，1000ml；

h)量筒3只，10ml；

i)量程不小于180℃温度计1只，精度0.5℃；

j)长度不小于20cm的玻璃棒1根；

k)取样勺1把。

8标准曲线

8.1标样制作

标样是指试验室制作的已知SBS含量的标准试样，用于标定SBS含量与红外光谱特征峰值的相关关

系。标样中SBS百分含量按式8.1计算。

m1

PSBS=×100...................................(1)
