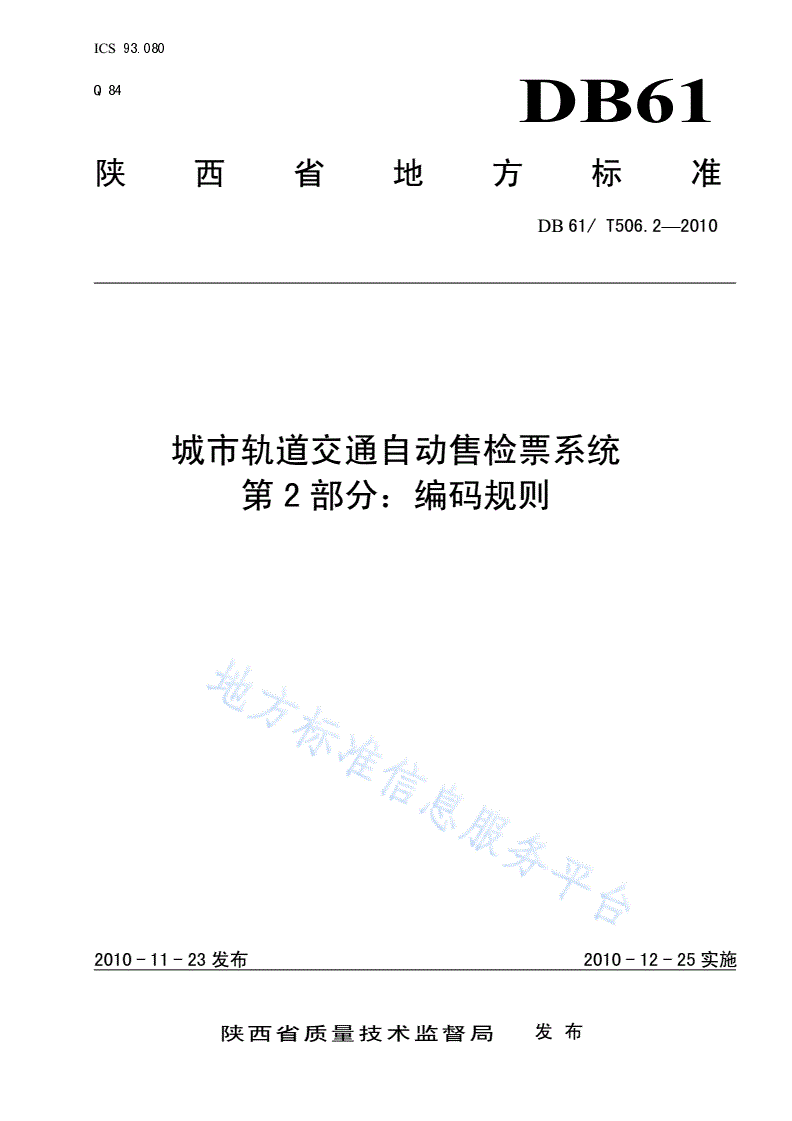

DB61/T 506.2-2010 城市轨道交通自动售检票系统 第2部分： 编码规则

ICS93.080

Q8484QDB61

陕西省地方标准

DB61/T506.2—2010

城市轨道交通自动售检票系统

第2部分：编码规则

2010-11-23发布2010-12-25实施

陕西省质量技术监督局发布

DB61/T506.2DB61/T—2010

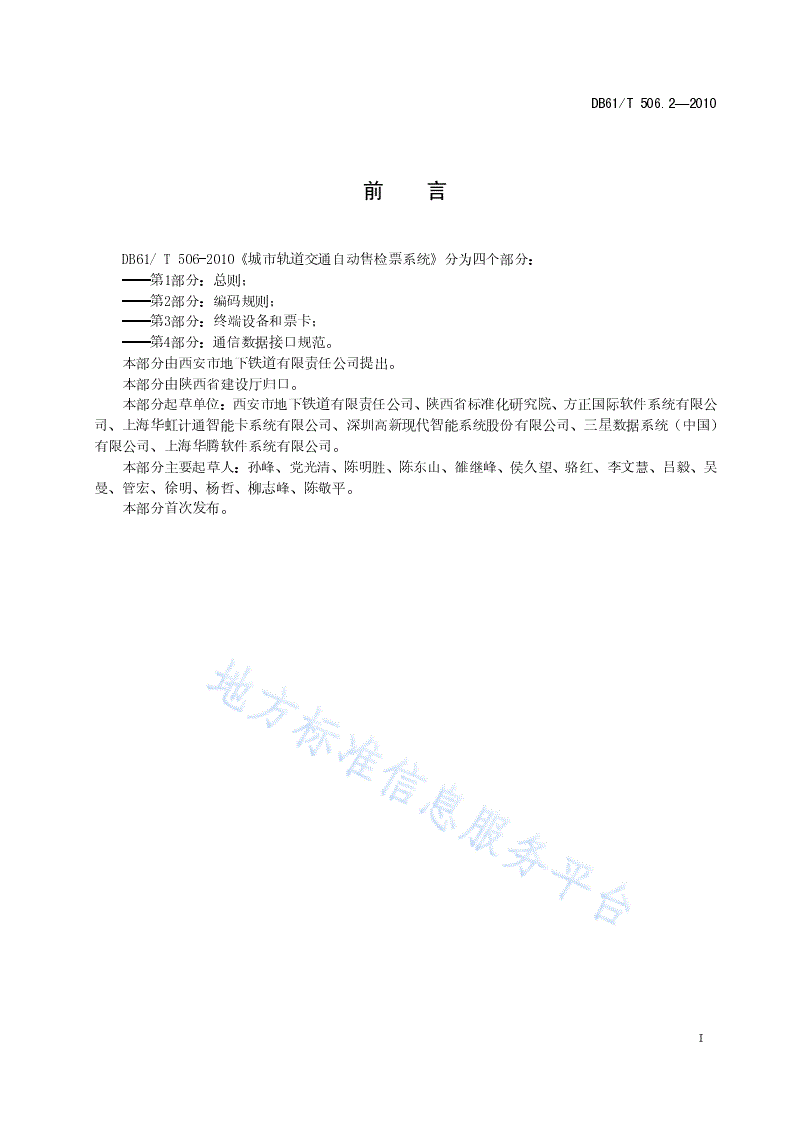

前言

DB61/T506-2010《城市轨道交通自动售检票系统》分为四个部分：506-2010《城市轨道交通自动售检票系统》分为四个部分：TDB61/

──第1部分：总则；──第1部分：总则；

──第2部分：编码规则；──第2部分：编码规则；

──第3部分：终端设备和票卡；──第3部分：终端设备和票卡；

──第4部分：通信数据接口规范。──第4部分：通信数据接口规范。

本部分由西安市地下铁道有限责任公司提出。

本部分由陕西省建设厅归口。

本部分起草单位：西安市地下铁道有限责任公司、陕西省标准化研究院、方正国际软件系统有限公

司、上海华虹计通智能卡系统有限公司、深圳高新现代智能系统股份有限公司、三星数据系统（中国）

有限公司、上海华腾软件系统有限公司。有限公司、上海华腾软件系统有限公司。

本部分主要起草人：孙峰、党光清、陈明胜、陈东山、雒继峰、侯久望、骆红、李文慧、吕毅、吴

曼、管宏、徐明、杨哲、柳志峰、陈敬平。曼、管宏、徐明、杨哲、柳志峰、陈敬平。

本部分首次发布。

I

DB61/T506.2DB61/T—2010

城市轨道交通自动售检票系统

第2部分：编码规则

11范围

本部分规定了城市轨道交通自动售检票系统编码分类、编码规则。本部分规定了城市轨道交通自动售检票系统编码分类、编码规则。

本部分适用于城市轨道交通自动售检票系统的编码。本部分适用于城市轨道交通自动售检票系统的编码。

22编码分类

2.12.1系统数据编码

主要包含:参与方ID、票卡类型、车票产品种类、乘客类型、交易类型、交易数据类型、业务数据主要包含:

类型、运营模式、车票逻辑ID、车票状态ID、SAM卡ID、设备类型、设备子类型、线路ID、车站ID、设

备组ID、组内设备ID、设备ID、部件类型、部件ID、设备供应商ID、操作员ID、退卡原因、有效期类型

等编码。等编码。

2.22.2通用数据编码

主要包含：日期时间编码、金额数据编码、预留数据编码。主要包含：日期时间编码、金额数据编码、预留数据编码。

33编码规则

3.13.1系统数据编码

3.1.13.1.1参与方ID编码

参与方ID编码是表示票卡发行人、应用供应商、产品发行商或运营商的编码。参与方ID编码见表1。

表参与方1ID编码

编码格式编码类型长度（byte）参与方名称编码参与方名称编码

未指定0x00000000

一票通清分中心0x00000001

NNNNNNNNHEX42号线参与方0x00000003

1号线参与方0x00000004

城市一卡通公司0x00000099

西安地铁公司0x00000005

预留～0xFFFFFFFF

3.1.23.1.2票卡类型编码

1

DB61/T506.2DB61/T—2010

票卡类型编码是根据轨道交通专用车票卡片结构和介质定义的唯一车票卡片类型编码，即按照车票

的物理介质和结构的不同对车票进行编码。票卡类型编码见表2。的物理介质和结构的不同对车票进行编码。票卡类型编码见表2。

表票卡类型编码2

编码格式编码类型长度（byte）票卡类型票卡类型编码

未知0x00

NNHEX1MIFAREUltralight卡0x03

非接触CPU卡0x07

接触CPU卡0x09

预留～0xFF

3.1.33.1.3车票产品种类编码

车票产品种类编码见表3。车票产品种类编码见表3。

表车票产品种类编码3

编码格式编码类型长度（byte）车票产品种类名称车票产品种类编码

出站票0x01

单程票0x03

预制单程票0x05

日票0x06

纪念票-定值0x07

纪念票-计次0x09

NNHEX1计次票-普通0x11

福利票0x12

储值票0x10

公务票-员工0x21

公务票-临时通勤0x22

公务票-本站0x23

公务票-特殊工作0x24

预留~0xFF

3.1.43.1.4乘客类型编码

乘客类型编码见表4。乘客类型编码见表4。

表乘客类型编码4

编码格式编码类型长度（byte）乘客类型名称乘客类型编码

成人0x01

儿童0x02

NNHEX1老年人0x03

学生0x04

军人0x05

残疾人0x06

2

DB61/T506.2DB61/T—2010

3.1.53.1.5交易数据类型编码

3.1.5.13.1.5.1交易类型编码

交易类型编码见表5。交易类型编码见表5。

表交易类型编码5

交易类型

编码格式编码类型长度（byte）交易类型

编码

NNHEX1卡片相关交易数据0X01

NNHEX1应用相关交易数据0X02

NNHEX1审核类数据0X05

NNHEX1卡产品类相关数据0X03

NNHEX1其他0X04

系统管理类交易(如版本状态、卡库存管理、设备变更

NNHEX10X06

事件等数据)

3.1.5.23.1.5.2交易子类型编码

交易子类型编码见表6。交易子类型编码见表6。

表交易子类型编码6

编码格式编码类型长度（byte）交易类型交易子类型编码

NNHEX1udTypeudSubtype

注：udType与udSubtype见DB61/T****《城市轨道交通自动售检票系统通信数据接口规范》中各数据中定义。

3.1.63.1.6业务数据类型编码

业务数据类型和业务数据子类型两者结合唯一标识一种AFC业务数据。业务数据类型和业务数据子类型两者结合唯一标识一种AFC业务数据。

3.1.6.13.1.6.1业务数据类型编码

业务数据类型编码见表7。业务数据类型编码见表7。

表业务数据类型编码7

编码格式编码类型长度（byte）位置类型名称位置类型编码

运营数据0x51

NNHEX1

事件数据0x52

3.1.6.23.1.6.2业务数据子类型编码

业务数据子类型定义数据类型下具体的数据种类。业务数据类型与业务数据子类型对应关系的编码

定义见表8。定义见表8。

3

DB61/T506.2DB61/T—2010

表业务数据类型与业务数据子类型对应关系的编码8

编码格式编码类型长度业务数据类型名称业务数据子类型名称业务数据子类型编码

（byte）

TVM故障单01

参数和程序更新02

参数和程序下载业务数据03

设备重要状态改变04

ISAM签到05

操作日志06

设备故障数据07

设备寄存器数据08

钱箱更换09

钱箱登记0A

票箱登记0B

运营数据票箱更换0C

票箱压票/清点0D

票卡调配出/入库0E

库存数量调整0F

车票领用/归还10

钱箱领用/归还11

备用金领用/归还12

钱箱装钱/清点15

NNHEX1

SC现金交易统计数据16

TVM现金核算数据17

班次现金核算数据18

票款上缴业务数据20

账户锁定01

账户解锁02

客流数据03

设备流水重置04

部件更换05

车站车票库存报告06

票箱库存报告07

事件数据钱箱数量报告08

AG日结数据09

TVM日结数据0A

BOM审计数据0B

TVM钱箱清空0C

ACC参数版本报告事件10

记名卡挂失事件11

设备服务状态变更事件12

4

DB61/T506.2DB61/T—2010

3.1.73.1.7运营模式编码

运营模式编码对系统内的所有运营模式进行编码定义。运营模式编码见表9。

表运营模式编码9

编码格式编码类型长度（byte）运营模式名称运营模式编码

无效服务模式0x0000

正常服务模式0x0001

关闭服务模式0x0002

列车故障模式0x0003
