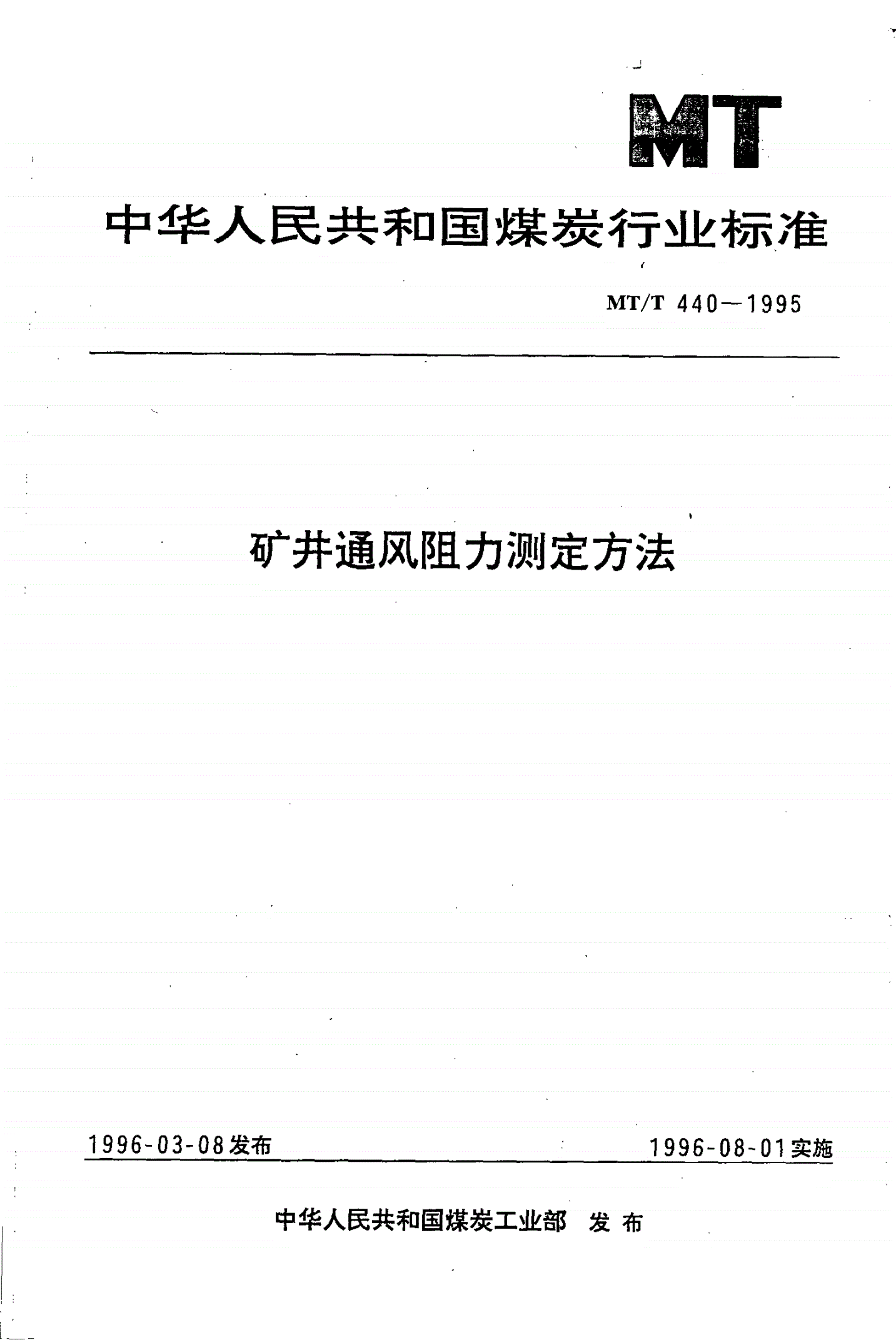

MT/T 440-1995 矿井通风阻力测定方法
MT/T 440-1995 The method for measuring the resistance of mine ventilation
基本信息
发布历史
-
1996年03月
-
2009年12月
研制信息
- 起草单位:
- 煤炭科学研究总院抚顺分院
- 起草人:
- 富奎聚
- 出版信息:
- 页数:10页 | 字数:16 千字 | 开本: 大16开
内容描述

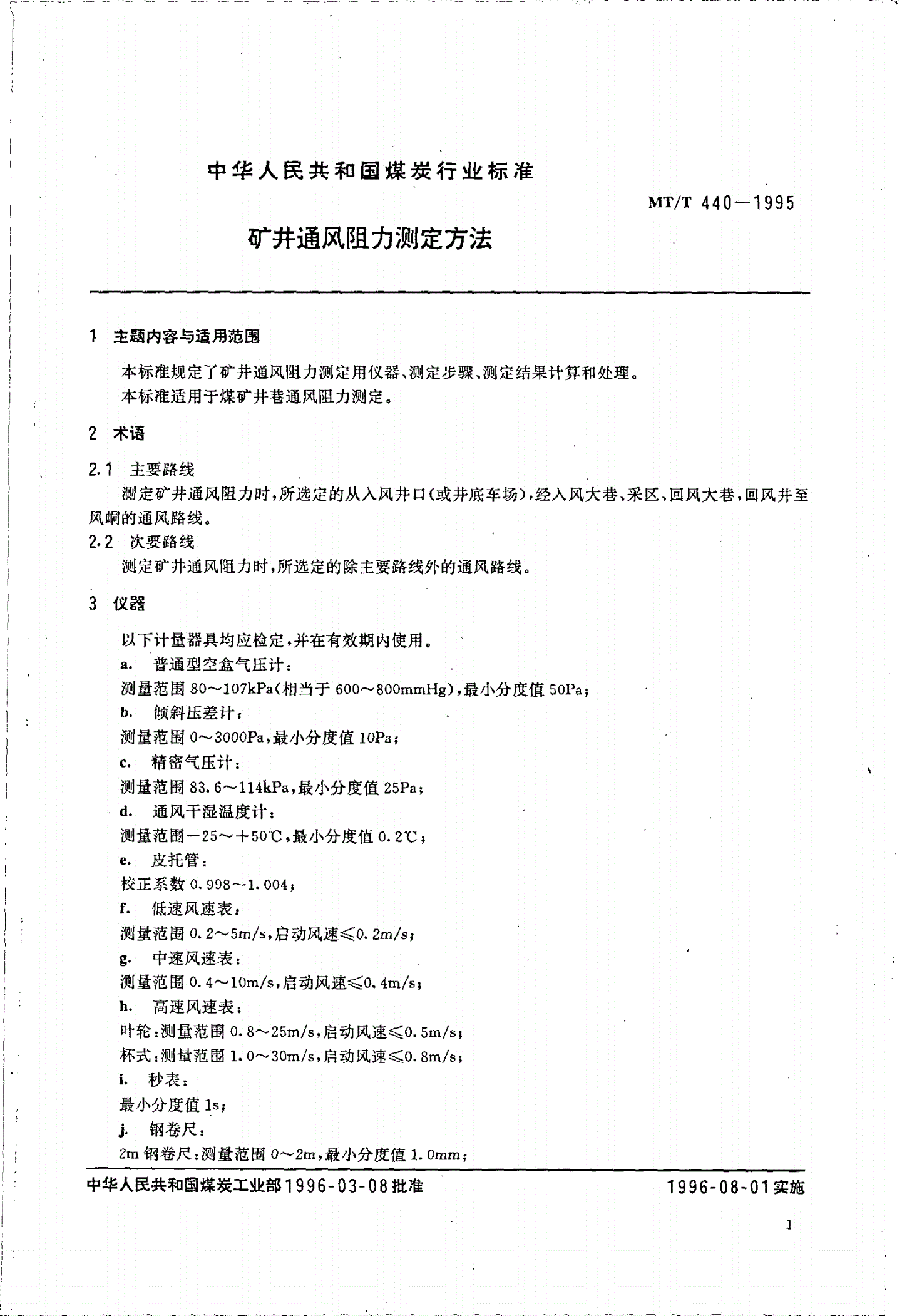

中华人民共和国煤炭行业标准
MT/T440一1995
矿井通风阻力测定方法
1主恤内容与适用范困
本标准规定了矿井通风阻力测定用仪器、测定步骤、测定结果计算和处理。
本标准适用于煤矿井巷通风阻力测定。
2术语
2.1主要路线
测定矿井通风阻力时,所选定的从入风井口(或井底车场),经人风大巷、采区、回风大巷,回风井至
风桐的通风路线。
2.2次要路线
测定矿井通风阻力时,所选定的除主要路线外的通风路线。
3仪器
以下计量器具均应检定,并在有效期内使用。
a.普通型空盒气压计:
测量范围80-107kPa(相当于600^-800mmHg),最小分度值50Pa;
b.倾斜压差计:
测量范围。-3000Pa,最小分度值1OPa;
c精密气压计:
测量范围83.6-114kPa,最小分度值25Pa;
d.通风干湿温度计:
测量范围一25-+500C,最小分度值。2"C;
么皮托管:
校正系数0.998-1.004;
f低速风速表:
测量范围0.2^-5m/s,启动风速(0.2m/s;
g.中速风速表:
测量范围0.4^-1Om/s,启动风速(。4m/s;
h.高速风速表:
叶轮:测量范围0.8-25m/s,启动风速(0.5m/s;
杯式:测量范围1.0-30m/s,启动风速(0.8m/s;
I.秒表:
最小分度值Is;
i.钢卷尺:
2m钢卷尺:测量范围。-2m,最小分度值1.Omm;
中华人民共和国煤炭工业部1996一03一08批准1996一08一01实施
MT/T440一1995
30m钢卷尺:测量范围。-30m,最小分度值1.Omm;
k橡胶管(或塑胶管):
内径4-5mm;
:橡胶管接头:
内径3-4mm,外径5-6mm,长度50-80mme
4测定步骤
4.1测定路线选择
在通风系统图上选择测定的主要路线和次要路线。同时,要考虑一个工作班内将该路线测完;当测
定路线较长时,可分段、分组测定。
4.2测点选择
一首先在通风系统图上按选定测定路线布置测点,并按顺序编号。然后再按井下实际情况确定测点位
Visit,并作标记。
选择测点时应满足下列要求:
a.测点应在分风点或合风点前(或后)处选定。选在前方不得小于巷道宽度的3倍;选在后方不得
小于巷道宽度的8倍;
b.需要在巷道转弯处、断面变化大的地方选点时,选在前方不得小于巷道宽度的3倍;选在后方
不得小于巷道宽度的8倍;
c.测点前、后3m内巷道应支护良好,巷道内无堆积物;
d.两测点间的压差应不小于20Pa.
4.3压差计法
4.3.,风压测量
从测点1开始,在测点1,2两处各设置一个皮托管,一般在测点2的下风侧6-8m处安设压差计。
皮托管应设置在风流稳定的地点,正对风流。压差计应靠近巷道壁安设平稳,调零或记下初读数。橡胶
管要防止折叠和被水、污物等堵塞,待橡胶管内的空气温度等于巷道内的空气温度后,将两个橡胶管安
在压差计上,待压差计液面稳定后读数,并填入表A4中。
测点1,2测完后,压差计可以不动,进行测点2,3间的测量。依次按测点的顺序进行测量,直至全路
线测完为止。
测量顺序也可逆风流方向进行。
4.3-2风速测量
用风速表测量风速,需测量三次,取其平均风速值。并填入表A2中。
4.3.3大气物理参数测量
用空盒气压计测量大气压力;用通风干湿温度计测量空气的干球温度和湿球温度。并填入表A3
中
4.3.4巷道断面积和周长参数测量
按测点的巷道断面形状,用钢卷尺进行测量。并填入表A1中。
4.15测点间距测量
用钢卷尺测量两测点间的距离。并填人表A1中。
4.4气压计法
4.4-1风压测量
4.4.1.1逐点测量法:
在井口或井底车场调好两台精密气压计(I,II),并记录初读数。仪器I留在原地监视大气压力变
化,炼隔10-15min记录一次读数,仪器.按测点顺序分别测出各测点风流的绝对静压。并填入表A5
MT/T440一1995
中
4.4.1.2双测点同时测定法:
在测点1处,调好两台精密气压计(工、u),并记录初读数。然后仪器工留在原处不动,仪器皿放置
在测点2,在约定时间内两台仪器同时读数。再把仪器I移到测点2,同时读数,仪器I不动,将仪器H移
到测点3,再在约定时间内两台仪器同时读数。如此前进直至测完。并填入表A6中。
4-4.2风速测量同4.3.2
4.4.3大气物理参数测量同4.3.3
4.4.4巷道断面积和周长参数测量同4.3.4
4.4.5测点间距侧量同4.3.5
4.4.6测点标高测量
由地测部门给出各测点标高。
5测定结果计算
5.1空气密度计算
空气密度按式((I)计算:
__、,__尹。一0.3779叻P.n_______________‘_,。、
,0=.5.4647,IV-一一二;言军弋军尸甲气甲--..…’..-..一’一”一”一”--.-..一、山,
2;0一1州尸c
式中:P—空气密度,kg/m';
P,-测点的大气压力,Pa;
bs—空气相对湿度,写;
P.n-测点温度为t℃时,空气的绝对饱和水蒸汽压力,Pa;
t—空气温度℃。
5.2巷道断面积和周长计算
按巷道断面形状,计算其断面积和周长。
5.3平均风速计算
每测点取三次实际风速值的算术平均值。
5-4风量计算
风量按式((2)计算:
9.=Sv·············”·,····“·”·,·········”二(2)
式中:9—测点风量,m'/s;
S测风处巷道断面积,mz;
二—测风断面的平均风速,m/s,
5.5动压计算
动压按式((3)计算:
ha一w2·······,································一··(3)
式中:气—测点的动压,Pa.
MT/T440一1995
5.6通风阻力计算
5.6.1两测点间通风阻力
5.6.1.1压差计法按式(4)计算:
huj=h+ha;-ha,·······..·····。·..·..········……,’’··…(4)
式中:、,—两测点间的通风阻力,Pa;
机—两测点间的压差值,Pa;
ha;测点i的动压值,Pa;
呱—测点J的动压值,Pa,
5.6.1.2气压计法
逐点测定法按式((5)计算:
h,;;=k'(h'厂从)一k"<h";-矶)+(Z,一Z,)Pa%+(ha;-ha;)·一…(5)
式中:k'
