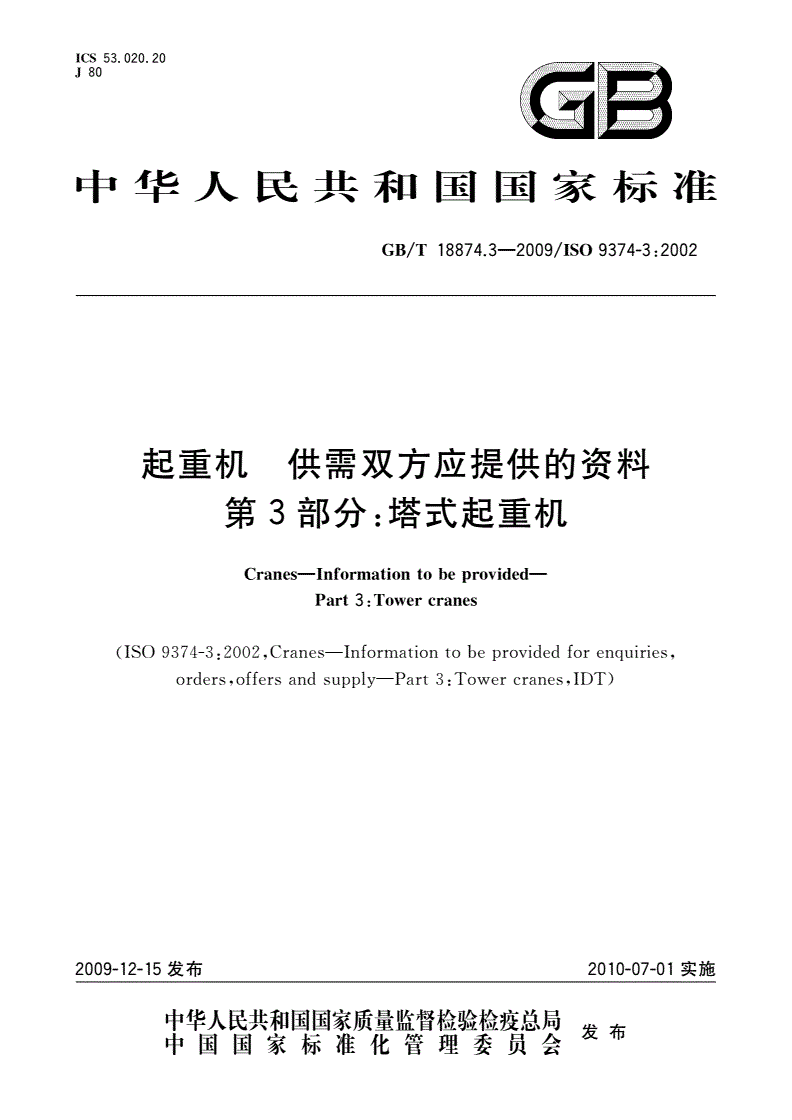

GB/T 18874.3-2009 起重机 供需双方应提供的资料 第3部分：塔式起重机

ICS53．020．20

J80

缮园

1

GB／T8874。3--2009／1S09374—3：2002

起重机供需双方应提供的资料

第3部分：塔式起重机

Cranes--Informationtobe

provided--

Partcranes

3：Tower

(IS()9374tobefor

3：2002，Cranes--Information

providedenquiries，

andPart

orders，offers3：Towercranes，IDT)

supply

2009-12—15发布

中华人民共和国国家质量监督检验检疫总局辔士

中国国家标准化管理委员会夏仲

9374—3：2002

GB／T18874．3--2009／IS0

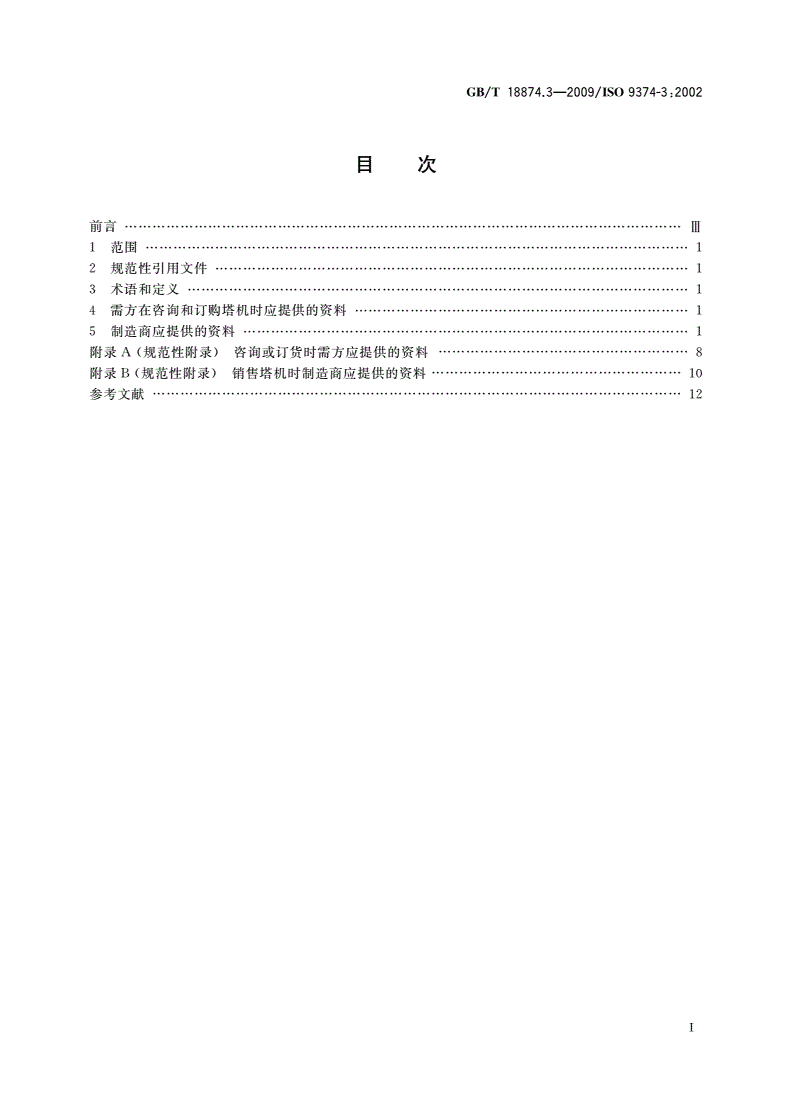

目次

前言……………………·

l范围………………·

2规范性引用文件……·

3术语和定义……………·

4需方在咨询和订购塔机时应提供的资料……………·

5制造商应提供的资料…………·-…………·……}；8

附录A(规范性附录)咨询或订货时需方应提供的资料

附录B(规范性附录)销售塔机时制造商应提供的资料0

参考文献…………………-2

GB／T18874．3--2009／IS09374-3：2002

刖昌

GB／T

18874《起重机供需双方应提供的资料》分为5个部分：

第1部分：总则

第2部分：流动式起重机

第3部分：塔式起重机

第4部分：臂架起重机

第5部分：桥式和门式起重机

18874《起重机供需双方应提供的资料》的第3部分。

本部分为GB／T

9374

本部分等同采用ISO3：2002《起重机咨询、订货、销售、供货各方应提供的资料第3部分：

塔式起重机》(英文版)。

93743：2002。

本部分等同翻译1SO

为便于使用，本部分做丁，下列编辑性修改：

“ISO18874的本部分”；

9374本部分”一词改为“GB／T

删除国际标准的前言；

用小数点“．”代替作为小数点的逗号“，”；

93743：2002中引用的其他国际标准中有被等同采用为我国标准的，本部分引用我

对于ISO

国的这些国家标准代替对应的国际标准；

图1、图2中增加最大回转半径w-；

将各图中相同的符号及说明统一。

本部分的附录A、附录B为规范性附录。

本部分由中国机械工业联合会提出。

227)归口。

本部分由全国起重机械标准化技术委员会(sAc／Tc

本部分负责起草单位：北京建筑机械化研究院、抚顺永茂建筑机械有限公司。

本部分主要起草人：李静、史勇。

18874，3--2009／1S09374—3：2002

GB／T

起重机供需双方应提供的资料

第3部分：塔式起重机

1范围

GB／T18874的本部分规定了塔式起重机(以下简称“塔机”)的以下各方应提供的相关资料：

a)咨询方(咨询塔机的需方)；

b)订货方(订购塔机的需方)；

c)销售方；

d)制造商／供货方。

2规范性引用文件

下列文件中的条款通过GB／T18874的本部分的引用而成为本部分的条款。凡是注日期的引用文

件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最瓶版本。凡是不注H觌的g【娜文{牛，其最新版本适崩于本

部分。

6974．12008，Is()43061：2007，

GB／T6974．1起重机术语第1部分：通用术涪(GB／T

ID'I、)

4306

6974．32008，ISO3：2003，

GB／T6974．3起重机术语第3部分：塔式起重机(GB／T

1DT)

1790817908lIs()7363：

GB／T起重机和起重机械技术性能和验收文件(GB／T999，idt

1986)

3术语和定义

GB／T6974．1和GB／T6974．3所确立的术语和定义适用于本部分。

4需方在咨询和订购塔机时应提供的资料

需方应提供附录A中所列的相关资料。该资料便于塔机制造商／供货方提供满足需方要求的

产品。

图1和图3为需方提供所需的塔机尺寸示意图。

注：附录A中所给出的数据格式仅作为示例。

5制造商应提供的资料

5．1销售塔机时应提供的资料

制造商／供货方应提供附录B所列的相关资料。

注：附录B中所给出的数据格式仅作为示例。

5．2塔机供货时应提供的资料

5．2．1技术资料

5．2．1．1场地准备和塔杌基础的设计数据

应向塔机基础设计者提供以下数据：

9374-3：2002

GB／T18874．3--2009／1$0

a)与所提供塔机的结构型式相对应的塔机的垂直力、水平力、扭矩和倾翻力矩。并应说明提供的

数据是来自工作状态还是非工作状态的风压，以及相应的风速和风向。对轨道运行的塔机，这

些数据可用轮压或台车载荷来描述。

b)对轨道运行的塔机，应说明满足抗风防滑要求所能承受的最大风速，以及当超过工作风速时

应采取的安全措施。

c)轨道的安装要求。

d)安装在固定基础上塔机的锚固布置方案。

e)必要时，压重的要求。

5．2．1．2安装说明

应向塔机安装人员提供以下资料：

a)组件与部件的尺寸和质量。

b)必要时，提供推荐使用的吊装点。

c)按规定程序安装／拆卸时，非均衡组件和部件的重心位置。

d)推荐的安装方法和顺序。当组件强度或稳定性需要采用特殊安装方法或顺序时，应对安装人

员给出警示。

c)关键连接部件的详细资料，必要时用示意图进行描述和说明：

1)螺栓、销轴和其他所需零件；

2)连接点的装配方法；

3)高强度螺栓的预紧力矩和预紧力；

4)在安装过程中需要施加关键力矩或力的位
