DB11/T 1614-2019 农村公路技术状况评定规范

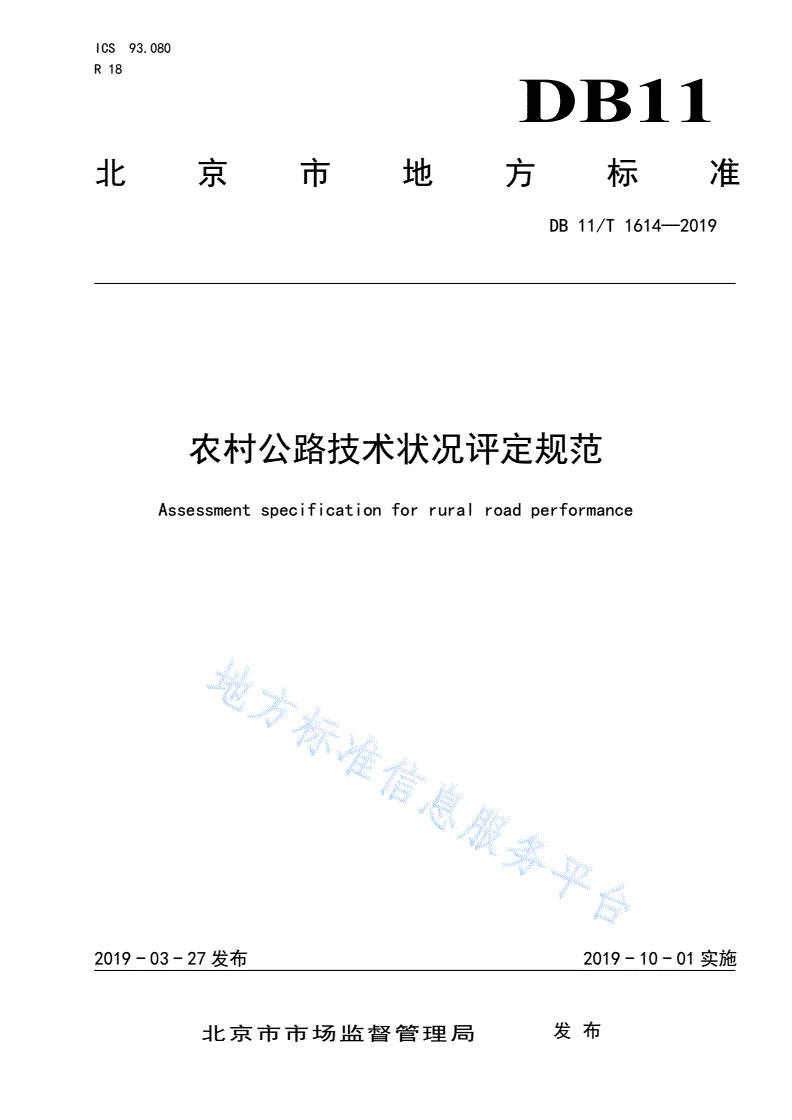

ICS93.080

R18

DB11

北京市地方标准

DB11/T1614—2019

农村公路技术状况评定规范

Assessmentspecificationforruralroadperformance

2019-03-27发布2019-10-01实施

北京市市场监督管理局发布

DB11/T1614—2019

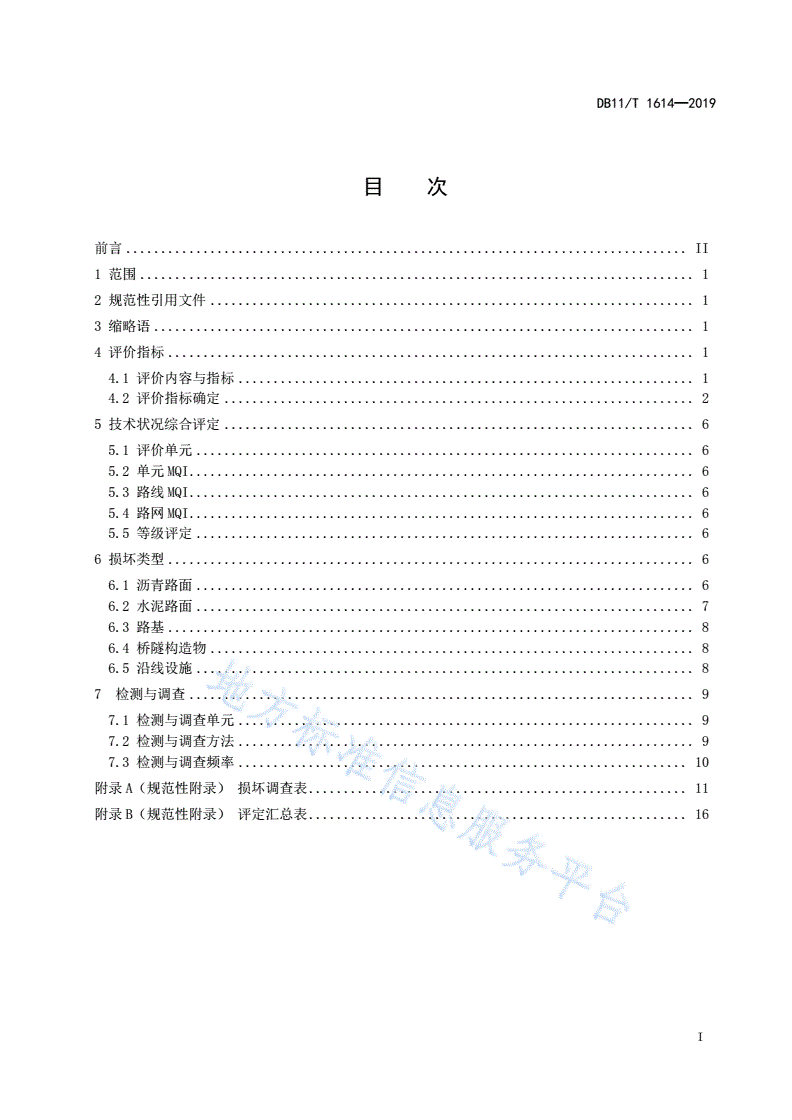

目次

前言................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3缩略语.............................................................................1

4评价指标...........................................................................1

4.1评价内容与指标.................................................................1

4.2评价指标确定...................................................................2

5技术状况综合评定...................................................................6

5.1评价单元.......................................................................6

5.2单元MQI........................................................................6

5.3路线MQI........................................................................6

5.4路网MQI........................................................................6

5.5等级评定.......................................................................6

6损坏类型...........................................................................6

6.1沥青路面.......................................................................6

6.2水泥路面.......................................................................7

6.3路基...........................................................................8

6.4桥隧构造物.....................................................................8

6.5沿线设施.......................................................................8

7检测与调查........................................................................9

7.1检测与调查单元.................................................................9

7.2检测与调查方法.................................................................9

7.3检测与调查频率................................................................10

附录A（规范性附录）损坏调查表......................................................11

附录B（规范性附录）评定汇总表......................................................16

I

DB11/T1614—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由北京市交通委员会提出并归口。

本标准由北京市交通委员会组织实施。

本标准主要起草单位：北京市道路工程质量监督站、中公高科养护科技股份有限公司、北京建筑大

学、中咨公路养护检测技术有限公司、中路高科交通检测检验认证有限公司、北京市交通委员会房山公

路分局、北京市交通委员会门头沟公路分局、北京市交通委员会昌平公路分局、北京市交通委员会延庆

公路分局。

本标准主要起草人：薛忠军、周绪利、王恩营、李强、印良智、陈宏、乐兴堃、刘龙、张晨、赵宇、

董元帅、李丽苹、王裕奎、许鹰、徐世法、薄占顺、赵伟、孔红新、张凤合、王宏、鲁振兴、郝毅。

II

DB11/T1614—2019

农村公路技术状况评定规范

1范围

本标准规定了农村公路，即乡道及村道的技术状况评定方法、评价指标、损坏类型、检测与调查方

法。

本标准适用于四级及等外农村公路的技术状况评价。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JTGE60公路路基路面现场测试规程

JTGH11公路桥涵养护规范

JTGH12公路隧道养护技术规范

JTGH20公路技术状况评定标准

JTG/TH21公路桥梁技术状况评定标准

3缩略语

下列缩略语适用于本文件。

MQI——公路技术状况指数（MaintenanceQualityIndicator）；

PQI——路面使用性能指数（PavementQualityorPerformanceIndex）；

SCI——路基技术状况指数（SubgradeConditionIndex）；

BCI——桥隧构造物技术状况指数（Bridge，TunnelandCulvertConditionIndex）；

TCI——沿线设施技术状况指数（Traffic-facilityConditionIndex）；

PCI——路面损坏状况指数（PavementSurfaceConditionIndex）；

RQI——路面行驶质量指数（RidingQualityIndex）；

RDI——路面车辙深度指数（RuttingDepthIndex）；

SRI——路面抗滑性能指数（SkiddingResistanceIndex）；

IRI——国际平整度指数（InternationalRoughnessIndex）；

DR——路面破损率（PavementDistressRatio）。

4评价指标

4.1评价内容与指标

农村公路技术状况应采用农村公路技术状况指数（MQI）评价，包括路面使用性能指数（PQI）、路

基技术状况指数（SCI）、桥隧构造物技术状况指数（BCI）、沿线设施技术状况指数（TCI）四个分项

指标。评价指标关系见图1，各指标值域均为0～100。

1

DB11/T1614—2019

路面（PQI）路面损坏（PCI）

路基（SCI）路面平整度

（RQI）

公路技术状况指数

（MQI）桥隧构造物路面车辙（RDI）

（BCI）

沿线设施（TCI）抗滑性能（SRI）

图1农村公路技术状况评价指标

注：图中路面车辙和抗滑性能为抽样检测指标，采用路面车辙深度指数（RDI）和抗滑性能指数（SRI）评价，评价

方法与标准按照JTGH20规定执行，结果不纳入农村公路路面使用性能指数PQI计算。

4.2评价指标确定

4.2.1公路技术状况指数（MQI）

农村公路技术状况指数（MQI）按式（1）计算。

MQIwPQIPQIwSCISCIwBCIBCIwTCITCI........................(1)

式中：

wPQI——PQI在MQI中的权重，取值为0.70；

wSCI——SCI在MQI中的权重，取值为0.05；

wBCI——BCI在MQI中的权重，取值为0.15；

wTCI——TCI在MQI中的权重，取值为0.10。

4.2.2路面使用性能指数（PQI）

路面使用性能指数（PQI）按式（2）计算。

PQIwPCIPCIwRQIRQI................................(2)

式中：

wPCI——PCI在PQI中的权重，按表1取值；

wRQI——RQI在PQI中的权重，按表1取值。

表1农村公路PQI分项指标权重

路面类型权重四级及等外路

wPCI0.70

沥青混凝土路面

wRQI0.30

wPCI0.85

水泥混凝土路面

wRQI0.15

2

DB11/T1614—2019

4.2.2.1路面损坏（PCI）

路面损坏状况指数（PCI）按式（3）、式（4）计算。

a1....................................(3)

PCI100a0DR

i0

wiAi

DR100i1..................................(4)

A

式中：

DR——路面破损率，为各种损坏的折合损坏面积之和与路面调查面积之百分比（%）；

2

Ai——第i类路面损坏的面积（m），沥青路面按表2计算，水泥混凝土路面按表3计算；

A——调查的路面面积（调查长度与有效路面宽度之积，m2）；

第i类路面损坏的权重，沥青路面按表2取值，水泥混凝土路面按表3取值；

wi——

a0——沥青路面采用10，,水泥混凝土路面采用9；

a1——沥青路面采用0.40，水泥混凝土路面采用0.42；

i——第i项路面损坏类型，相关内容见第6章；

i0——包含损坏类型总数，沥青路面取9，水泥混凝土路面取10。

表2沥青路面损坏类型

类型（i）损坏名称权重计量单位

1龟裂1.0面积m2

2纵向裂缝1.0长度m（影响宽度：0.2m）

3横向裂缝1.0长度m（影响宽度：0.2m）

4坑槽1.0面积m2

5沉陷1.0面积m2

6波浪拥包1.0面积m2

7松散1.0面积m2

8泛油0.2面积m2

9修补0.05面积m2

表3水泥混凝土路面损坏类型

类型（i）损坏名称权重计量单位

1破碎板1.0面积m2

2裂缝1.0长度m（影响宽度：0.6m）

3错台1.0长度m（影响宽度：0.6m）

4板角断裂1.0面积m2

5边角剥落1.0长度m（影响宽度：0.6m）

6坑洞1.0面积m2

7拱起1.0面积m2

8接缝料损坏0.6长度m（影响宽度：0.6m）

9露骨0.3面积m2

10修补0.05面积m2

3

DB11/T1614—2019

4.2.2.2路面行驶质量（RQI）

路面行驶质量指数（RQI）按式（5）计算。

100

RQI....................................(5)

a1IRI

1a0e

式中：

IRI——国际平整度指数；

a0——沥青路面采用0.0185，水泥路面采用0.0125；

a1——沥青路面采用0.58，水泥路面采用0.4。

4.2.3路基技术状况（SCI）

路基技术状况指数（SCI）按式（6）计算。

7

.................................(6)

SCIwi(100GDiSCI)

i1

式中：

第i类路基损坏的总扣分，最高分值为100，按表4的规定计算；

GDiSCI——

w

i——第i类路基损坏的权重，按表4取值；

i——路基损坏类型。

表4路基损坏评价标准

类型（i）损坏名称计量单位单位扣分权重（wi）

1路肩损坏m10.10

2边坡坍塌处300.25

3水毁冲沟处300.25

4路基沉降处300.15

5路基构造物损坏
