DB34/T 3574.6-2019 聚变装置铁磁性系统结构设计准则 第6部分：疲劳寿命评判方法

ICS27.120.10

F61

DB34

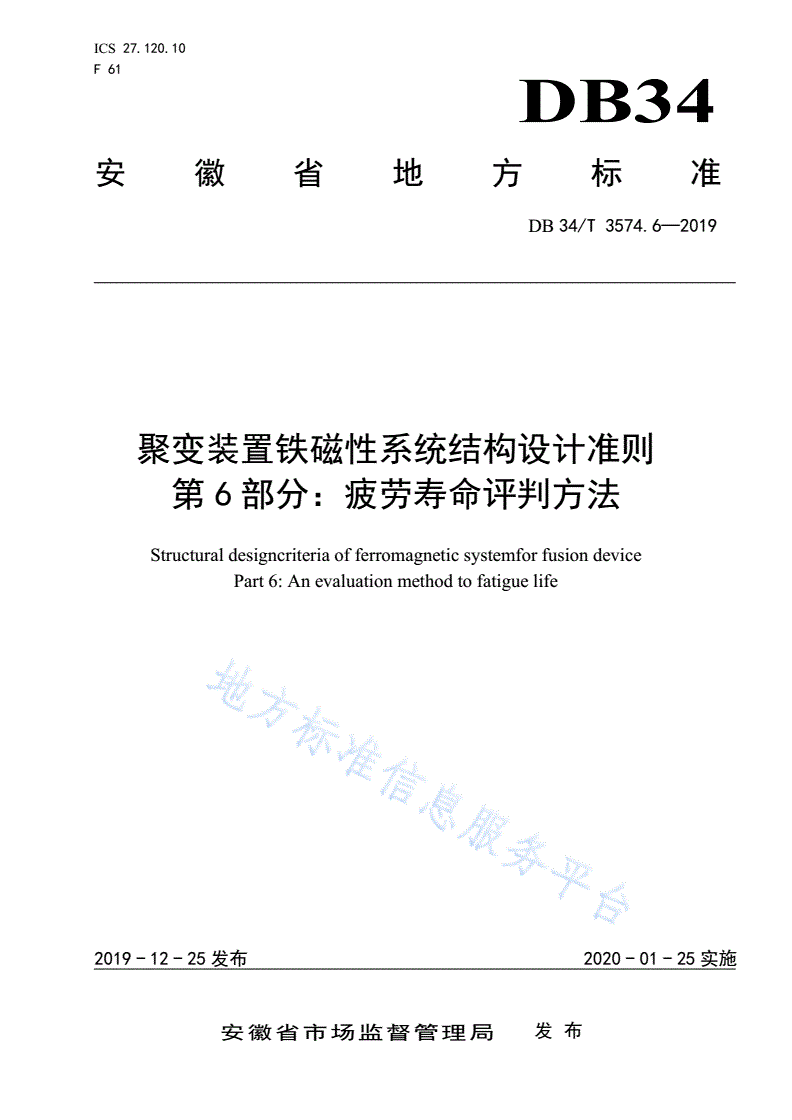

安徽省地方标准

DB34/T3574.6—2019

聚变装置铁磁性系统结构设计准则

第6部分：疲劳寿命评判方法

Structuraldesigncriteriaofferromagneticsystemforfusiondevice

Part6:Anevaluationmethodtofatiguelife

文稿版次选择

2019-12-25发布2020-01-25实施

安徽省市场监督管理局发布

DB34/T3574.6—2019

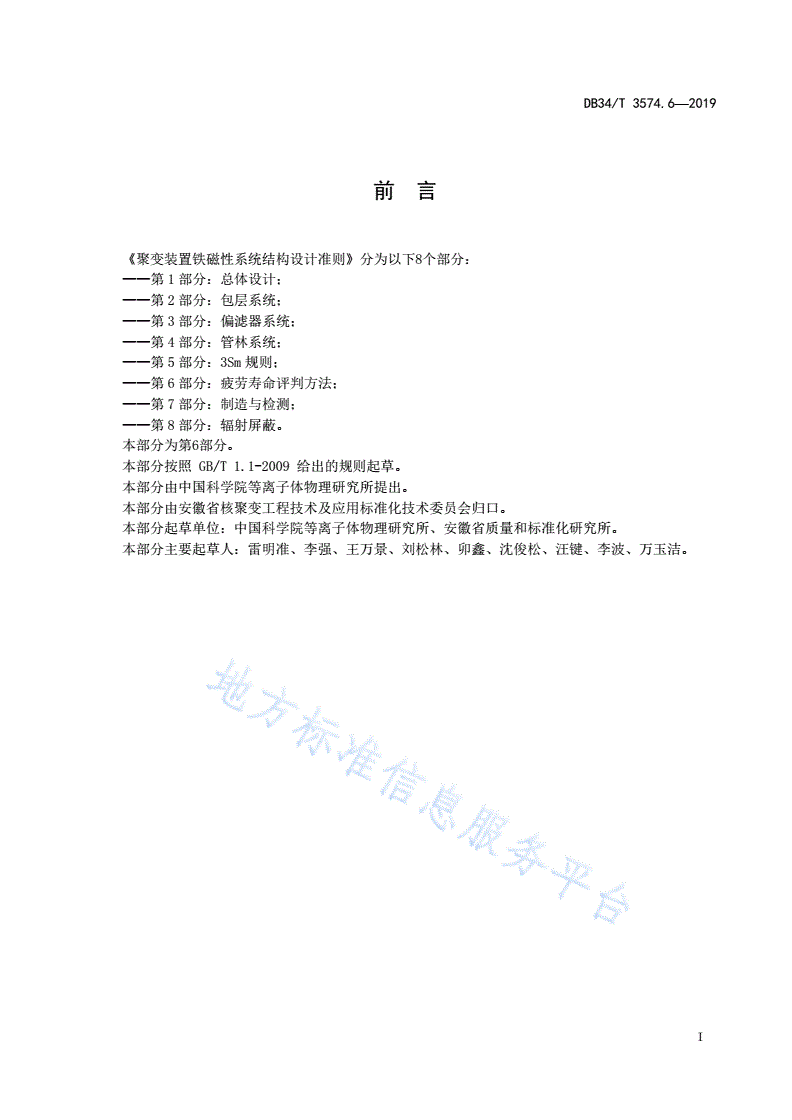

前言

《聚变装置铁磁性系统结构设计准则》分为以下8个部分：

——第1部分：总体设计；

——第2部分：包层系统；

——第3部分：偏滤器系统；

——第4部分：管林系统；

——第5部分：3Sm规则；

——第6部分：疲劳寿命评判方法；

——第7部分：制造与检测；

——第8部分：辐射屏蔽。

本部分为第6部分。

本部分按照GB/T1.1-2009给出的规则起草。

本部分由中国科学院等离子体物理研究所提出。

本部分由安徽省核聚变工程技术及应用标准化技术委员会归口。

本部分起草单位：中国科学院等离子体物理研究所、安徽省质量和标准化研究所。

本部分主要起草人：雷明准、李强、王万景、刘松林、卯鑫、沈俊松、汪键、李波、万玉洁。

I

DB34/T3574.6—2019

聚变装置铁磁性系统结构设计准则第6部分：疲劳寿命评判方法

1范围

本部分规定了聚变装置铁磁性系统结构设计的术语和定义、基本功能、疲劳寿命分析评判方法。

本部分适用于聚变装置磁性系统内部部件第一壁在数值分析时疲劳寿命的计算。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T4337-2015金属材料疲劳试验旋转弯曲方法

3术语和定义

GB/T4337-2015界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T

4337-2015中的一些术语和定义。

3.1

雨流计数法rainflowcountingmethod

根据载荷历程得到全部的载荷循环，分别计算出全循环的幅值，并根据这些幅值得到不同幅值区间

内所具有的频次。

3.2

Miner线性叠加法则minerlinearsuperpositionrule

在规律性变幅循环应力作用下，各应力对材料造成的损伤是独立进行的，并可以线性地累积成总损

伤，当各应力的寿命损伤率之和等于1时，材料将会发生疲劳。

3.3

疲劳寿命fatiguelife

达到疲劳失效判据的实际循环数。

[GB/T4337-2015，定义3.2]

3.4

疲劳
