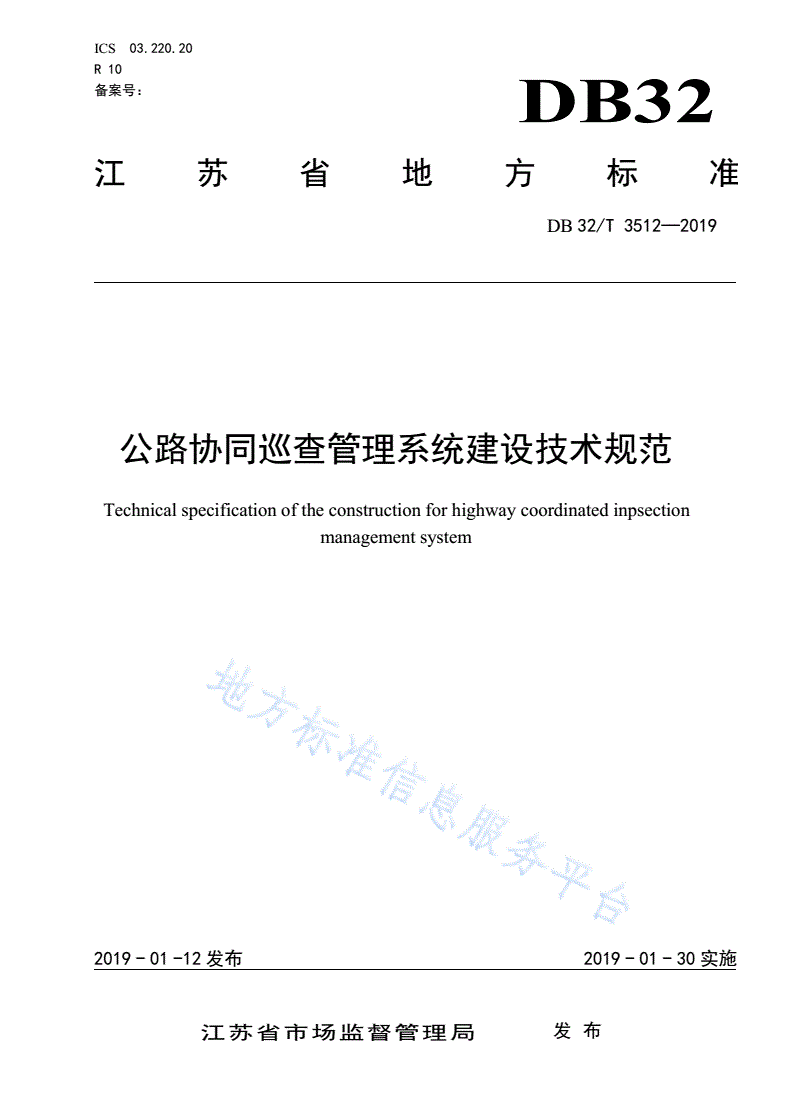

DB32/T 3512-2019 公路协同巡查管理系统建设技术规范

ICS03.220.20

R10

备案号：DB32

江苏省地方标准

DB32/T3512—2019

公路协同巡查管理系统建设技术规范

Technicalspecificationoftheconstructionforhighwaycoordinatedinpsection

managementsystem

2019-01-12发布2019-01-30实施

江苏省市场监督管理局发布

DB32/T3512—2019

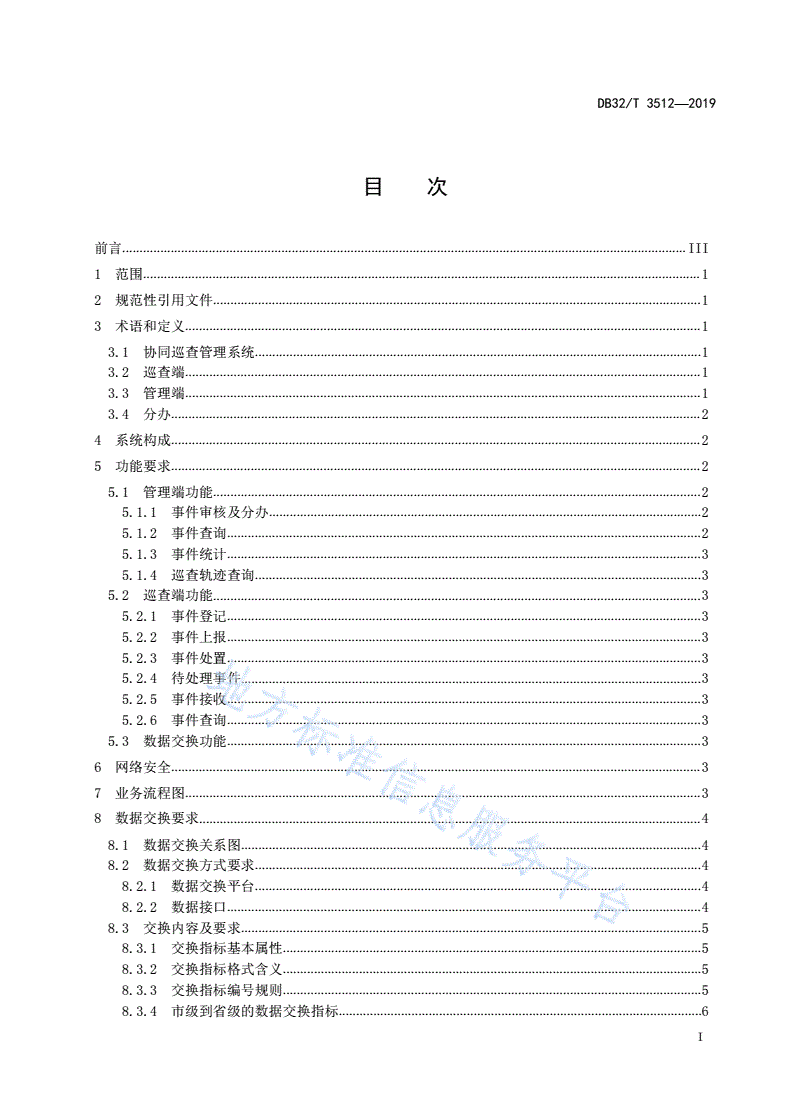

目  次

前言...................................................................................................................................................................III

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

3.1协同巡查管理系统.................................................................................................................................1

3.2巡查端.....................................................................................................................................................1

3.3管理端.....................................................................................................................................................1

3.4分办.........................................................................................................................................................2

4系统构成.........................................................................................................................................................2

5功能要求.........................................................................................................................................................2

5.1管理端功能.............................................................................................................................................2

5.1.1事件审核及分办.............................................................................................................................2

5.1.2事件查询.........................................................................................................................................2

5.1.3事件统计.........................................................................................................................................3

5.1.4巡查轨迹查询.................................................................................................................................3

5.2巡查端功能.............................................................................................................................................3

5.2.1事件登记.........................................................................................................................................3

5.2.2事件上报.........................................................................................................................................3

5.2.3事件处置.........................................................................................................................................3

5.2.4待处理事件.....................................................................................................................................3

5.2.5事件接收.........................................................................................................................................3

5.2.6事件查询.........................................................................................................................................3

5.3数据交换功能.........................................................................................................................................3

6网络安全.........................................................................................................................................................3

7业务流程图.....................................................................................................................................................3

8数据交换要求.................................................................................................................................................4

8.1数据交换关系图.....................................................................................................................................4

8.2数据交换方式要求.................................................................................................................................4

8.2.1数据交换平台.................................................................................................................................4

8.2.2数据接口.........................................................................................................................................4

8.3交换内容及要求.....................................................................................................................................5

8.3.1交换指标基本属性.........................................................................................................................5

8.3.2交换指标格式含义.........................................................................................................................5

8.3.3交换指标编号规则.........................................................................................................................5

8.3.4市级到省级的数据交换指标.........................................................................................................6

I

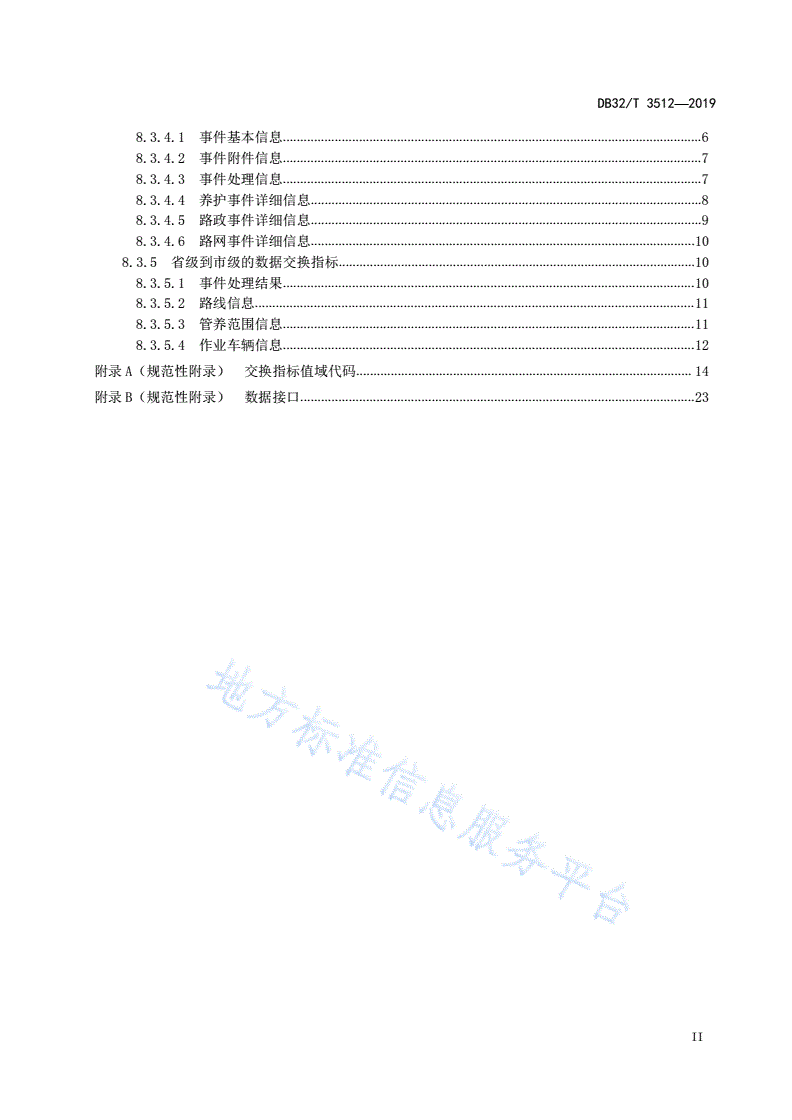

DB32/T3512—2019

事件基本信息.........................................................................................................................6

事件附件信息.........................................................................................................................7

事件处理信息.........................................................................................................................7

养护事件详细信息.................................................................................................................8

路政事件详细信息.................................................................................................................9

路网事件详细信息...............................................................................................................10

8.3.5省级到市级的数据交换指标.......................................................................................................10

事件处理结果.......................................................................................................................10

路线信息...............................................................................................................................11

管养范围信息.......................................................................................................................11

作业车辆信息.......................................................................................................................12

附录A（规范性附录）交换指标值域代码.................................................................................................14

附录B（规范性附录）数据接口..................................................................................................................23

II

DB32/T3512—2019

前  言

本标准根据GB/T1.1-2009给出的规则起草。

本标准由江苏省交通运输厅公路事业发展中心提出。

本标准由江苏省交通运输厅归口。

本标准起草单位：江苏省交通运输厅公路事业发展中心、徐州市公路管理处、苏交科集团股份有限

公司。

本标准主要起草人：颜东、周海川、殷浩、杨根龙、申雷霄、郑新、贾岩、王强、刘军、崔录库、

艾少龙、施小海。

III

DB32/T3512—2019

公路协同巡查管理系统建设技术规范

1范围

本标准规定了公路协同巡查管理系统的构成、功能要求、网络安全要求、业务流程图以及数据交换

要求。

本标准适用于江苏公路协同巡查管理系统的建设，其他道路的协同巡查管理系统的建设可参照执

行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T20270-2006信息安全技术网络基础安全技术要求

GB/T8566-2007信息技术软件生存周期过程

GB/T22239-2008信息系统安全等级保护基本要求

JTGH10-2009公路养护技术规范

JTGTH21-2011公路桥梁技术状况评定标准

JT/T697.2-2014交通信息基础数据元第2部分：公路信息基础数据元

JTGH20-2015公路技术状况评定标准

3术语和定义

下列术语和定义适用于本标准。

3.1

协同巡查管理系统coordinatedinspectionmanagementsystem

以提高公路行业管理水平和公众服务能力为目标，以路政、养护、路网巡查业务管理为基础，以无

线通信、移动终端、卫星定位、地理信息系统等信息技术为手段，科学整合路政、养护、路网巡查业务

流程，而开发建立的集事件登记、上报、审核、处理等功能为一体、省市县及巡查现场信息联动共享的

信息系统。

3.2

巡查端patrolterminal

以巡查管理外业人员（一线巡查人员）为对象，用以实现巡查事件登记、上报、接收、处理等外业

管理功能而开发的巡查管理应用终端。

3.3

管理端managmentterminal

1

DB32/T3512—2019

以巡查管理内业人员为对象，用以实现巡查事件审核、分办、统计、考核等内业管理功能而开发的

巡查管理应用终端。

3.4

分办distribute

巡查管理内业人员根据上报事件的文字、图片或视频等信息，判断事件的类型、性质，将事件作为

任务分发给指定业务人员的处理过程。

4系统构成

公路协同巡查管理系统主要由巡查端、管理端及数据交换三个部分组成，其总体框架及关系见图1：

图1公路协同巡查管理系统系统构成图

5功能要求

5.1管理端功能

5.1.1事件审核及分办

应具备巡查管理内业人员根据上报事件的文字描述、图片或视频等信息，对事件的类型、性质进行

审核确认，如需要处置，则将事件分办给指定的巡查管理外业人员进行处置。巡查管理内业人员可根据

外业人员上报的事件处置结果信息（包括图片或视频等）来审核确认事件是否处置完结，如审核确认完

结，则事件流程结束；如审核确认未完结，则继续分办给指定的巡查管理外业人员进行处置。

5.1.2事件查询

应具备巡查管理内业人员按时间、事件分类、事件状态、路线等条件对事件信息进行查询的功能。

2

DB32/T3512—2019

5.1.3事件统计

应具备巡查管理内业人员按时间、事件分类、事件状态、路线等条件，多维度地对事件信息进行统

计分析的功能。

5.1.4巡查轨迹查询

应具备巡查管理内业人员按时间、路线等条件对公路巡查轨迹进行查询，并在地图上进行直观的展

现的功能。

5.2巡查端功能

5.2.1事件登记

应具备巡查管理外业人员对新发现的巡查事件信息进行录入、保存，对已录入且还未上报的事件信

息进行修改、删除等的功能。

5.2.2事件上报

应具备巡查管理外业人员将已录入保存的事件信息上报给巡查管理内业人员；上报时如遇网络故

障，则将事件信息暂存在巡查终端，并对巡查管理外业人员进行提醒，当网络恢复时自动上报给巡查管

理内业人员的功能。

5.2.3事件处置

应具备巡查管理外业人员在事件处理完成后，将处理结果信息（包括图片或视频等）进行录入，并

上报给巡查管理内业人员的功能。

5.2.4待处理事件

应具备巡查管理外业人员按时间、路线等条件查询未处理的事件及事件的详细信息的功能。

5.2.5事件接收

应具备对巡查管理外业人员所需要处理事件的自动接收和提醒的功能。

5.2.6事件查询

应具备巡查管理外业人员按时间、事件分类、事件状态、路线等条件对事件信息进行查询的功能。

5.3数据交换功能

应具备以标准、规范的数据格式实现省级公路管理机构与市级公路管理机构之间、省级公路管理机

构与第三方之间稳定、安全、可靠的数据双向同步交换功能。

6网络安全

公路协同巡查管理系统的网络安全应遵守《中华人民共和国网络安全法》、GB/T20270-2006、GB/T

22239-2008等标准规范的要求，其等保等级要求应参照江苏省运输厅公路事业发展中心对其等保定级要

求执行。

7业务流程图

3

DB32/T3512—2019

公路协同巡查管理系统的业务流程图见图2：

图2公路协同巡查管理系统业务流程图

8数据交换要求

8.1数据交换关系图

省级公路管理机构、市级公路管理机构、第三方之间的数据交换关系图见图3：

图3公路协同巡查管理系统数据交换关系图

8.2数据交换方式要求

8.2.1数据交换平台

省级公路管理机构提供统一的数据交换平台，市级公路管理机构根据数据交换指标要求，按照数据

增量的方式，对数据交换平台进行相应的配置，以实现省市公路管理机构之间的数据双向同步交换。

8.2.2数据接口

省级公路管理机构作为数据交换服务端，部署统一的接口服务，市级公路管理机构作为数据交换的

客户端，通过调用数据接口服务进行数据实时交换，服务接口协议采用http协议传输数据，数据交换格

式统一采用Json报文格式进行描述，编码方式UTF-8。具体数据交换接口定义见附录B。

4

DB32/T3512—2019

8.3交换内容及要求

8.3.1交换指标基本属性

交换指标基本属性见表1：

表1交换指标基本属性

序号名称约束说明

1编号M交换指标的唯一标识符

2标识符M用英文表示的数据项标识，首字母大写，中间不空格

3指标名称M每个交换指标的中文称谓

4指标说明M交换指标内容的描述与解释

5指标格式O从业务角度规定的指标格式要求

6值域O采用代码表示的指标项取值范围

7计量单位O数据交换指标值的计量单位

8填写要求O说明指标的填写要求

注：M-必备；O-可选

8.3.2交换指标格式含义

交换指标格式含义见表2：

表2交换指标格式含义

序号字符类型含义

1a字符型

2n数值型数字字符

3d日期型采用YYYYMMDD格式,YYYY表示年份，MM表示月份，DD表示日期

4t时间型采用hhmmss格式，hh表示小时，mm表示分钟，ss表示秒

5b二进制图片、文件等各类文本

6bl布尔型数据的逻辑判断值，1-True(真)；0-False(假)

区分数字字符个数与小数点后小数位数的分隔符，“，”前为数字字符个数，“，”

7，字符型

后为小数点后小数位数

8..字符型字符型数据的最小长度到最大长度的分隔符

8.3.3交换指标编号规则

由系统编号、指标分类编号、指标顺序编号共10位数字码组成，具体见图4：

5

DB32/T3512—2019

图4公路协同巡查管理系统交换指标编号规则

8.3.4市级到省级的数据交换指标

事件基本信息

事件基本信息（通用）指标见表3：

表3事件基本信息

指标计量填写

编号标识符指标名称指标说明值域

格式单位要求

事件编号（事按照一定规则赋予事件的字符编a..24

0005000001EventCode必填

件ID）码信息

事件发生的具体时间，用年月日

0005000002EventTime时间dt必填

时分秒来表示

0005000003EventWeather天气事件发生时的天气情况a..50必填

0005000004EventRoute路线巡查路线编码a..15必填

0005000005EventCar巡查车辆巡查车辆车牌号码a..50

0005000006EventPerson巡查人员上路巡查人员姓名a..100必填

0005000007EventPosition路线方向巡查路线的方向a..10见A.2必填

巡查（检查）

0005000008CompanyCode巡查单位名称a..32必填

单位

0005000009EventStart事件起点桩号事件发生位置起点桩号n9,3km必填

0005000010EventEnd事件止点桩号事件发生位置终点桩号n9,3km

必填

0005000011EventType事件分类事件的分类a..2见A.3

6

DB32/T3512—2019

表3（续）

指标计量填写

编号标识符指标名称指标说明值域

格式单位要求

0005000012EventLongitude事件地点经度事件发生位置的经度n12,3必填

0005000013EventLatitude事件地点纬度事件发生位置的纬度n12,3必填

0005000014EventDes事件描述描述事件的详细情况a..500

0005000015EventState事件状态用于描述事件的状态a..10见A.3必填

0005000016ReportPerson上报人事件上报人a..32必填

事件保存时的时间，用年月日时

0005000017SaveTime保存时间dt

分秒来表示

事件上报的时间，用年月日时分

0005000018ReportTime上报时间dt必填

秒来表示

0005000019ReportCompany上报单位事件上报的单位a..32必填

0005000020Remarks备注用于对事件做进一步描述a..60

0005000021UpdateFlag更新标志用于标示该信息是更新还是新增a1见A.5

0005000022UpdateTime更新时间用于记录该条信息更新的时间dt

事件附件信息

事件附件信息见表4：

表4事件附件信息

指标计量填写

编号标识符指标名称指标说明值域

格式单位要求

事件编号（事按照一定规则赋予事件的字符编a..24

0005000030EventCode必填

件ID）码信息

0005000031FileID附件ID用于标示文件的编号a..80必填

0005000032FileName附件名称附件名称a..46

附件类型见

0005000033FileType文件的类型a..10必填

A.6

附件存储位

0005000034FilePath文件在服务器上储存的位置a..500必填

置

更新标志见

0005000035UpdateFlag用于标示该信息是更新还是新增a1

A.5

0005000036UpdateTime更新时间用于记录该条信息更新的时间dt

事件处理信息

事件处理信息见表5：

7

DB32/T3512—2019

表5事件处理信息

指标计量填写

编号标识符指标名称指标说明值域

格式单位要求

事件编号（事按照一定规则赋予事件的字符编a..24

0005000040EventCode必填

件ID）码信息

0005000041CompanyCode单位ID事件处理单
