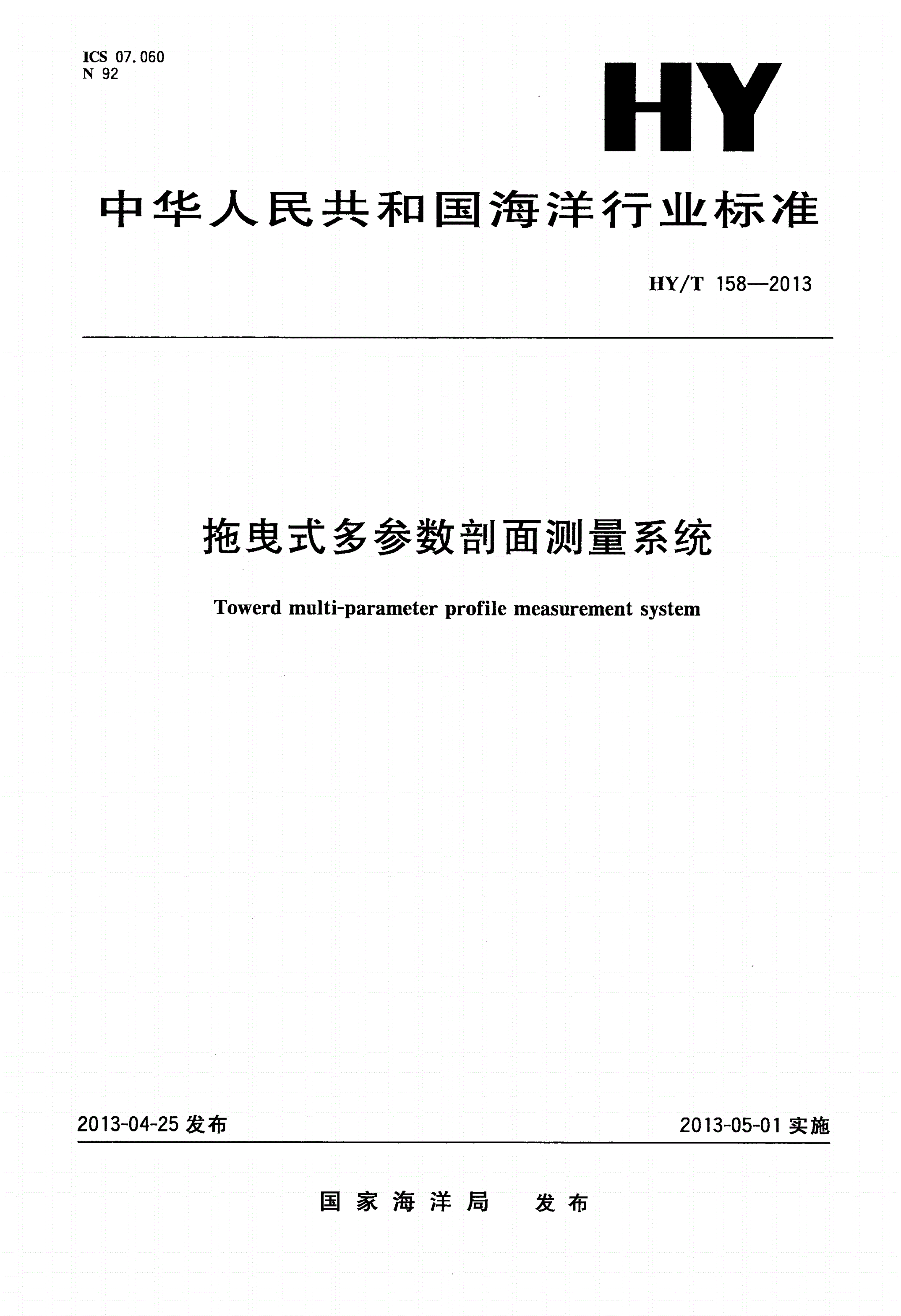

HY/T 158-2013 拖曳式多参数剖面测量系统

ICS07.060

N92

中华人民共和国海洋行业标准

/—

HYT1582013

拖曳式多参数剖面测量系统

Towerdmulti-arameterrofilemeasurementsstem

ppy

ㅤㅤㅤㅤ

2013-04-25发布2013-05-01实施

国家海洋局发布

/—

HYT1582013

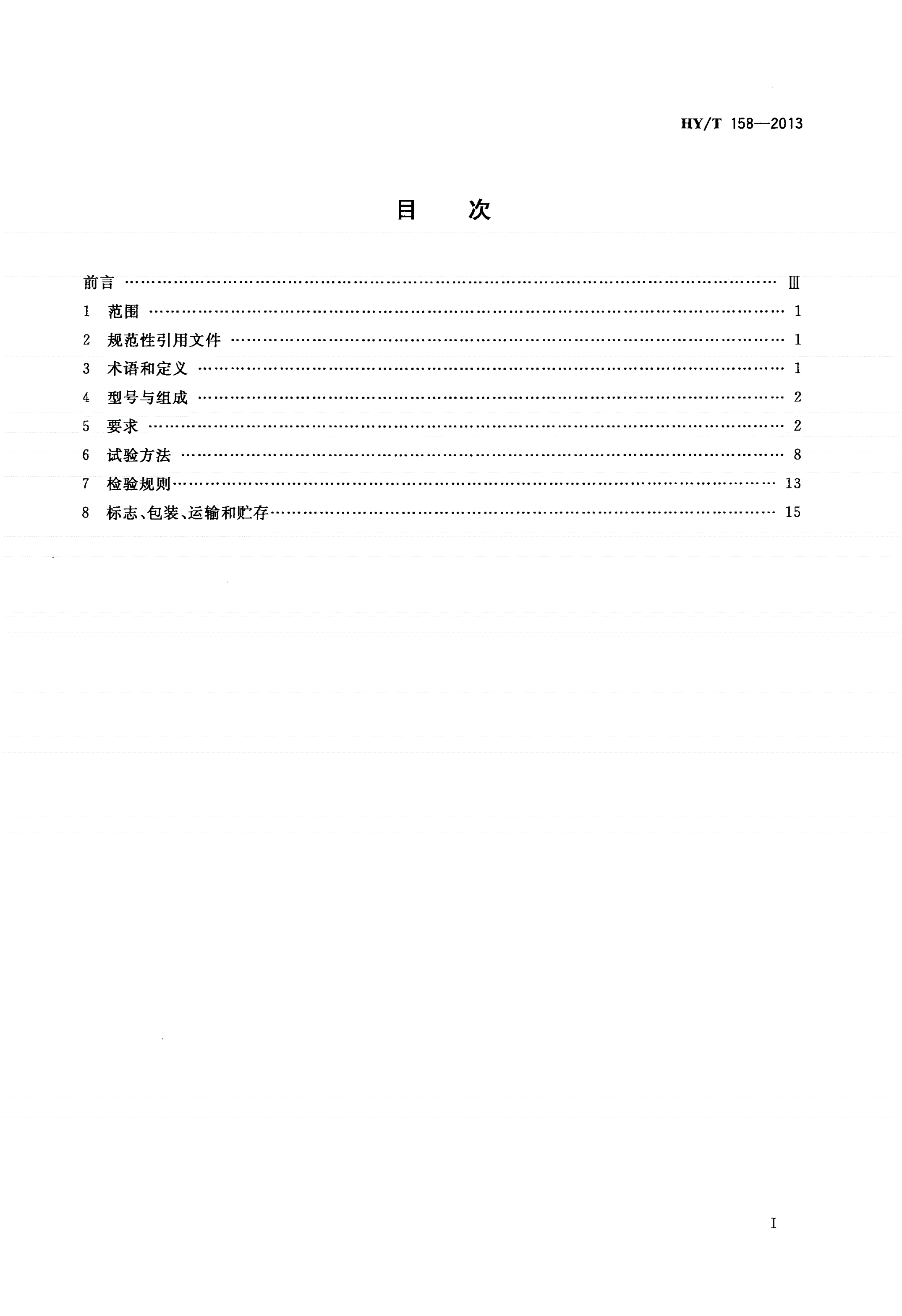

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4型号与组成………………2

5要求………………………2

6试验方法…………………8

7检验规则…………………13

、、

8标志包装运输和贮存…………………15

ㅤㅤㅤㅤ

Ⅰ

/—

HYT1582013

拖曳式多参数剖面测量系统

1范围

、、、、、、

本标准规定了拖曳式多参数剖面测量系统的型号与组成要求试验方法检验规则标志包装运

输和贮存。

()、、

本标准适用于海洋等宽水域测量用拖曳式多参数剖面测量系统以下简称拖剖系统的设计生产

试验和验收。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/:()

计数抽样检验程序第部分按接收质量限检索的逐批检验抽样计划

GBT2828.11AQL

/—船舶电气与电子设备的电磁兼容性

GBT102502007

/:

海洋调查规范第部分总则

GBT12763.11

/—海洋仪器术语

HYT0081992

:

海洋仪器基本环境试验方法试验低温试验

HY016.2A

ㅤㅤㅤㅤ

:

海洋仪器基本环境试验方法试验低温贮存试验

HY016.3Ha

:

海洋仪器基本环境试验方法试验高温试验

HY016.4B

:

海洋仪器基本环境试验方法试验高温贮存试验

HY016.5Hb

:

海洋仪器基本环境试验方法试验温度变化试验

HY016.6N

—:

海洋仪器基本环境试验方法试验盐雾试验

HY016.101992Ka

:

海洋仪器基本环境试验方法试验振动试验

HY016.11Fc

:

海洋仪器基本环境试验方法试验冲击试验

HY016.12Ea

:

海洋仪器基本环境试验方法试验连续冲击试验

HY016.13Eb

:

海洋仪器基本环境试验方法试验倾斜和摇摆试验

HY016.14Ec

:

海洋仪器基本环境试验方法试验水静压力试验

HY016.15Q

/—海洋仪器分类及型号命名办法

HYT0421996

3术语和定义

/—界定的以及下列术语和定义适用于本文件。

HYT0081992

3.1

拖体towedunderwatervehichle

(),。

通过控制指令调节机翼攻角或沉降器在水中做周期性升降运动和定深运动的拖曳体

:、()、、。

注拖体通常由机身机翼或沉降器水平翼垂直翼和电气密封舱等部分组成

3.2

拖缆towcable

、,。

内部为电气传输芯线外层为铠装用于传输信号和拖动拖曳体的缆索

1

/—

HYT1582013

3.3

导流套fairinassembl

gy

对拖缆的水中运动起减阻和防抖动作用的流线型体。

3.4

流线型拖缆fairedcable

,,。

用来连接拖曳体为了减小阻力和振动其上附有对称的一片片的导流罩所组成的拖缆

:,、。

注一端配有承力拖头及电连接器另一端配有滑环电连接器

3.5

螺旋扶正机构siralmechanismforuriht

ppg

,。

通过螺旋方式改变导流套导边方向使导流套能垂直向上和向下的机构

3.6

收放装置cassetledevice

,。

利用拖动轮上装有的螺旋扶正机构使流线型拖缆能顺利通过的装置

4型号与组成

4.1型号命名

/—,

拖剖系统型号命名按规定的原则确定为其中区分号表示深度剖面测

HYT0421996CZT××

。。

量范围区分号与深度剖面测量范围对应关系见表1

表1区分号与深度剖面测量范围的对应关系

ㅤㅤㅤㅤ

深度剖面测量范围

区分号

m

15~50

25~100

35~200

45~500

4.2组成

()、、、、()、

拖剖系统主要由拖体含电气密封舱等传感器流线型拖缆收放装置绞车含绞车控制柜等

、(、)。

电源控制单元含工控机显示器和甲板单元和软件等组成

5要求

5.1一般要求

5.1.1外观

各部分外观要求如下:

)、,、;

a拖体表面漆层色泽应均匀光滑牢固无伤痕裂纹和尖锐边缘

)、;

b导流套表面应光滑无伤痕和缺口

),,。

c绞车和收放装置外表应无伤痕无锈斑涂层平整

2

/—

HYT1582013

5.1.2信息接口

、、。

拖剖系统应与GPS测深仪驾驶室有信息接口

5.1.3电气特性

5.1.3.1供电和功耗

+22

、、;

拖剖系统在交流220V50Hz和交流380V±38V50Hz条件下应能正常工作交流220V条

-33

,。

件下的耗电量应不大于1kW交流380V条件下的耗电量应不大于15kW

5.1.3.2绝缘电阻

拖剖系统绝缘电阻要求如下:

)交流电输入端的绝缘电阻应不小于;

a10MΩ

)流线型拖缆绝缘电阻应不小于。

b1MΩ

5.2使用性能

5.2.1使用条件

拖剖系统的使用条件要求如下:

):;

工作海况不大于级

a4

)工作航速:;

b5kn~9kn

):;

c拖体投放与回收航速不大于4kn

ㅤㅤㅤㅤ

)(),

适装船舶船尾部应提供形架或门式框架其尺寸应能满足收放装置的安装和拖体的收

dA

,,;

放承载力应不小于50kN船舶的排水量和尾甲板使用面积要求见表2

)拖剖系统传感器应按传感器规定周期或按用户使用需要进行检测或校准。

e

表2适装船舶

适装船舶

区分号排水量尾甲板使用面积

()()

长宽

tm×m

1≥60≥4×3

2≥200≥4×4

3≥1000≥6×4

4≥3000≥8×4

5.2.2深度剖面测量范围

拖体能够下潜实现的深度剖面测量范围按表规定。

1

5.2.3运动轨迹和姿态

,,

在规定的航速和下潜深度范围内拖体以波浪式运动和定深运动为主要工作方式其姿态应满足波

浪式运动轨迹和定深运动要求。

3

/—

HYT1582013

5.2.4投放与回收

,。

在航速不大于4kn时能实现拖体的安全投放与回收

5.2.5计量性能

。、、、、

拖剖系统的计量性能决定于集成在拖体上的传感器传感器宜选用温度电导率压力溶解氧

、、、、、,。

值浊度叶绿素硝酸盐亚硝酸盐磷酸盐和硅酸盐等传感器并可根据用户要求选用传感器

pHa

性能由用户与制造商协商确定。

5.2.6显示与控制

、、、、

拖剖系统控制单元实时显示拖体在水中运动深度剖面测量范围纵横摇姿态传感器参数GPS

、、,。

参数时间航向和航速等并可控制拖体做波浪式轨迹运动和定深运动

5.3技术性能

5.3.1绞车收放速度范围

绞车的收放速度范围://。

0.01ms~0.8ms

5.3.2拖缆断裂强度

拖缆断裂强度应不小于48kN。

5.3.3绞车和收放装置的承载力

ㅤㅤㅤㅤ

,,。

绞车和收放装置在表规定的承载力下应不损坏且能正常工作

3

表3绞车和收放装置的承载力

承载力

名称区分号

kN

18

210

绞车

315

420

收放装置所有30

5.3.4信号采集和信号传输能力

信号采集和信号传输能力要求:

)拖体提供足够的标准采集传输通道;

a

)信号传输速率应不小于/。

b9600bits

5.3.5拖体空间集成能力

拖体宜具有以下空间集成能力:

a)尺寸不大于的传感器只;

Φ63mm×610mm1

)();

尺寸不大于的传感器只套

bΦ40mm×300mm21

4

/—

HYT1582013

)尺寸不大于的传感器只;

cΦ50mm×330mm1

)尺寸不大于的传感器只;

dΦ63mm×200mm1

)尺寸不大于();

的传感器只套

eΦ127mm×400mm31

)尺寸不大于的传感器只;

fΦ50mm×330mm1

)尺寸不大于的传感器只;

gΦ35mm×230mm1

)还可外挂尺寸不大于的传感器只。

hΦ150mm×800mm2
