MT/T 548-1996 单体液压支柱使用规范

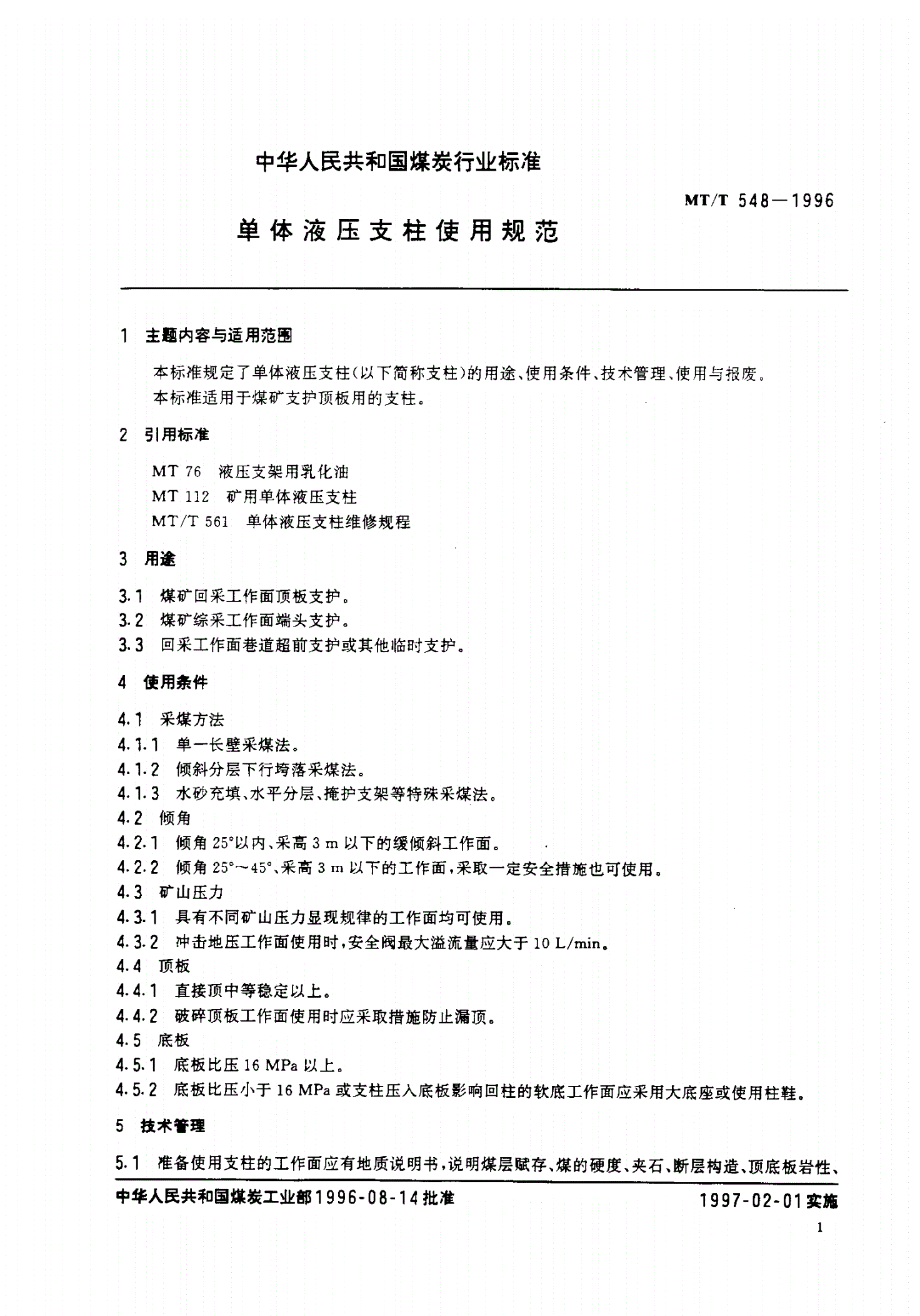

中华人民共和国煤炭行业标准

MT/'r548一1996

单体液压支柱使用规范

1主题内容与适用范围

本标准规定了单体液压支柱以厂简称支柱的用途、使用条件、技术管理、使用与报废

本标准适用于煤矿支护顶板用的支柱。

2引用标准

MT76液压支架用乳化油

MTI工2矿用单体液压支柱

MT/T561单体液压支柱维修规程

3用途

3.1煤矿回采工作面顶板支护。

3.2煤矿综采工作面端头支护

3.3回采工作面巷道超前支护或其他临时支护。

4使用条件

4.1采煤方法

4门.1单一长壁采煤法。

4.1.2倾斜分层下行垮落采煤法。

4.1.3水砂充填、水平分层、掩护支架等特殊采煤法。

4.2倾角

4.2.1倾角25以内、采高3m以下的缓倾斜工作面。

4.2.2倾角25'^450、采高3m以下的工作面，采取一定安全措施也可使用。

4.3矿山压力

4.3.1具有不同矿山压力显现规律的工作面均可使用。

4.3.2冲击地压工作面使用时，安全阀最大溢流量应大于10L/mine

4.4顶板

4.4.1直接顶中等稳定以上。

4.4.2破碎顶板工作面使用时应采取措施防止漏顶

4.5底板

4.5.1底板比压16MPa以上。

4.5.2底板比压小于16MPa或支住压人底板影响回柱的软底工作面应采用大底座或使用柱鞋。

5技术管理

5.1准备使用支柱的工作面应有地质说明书，说明煤层赋存、煤的硬度、夹石、断层构造、顶底板岩性、

中华人民共和国煤炭工业部1996一08一14批准1997一02一01实施

MT/T548一1996

水文地质等情况

5.2对同一煤层临近工作面进行矿压观测，摸清矿压显现规律。

5.3根据地质说明书和矿压观测资料等，由采区编制作业规程。作业规程按规定程序审批后，工作面方

可投产

5.4支柱选型:

5.4.1根据矿压资料、顶板管理方式和支柱额定工作阻力确定合理的排距和柱距。

5.4.2支柱规格按式1、式2选择:

11,、Mm，一H一“·································……1

H_Mm,。一H一b一s·································……2

式中Hx支柱最大高度;

H-11—支柱最小高度;

M--最大采高;

M“.一最小采高;

11-一顶梁高度;

u-一支柱达到初撑时液体压缩量，一般a10mm;

b一安全回柱高度，中厚煤层b50mm,薄
