GB/T 24973-2010 收费用电动栏杆

ICS03．220．20；93．080．30

P66

a亘

中华人民共和国国家标准

24973--2010

GB／T

收费用电动栏杆

2010-08-09发布2010—12—01实施

丰瞀鹳鬻瓣訾襻瞥翼发布中国国家标准化管理委员会促19

GB／T24973--2010

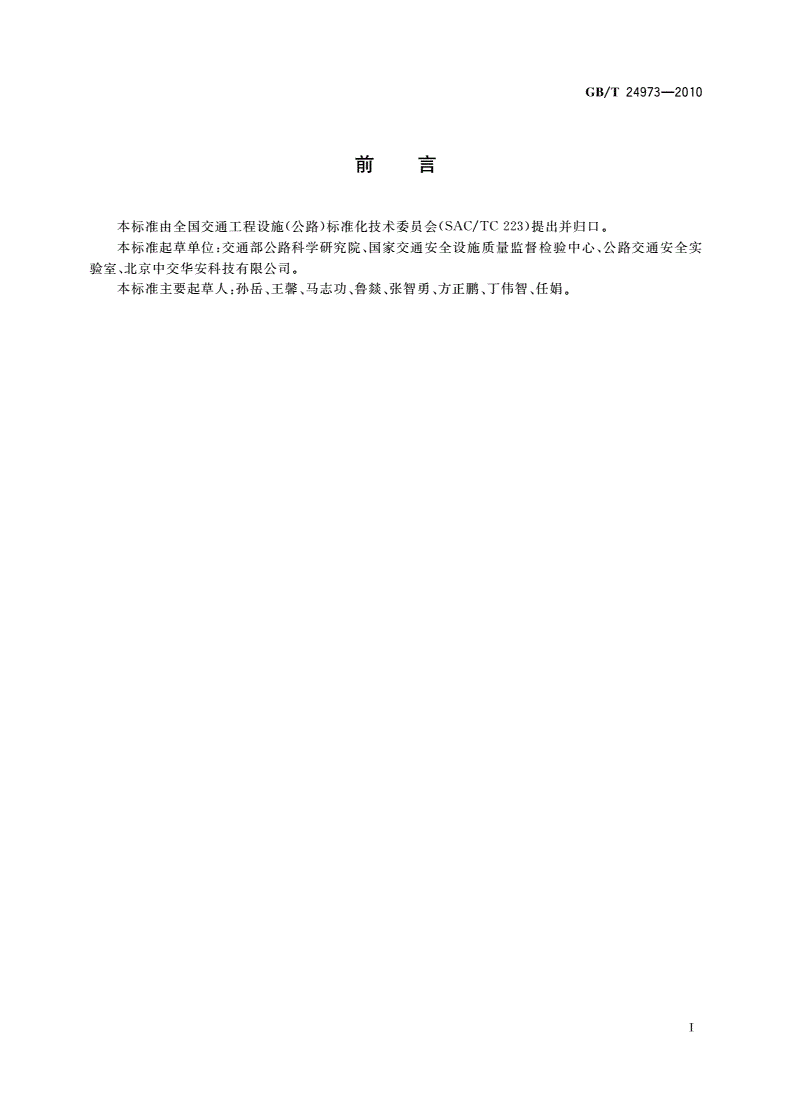

前言

本标准由全国交通工程设施(公路)标准化技术委员会(SAC／TC223)提出并归口。

本标准起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心、公路交通安全实

验室、北京中交华安科技有限公司。

本标准主要起草人：孙岳、王馨、马志功、鲁皴、张智勇、方正鹏、丁伟智、任娟。

24973--2010

GB／T

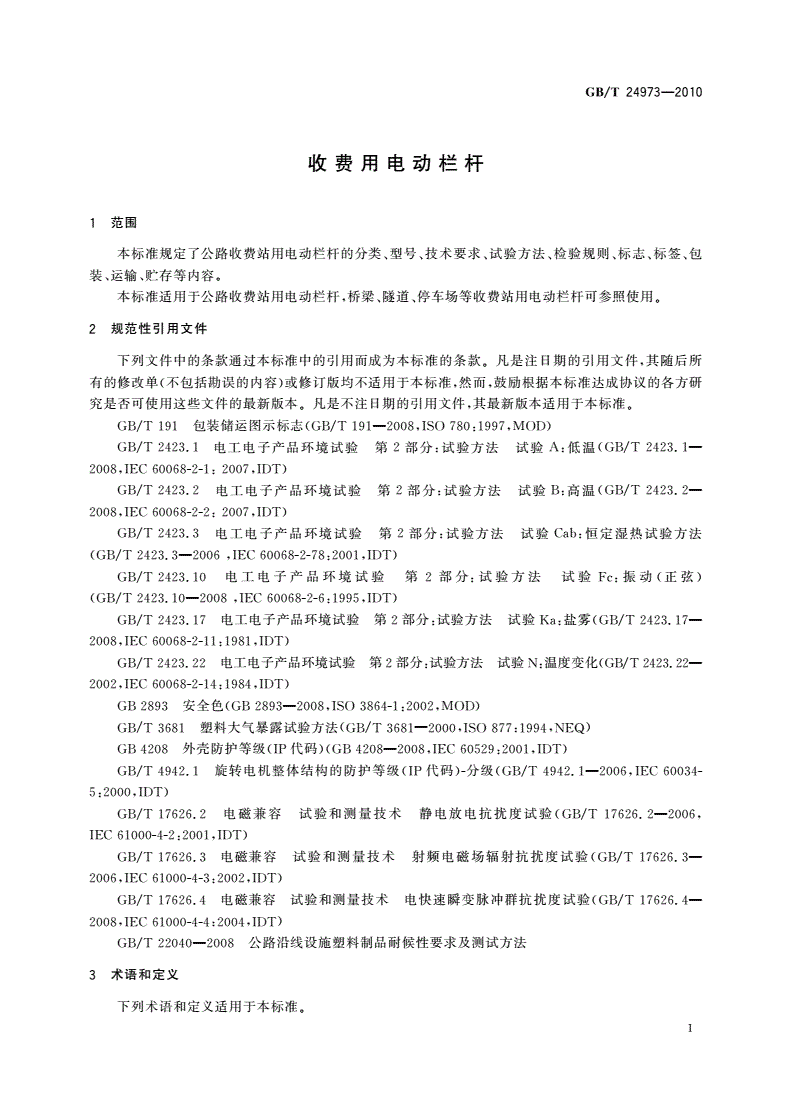

收费用电动栏杆

1范围

本标准规定了公路收费站用电动栏杆的分类、型号、技术要求、试验方法、检验规则、标志、标签、包

装、运输、贮存等内容。

本标准适用于公路收费站用电动栏杆，桥梁、隧道、停车场等收费站用电动栏杆可参照使用。

2规范性引用文件

下列文件中的条款通过本标准中的引用而成为本标准的条款。凡是注日期的引用文件，其随后所

有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研

究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

191

GB／T191包装储运图示标志(GB／T2008，ISO780：1997，MOD)

2423．12423．1一一

GB／T电工电子产品环境试验第2部分：试验方法试验A：低温(GB／T

2008，IEC60068—2—1：2007，IDT)

2423．22423．2--

GB／T电工电子产品环境试验第2部分：试验方法试验B：高温(GB／T

2008，IEC60068—2-2：2007，IDT)

GB／T

2423．3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验方法

2423．3—2006，IEC60068～2—78：2001，IDT)

(GB／T

GB／T2423．10电工电子产品环境试验第2部分：试验方法试验Fc：振动(正弦)

60068—2—6：1995，IDT)

(GB／T2423．10一2008，IEC

2423．17…

GB／T2423．17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾(GB／T

2008，IEC60068—2-11：1981，IDT)

2423．222423．22～一

GB／T电工电子产品环境试验第2部分：试验方法试验N：温度变化(GB／T

2002，IEC60068—2—14：1984，IDT)

GB3864—1：2002，MOD)

2893安全色(GB2893--2008，ISO

3681

GB／T3681塑料大气暴露试验方法(GB／T2000，ISO877：1994，NEQ)

GB4208--2008，IEC60529：2001，IDT)

4208外壳防护等级(IP代码)(GB

60034—

GB／T4942．1旋转电机整体结构的防护等级(IP代码)一分级(GB／T4942．1—2006，IEC

5：2000，IDT)

17626．217626．2

GB／T电磁兼容试验和测量技术静电放电抗扰度试验(GB／T2006，

IEC

61000—4—2：2001，IDT)

GB／T17626．3电磁兼容

试验和测量技术射频电磁场辐射抗扰度试验(GB／T】7626．3

2006，IEC61000-4—3：2002，IDT)

GB／T17626．4电磁兼容17626．4

试验和测量技术电快速瞬变脉冲群抗扰度试验(GB／T

2008，IEC61000—4—4：2004，IDT)

22040

GB／T2008公路沿线设施塑料制品耐候性要求及测试方法

3术语和定义

下列术语和定义适用于本标准。

24973--2010

GB／T

3．1

electricbarrier

电动栏杆toll

通过控制器控制电动机驱动高出地面的栏杆臂绕特定的轴向旋转起落来阻挡车辆通行和控制车辆

进出的机械设备。

3．2

控制开关driverkey

近程或远程操作栏杆臂起落的电子或机械设备。

3．3

condition

堵转状态locked-rotor

电动机在通电条件下转子堵住时的状态。

4分类与型号

4．1分类

电动栏杆按交通流方向栏杆臂下落关闭一侧，分为左侧型和右侧型。见图1、图2。电动栏杆由栏

杆臂、机箱、连接件、控制开关及机箱内部电机、电控装置与一系列机械装置等组成。

交通流方向交通流方向

图1图2

4．2型号

产品型号命名如下

为A，B，C

F——快速，O——普通，s——低速

写字母大写

大写字母

5技术要求

5．1适用条件

5．1．1安装及使用环境：户外无气候防护。

5．1．2环境温度

产品适合使用温度分为三级：

——A级：一20℃～+55℃；

——B级：一40℃～+50℃；

——C级：一55℃～十45℃。

2

GB／T24973--2010

5．1．3相对湿度：不大于98％。

5．2材料要求

箱体宜采用不锈钢或2rnm以上厚的Q235钢板或同等强度相当的材料，表面均需喷涂有机涂层，

涂层厚度不小于o．076mm；栏杆臂可采用普通铝合金，也可用PVC、碳素纤维等材料制成。

5．3形状、尺寸要求

5．3．1机箱为长方体，长、宽、高尺寸应符合表1规定：

表1机箱长、宽、高尺寸
