GB/T 25020.1-2010 电气化铁路接触网钢支柱 第1部分：格构式支柱

ICS29.280

S82

中华人民共和国国彖标准

GB/T25020.1—2010

电气化铁路接触网钢支柱

第1部分:格构式支柱

Steelpoleforoverheadcontactsystemofelectrifiedrailway—

Part1:Latticepole

2010-09-02发布2010-12-01实施

GB/T25020.1—2010

■ir■■i

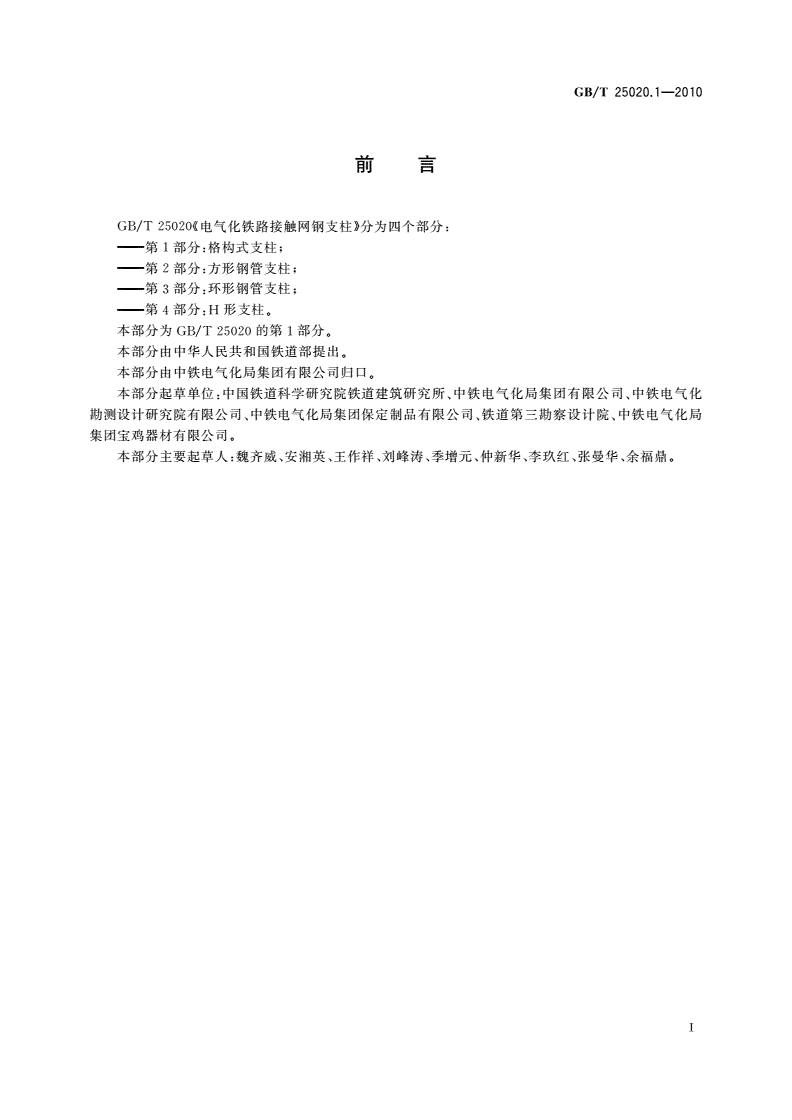

刖吕

GB/T25020《电气化铁路接触网钢支柱》分为四个部分：

第1部分:格构式支柱；

——第2部分:方形钢管支柱；

——第3部分:环形钢管支柱；

——第4部分:H形支柱。

本部分为GB/T25020的第1部分。

本部分由中华人民共和国铁道部提出"

本部分由中铁电气化局集团有限公司归口。

本部分起草单位：中国铁道科学研究院铁道建筑研究所、中铁电气化局集团有限公司、中铁电气化

勘测设计研究院有限公司、中铁电气化局集团保定制品有限公司、铁道第三勘察设计院、中铁电气化局

集团宝鸡器材有限公司。

本部分主要起草人:魏齐威、安湘英、王作祥、刘峰涛、季增元、仲新华、李玖红、张曼华、余福鼎。

T

GB/T25020.1—2010

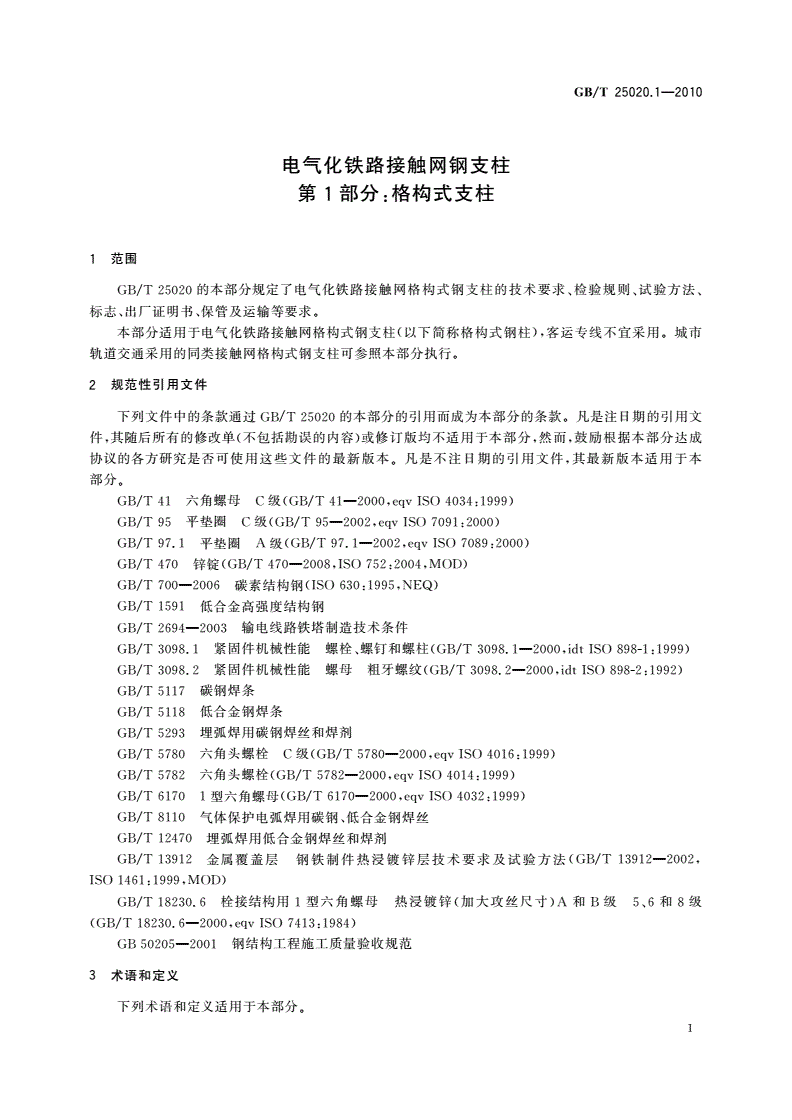

电气化铁路接触网钢支柱

第1部分:格构式支柱

1范围

GB/T25020的本部分规定了电气化铁路接触网格构式钢支柱的技术要求、检验规则、试验方法、

标志、出厂证明书、保管及运输等要求。

本部分适用于电气化铁路接触网格构式钢支柱(以下简称格构式钢柱)，客运专线不宜采用。城市

轨道交通采用的同类接触网格构式钢支柱可参照本部分执行。

2规范性引用文件

下列文件中的条款通过GB/T25020的本部分的引用而成为本部分的条款。凡是注日期的引用文

件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成

协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本

部分。

GB/T41六角螺母C级(GB/T41—2000,eqvISO4034：1999)

GB/T95平垫圈C级(GB/T95—2C02,eqvISO7091：2000)

GB/T97.1平垫圈级(GB/T97.1—2002,eqvISO7089：2000)

GB/T470锌锭(GB/T470—2008,IS()752:2004,MOD)

GB/T700—2006碳素结构钢(ISO630：1995,NEQ)

GB/T1591低合金高强度结构钢

GB/T2694—2003输电线路铁塔制造技术条件

GB/T309&1紧固件机械性能螺栓、螺钉和螺柱(GB/T3098.1—2000,idtISO898-1：1999)

GB/T3098.2紧固件机械性能螺母粗牙螺纹(GB/T3098.2—2000,idtISO898-2：1992)

GB/T5117碳钢焊条

GB/T5118低合金钢焊条

GB/T5293埋弧焊用碳钢焊丝和焊剂

GB/T5780六角头螺栓C级(GB/T5780—2000,eqvISO4016：1999)

GB/T5782六角头螺栓(GB/T5782—2000,eqvISO4014：1999)

GB/T61701型六角螺母(GB/T6170—2000,eqvISO4032：1999)

GB/T8110气体保护电弧焊用碳钢、低合金钢焊丝

GB/T12470埋弧焊用低合金钢焊丝和焊剂

GB/T13912金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法(GB/T13912—2002,

ISO1461：1999,MOD)

GB/T18230.6栓接结构用1型六角螺母热浸镀锌(加大攻丝尺寸)和B级5、6和8级

(GB/T18230.6—2000,eqvISO7413：1984)

GB50205—2001钢结构工程施T质量验收规范

3术语和定义

下列术语和定义适用于本部分。

1

GB/T25020.1—2010

3.1

标准检验弯矩standardtestbendingmoment

支柱在承载能力极限状态下，基础顶面处（支柱法兰盘底面）悬挂方向的弯矩标准值，即支柱的标称

容量，用“Mk”表示，此时风速对应结构设计风速。

3.2

高强度螺栓连接副setofhighstrengthbolt

高强度螺栓和与之配套的螺母、垫圈的总称。

3.3

普通螺栓连接副setofgenericbolt

普通螺栓和与之配套的螺母、垫圈的总称。

3.4

环境温度ambienttemperature

制作或安装时现场的温度。

3.5

局部厚度partialthickness

在基本测量面内进行规定次数厚度测量的算术平均值。

4分类与命名

4.1分类

格构式钢柱为一立体桁架结构，分为软横跨钢柱和直腿桥钢柱。格构式钢柱的规格、外形尺寸及检

验弯矩见表1、表2。

表1钢柱的规格、外形尺寸及标准检验弯矩

柱高/柱底尺寸/柱顶尺寸/

标准检验弯矩Mk/

钢柱规格mmmmm

kN・m

LAih2

C150

150

y

c200

200

y

「、150

150131000600500400

厂、200

200

八250

250

厂、200

200

151200800400400

八250

250

『、300

G~300

r、350

350151200800400400

r、400

G百400

2

GB/T25020.1—2010

表1（续）

柱高/柱底尺寸/柱顶尺寸/

标准检验弯矩Mk/

钢柱规格mmmmm

kN・m

LAih2b2

C450

G百450

c500

(T_500

151200800400400

c550

(Il5550

c600

(T~600

八200

200

厂250

Gz—250

c300

300

15800600400300

c350

350

C400

400

450
