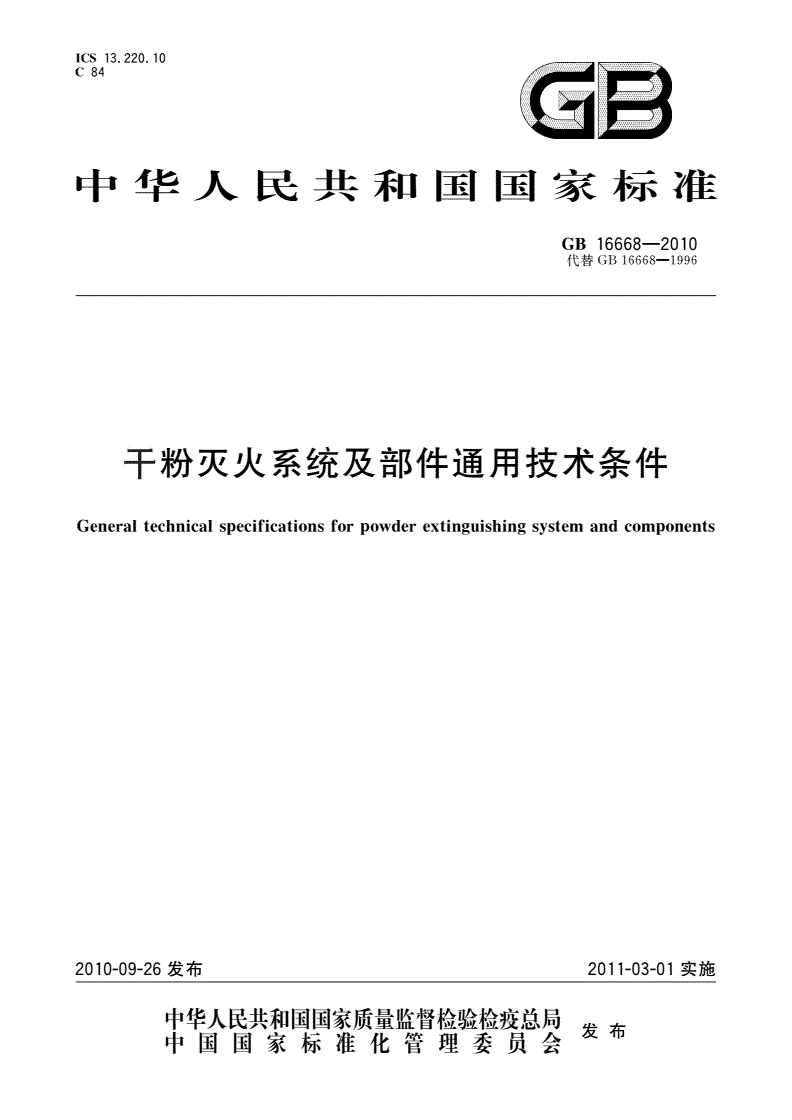

GB 16668-2010 干粉灭火系统及部件通用技术条件

ICS13.220.10

C84

中华人民共和国国家标准

—

GB166682010

代替—

GB166681996

干粉灭火系统及部件通用技术条件

Generaltechnicalsecificationsforowderextinuishinsstemandcomonents

ppggyp

2010-09-26发布2011-03-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

—

GB166682010

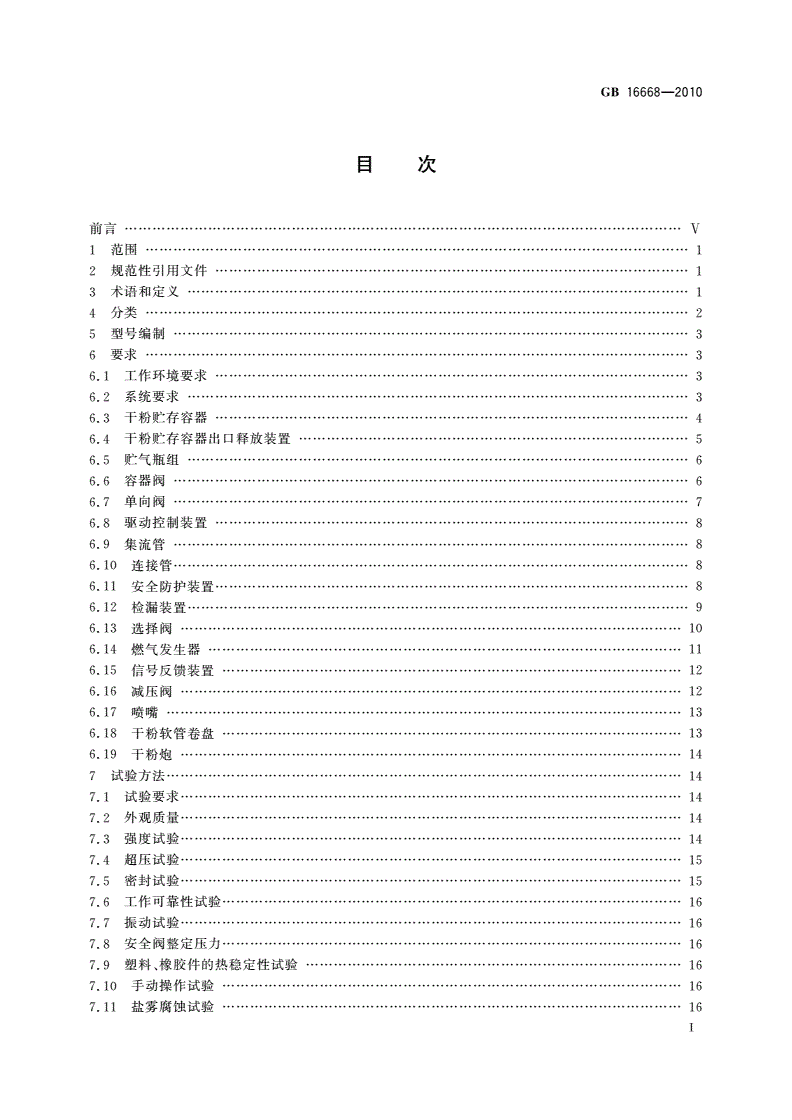

目次

前言…………………………Ⅴ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4分类………………………2

5型号编制…………………3

6要求………………………3

6.1工作环境要求…………………………3

6.2系统要求………………3

6.3干粉贮存容器…………………………4

6.4干粉贮存容器出口释放装置…………5

6.5贮气瓶组………………6

6.6容器阀…………………6

6.7单向阀…………………7

6.8驱动控制装置…………………………8

6.9集流管…………………8

6.10连接管…………………8

6.11安全防护装置…………………………8

6.12检漏装置………………9

6.13选择阀………………10

6.14燃气发生器…………………………11

6.15信号反馈装置………………………12

6.16减压阀………………12

6.17喷嘴…………………13

6.18干粉软管卷盘………………………13

6.19干粉炮………………14

7试验方法…………………14

7.1试验要求………………14

7.2外观质量………………14

7.3强度试验………………14

7.4超压试验………………15

7.5密封试验………………15

7.6工作可靠性试验………………………16

7.7振动试验………………16

7.8安全阀整定压力………………………16

、

7.9塑料橡胶件的热稳定性试验………………………16

7.10手动操作试验………………………16

7.11盐雾腐蚀试验………………………16

Ⅰ

—

GB166682010

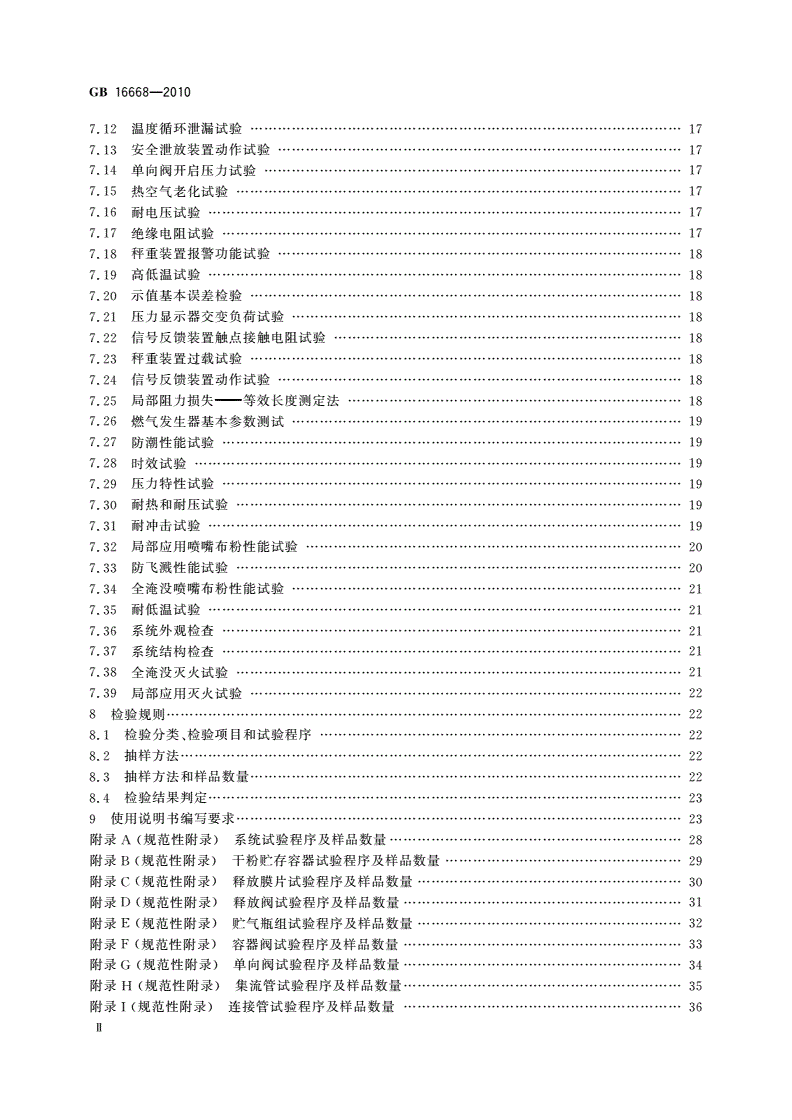

7.12温度循环泄漏试验…………………17

7.13安全泄放装置动作试验……………17

7.14单向阀开启压力试验………………17

7.15热空气老化试验……………………17

7.16耐电压试验…………………………17

7.17绝缘电阻试验………………………17

7.18秤重装置报警功能试验……………18

7.19高低温试验…………………………18

7.20示值基本误差检验…………………18

7.21压力显示器交变负荷试验…………18

7.22信号反馈装置触点接触电阻试验…………………18

7.23秤重装置过载试验…………………18

7.24信号反馈装置动作试验……………18

7.25局部阻力损失———等效长度测定法………………18

7.26燃气发生器基本参数测试…………19

7.27防潮性能试验………………………19

7.28时效试验……………19

7.29压力特性试验………………………19

7.30耐热和耐压试验……………………19

7.31耐冲击试验…………………………19

7.32局部应用喷嘴布粉性能试验………………………20

7.33防飞溅性能试验……………………20

7.34全淹没喷嘴布粉性能试验…………21

7.35耐低温试验…………………………21

7.36系统外观检查………………………21

7.37系统结构检查………………………21

7.38全淹没灭火试验……………………21

7.39局部应用灭火试验…………………22

8检验规则…………………22

、

8.1检验分类检验项目和试验程序……………………22

8.2抽样方法………………22

8.3抽样方法和样品数量…………………22

8.4检验结果判定…………………………23

9使用说明书编写要求……………………23

()……

附录规范性附录系统试验程序及样品数量…………………

A28

()

附录规范性附录干粉贮存容器试验程序及样品数量……………

B29

()

附录规范性附录释放膜片试验程序及样品数量…………………

C30

()

附录规范性附录释放阀试验程序及样品数量……………………

D31

()

附录规范性附录贮气瓶组试验程序及样品数量…………………

E32

()

附录规范性附录容器阀试验程序及样品数量……………………

F33

()

附录规范性附录单向阀试验程序及样品数量……………………

G34

()

附录规范性附录集流管试验程序及样品数量……………………

H35

()

附录规范性附录连接管试验程序及样品数量……………………

I36

Ⅱ

—

GB166682010

()

附录规范性附录安全阀试验程序及样品数量……………………

J37

()

附录规范性附录安全泄放装置试验程序及样品数量……………

K38

()

附录规范性附录压力显示器试验程序及样品数量………………

L39

()

附录规范性附录秤重装置试验程序及样品数量…………………

M40

()

附录规范性附录选择阀试验程序及样品数量……………………

N41

()

附录规范性附录燃气发生器试验程序及样品数量………………

P42

()

附录规范性附录信号反馈装置试验程序及样品数量……………

Q43

()

附录规范性附录减压阀试验程序及样品数量……………………

R44

()

附录规范性附录喷嘴试验程序及样品数量………

S45

()

附录规范性附录干粉软管卷盘试验程序及样品数量……………

T46

Ⅲ

—

GB166682010

前言

、,。

本标准的第章第章和第章内容为强制性的其余内容为推荐性的

568

本标准代替—《干粉灭火系统部件通用技术条件》。

GB166681996

本标准与—相比主要变化如下:

GB166681996

———();

修改了标准范围见第章

1

———,—、—、—、

修改了规范性引用文件内容删除引用标准GB7951989GB7961989GB43511984

—、—、—、—();

见第章

GB122411989GB122421989GB13531993GN1119822

———();

增加了术语和定义的条目见第章

3

———();

修改了干粉灭火系统的分类见第章

4

———删除了规格内容(版的);

19965.1

———(,);

修改了型号编制方法1996版的5.2本版的5.1

———();

增加了干粉炮的要求见第章

6

———();

修改了检验规则见第章

8

、。

———增加了附录A~附录N附录P~附录T

本标准的附录附录、附录附录均为规范性附录。

A~NP~T

本标准由中华人民共和国公安部提出。

(//)。

本标准由全国消防标准化技术委员会固定灭火系统分技术委员会SACTC113SC2归口

:。

本标准负责起草单位公安部天津消防研究所

:、、

本标准参加起草单位陕西省公安消防总队广东胜捷消防实业集团上海金盾消防安全设备有限

、、、。

公司山东环绿康新材料科技有限公司美国安素公司北京代表处昆明泰康消防器材有限公司

:、、、、、、、、、

本标准主要起草人董海斌刘连喜宋旭东王舒艳李习民高云升盛彦锋高振锡裴丽萍

、、、、。

伍建许张兆宪秦玉旺云宏林向芳

本标准所代替标准的历次版本发布情况为:

————。

GB166681996

Ⅴ

—

GB166682010

干粉灭火系统及部件通用技术条件

1范围

、、、、、

本标准规定了干粉灭火系统及部件的术语和定义分类型号编制要求试验方法检验规则和使

用说明书编写要求等。

()。

本标准适用于固定式和半固定式干粉灭火系统含柜式干粉灭火装置

,。

本标准适用于干粉灭火系统和干粉灭火系统类干粉灭火系统可参照采用

ABCBCD

2规范性引用文件

。,

下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件其随后所有

(),,

的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究

。,。

是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本标准

GB150钢制压力容器

干粉灭火剂第部分:干粉灭火剂(—,:,)

GB4066.11BCGB4066.12004ISO72021987NEQ

干粉灭火剂第部分:干粉灭火剂(—,:,)

GB4066.22ABCGB4066.22004ISO72021987NEQ

GB5099钢质无缝气瓶(—,:)

GB50991994neISO47051983

q

GB5100钢质焊接气瓶(—,:)

GB51001994neISO47061987

q

/工业产品使用说明书总则

GBT9969

GB19156消防炮通用技术条件(—,:,)

GB191562003DIN143661984NEQ

GB25200干粉枪

、

GA61固定灭火系统驱动控制装置通用技术条件

GA578超细干粉灭火剂

/电接点压力表

JBT9273

TSGR0004固定式压力容器安全技术监察规程

3术语和定义

下列术语和定义适用于本标准。

3.1

干粉灭火系统owderextinuishinsstems

pggy

,,,,、。

由干粉贮存容器驱动组件输送管道喷放组件探测控制器件等组成的灭火系统

3.2

固定式干粉灭火系统fixedowderextinuishinsstems

pggy

系统组件全部固定安装的干粉灭火系统。

3.3

半固定式干粉灭火系统semi-fixedowderextinuishinsstems

pggy

系统组件中部分可以移动的干粉灭火系统。

3.4

贮气瓶型干粉灭火系统exellantasstoraeclinderteowderextinuishinsstems

pggyyppggy

通过贮存在贮气瓶内的驱动气体驱动干粉灭火剂喷放的干粉灭火系统。

1

—

GB166682010

3.5

贮压型干粉灭火系统ressurestoraeteowderextinuishinsstems

pgyppggy

,。

干粉灭火剂与驱动气体贮存在同一容器内通过驱动气体驱动干粉灭火剂喷放的干粉灭火系统

3.6

燃气驱动型干粉灭火系统rotechnicsteowderextinuishinsstems

pyyppggy

通过燃气发生器内固体燃料燃烧产生的气体驱动干粉灭火剂喷放的干粉灭火系统。

3.7

柜式干粉灭火装置cabinetteowderextinuishineuiment

yppggqp

,,、。

集干粉贮存容器驱动组件干粉喷放组件和探测控制器件于一体的柜体式灭火装置

3.8

系统最大工作压力sstemmaximumworkinressure

ygp

,

贮压型干粉灭火系统最大工作压力是指具有额定充装量的干粉贮存容器在环境温度等于工作温

度上限时干粉贮存容器内部的平衡压力。

贮气瓶型干,。

粉灭火系统最大工作压力是指在系统正常动作状况下减压阀出口的最大压力

燃气驱动型干粉灭火系统最大工作压力是指燃气发生器动作过程中干粉贮存容器内达到的最大

压力。

3.9

增压时间ressurizationtime

p

,。

干粉贮存容器中从干粉受驱动开始至干粉贮存容器内达到设定压力的时间

3.10

有效喷射时间discharintime

gg

从喷放器喷出干粉灭火剂至干粉灭火剂喷放结束的时间。

3.11

充装量fillinuantit

gqy

,,(/)。

干粉贮存容器中干粉灭火剂质量与干粉贮存容器容积之比单位为千克每升kL

g

3.12

驱动气瓶组exellantasclinderassemblies

pgy

贮气瓶型干粉灭火系统中用来贮存驱动干粉灭火剂气体的瓶组。

3.13

启动气瓶组ilotascontainerassemblies

pg

、。

用来贮存启动容器阀选择阀等组件的启动气体的瓶组

3.14

干粉剩余率residualowderratio

p

,。

系统喷放结束后干粉贮存容器内剩余干粉灭火剂质量与初始充装干粉灭火剂质量比值的百分数

4分类

4.1干粉灭火系统按干粉的驱动方式可分为:

)贮气瓶型干粉灭火系统;

a

)贮压型干粉灭火系统;

b

)燃气驱动型干粉灭火系统。

c

4.2干粉灭火系统按充装灭火剂的种类可分为:

)干粉灭火系统;

aBC

)干粉灭火系统。

bABC

2

—

GB166682010

4.3干粉灭火系统按充装灭火剂的粒径可分为:

)普通干粉灭火系统;

a

)超细干粉灭火系统。

b

4.4干粉灭火系统按安装方式分为:

)固定式干粉灭火系统;

a

)半固定式干粉灭火系统。

b

5型号编制

型号编制方法如下:

ZF□□□□□

()

灭火剂粒径见表1

()

灭火剂种类见表1

(,)

主参数干粉充装质量kg

()

特征代号见表1

()

类别代号见表1

自动干粉灭火系统

表1型式代号

类别代号特征代号灭火剂种类灭火剂粒径

型式柜式干粉燃气

其他贮气瓶型贮压型BC类ABC类普通超细

灭火装置驱动型

代号G不标注PYR不标注A不标注C

示例:

,。

ZFP150A表示贮气瓶型普通干粉灭火系统充装ABC干粉灭火剂质量150kg

,。

ZFGY50C表示柜式贮压型超细干粉灭火装置充装BC干粉灭火剂质量50kg

6要求

6.1工作环境要求

6.1.1工作环境温度范围

():。

6.1.1.1采用氮气作为驱动气体的系统装置-20℃~+50℃

():。

6.1.1.2采用二氧化碳作为驱动气体的系统装置0℃~+50℃

():。

6.1.1.3采用其他惰性气体作为驱动气体的系统装置-20℃~+50℃

():。

6.1.1.4燃气驱动型干粉灭火系统装置-20℃~+50℃

6.1.2工作环境相对湿度

环境温度为40℃时的工作环境相对湿度不大于95%。

6.1.3其他要求

,,

当工作环境温度范围和相对湿度超出上述范围时应在系统明显处标出下述相关试验要求和试验

方法也应按此范围作相应调整。

6.2系统要求

6.2.1外观质量

,应满足下列要求:

按7.36规定的方法进行检查外观

3

—

GB166682010

),、、;

a油漆件漆膜色泽均匀无明显流痕气泡碰伤等缺陷

)、、;

b电镀件表面应无明显气泡碰伤漏镀等缺陷

)、、。

c标牌贴花应端正平服

6.2.2结构要求

、。,

6.2.2.1系统应设有自动手动和机械应急操作三种启动方式按7.37规定的方法进行试验机械应

;。,

急操作机构的操作力不应大于150N操作行程不应大于300mm机械应急操作机构应有保险装置

其解脱力不应大于100N。

。,

6.2.2.2系统管道应设有吹扫装置吹扫装置应设置在干粉贮存容器出口释放装置后宜靠近出口释

放装置。

6.2.3组合分配系统动作程序

系统的动作程序为选择阀先开启或与干粉贮存容器出口干粉释放装置同时开启。

6.2.4系统铭牌

,:、、、

干粉灭火系统显著位置应设置永久性铭牌铭牌上应标明系统名称型号规格驱动气体类型系

、、、、。

统最大工作压力工作温度范围执行标准代号生产单位出厂日期及其他注意事项

6.2.5灭火剂要求

干粉灭火系统采用的BC干粉灭火剂、ABC干粉灭火剂和超细干粉灭火剂性能应分别符合

、和的规定。

GB4066.1GB4066.2GA578

6.2.6全淹没灭火系统有效喷射时间

全淹没灭火系统的有效喷射时间不应大于30s。

6.2.7干粉剩余率

干粉剩余率不应大于10%。

6.2.8灭火性能

6.2.8.1A类火全淹没灭火性能

,,

按规定的试验方法进行类表面火灭火试验系统应在灭火剂喷射结束后内灭火继

7.38.2A30s

,,。

续抑制10min后开启试验空间通风木垛不应复燃

6.2.8.2B类火全淹没灭火性能

,。

按规定的试验方法进行类火灭火试验系统应在灭火剂喷射结束后内灭火

7.38.3B30s

6.2.8.3A类火局部应用灭火性能

,,

按规定的试验方法进行类火灭火试验系统应在灭火剂喷射结束后扑灭明火内

7.39.1A10min

不应出现复燃。

6.2.8.4B类火局部应用灭火性能

,,

按规定的试验方法进行类火灭火试验系统应在灭火剂喷射结束后扑灭明火1min内

7.39.2B

不应出现复燃。

6.3干粉贮存容器

6.3.1外观质量

,,、、、、、

6.3.1.1干粉贮存容器外表面颜色应为大红色表面色泽均匀无明显流痕龟裂气泡划痕碰伤漏

涂等缺陷。

,、、。

6.3.1.2干粉贮存容器的焊缝应均匀焊缝不应有肉眼可见的裂纹烧穿咬边及未焊透等缺陷

6.3.2容器壁厚

;

容积不大于的干粉贮存容器壁厚按第章所规定壁厚计算方法确定对于容积

1000LGB51005

大于1000L的干粉贮存容器壁厚应按GB150的要求确定。

6.3.3强度要求

,、

按7.3规定的方法进行强度试验试验时干粉贮存容器不应有渗漏宏观变形等影响正常工作的

4

—

GB166682010

缺陷。

,。

试验压力为系统最大工
