DB37/T 2369-2013 砂浆片局压法检测砌筑砂浆强度技术规程

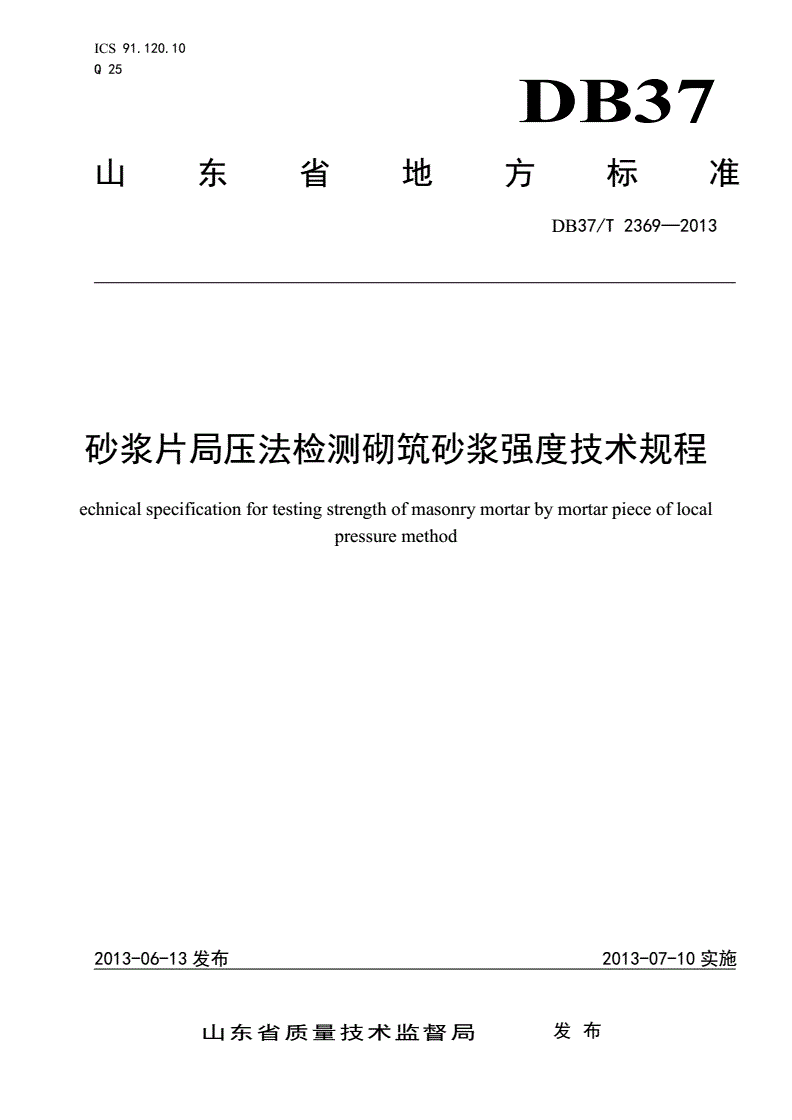

ICS91.120.10

Q25

DB37

山东省地方标准

DB37/T2369—2013

砂浆片局压法检测砌筑砂浆强度技术规程

echnicalspecificationfortestingstrengthofmasonrymortarbymortarpieceoflocal

pressuremethod

2013-06-13发布2013-07-10实施

山东省质量技术监督局发布

DB37/T2369—2013

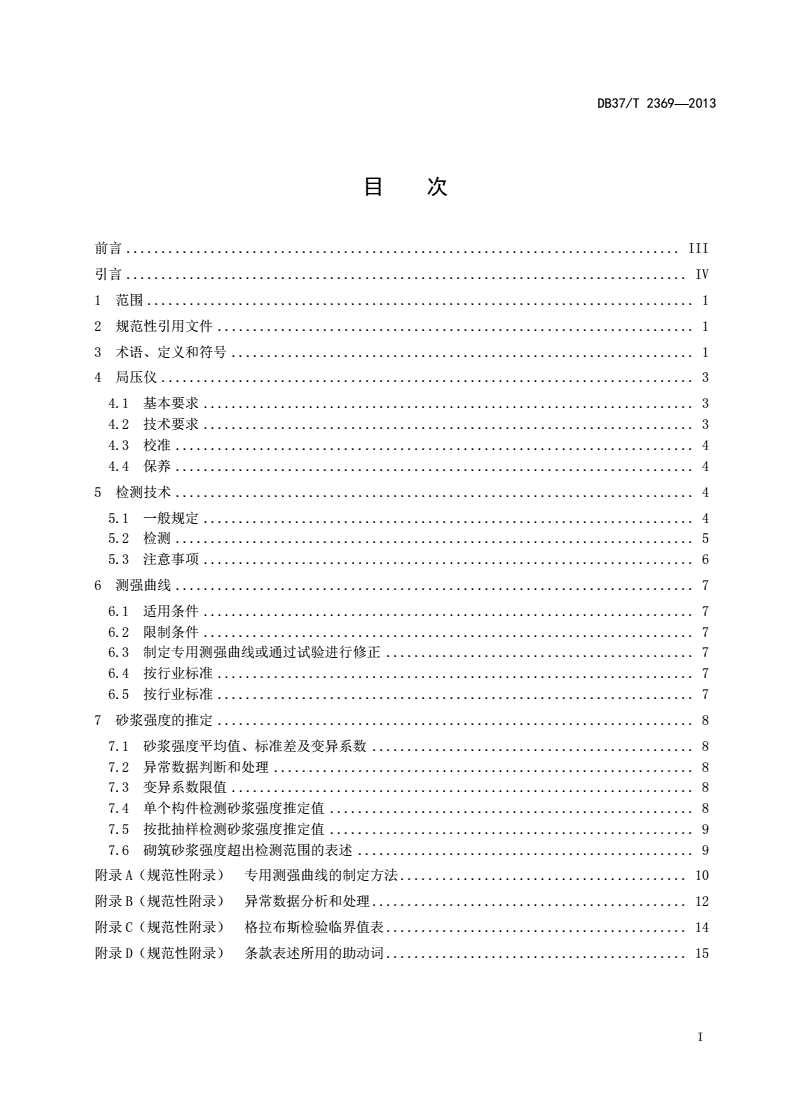

目次

前言...............................................................................III

引言................................................................................IV

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语、定义和符号..................................................................1

4局压仪............................................................................3

4.1基本要求......................................................................3

4.2技术要求......................................................................3

4.3校准..........................................................................4

4.4保养..........................................................................4

5检测技术..........................................................................4

5.1一般规定......................................................................4

5.2检测..........................................................................5

5.3注意事项......................................................................6

6测强曲线..........................................................................7

6.1适用条件......................................................................7

6.2限制条件......................................................................7

6.3制定专用测强曲线或通过试验进行修正............................................7

6.4按行业标准....................................................................7

6.5按行业标准....................................................................7

7砂浆强度的推定....................................................................8

7.1砂浆强度平均值、标准差及变异系数..............................................8

7.2异常数据判断和处理............................................................8

7.3变异系数限值..................................................................8

7.4单个构件检测砂浆强度推定值....................................................8

7.5按批抽样检测砂浆强度推定值....................................................9

7.6砌筑砂浆强度超出检测范围的表述................................................9

附录A（规范性附录）专用测强曲线的制定方法.........................................10

附录B（规范性附录）异常数据分析和处理.............................................12

附录C（规范性附录）格拉布斯检验临界值表...........................................14

附录D（规范性附录）条款表述所用的助动词...........................................15

I

DB37/T2369—2013

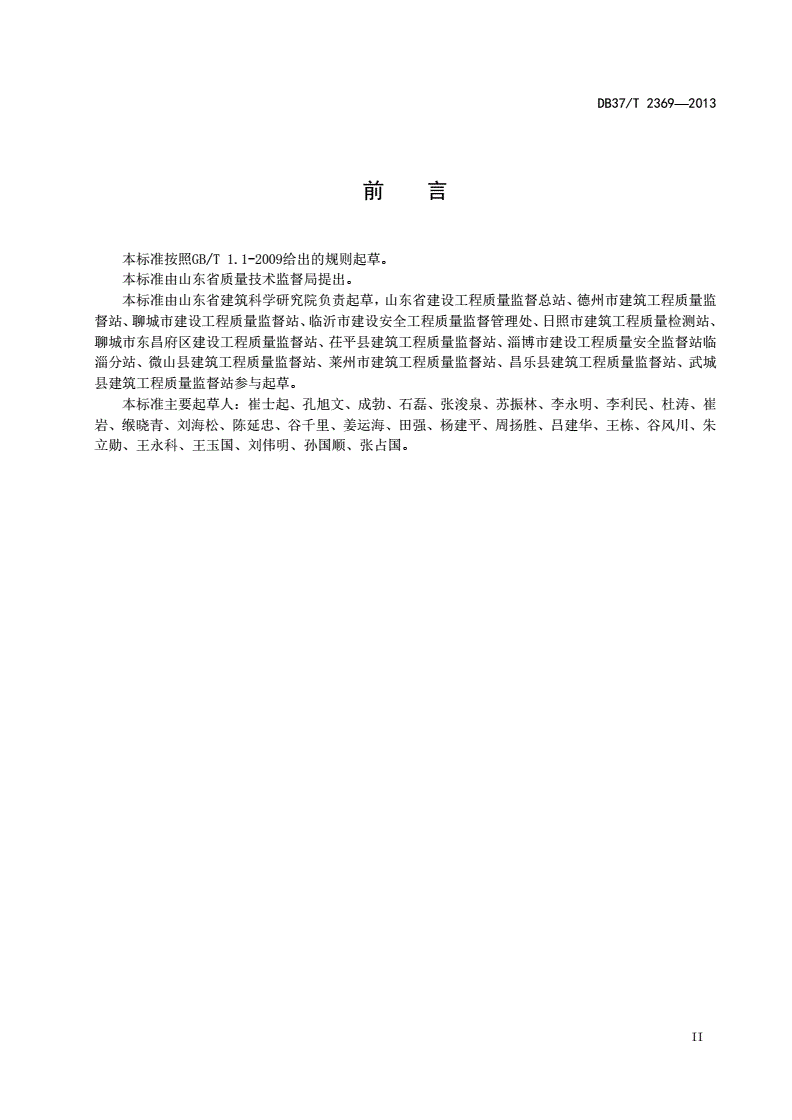

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由山东省质量技术监督局提出。

本标准由山东省建筑科学研究院负责起草，山东省建设工程质量监督总站、德州市建筑工程质量监

督站、聊城市建设工程质量监督站、临沂市建设安全工程质量监督管理处、日照市建筑工程质量检测站、

聊城市东昌府区建设工程质量监督站、茌平县建筑工程质量监督站、淄博市建设工程质量安全监督站临

淄分站、微山县建筑工程质量监督站、莱州市建筑工程质量监督站、昌乐县建筑工程质量监督站、武城

县建筑工程质量监督站参与起草。

本标准主要起草人：崔士起、孔旭文、成勃、石磊、张浚泉、苏振林、李永明、李利民、杜涛、崔

岩、缑晓青、刘海松、陈延忠、谷千里、姜运海、田强、杨建平、周扬胜、吕建华、王栋、谷风川、朱

立勋、王永科、王玉国、刘伟明、孙国顺、张占国。

II

DB37/T2369—2013

引言

为规范山东地区砂浆片局压法检测砌筑砂浆抗压强度的方法，保证检测精度，山东省建筑科学研究

院会同有关单位经调查研究，认真总结实践经验，参考国家有关标准，并广泛征求意见，编制出本标准。

当对砌筑砂浆强度有怀疑或争议时，可按本规程进行检测，检测结果可作为评价砌筑砂浆强度的依

据。

III

DB37/T2369—2013

砂浆片局压法检测砌筑砂浆强度技术规程

1范围

本规程规定了砂浆片局压法检测砌筑砂浆抗压强度的术语、定义、局压仪技术要求、检测技术、测

强曲线和检测数据分析处理。

本规程适用于采用砂浆片局压法进行砌筑砂浆抗压强度的检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB175通用硅酸盐水泥

GB/T4883数据的统计处理和解释正态样本离群值的判断和处理

GB50203-2011砌体结构工程施工质量验收规范

JGJ/T70-2009建筑砂浆基本性能试验方法

JGJ/T98砌筑砂浆配合比设计规程

3术语和定义

下列术语和定义适用于本文件。

3.1

砂浆片局压法mortarpieceoflocalpressuremethod

通过检测砌筑砂浆的局压荷载值及有关参数来推定砌筑砂浆抗压强度的方法。

3.2

检测批inspectionlot

砌筑砂浆强度等级相同，原材料、配合比、施工工艺、养护条件基本一致且龄期相近，总量不大于

250m3的砌体构成的检测对象。

3.3

单个构件individualmember

同楼层的独立柱或同楼层两相邻墙体之间面积不大于25m2的墙体。

3.4

测区testingzone

1

DB37/T2369—2013

在构件上，按检测方法要求布置的检测区域。

3.5

测区砂浆强度换算值conversionstrengthoftestingzone

由局压荷载值和砂浆片厚度通过测强曲线计算得到的砌筑砂浆抗压强度值。相当于被测构件测试部

位在所处条件及龄期下，边长为70.7mm立方体砂浆试块的抗压强度值。

3.6

砂浆强度推定值estimatedstrengthofmortar

按照GB50203-2011及此标准实施前相关标准中有关规定，对各测区强度换算值进行整理后，得出

检测批或单个构件的砌筑砂浆强度值。

4符号

下列符号适用于本文件。

A:砂浆片受压面积，取78.54mm2；

fc,i:对应于第i组试块的同一砌体砂浆局压强度值按(A-1)式回归方程计算的强度换算值；

fcu,e:构件或检测批砂浆强度推定值；

fcu,i:第i测区的砂浆强度换算值；

fcu,min:构件或检测批砂浆强度换算值中的最小值；

fi.j:第i测区第j个砂浆片的局压强度值；

fi,m:第i测区局压强度平均值；

fm.i:由第i组砌体砂浆试块抗压试验得出的砂浆强度值；

'

Gn、Gn：格拉布斯检验统计量；

G0.975、G0.995：格拉布斯检验临界值；

m：构件或检测批砂浆强度换算值平均值；

fcu

Ni,j:第i测区第j个砂浆片的局压荷载值；

s

fcu:构件或检测批砂浆强度换算值的标准差；

δ:构件或检测批砂浆强度换算值的变异系数；

δ:回归方程式的强度平均相对误差（％）；

2

DB37/T2369—2013

ξi,j:第i测区第j个砂浆片厚度换算系数。

5局压仪

5.1基本要求

局压仪应包括反力架、测力系统、圆平压头、对中自调平系统、数显测读系统、加载手柄和集灰盒

等部分（图1）。

说明：

1——反力架；

2——集灰盒；

3——加载手柄；

4——压力传感器；

5——数显测读系统；

6——圆平压头；

7——对中自调平系统。

图1局压仪示意图

5.2技术要求

局压仪应满足下列技术要求：

a)具有产品出厂合格证；

b)整体结构应有足够强度和刚度；

c)局压仪用圆平压头的直径应为（10±0.05）mm，额定行程不应小于18mm；

d)局压仪应设有对中自调平系统；

e)局压仪的极限压力应不小于5000N；

f)数显测读系统示值的最小分度值不应大于1N，且数显测读系统应具有峰值保持功能，同时宜

具有断电保持功能；

g)测力系统的力值误差不应大于1N；

3

DB37/T2369—2013

h)局压仪的使用环境温度宜为5℃～35℃，数显测读系统应放置在阴凉干燥处，严禁与水接触。

5.3校准

当具有下列情况之一时，局压仪应定期校准，校准结果应符合本规程第4.2条的规定：

a)新局压仪启用前；

b)达到校准有效期（建议有效期为1年）；

c)遭受严重撞击、跌落、振动等损伤；

d)数显测读系统维修后；

e)对检测结果有怀疑或争议时。

5.4保养

局压仪应定期保养，并应符合下列规定：

1使用过程中，宜避免灰尘沾污仪器，若沾污灰尘应予清除；

2机械转动摩擦部位应保持润滑；

3使用后应清理干净；

4不用时应予遮盖防护，并应使圆平压头处于不受荷载状态。

6检测技术

6.1一般规定

6.1.1检测前宜收集的资料

资料应包括：

a)工程名称及设计单位、施工单位、建设单位和监理单位名称；

b)结构或构件名称、外形尺寸、数量及砌筑砂浆强度等级；

c)原材料试验报告、砂浆配合比等；

d)施工时材料计量情况、养护情况及成型日期等；

e)必要的设计图纸和施工记录；

f)存在的质量问题及检测原因。

6.
