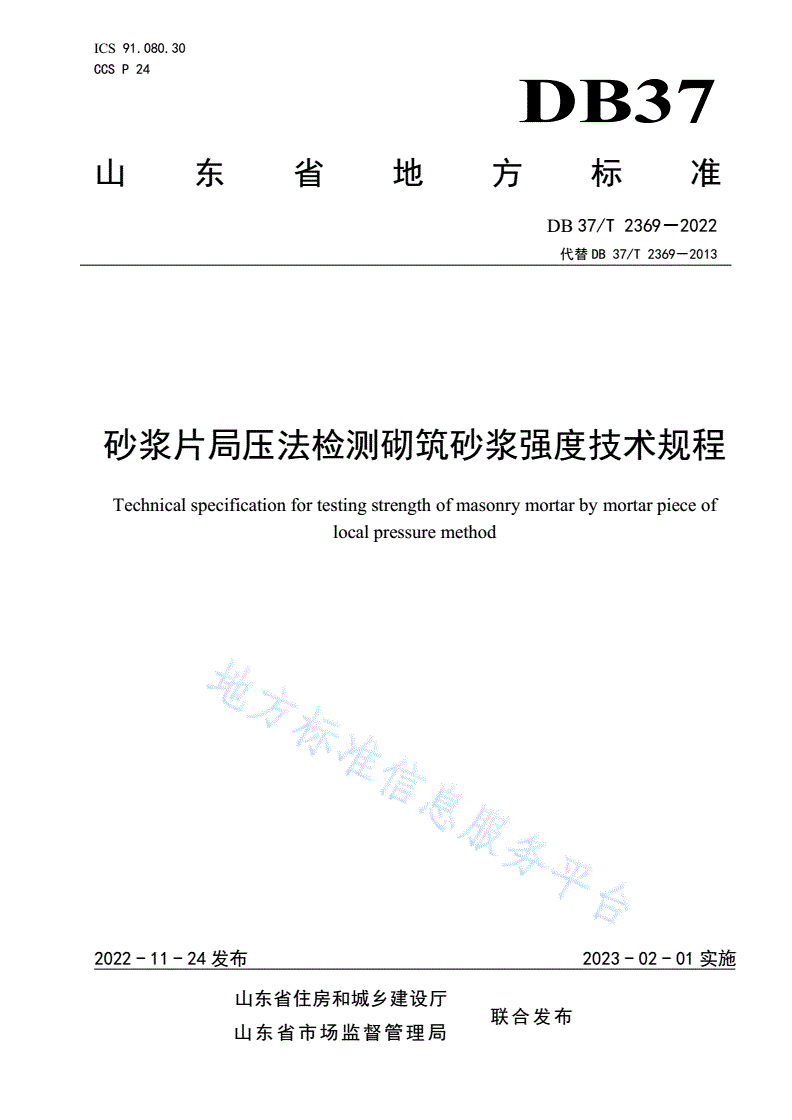

DB37/T 2369-2022 《砂浆片局压法检测砌筑砂浆抗压强度技术规程》

ICS91.080.30

CCSP24

DB37

山东省地方标准

DB37/T2369－2022

代替DB37/T2369－2013

砂浆片局压法检测砌筑砂浆强度技术规程

Technicalspecificationfortestingstrengthofmasonrymortarbymortarpieceof

localpressuremethod

2022-11-24发布2023-02-01实施

山东省住房和城乡建设厅

联合发布

山东省市场监督管理局

DB37/T2369－2022

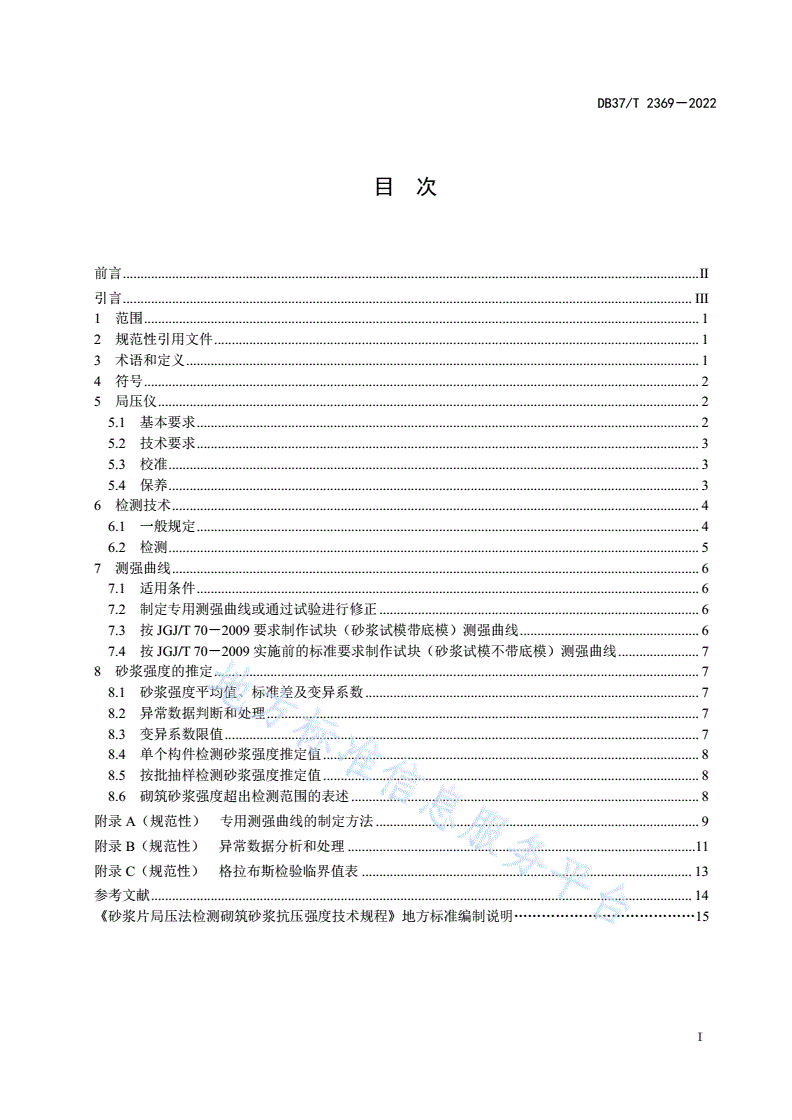

目次

前言....................................................................................................................................................................II

引言..................................................................................................................................................................III

1范围..............................................................................................................................................................1

2规范性引用文件..........................................................................................................................................1

3术语和定义..................................................................................................................................................1

4符号..............................................................................................................................................................2

5局压仪..........................................................................................................................................................2

5.1基本要求...............................................................................................................................................2

5.2技术要求...............................................................................................................................................3

5.3校准.......................................................................................................................................................3

5.4保养.......................................................................................................................................................3

6检测技术......................................................................................................................................................4

6.1一般规定...............................................................................................................................................4

6.2检测.......................................................................................................................................................5

7测强曲线......................................................................................................................................................6

7.1适用条件...............................................................................................................................................6

7.2制定专用测强曲线或通过试验进行修正...........................................................................................6

7.3按JGJ/T70－2009要求制作试块（砂浆试模带底模）测强曲线...................................................6

7.4按JGJ/T70－2009实施前的标准要求制作试块（砂浆试模不带底模）测强曲线.......................7

8砂浆强度的推定..........................................................................................................................................7

8.1砂浆强度平均值、标准差及变异系数...............................................................................................7

8.2异常数据判断和处理...........................................................................................................................7

8.3变异系数限值.......................................................................................................................................7

8.4单个构件检测砂浆强度推定值...........................................................................................................8

8.5按批抽样检测砂浆强度推定值...........................................................................................................8

8.6砌筑砂浆强度超出检测范围的表述...................................................................................................8

附录A（规范性）专用测强曲线的制定方法............................................................................................9

附录B（规范性）异常数据分析和处理...................................................................................................11

附录C（规范性）格拉布斯检验临界值表..............................................................................................13

参考文献..........................................................................................................................................................14

《砂浆片局压法检测砌筑砂浆抗压强度技术规程》地方标准编制说明…………………15

I

DB37/T2369－2022

前言

本文件按照GB/T1.1－2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起

草。

本文件代替DB37/T2369－2013《砂浆片局压法检测砌筑砂浆抗压强度技术规程》，与DB37/T2369

－2013相比，除结构调整和编辑性改动外，主要技术变化如下：

a）更改了单个构件术语（见3.3，2013年版的3.3）；

b）更改了表2中注1、注2、注3的内容（见6.1.3表1，2013年版的6.1.3表1）；

c）更改了测区布置要求，增加测区间距（见6.1.4，2013年版的6.1.4）；

d）更改了对取样部位的要求（见，2013年版的）；

e）删除了6.4注意事项，相关内容调整到引言中（见2013年版的6.4）。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由山东省住房和城乡建设厅提出并归口。

本文件所代替标准的历次版本发布情况为：

——2013年首次发布为DB37/T2369－2013；

——本次为第一次修订。

II

DB37/T2369－2022

引言

为规范山东地区砂浆片局压法检测砌筑砂浆抗压强度的方法，保证检测精度，根据山东省市场监督

管理局《山东省市场监督管理局关于公布2020年度地方标准复审结果的通知》（鲁市监通告[2020]71号），

山东省建筑科学研究院有限公司会同有关单位经调查研究，认真总结实践经验，参考国家有关标准，并

广泛征求意见，编制出本文件。

III

DB37/T2369－2022

砂浆片局压法检测砌筑砂浆强度技术规程

1范围

本文件规定了砂浆片局压法检测砌筑砂浆抗压强度的术语、定义、局压仪技术要求、检测技术、测

强曲线和检测数据分析处理。

本文件适用于采用砂浆片局压法进行砌筑砂浆抗压强度的检测。需要推定新建工程或既有建筑的砌

筑砂浆强度时参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB50203－2011砌体结构工程施工质量验收规范

GB/T4883数据的统计处理和解释正态样本离群值的判断和处理

JGJ/T70－2009建筑砂浆基本性能试验方法

JGJ/T98砌筑砂浆配合比设计规程

3术语和定义

下列术语和定义适用于本文件。

3.1

砂浆片局压法themethodoflocalcompressiononmortarflake

通过检测砌筑砂浆的局压荷载值及有关参数来推定砌筑砂浆抗压强度的方法。

3.2

检测批inspectionlot

砌筑砂浆强度等级相同，原材料、配合比、施工工艺、养护条件基本一致且龄期相近，总量不大于

250m3的砌体构成的检测对象。

3.3

单个构件individualmember

同楼层的独立柱或同楼层同自然间同轴线面积不大于25m2的墙体。

3.4

测区testingzone

在构件上，按检测方法要求布置的检测区域。

3.5

测区砂浆强度换算值conversionstrengthoftestingzone

1

DB37/T2369－2022

由局压荷载值和砂浆片厚度通过测强曲线计算得到的砌筑砂浆抗压强度值。相当于被测构件测试部

位在所处条件及龄期下，边长为70.7mm立方体砂浆试块的抗压强度值。

3.6

砂浆强度推定值estimatedstrengthofmortar

按照GB50203－2011及此标准实施前相关标准中有关规定，对各测区强度换算值进行整理后，得

出检测批或单个构件的砌筑砂浆强度值。

4符号

下列符号适用于本文件。

A：砂浆片受压面积，取78.54mm2。

fc,i：对应于第i组试块的同一砌体砂浆局压强度值按回归方程式计算的强度换算值。

fcu,e：构件或检测批砂浆强度推定值。

fcu,i：第i测区的砂浆强度换算值。

fcu,min：构件或检测批砂浆强度换算值中的最小值。

fi.j：第i测区第j个砂浆片的局压强度值。

fi,m：第i测区局压强度平均值。

fm.i：由第i组砌体砂浆试块抗压试验得出的砂浆强度值。

'

Gn、Gn：格拉布斯检验统计量。

G0.975、G0.995：格拉布斯检验临界值。

m：构件或检测批砂浆强度换算值平均值。

fcu

Ni,j：第i测区第j个砂浆片的局压荷载值。

s：构件或检测批砂浆强度换算值的标准差。

fcu

δ：构件或检测批砂浆强度换算值的变异系数。

r：回归方程式的强度平均相对误差（%）。

i,j：第i测区第j个砂浆片厚度换算系数。

5局压仪

5.1基本要求

局压仪应包括反力架、测力系统、圆平压头、对中自调平系统、数显测读系统、加载手柄和集灰盒

等部分（图1）。

2

DB37/T2369－2022

说明：

1——反力架；

2——集灰盒；

3——加载手柄；

4——压力传感器；

5——数显测读系统；

6——圆平压头；

7——对中自调平系统。

图1局压仪示意
