GB/T 37323-2019 船用气动阀门遥控系统

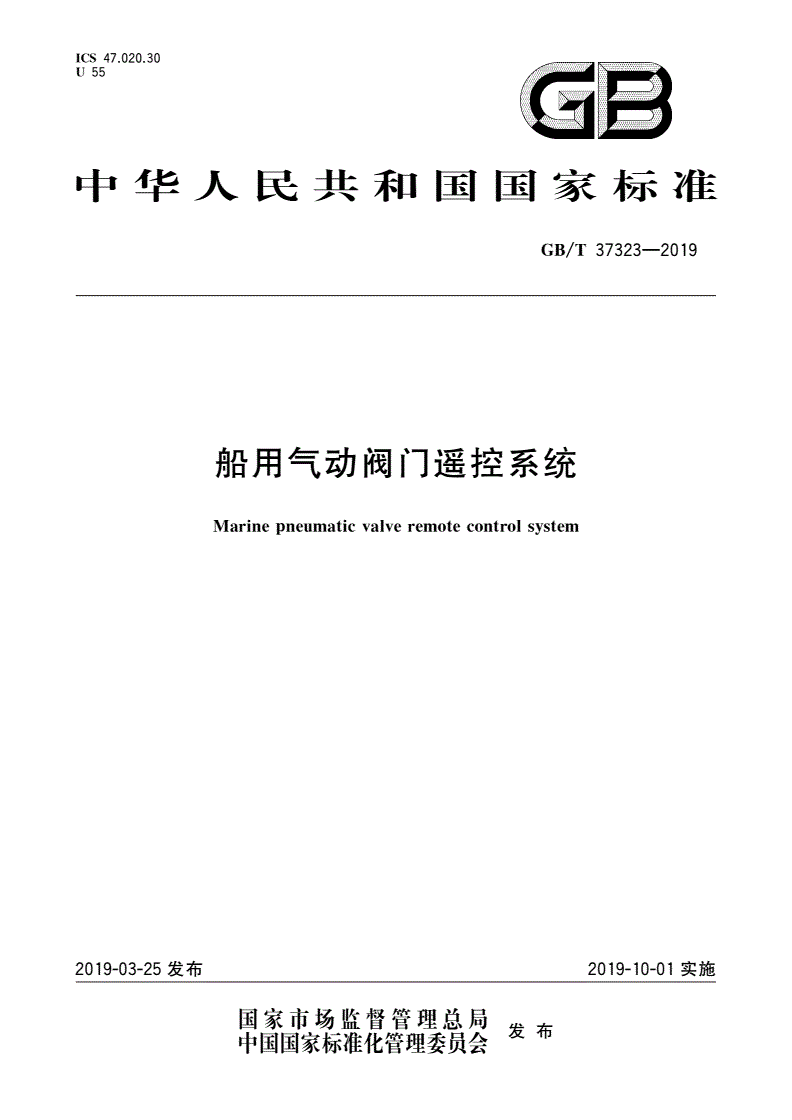

ICS47.020.30

U55

中华人民共和国国家标准

/—

GBT373232019

船用气动阀门遥控系统

Marineneumaticvalveremotecontrolsstem

py

2019-03-25发布2019-10-01实施

国家市场监督管理总局

发布

中国国家标准化管理委员会

/—

GBT373232019

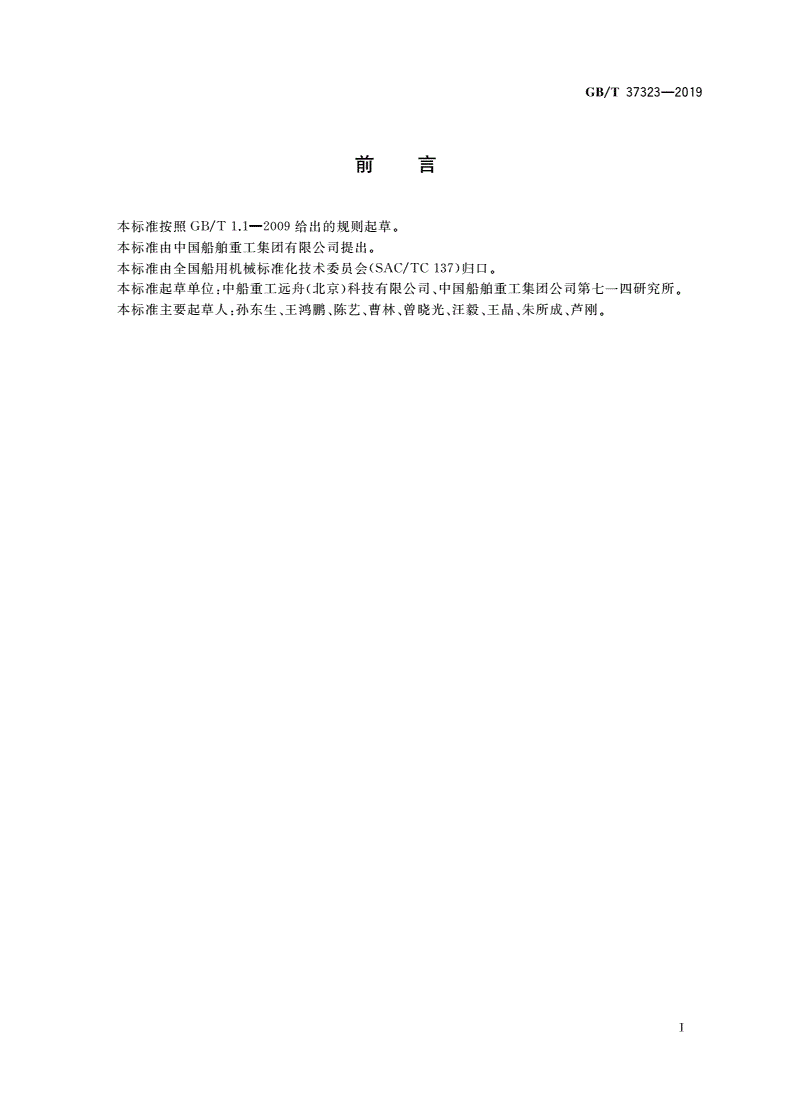

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由中国船舶重工集团有限公司提出。

(/)。

本标准由全国船用机械标准化技术委员会SACTC137归口

:()、。

本标准起草单位中船重工远舟北京科技有限公司中国船舶重工集团公司第七一四研究所

:、、、、、、、、。

本标准主要起草人孙东生王鸿鹏陈艺曹林曾晓光汪毅王晶朱所成芦刚

Ⅰ

/—

GBT373232019

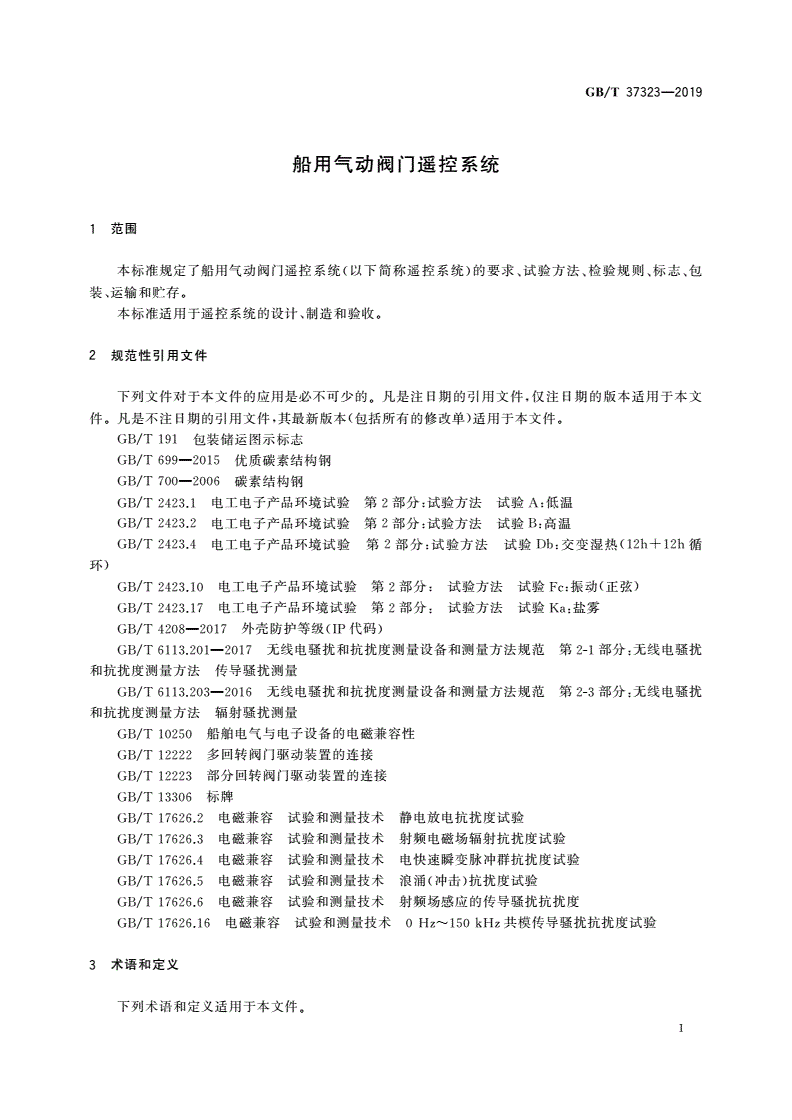

船用气动阀门遥控系统

1范围

()、、、、

本标准规定了船用气动阀门遥控系统以下简称遥控系统的要求试验方法检验规则标志包

、。

装运输和贮存

、。

本标准适用于遥控系统的设计制造和验收

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/包装储运图示标志

GBT191

/—优质碳素结构钢

GBT6992015

/—碳素结构钢

GBT7002006

/::

电工电子产品环境试验第部分试验方法试验低温

GBT2423.12A

/::

电工电子产品环境试验第部分试验方法试验高温

GBT2423.22B

/::(

电工电子产品环境试验第部分试验方法试验交变湿热循

GBT2423.42Db12h+12h

环)

/::()

电工电子产品环境试验第部分试验方法试验振动正弦

GBT2423.102Fc

/::

电工电子产品环境试验第部分试验方法试验盐雾

GBT2423.172Ka

/—()

外壳防护等级代码

GBT42082017IP

/—:

无线电骚扰和抗扰度测量设备和测量方法规范第部分无线电骚扰

GBT6113.20120172-1

和抗扰度测量方法传导骚扰测量

/—:

无线电骚扰和抗扰度测量设备和测量方法规范第部分无线电骚扰

GBT6113.20320162-3

和抗扰度测量方法辐射骚扰测量

/船舶电气与电子设备的电磁兼容性

GBT10250

/多回转阀门驱动装置的连接

GBT12222

/部分回转阀门驱动装置的连接

GBT12223

/标牌

GBT13306

/电磁兼容试验和测量技术静电放电抗扰度试验

GBT17626.2

/电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GBT17626.3

/电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

GBT17626.4

/()

电磁兼容试验和测量技术浪涌冲击抗扰度试验

GBT17626.5

/电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度

GBT17626.6

/电磁兼容试验和测量技术共模传导骚扰抗扰度试验

GBT17626.160Hz~150kHz

3术语和定义

下列术语和定义适用于本文件。

1

/—

GBT373232019

3.1

气动阀门neumaticvalve

p

借助压缩空气驱动的阀门。

3.2

气动阀门遥控系统neumaticvalveremotecontrolsstem

py

、。

通过远端控制的方式对气动阀门实现遥控操作状态信息显示和报警的系统装置

3.3

气源处理箱assourcesearator

gp

、。

过滤气源气体中的油雾水汽等杂质的装置

3.4

气动阀门遥控装置neumaticvalveremotecontroldevice

p

对气动阀门实现远端操作指令发送和气动阀门状态指示的装置。

3.5

阀门控制柜valvecontrolcabinet

将气动阀门遥控装置的控制指令转换为对气动阀门驱动头动作的驱动装置。

4要求

4.1组成

。

遥控系统按照气动阀门驱动头的安装方式可以分为分布式遥控系统和集中式遥控系统分布式遥

、、、、、、

控系统由气源处理箱压缩气瓶减压安全阀气动阀门遥控装置阀门控制柜电磁阀气动阀门驱动头

[)];、、、

和气动管路等组成见图1a集中式遥控系统由气源处理箱压缩气瓶减压安全阀气动阀门遥控装

、[)]。

置阀门控制柜和气动管路组成见图1b

)分布式遥控系统

a

图遥控系统

1

2

/—

GBT373232019

:()。

注气动阀门驱动头可以不包括在遥控系统内由订货方单独采购

)集中式遥控系统

b

()

图续

1

4.2标记

4.2.1型号表示方法

遥控系统的型号表示方法如下:

4.2.2标记示例

遥控系统标记由本标准编号与系统型号组合而成。12路箱体式有防爆要求型气动阀门遥控系统

标记为:

/—

GBT373232019CRSX-EP12

4.3外观

;、、。

遥控系统表面各部位色泽应均匀一致外表面和涂镀层应无划伤起皮龟裂和锈蚀等遥控系统

应有耐久的标明开关柄的指示线和标牌上的工作位置点。

3

/—

GBT373232019

4.4材料

。。

遥控系统的主要部件材料见表材料检验合格后方可投入生产

1

表1主要部件的材料

材料

部件名称

名称牌号标准编号

气动阀门系统遥控装置外壳,

,/—

气源处理箱外壳阀门普通碳素钢Q235BGBT7002006

控制柜外壳

系统管系无缝钢管/—
