ICS13.340.01

C72

DB36

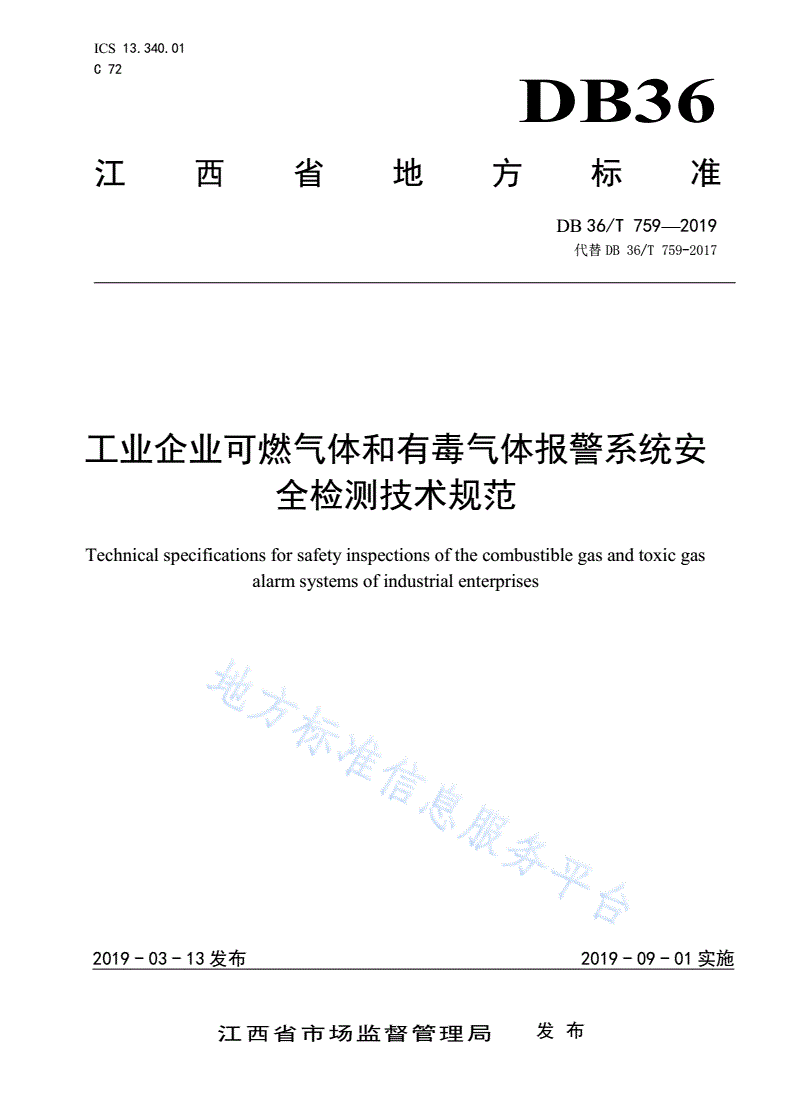

江西省地方标准

DB36/T759—2019

代替DB36/T759-2017-代替DB

工业企业可燃气体和有毒气体报警系统安

全检测技术规范

Technicalspecificationsforsafetyinspectionsofthecombustiblegasandtoxicgas

alarmsystemsofindustrialenterprises

2019-03-13发布2019-09-01实施

江西省市场监督管理局发布

DB36/T759—2019

目次

前言............................................................................................................................................................II

1范围..............................................................................................................................................................1

2规范性引用文件..........................................................................................................................................1

3术语和定义..................................................................................................................................................1

4基本要求......................................................................................................................................................3

5检查要求......................................................................................................................................................5

6检测要求和方法..........................................................................................................................................7

附录A（资料性附录）常用可燃气体、蒸气特性..................................................................................10

附录B（资料性附录）常用有毒气体、蒸气特性...................................................................................14

附录C（资料性附录）常用气体检（探）测器的技术性能...................................................................15

参考文献..........................................................................................................................................................16

I

DB36/T759—2019

前言

本标准格式按照GB/T1.1-2009给出的规则起草。

本标准代替了DB36/T759-2017《工业企业可燃气体和有毒气体报警系统安全检测技术规范》，本

标准与DB36/T759-2017相比，主要变化如下：

——明确了本标准不适用范围；

——完善了术语的内容；

——完善现场检测前的相关要求规定；

——增加了检测器报废要求；

本标准由江西省应急管理厅提出。

本标准由江西省安全生产标准化技术委员会（JXTC018）归口。

本标准起草单位：江西省安全生产科学技术研究中心。

本标准主要起草人：黄同林、柴红雯、李海港、熊安平、程晓

本标准历次版本发布情况为：DB36/759-2013、DB36/T759-2017。

II

DB36/T759—2019

工业企业可燃气体和有毒气体报警系统安全检测技术规范

1范围

本标准规定了工业企业可燃气体和有毒气体检测报警系统现场检测的术语和定义、基本要求、检查

要求、检测要求和方法。

本规程适用于工业企业内固定式气体检测报警系统的现场检测，不适用于矿井作业环境。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB17882号喷气燃料

GB3836.1爆炸性环境第1部分：设备通用要求

GB12358作业场所环境气体检测报警仪通用技术要求

GB15322.1可燃气体探测器第1部分：测量范围为0～100%LEL的点型可燃气体探测器

GB15322.2可燃气体探测器第2部分：测量范围为0～100%LEL的独立式可燃气体探测器

GB16808可燃气体报警控制器

GB50058爆炸危险环境电力装置设计规范

GB50493石油化工可燃气体和有毒气体检测报警设计规范

3术语和定义

下列术语和定义适用于本文件。

3.1

可燃气体combustiblegas

甲类可燃气体或甲、乙A类可燃液体气化后形成的可燃气体。

3.2

有毒气体toxicgas

劳动者在职业活动过程中通过机体接触可引起急性或慢性有害健康的气体。本文件中有毒气体的范

围是《高毒物品目录》（卫法监发[2003]142号）中所列的有毒蒸气或有毒气体。常见的有：二氧化氮、

硫化氢、苯、氰化氢、氨、氯气、一氧化碳、丙烯腈、氯乙烯等。

3.3

释放源sourceofrelease

可释放能形成爆炸性气体混合物或有毒气体的位置或地点。

1

DB36/T759—2019

3.4

检（探）测器detector

由传感器和转换器组成，将可燃气体和有毒气体浓度转换为电信号的电子单元。

3.5

指示报警设备indicationandalarmdevice

接收检（探）测器的输出信号，发出指示、报警、控制信号的电子设备。

3.6

检测报警系统detectionandalarmsystem

用于探测生产装置现场可燃气体或有毒气体的浓度，当空气中的可燃气体或有毒气体浓度超过设定

值，检（探）测器就会被触发报警，并通过指示报警设备对外发出声光报警信号。

3.7

固定式气体检测报警系统fixedgasdetectionandaiarmsystem

固定安装在可能发生可燃气体或有毒气体泄漏场所的检测报警系统。

3.8

气体浓度检测范围gasconcentrationdetectionrange

检（探）测器在试验条件下能够检测出被测气体浓度的范围。

3.9

报警设定值alarmsetpoint

报警器预先设定的报警浓度值。

3.10

响应时间responsetime

在实验条件下，从检（探）测器接触被测气体到达稳定指示值的时间。通常，达到稳定指示值90%

的时间作为响应时间；恢复到稳定指示值10%的时间作为恢复时间。

3.11

安装高度verticalheight

检（探）测器检测口到指定参照物的垂直距离。

3.12

爆炸下限lowerexplosionlimit

指可燃气体爆炸下限浓度（V%）值。

2

DB36/T759—2019

3.13

最高容许浓度MAC(maximumallowableconcentration)

工作地点在一个工作日内、任何时间均不应超过的有毒化学物质的浓度。

3.14

短时间接触容许浓度PC-STEL(permissibleconcentration-shorttermexposurelimit)

一个工作日内、任何一次接触不超过15min时间加权平均的容许接触浓度。

3.15

直接致害浓度IDLH(immediatelydangeroustolifeorhealthconcentration)

环境中空气污染物浓度达到某种危险水平，如可致命或永久损害健康，或使人立即丧失逃生能力。

3.16

零点气体zerogas

不含被测气体或其他干扰气体的纯洁的空气或氮气

3.17

标准气体standardgas

成分、浓度和精度为已知的气体。

3.18

作业场所workplace

劳动者进行职业活动的全部地点。

4基本要求

4.1检测分类

检测分为初始检测和定期检测二类。新建、改建和扩建的项目在试生产之前，气体检测报警系统应

由具有相应安全生产检测检验资质的机构进行初始检测。对在役的气体检测报警系统应由具有相应安全

生产检测检验资质的机构定期进行检测。为保证气体检测报警系统处于良好状态，使用单位应进行定期

检查。气体检测报警系统经过非正常振动，或对示值有怀疑时，以及更换主要元件后，应随时委托具有

相应安全生产检测检验资质的机构进行在线检测。

4.2检测环境条件

4.2.1环境温度：0℃～45℃；

4.2.2相对湿度：<85%；

4.2.3通风良好，无干扰被测成分。

3

DB36/T759—2019

4.3检测机构和人员

4.3.1检测机构和人员应符合以下要求：

a)对气体检测报警系统实施现场检测的机构应具有国家规定的安全生产检测检验相应资质；

b)检测人员应经过相关专业知识业务培训，并取得相应检测检验资格证书；

c)现场检测工作不少于两人。

4.3.2检测人员应穿戴好相应的个体防护用品，在火灾、爆炸危险性场所还应遵守以下作业安全规定：

a)接受受检单位的安全教育；

b)检测现场不得携带火种、非防爆通讯设备；

c)不得吸烟，不得穿化纤服装，不得穿钉子鞋；

d)现场不得随意敲打金属物，以免产生火星而造成事故；

e)应使用与被检测场所相适应的防爆性能的检测仪器和不易产生火花的工具；

f)遵守受检单位的规章制度。

4.4仪器设备

4.4.1气体检测报警系统现场检测所采用的仪器、仪表和测量工具应符合国家计量法规的规定。

4.4.2检测用的仪器、仪表和测量工具经法定专业计量机构检定合格，且在检定有效期内，并处于正

常状态。

4.4.3检测用标准物质的不确定度应符合被测气体所对应的计量检定规程要求。

4.4.4对有精度要求的参数检测，现场检测的仪器、仪表和测量工具的精度指标至少比标准要求高一

个等级。

4.4.5检测采用的仪器、仪表和测量工具，在测试中发现故障、损伤或误差超过允许值，应及时更换

或修复；经修复的仪器、仪表和测量工具应符合本文件4.4.2的规定。

4.5检测准备

现场检测前应作以下几项准备工作：

a)检测所用仪器设备及连接件连接是否正确，确保其完好；

b)气体检测报警系统使用单位应安排相关的专业人员到现场配合检测；

c)确认气体检测报警系统的检（探）测器的被测气体、量程范围、报警值及其他参数；

d)准备好经国家质量监督检验检疫总局批准的有证标准物质，标准物质的组分应与被测气体组分

相同，对通用仪器可采用异丁烷或丙烷等标准物质；

e)查看被测点所对应的报警控制器或DCS上的通道及现场显示的实时数据；

f)查看气体检测报警系统相关设计文件；

g)由被检单位开具检测工作票并解除与报警器相关工艺上连锁；

h)应在检测现场放置警示牌；

i)检测过程中，被检单位应派专人负责监护。

4.6报告

4.6.1现场检测和检测分析完成后，应及时出具检测报告。检测报告应用词规范、文字精炼。

4.6.2检测报告应对所检测项目是否符合相应标准的规定或设计文件要求作出明确的结论。

4.6.3检测报告应包括下列内容：

a)委托检测单位、被检单位名称；

4

DB36/T759—2019

b)检测项目、检测方法和检测依据；

c)检测项目结果汇总、检测结论；

d)检测日期、报告签发日期；

e)检测、审核和批准人员签名。

4.7周期

气体检测报警系统的检测周期不超过1年。

5检查要求

5.1检（探）测器的选用

5.1.1可燃气体检（探）测器和有毒气体检（探）测器的选用，应根据检（探）测器的技术性能、被

测气体的理化性质和生产环境特点确定。

5.1.2可燃气体或含有毒气体的可燃气体泄漏时，可燃气体浓度可能达到25%爆炸下限，但有毒气体

不能达到最高容许浓度时，应设置可燃气体检（探）测器。

5.1.3有毒气体或含有可燃气体的有毒气体泄漏时，有毒气体浓度可能达到最高容许浓度，但可燃气

体浓度不能达到25%爆炸下限时，应设置有毒气体检（探）测器。

5.1.4可燃气体与有毒气体同时存在的场所，可燃气体浓度可能达到25%爆炸下限，有毒气体的浓度

也可能达到最高容许浓度时，应分别设置可燃气体和有毒气体检（探）测器。

5.1.5同一种气体，既属可燃气体又属有毒气体时，应只设置有毒气体检（探）测器。

5.1.6可燃（有毒）气体场所的检（探）测器，应采用固定式

5.1.7常用气体的检（探）测器选用应符合下列规定：

a)烃类可燃气体可选用催化燃烧型或红外气体检（探）测器。当使用场所的空气中含有能使催化

燃烧型检测元件中毒的硫、磷、铅、卤素化合物等介质时，应选用抗毒性催化燃烧型检（探）

测器；

b)在缺氧或高腐蚀性等场所，宜选用红外气体检（探）测器；

c)氢气检测可选用催化燃烧型、电化学型、热传导型或半导体型检（探）测器；

d)检测组分单一的可燃气体，宜选用热传导型检测（探）器；

e)硫化氢、氯气、氨气、丙烯腈气体、一氧化碳气体可选用电化学型或半导体型检（探）测器；

f)氯乙烯气体可选用半导体型或光致电离型检（探）测器；

g)氰化氢气体宜选用电化学型检（探）测器；

h)苯气体可选用半导体型或光致电离型检（探）测器；

i)常用可燃气体、蒸气特性表参见附录A；

j)常用有毒气体、蒸气特性表参见附录B。

5.2检（探）测器防爆类型的选用

5.2.1可燃气体检（探）测器应采用经国家指定机构及授权检验单位的计量器具制造认证、防爆性能

认证和消防认证的产品。

5.2.2国家法规有要求的有毒气体检（探）测器应采用经国家指定机构或其授权检验单位的计量器具

制造认证的产品。其中，防爆型有毒气体检（探）测器还应采用经国家指定机构或其授权检验单位的防

爆性能认证的产品。

5

DB36/T759—2019

5.2.3检（探）测器防爆类型和级别，应按GB50058的有关规定选用，并应符合使用场所爆炸危险区

域以及被检测气体性质要求。

5.3检（探）测器采样方式的选用

5.3.1常用检（探）测器的采样方式，应根据使用场所确定。可燃气体和有毒气体的检测宜采用扩散

式检（探）测器；受安装条件和环境条件的限制，无法使用扩散式检（探）测器的场所，宜采用吸入式

检（探）测器。

5.3.2常用气体检（探）测器的技术性能可按附录C选择。

5.4指示报警设备的选用

5.4.1指示报警设备应具备GB50493标准中相关规定要求的基本功能。

5.4.2根据工厂（装置）的规模和特点，指示报警设备可按GB50493标准中相关规定方式设置。

5.4.3报警设定值应符合GB50493标准中相关规定。

5.5检（探）测器的安装

5.5.1检查比重大于空气的可燃气体的检（探）测器，其安装高度距地坪（或楼地板）0.3m～0.6m。

检测比重大于空气的有毒气体的检（探）测器，应靠近泄漏点，其安装高度应距地坪（或楼地板）0.3m～

0.6m。

5.5.2检查比重小于空气的可燃气体或有毒气体的检（探）测器，其安装高度应高出释放源0.5m～2m。

注：气体密度大于0.97kg/m3(标准状态下)即认为比空气重;气体密度小于0.97kg/m3(标准状态下)即认为比空气轻。

5.5.3检（探）测器应安装在无冲击、无振动、无强电磁干扰、易于检修的场所，安装探头的地点与

周边管线或设备之间应留有不小于0.5m的净空和出入通道。

5.5.4爆炸性环境内的检（探）测器的安装与
