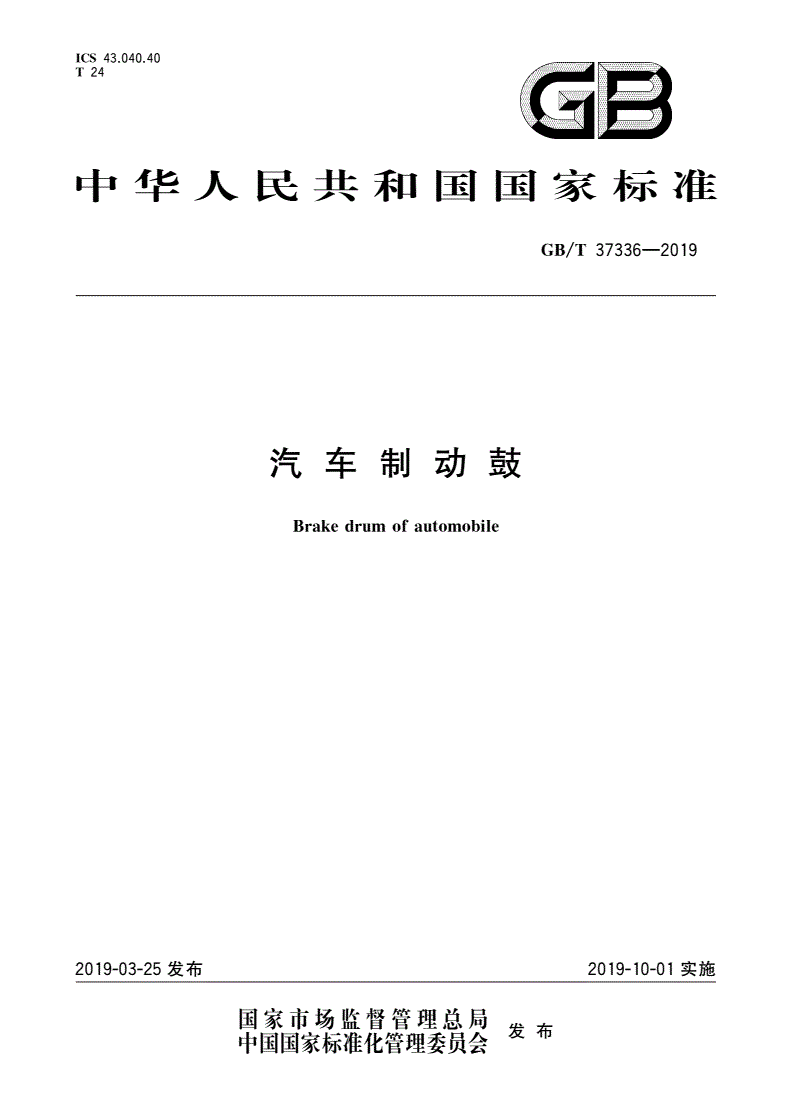

GB/T 37336-2019 汽车制动鼓

ICS43.040.40

T24

中华人民共和国国家标准

/—

GBT373362019

汽车制动鼓

Brakedrumofautomobile

2019-03-25发布2019-10-01实施

国家市场监督管理总局

发布

中国国家标准化管理委员会

/—

GBT373362019

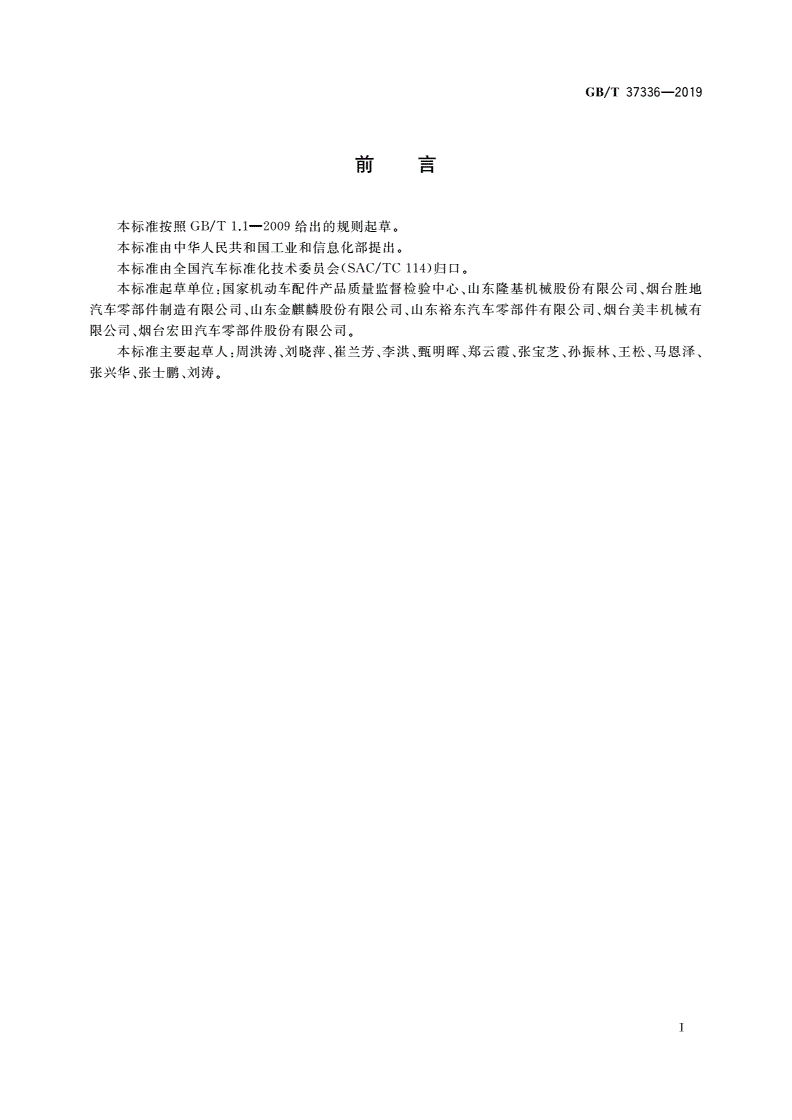

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准由中华人民共和国工业和信息化部提出。

(/)。

本标准由全国汽车标准化技术委员会SACTC114归口

:、、

本标准起草单位国家机动车配件产品质量监督检验中心山东隆基机械股份有限公司烟台胜地

、、、

汽车零部件制造有限公司山东金麒麟股份有限公司山东裕东汽车零部件有限公司烟台美丰机械有

、。

限公司烟台宏田汽车零部件股份有限公司

:、、、、、、、、、、

本标准主要起草人周洪涛刘晓萍崔兰芳李洪甄明晖郑云霞张宝芝孙振林王松马恩泽

、、。

张兴华张士鹏刘涛

Ⅰ

/—

GBT373362019

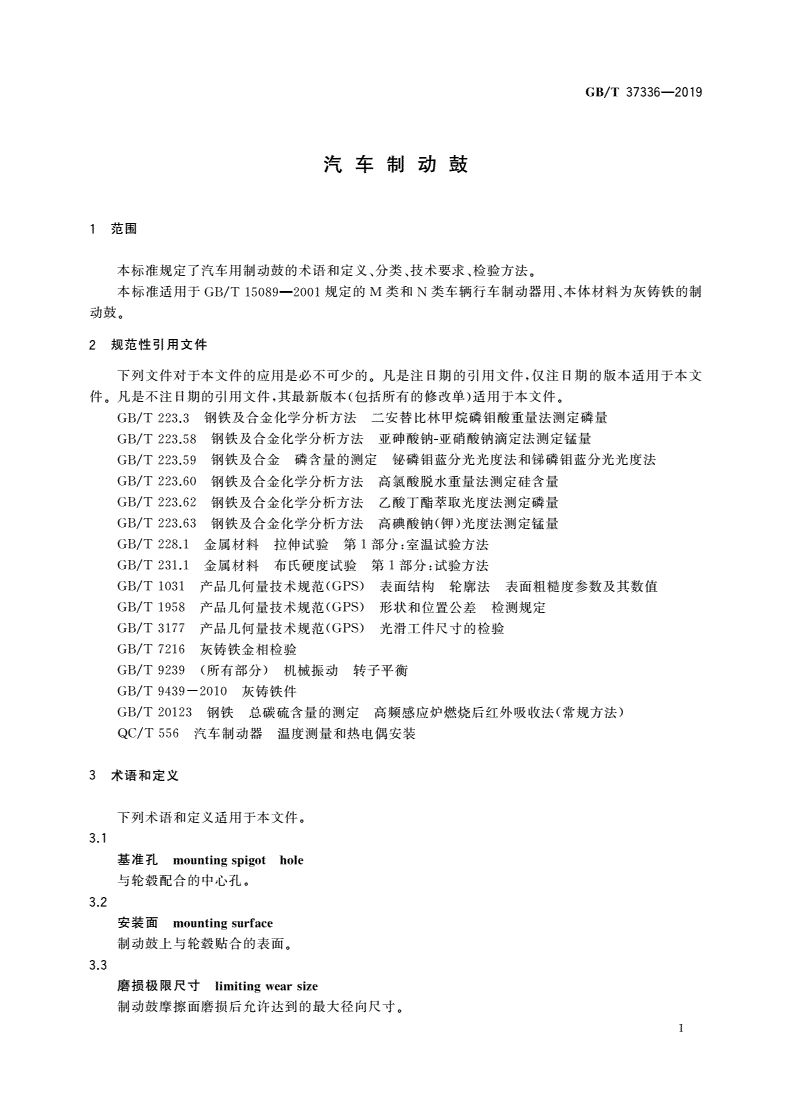

汽车制动鼓

1范围

、、、。

本标准规定了汽车用制动鼓的术语和定义分类技术要求检验方法

/—、

本标准适用于规定的类和类车辆行车制动器用本体材料为灰铸铁的制

GBT150892001MN

动鼓。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量

GBT223.3

/钢铁及合金化学分析方法亚砷酸钠亚硝酸钠滴定法测定锰量

GBT223.58-

/钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法

GBT223.59

/钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量

GBT223.60

/钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量

GBT223.62

/()

钢铁及合金化学分析方法高碘酸钠钾光度法测定锰量

GBT223.63

/:

金属材料拉伸试验第部分室温试验方法

GBT228.11

/:

金属材料布氏硬度试验第部分试验方法

GBT231.11

/产品几何量技术规范()表面结构轮廓法表面粗糙度参数及其数值

GBT1031GPS

/产品几何量技术规范()形状和位置公差检测规定

GBT1958GPS

/产品几何量技术规范()光滑工件尺寸的检验

GBT3177GPS

/灰铸铁金相检验

GBT7216

/()

所有部分机械振动转子平衡

GBT9239

/灰铸铁件

GBT9439-2010

/()

钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法常规方法

GBT20123

/汽车制动器温度测量和热电偶安装

QCT556

3术语和定义

下列术语和定义适用于本文件。

3.1

基准孔mountinsiothole

gpg

与轮毂配合的中心孔。

3.2

安装面mountinsurface

g

制动鼓上与轮毂贴合的表面。

3.3

磨损极限尺寸limitinwearsize

g

制动鼓摩擦面磨损后允许达到的最大径向尺寸。

1

/—

GBT373362019

4分类

4.1制动鼓分类

。

按制动鼓整体结构型式可分为普通制动鼓和轮毂制动鼓普通制动鼓按照材料种类可分为单一材

料制动鼓和双金属制动鼓。

4.2制动鼓结构示例

,。

普通制动鼓主要结构示例见图轮毂制动鼓主要结构示例见图

12

)单一材料制动鼓())单一材料制动鼓()

a1b2

)())双金属制动鼓()

c双金属制动鼓1d2

图普通制动鼓结构

1

)轮毂制动鼓()

a1)轮毂制动鼓()

b2

图轮毂制动鼓结构

2

5技术要求

5.1力学性能

制动鼓的力学性能应符合表的规定。

1

2

/—

GBT373362019

表1制动鼓力学性能要求

抗拉强度布氏硬度硬度偏差

牌号

MPaHBWHBW

HT200≥180150~230

HT200-GT≥180150~230

HT225≥205170~240±25

HT250≥225180~255

HT275≥250200~275

注:GT指高碳。

5.2化学成分

制动鼓的基本化学成分宜符合表的规定。

2

表2制动鼓基本化学成分%

牌号CSiMnSP

HT2003.10~3.601.90~2.300.60~0.90≤0.15≤0.15

HT200-GT3.60~3.901.50~2.100.60~0.90≤0.12≤0.10

HT2253.20~3.601.70~2.300.60~0.90≤0.12≤0.12

HT2503.10~3.601.70~2.500.60~0.90≤0.12≤0.15

HT2753.10~3.601.70~2.500.60~0.90≤0.12≤0.12

注:GT指高碳。

5.3金相组织

制动鼓的金相组织应符合表的规定。

3

表3制动鼓金相组织

检验项目技术要求

(),

石墨形态型其中型型

A+B≥85%B≤10%D+E≤5%

石墨长度等级级级

3~6

、,

珠光体铁素体珠光体数量≥95%铁素体数量<5%

、,

碳化物磷共晶碳化物磷共晶数量不准许有网状磷共晶

+<3%

5.4尺寸公差和形位公差

制动鼓尺寸公差和形位公差应符合表的规定。

4

3

/—

GBT373362019

表4制动鼓尺寸公差和形位公差要求

摩擦面跳动摩擦面圆度基准面平面度

车辆类型基准孔直径公差等级
