FZ/T 90090-1997 纺织机械 染整机木械导布辊 主要尺寸、技术要求

Fz/T90090一1997

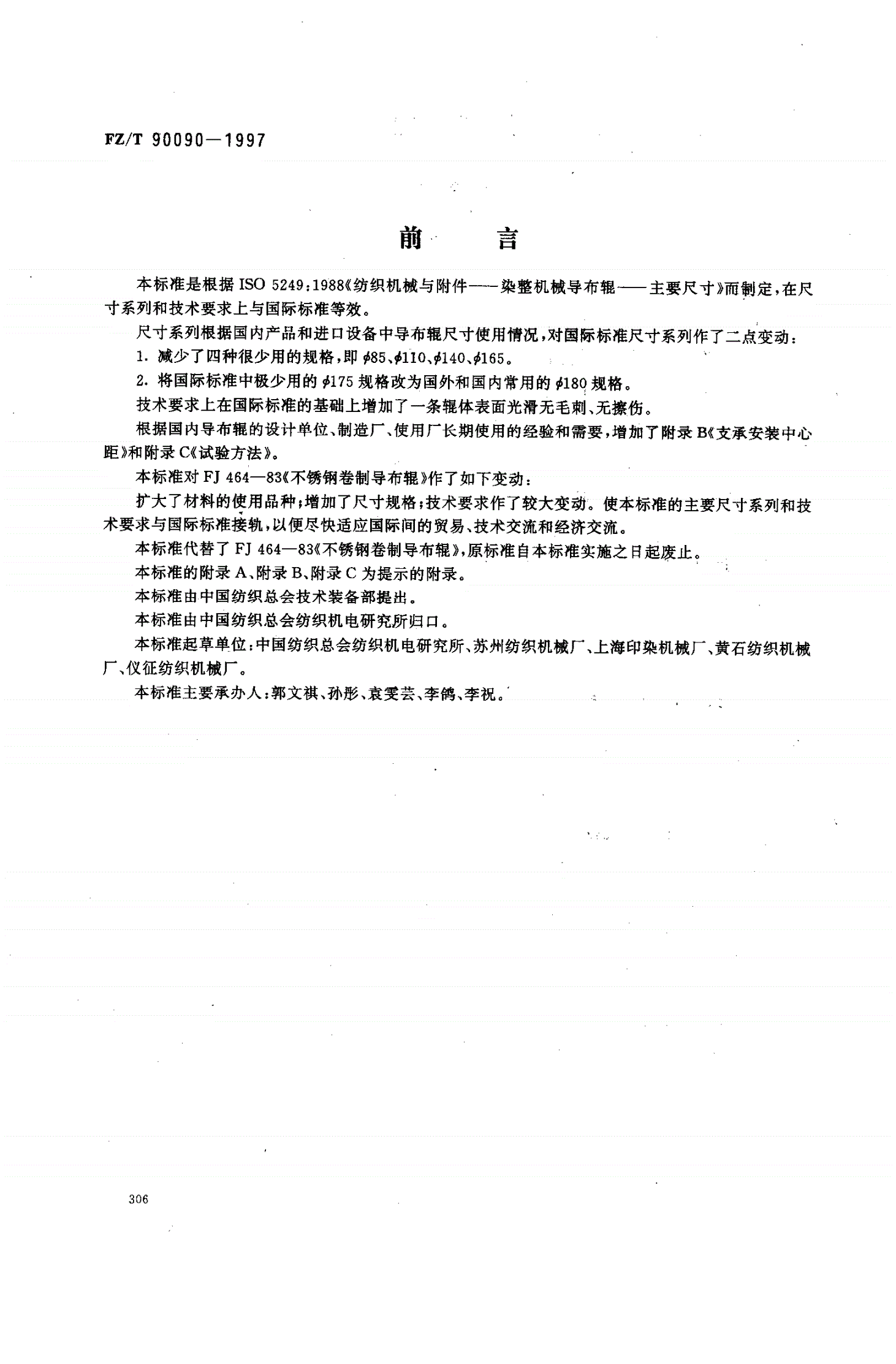

前言

本标准是根据ISO5249:1988纺《织机械与附件—染整机械导布辊—主要尺寸》而制定，在尺

寸系列和技术要求上与国际标准等效。

尺寸系列根据国内产品和进口设备中导布辊尺寸使用情况，对国际标准尺寸系列作了二点变动:

1.减少了四种很少用的规格，即085,0110,0140,0165,

2.将国际标准中极少用的0175规格改为国外和国内常用的018。规格。

技术要求上在国际标准的基础上增加了一条辊体表面光滑无毛刺、无擦伤。

根据国内导布辊的设计单位、制造厂、使用厂长期使用的经验和需要，增加了附录B支《承安装中心

距》和附录C试《验方法》。

本标准对FJ464-83不《锈钢卷制导布辊》作了如下变动:

扩大了材料的使用品种;增加了尺寸规格;技术要求作了较大变动。使本标准的主要尺寸系列和技

术要求与国际标准接轨，以便尽快适应国际间的贸易、技术交流和经济交流。

本标准代替了FJ464-83((不锈钢卷制导布辊》，原标准自本标准实施之日起废止。

本标准的附录A、附录B,附录C为提示的附录。

本标准由中国纺织总会技术装备部提出。

本标准由中国纺织总会纺织机电研究所归口。

本标准起草单位:中国纺织总会纺织机电研究所、苏州纺织机械厂、上海印染机械厂、黄石纺织机械

厂、仪征纺织机械厂。

本标准主要承办人:郭文棋、孙彤、袁雯芸、李鸽、李祝。

Fz/T90090一1997

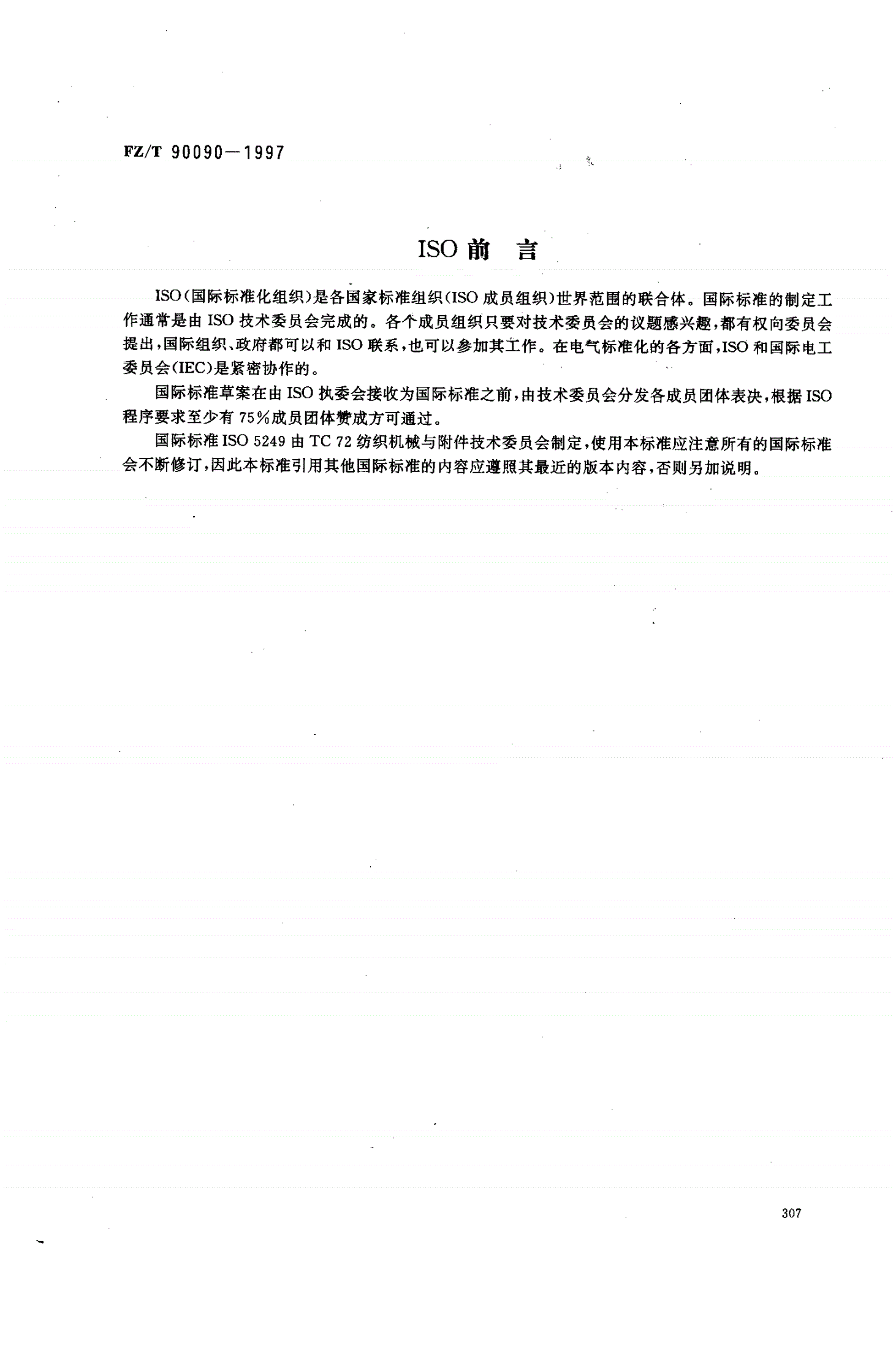

ISO前言

ISO(国际标准化组织)是各国家标准组织((ISO成员组织)世界范围的联合体。国际标准的制定工

作通常是由ISO技术委员会完成的。各个成员组织只要对技术委员会的议题感兴趣，都有权向委员会

提出，国际组织、政府都可以和ISO联系，也可以参加其工作。在电气标准化的各方面，ISO和国际电工

委员会((IEC)是紧密协作的。

国际标准草案在由ISO执委会接收为国际标准之前，由技术委员会分发各成员团体表决，根据ISO

程序要求至少有75%成员团体赞成方可通过。

国际标准ISO5249由TC72纺织机械与附件技术委员会制定，使用本标准应注意所有的国际标准

会不断修订，因此本标准引用其他国际标准的内容应遵照其最沂的版本内容.}*Nil-,A加i#.R9_

.307

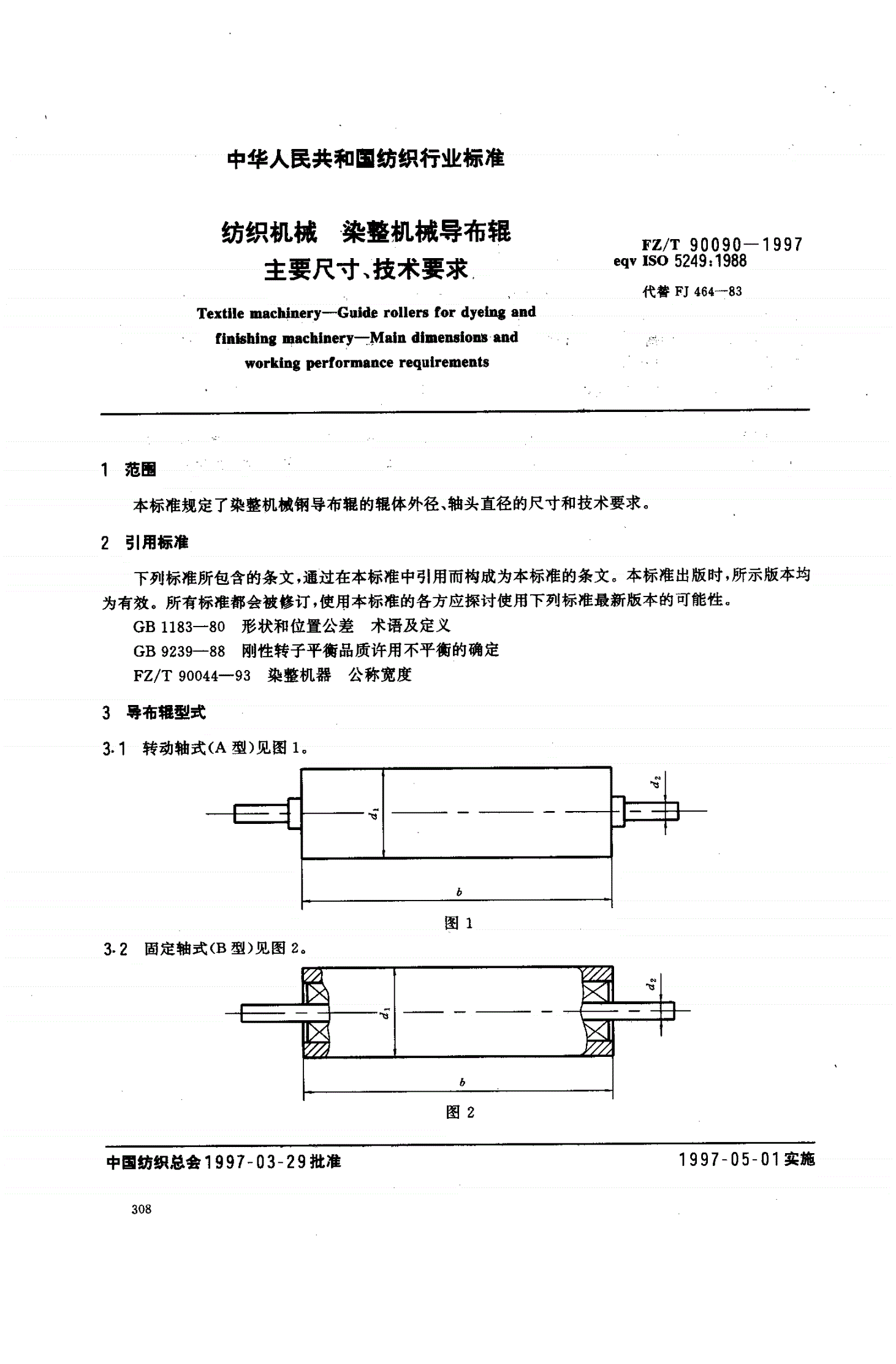

中华人民共和国纺织行业标准

纺织机械染整机械导布辊

FZ/T90090一1997

主要尺寸、技术要求eqvISO5249:1988

代替FJ464-83

Textilemachinery-Guiderollersfordyeingand

finishingmachinery-Maindimensionsand

workingperformancerequirements

1范围

本标准规定了染整机械钢导布辊的辊体外径、轴头直径的尺寸和技术要求。

2引用标准

下列标准所包含的条文.通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB1183-80形状和位置公差术语及定义

GB9239-88刚性转子平衡品质许用不平衡的确定

FZ/T90044-93染橄机器公称宽度

3导布辊型式

3.1转动轴式(A型)见图1,

a

b

图1

3.2固定轴式(B型)见图2,

F3

、

9

b

图2

中国妨织总会1997一03一29批准1997一05一01实施

FZ/T90090一1997

4尺寸

4.1导布辊外径((d,)见表1'le

表1导布辊外径尺寸d,

4.2轴的尺寸(d,)

轴径d:应根据导布辊受力情况选择，且应为5的倍
