DB32/T 4339.1-2022 高速公路沥青面层质量管控技术规范 第1部分：常用沥青与沥青混合料

ICS93.080

CCSP66

DB32

江苏省地方标准

DB32T4339.1-2022

高速公路沥青面层质量管控技术规范

第1部分：常用沥青与沥青混合料

Technicalspecificationforqualitycontrolofexpresswayasphaltpavement—

Part1：Commonlyusedasphaltandasphaltmixture

（报批稿）

2022-09-06发布2022-10-09实施

江苏省市场监督管理局发布

DB32T4339.1-2022

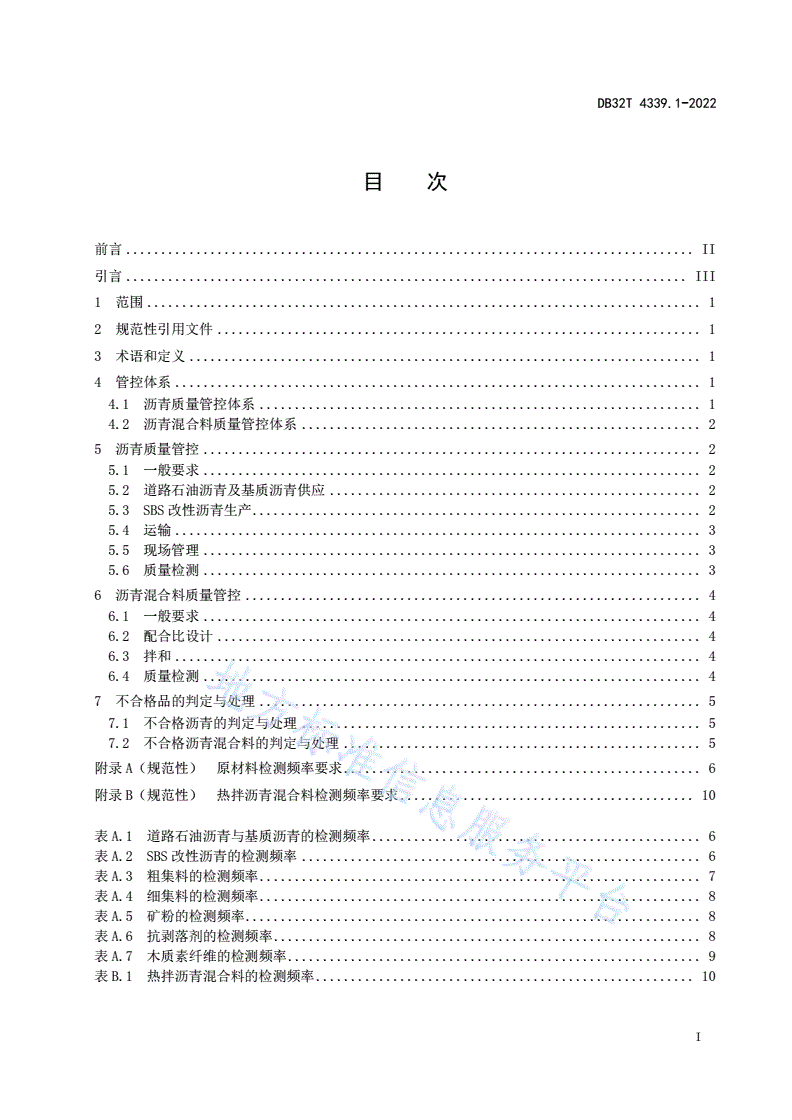

目次

前言.................................................................................II

引言................................................................................III

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4管控体系...........................................................................1

4.1沥青质量管控体系...............................................................1

4.2沥青混合料质量管控体系.........................................................2

5沥青质量管控.......................................................................2

5.1一般要求.......................................................................2

5.2道路石油沥青及基质沥青供应.....................................................2

5.3SBS改性沥青生产................................................................2

5.4运输...........................................................................3

5.5现场管理.......................................................................3

5.6质量检测.......................................................................3

6沥青混合料质量管控.................................................................4

6.1一般要求.......................................................................4

6.2配合比设计.....................................................................4

6.3拌和...........................................................................4

6.4质量检测.......................................................................4

7不合格品的判定与处理...............................................................5

7.1不合格沥青的判定与处理.........................................................5

7.2不合格沥青混合料的判定与处理...................................................5

附录A（规范性）原材料检测频率要求...................................................6

附录B（规范性）热拌沥青混合料检测频率要求..........................................10

表A.1道路石油沥青与基质沥青的检测频率...............................................6

表A.2SBS改性沥青的检测频率.........................................................6

表A.3粗集料的检测频率...............................................................7

表A.4细集料的检测频率...............................................................8

表A.5矿粉的检测频率.................................................................8

表A.6抗剥落剂的检测频率.............................................................8

表A.7木质素纤维的检测频率...........................................................9

表B.1热拌沥青混合料的检测频率......................................................10

I

DB32T4339.1-2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件是DB32/T4339《高速公路沥青面层质量管控技术规范》的第1部分。DB32/T4339《高速公

路沥青面层质量管控技术规范》包括两个部分：

——第1部分：常用沥青及沥青混合料；

——第2部分：动态智能管控。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江苏省交通运输厅提出并归口。

本文件起草单位：江苏省交通工程建设局、江苏中路工程技术研究院有限公司、中路交科科技股份

有限公司。

本文件主要起草人：刘世同、潘卫育、杜骋、金光来、张志祥、刘朝晖、邵学富、陆宇、刘海婷、

杨光昊、张孝胜、王祥波、臧国帅、蔡文龙、李一鹤、曹阳、张志超、吴德磊、王兆鑫、徐敏、徐洁、

陈兆南、马仕亮、王罡。

II

DB32T4339.1-2022

引言

DB32/T4339《高速公路沥青面层质量管控技术规范》为江苏省高速公路沥青面层质量管控提供依

据，拟由两个部分构成。

——第1部分：常用沥青与沥青混合料。目的在于提出常用沥青及沥青混合料质量管控要求的依据。

——第2部分：动态智能管控。目的在于提出高速公路沥青面层施工过程的质量管控要求的依据。

III

DB32T4339.1-2022

高速公路沥青面层质量管控技术规范

第1部分：常用沥青与沥青混合料

1范围

本文件规定了高速公路沥青面层常用沥青与沥青混合料的管控体系、沥青质量管控、沥青混合料质

量管控、不合格品的判定与处理。

本文件适用于高速公路沥青路面新建、改扩建等工程，其他等级公路可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

JTGE20公路工程沥青及沥青混合料试验规程

DB32/T1087高速公路沥青路面施工技术规范

DB32/T4340-2022沥青红外光谱法相似度识别与SBS含量试验检测规程

3术语和定义

下列术语和定义适用于本文件。

3.1

沥青控制类指标controlledasphaltindex

用于判断沥青质量是否合格的指标。

3.2

沥青实测类指标measuredasphaltindex

用于判别沥青质量波动性的指标。

3.3

基质沥青baseasphalt

用于掺加改性剂进行改性沥青生产的基础沥青。

4管控体系

4.1沥青质量管控体系

由沥青供应单位自检、施工单位验收、监理单位抽检、现场管理机构试验室抽检、技术服务单位抽

检及驻厂监控、建设单位监督检查及路面质量数据中心数据管理等组成。

注：路面质量数据中心指具备对高速公路沥青路面施工全过程开展监控监测、数据采集、数据存储、质量预警、质

量分析、报表编发等质量监管功能的信息化综合平台。

1

DB32T4339.1-2022

4.2沥青混合料质量管控体系

由施工单位自检、监理单位抽检、现场管理机构试验室抽检、技术服务单位抽检、建设单位监督检

查及路面质量数据中心数据管理等组成。

5沥青质量管控

5.1一般要求

5.1.1沥青供应单位应建立质量管理体系，并通过GB/T19001（ISO9001）认证。

5.1.2沥青供应单位应建立沥青质量自检制度。

5.1.3沥青供应单位应接受和配合建设单位、技术服务单位对沥青质量、沥青生产设备、生产工艺的

检测、检查和监控等相关工作。

5.1.4沥青供应单位应对沥青进行专罐储存，道路石油沥青、SBS改性沥青，每车留取三份样品，每

份样品不少于2kg。

5.1.5施工单位应对到场沥青进行全面质量检测、验收，应拒收不合格产品。施工单位对最终路面质

量负责。

5.1.6施工单位、监理单位、现场管理机构试验室应配备可自动采集数据的针入度、延度、软化点检

测仪器，施工单位还应配备红外光谱检测设备。

5.1.7针入度、延度、软化点及红外光谱数据应实时上传至路面质量数据中心，其他指标的检测数据

应在试验完成2d内上传至路面质量数据中心。

5.1.8控制类指标及实测类指标应满足DB32/T1087的要求。

5.1.9工地试验室未授权的检测项目，应委托具备相应资质的专业检测单位进行检测。

5.2道路石油沥青及基质沥青供应

5.2.1应向建设单位提供所采购进口道路石油沥青和基质沥青的提单、报关单、商检报告等相关证明

材料，国产道路石油沥青和基质沥青的质保单。

5.2.2入库前应进行自检，自检报告应在申请入库质量监督检查前上传至路面质量数据中心。

5.2.3应向建设单位申请进行入库质量监督检查，建设单位检查合格后方可使用。

5.3SBS改性沥青生产

5.3.1应采用全部过胶体磨工艺（按SBS改性剂和基质沥青生产加工的规定比例）生产SBS改性沥青，

不应采用浓缩液生产方式。

注1：全部过胶体磨工艺是指将SBS改性剂与基质沥青按生产加工规定比例全部混合流经胶体磨进行研磨的一种工

艺。

注2：浓缩液生产方式是指将SBS改性剂与部分基质沥青流经胶体磨进行研磨，制得高掺量SBS改性沥青浓缩液，再

将浓缩液与基质沥青搅拌均匀至所需SBS改性剂掺量的一种生产方式。

5.3.2应建立生产设备、生产工艺环节等的自动监控系统，将原材料用量、生产工艺等监控数据实时

上传至路面质量数据中心。

5.3.3应通过试验确定生产加工配比，进行试生产加工，形成生产加工配比设计报告和生产加工工艺

指导书，并在正式生产之前上传至路面质量数据中心。

5.3.4生产加工配比设计报告应包含：基质沥青、SBS改性剂及所有掺合料的厂家、检测报告、用量

2

DB32T4339.1-2022

比例等信息。

5.3.5生产加工工艺指导书应包含：生产设备配置和现场平面布置、监控设施配置和现场平面布置、

管道流向图、生产加工工艺流程图、生产加工工艺各阶段的基质沥青、SBS改性剂及所有掺合料的添加

时机、预混时间、发育温度、过胶体磨次数、沥青出厂过3mm筛等技术要求。

5.3.6出厂前应在技术服务单位见证下对每批次成品SBS改性沥青进行自检，自检合格后方可出厂，

并将自检报告上传至路面质量数据中心
