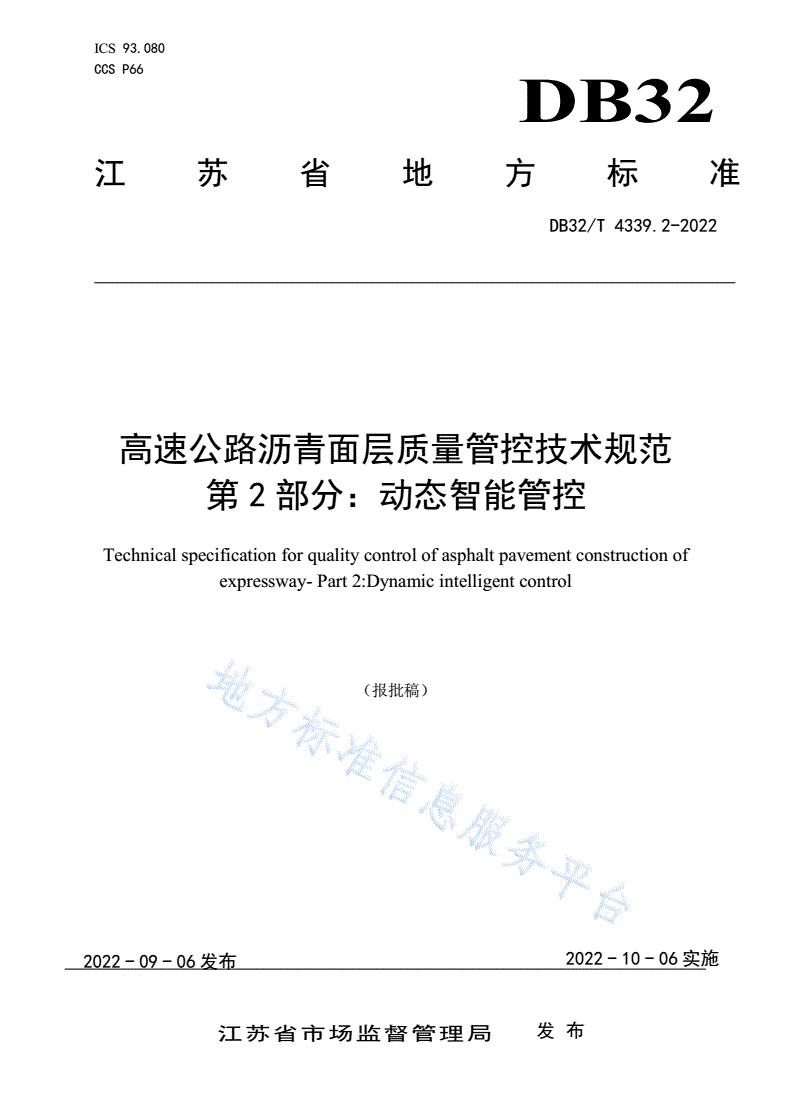

DB32/T 4339.2-2022 高速公路沥青面层质量管控技术规范 第2部分：动态智能管控

ICS93.080

CCSP66

DB32

江苏省地方标准

DB32/T4339.2-2022

高速公路沥青面层质量管控技术规范

第2部分：动态智能管控

Technicalspecificationforqualitycontrolofasphaltpavementconstructionof

expressway-Part2:Dynamicintelligentcontrol

（报批稿）

2022-09-06发布2022-10-06实施

江苏省市场监督管理局发布

DB32/T4339.2-2022

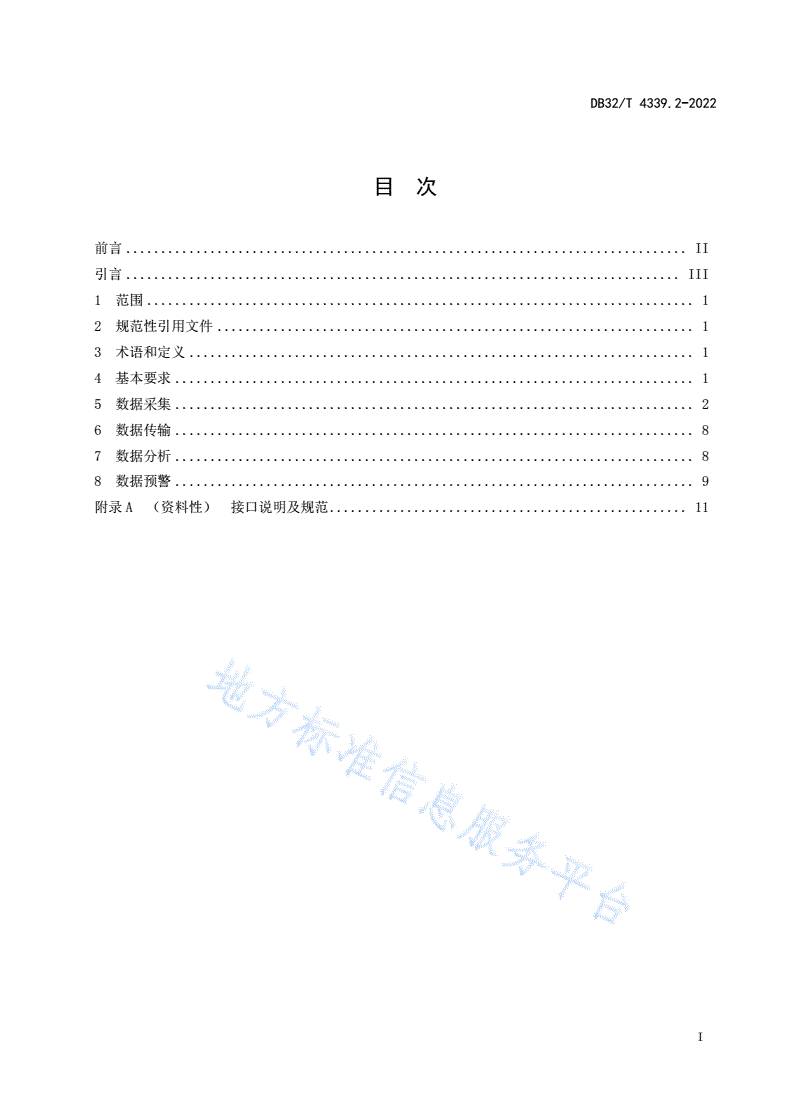

目次

前言................................................................................II

引言...............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本要求..........................................................................1

5数据采集..........................................................................2

6数据传输..........................................................................8

7数据分析..........................................................................8

8数据预警..........................................................................9

附录A（资料性）接口说明及规范...................................................11

I

DB32/T4339.2-2022

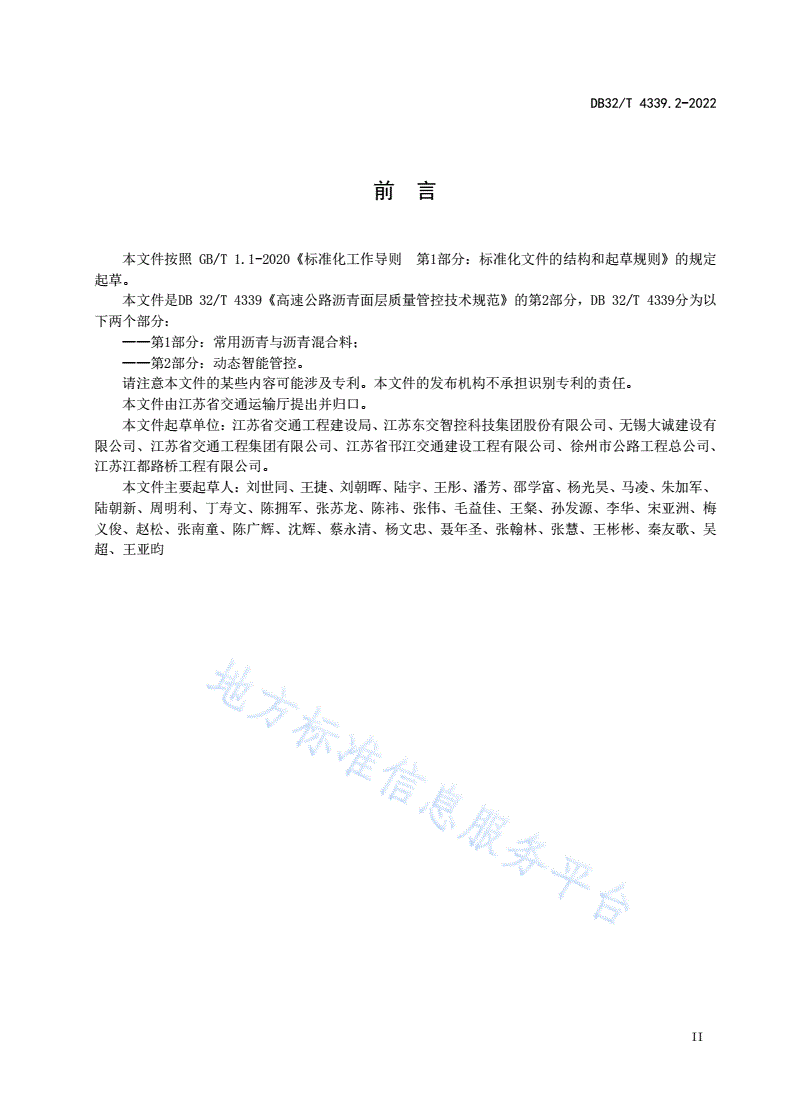

前言

本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件是DB32/T4339《高速公路沥青面层质量管控技术规范》的第2部分，DB32/T4339分为以

下两个部分：

——第1部分：常用沥青与沥青混合料；

——第2部分：动态智能管控。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由江苏省交通运输厅提出并归口。

本文件起草单位：江苏省交通工程建设局、江苏东交智控科技集团股份有限公司、无锡大诚建设有

限公司、江苏省交通工程集团有限公司、江苏省邗江交通建设工程有限公司、徐州市公路工程总公司、

江苏江都路桥工程有限公司。

本文件主要起草人：刘世同、王捷、刘朝晖、陆宇、王彤、潘芳、邵学富、杨光昊、马凌、朱加军、

陆朝新、周明利、丁寿文、陈拥军、张苏龙、陈祎、张伟、毛益佳、王粲、孙发源、李华、宋亚洲、梅

义俊、赵松、张南童、陈广辉、沈辉、蔡永清、杨文忠、聂年圣、张翰林、张慧、王彬彬、秦友歌、吴

超、王亚昀

II

DB32/T4339.2-2022

引言

DB32/T4339《高速公路沥青面层质量管控技术规范》为江苏省高速公路沥青面层质量管控提供依

据，拟由两个部分构成。

——第1部分：常用沥青与沥青混合料。目的在于提出常用沥青及沥青混合料质量管控要求的依据。

——第2部分：动态智能管控。目的在于提出沥青面层施工过程质量管控要求的依据。

III

DB32/T4339.2-2022

高速公路沥青面层质量管控技术规范

第2部分：动态智能管控

1范围

本文件规定了高速公路沥青面层质量动态智能管控涉及的基本要求、数据采集、数据传输、数据分

析与数据预警。

本文件适用于高速公路新建工程、改扩建工程以及养护工程。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T13328压路机通用要求

GB/T16277道路施工与养护机械设备沥青混凝土摊铺机

GB/T37025信息安全技术物联网数据传输安全技术要求

JT/T697.9交通信息基础数据元第9部分：建设项目信息基础数据元

3术语和定义

本文件没有需要界定的术语和定义。

4基本要求

4.1高速公路沥青面层质量动态智能管控应涵盖沥青面层施工全过程，包括拌和、运输、摊铺、碾压

环节的数据采集、传输、分析、预警以及处理。

4.2数据应能从相关设备或传感器中直接获取，自动上传。

4.3数据应分类存储，并根据实际需要进行备份和长期存储，其访问应采用分级权限和实名制。

4.4数据传输应选用稳定可靠的传输设备和方法，并具备数据加密和断点续传功能。

4.5数据库建设应符合JT/T697.9的有关要求。

4.6摊铺机应符合GB/T16277的有关要求。

4.7压路机应符合GB/T13328的有关要求。

5数据采集

1

DB32/T4339.2-2022

5.1一般规定

5.1.1数据采集内容应包括拌和、运输、摊铺以及碾压环节的数据。

5.1.2数据采集设备安装现场应具备9V～36V稳定直流电源。

5.1.3数据采集设备安装完成后应进行校准。

5.2沥青混合料拌和数据采集

5.2.1沥青混合料拌和管控关键指标、采集方式、采集频率应符合表1的规定。

表1沥青混合料拌和管控关键指标、采集方式、采集频率

序号关键指标采集方式采集频率

1各热料仓材料用量

2油石比

3矿粉用量

读取拌和楼控制系统数据逐盘采集

4沥青加热温度

5集料加热温度

6拌和时间

在出料口加装温度数据采集设备，实时采集放料

7沥青混合料出料温度最低采集频率0.1Hz

时沥青混合料的温度

5.2.2沥青混合料拌和数据采集设备技术要求应符合表2的规定。

表2沥青混合料拌和数据采集设备技术要求

设备类型设备功能性能指标

1.传输丢包：≤1/10000条

2.采样频率：≥5次/min

3.支持向多数据中心同步传输数据

4.支持断网数据续传功能

拌和数据采集设备实时采集拌和楼生产数据

5.防护等级要求达到IP65以上

6.适用环境温度范围：-25℃～85℃

7.适用环境湿度范围：≤95%RH

8.平均无故障工作时间：≥50000h

1.温度采集范围：-20℃～300℃

2.温度采集精度：±1℃

3.防护等级要求达到IP65以上

温度数据采集设备实时采集沥青混合料的温度数据

4.适用环境温度范围：-25℃～85℃

5.适用环境湿度范围：≤95%RH

6.平均无故障间隔时间：≥50000h

1.防护等级要求达到IP65以上

连接控制与传输设备，接收并展示沥青混

显示设备2.适用环境温度范围：-25℃～85℃

合料出料温度

3.适用环境湿度范围：≤95%RH

2

DB32/T4339.2-2022

5.2.3沥青混合料拌和数据采集设备安装应满足下列要求：

a)拌和数据采集设备宜安装在拌和楼控制室操作台，数据无线传输模块应确保无遮挡，保证通

讯正常；

b)温度数据采集设备应安装在出料口；

c)显示设备应安装在拌和楼侧面横梁下方。

说明：1-拌和数据采集设备；2-拌和楼工控机采集程序；3-温度数据采集设备；4-显示设备

图1沥青混合料拌和数据采集设备安装示意

5.3沥青混合料运输数据采集

5.3.1沥青混合料运输管控关键指标、采集方式、采集频率应符合表3的规定。

表3沥青混合料运输管控关键指标、采集方式、采集频率

序号关键指标采集方式采集频率

1开始装料时间利用安装在拌和楼出料口的射频识别设备和运输车上安装

逐车采集

2结束装料时间的电子标签，识别运输车开始和结束装料时间

3开始卸料时间利用安装在摊铺机上的射频识别设备和运输车上安装的电

逐车采集

4结束卸料时间子标签，识别运输车开始和结束卸料时间

5运输位置利用安装在运输车上的定位设备，采集车辆的位置数据最低采集频率1Hz

5.3.2沥青混合料运输数据采集设备技术要求应符合表4的规定。

表4沥青混合料运输数据采集设备技术要求

设备类型设备功能性能指标

车顶电子标签记录运输车辆身份信息1.抗金属要求：标签适用于金属表面设备

3

DB32/T4339.2-2022

2.工作频率：860MHz～960MHz

车尾电子标签

3.擦写次数：≥10万次

出料口射频识别设备识别装料时车辆身份信息1.射频识别模块稳定读取距离：5m～12m

2.读写准确度：误差范围≤1/1000次

摊铺机射频识别设备识别卸料时车辆身份信息

3.读写精度：99%

1.定位模块应支持北斗等卫星定位系统

定位设备采集运输车辆定位信息

2.平面定位精度不大于±5cm

5.3.3沥青混合料运输数据采集设备安装应满足下列要求：

a)车顶电子标签宜安装在运输车顶前侧；

b)车尾电子标签宜安装在运输车尾门；

d)出料口射频识别设备宜安装在拌和楼出料口，与运输车驶入水平方向呈60º～75º倾角；

e)摊铺机射频识别设备宜安装在摊铺机驾驶室侧前方，与车尾电子标签保持在同侧，与摊铺机

前进水平方向呈60º～75º倾角；

f)定位设备宜安装在运输车驾驶室内。
