GB/T 7002-2008 投光照明灯具光度测试

ICS29.140.40

中华人民共和国国家标准

GB/T7002—2008

代替GB/T7002—1986

投光照明灯具光度测试

Photometryforfloodlight

2008-06-18发布2009-05-01实施

发布

GB/T7002—2008

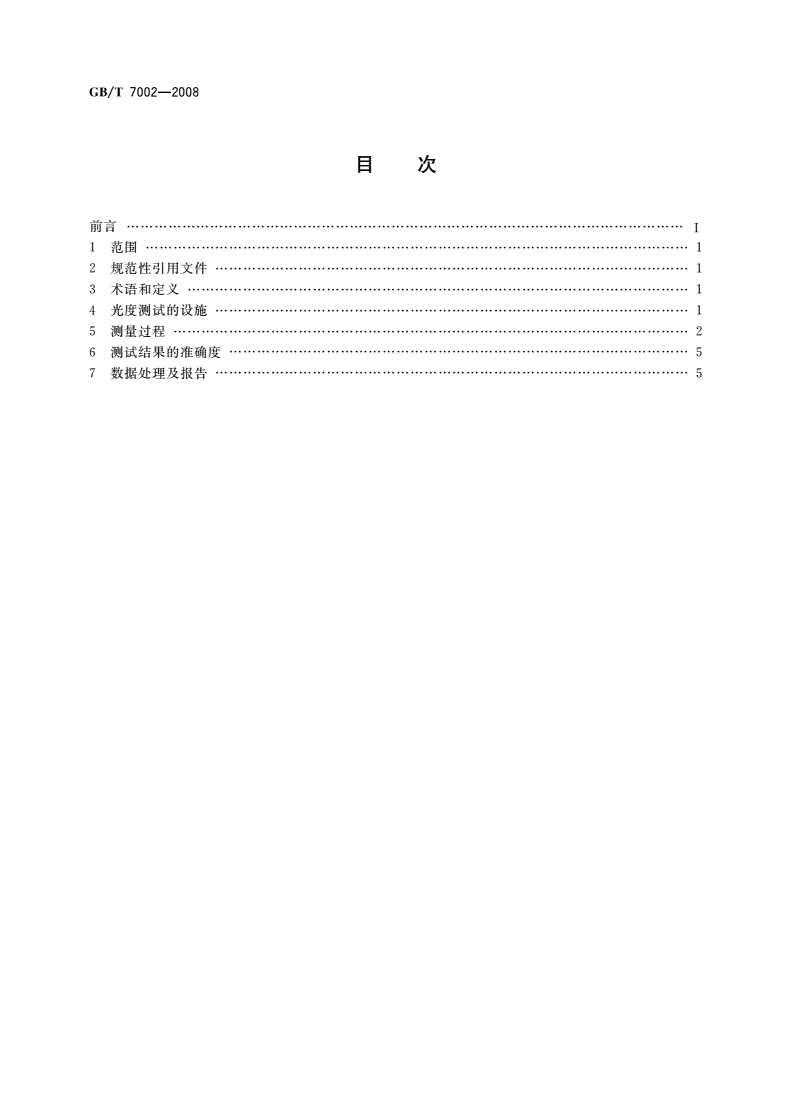

目次

前言T

1范围1

2规范性引用文件1

3术语和定义1

4光度测试的设施1

5测量过程2

6测试结果的准确度5

7数据处理及报告5

GB/T7002—2008

-1.Z-—1—

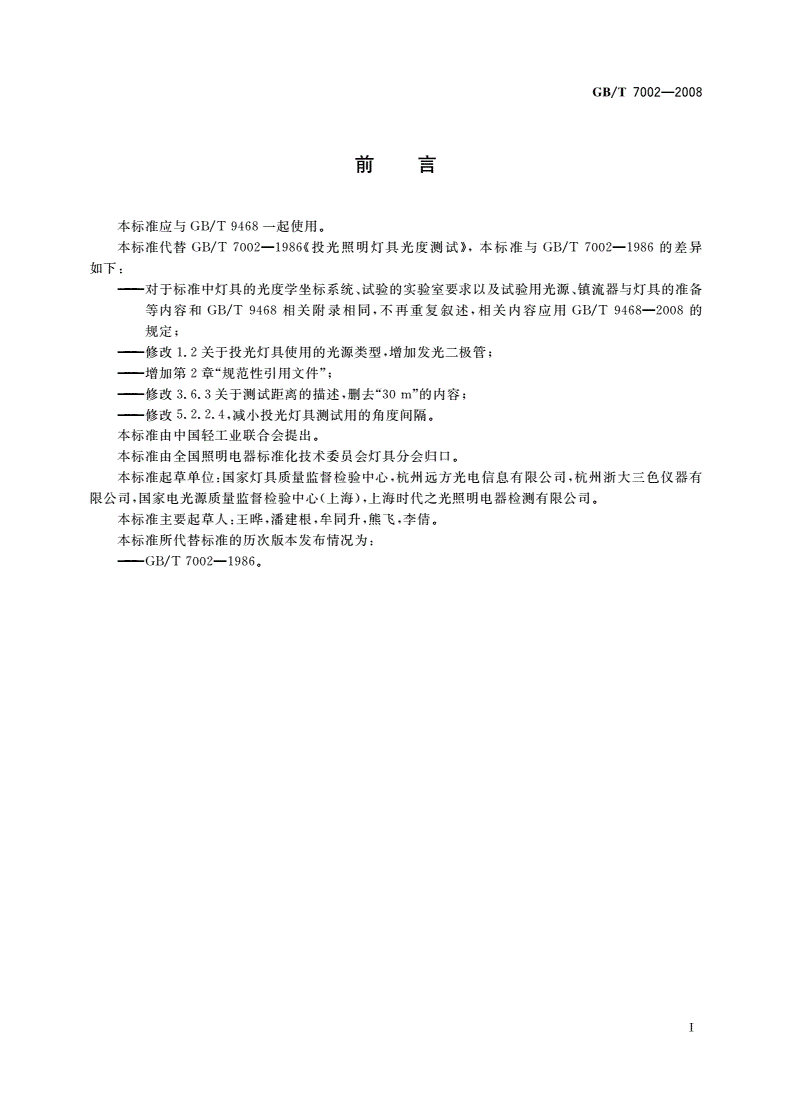

刖弓

本标准应与GB/T9468一起使用。

本标准代替GB/T7002—1986《投光照明灯具光度测试》，本标准与GB/T7002-1986的差异

如下：

-对于标准中灯具的光度学坐标系统、试验的实验室要求以及试验用光源、镇流器与灯具的准备

等内容和GB/T9468相关附录相同，不再重复叙述，相关内容应用GB/T9468—2008的

规定；

——修改1.2关于投光灯具使用的光源类型，增加发光二极管；

——增加第2章“规范性引用文件”；

——修改3.6.3关于测试距离的描述，删去“30m”的内容；

——修改5.2.2.4,减小投光灯具测试用的角度间隔。

本标准由中国轻工业联合会提出。

本标准由全国照明电器标准化技术委员会灯具分会归口。

本标准起草单位：国家灯具质量监督检验中心，杭州远方光电信息有限公司，杭州浙大三色仪器有

限公司，国家电光源质量监督检验中心（上海），上海时代之光照明电器检测有限公司。

本标准主要起草人:王晔，潘建根,牟同升，熊飞，李倩。

本标准所代替标准的历次版本发布情况为：

——GB/T7002—1986O

T

GB/T7002—2008

投光照明灯具光度测试

1范围

本标准规定了投光照明灯具的光度测试方法，并为投光照明灯具光度测试的实验室设施、试验和投

光照明灯具的光度测试报告提供指导。

本标准适用于使用电光源、有稳定视觉照明、安装于室内外的投光照明灯具（以下简称投光灯具）的

光度测试。电影或舞台用聚光灯、天幕灯等可参照本标准进行测试。

本标准不适用于道路照明灯具光度测试，本标准也不适用于半峰边角小于2°的（如探照灯）灯具。

本标准应与GB/T9468—起使用。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是

否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T9468-2008灯具分布光度测量的一般要求

EN13032-1：2004光和照明灯和灯具光度数据的测量和表达第1部分：测量和文件格式

3术语和定义

GB/T9468—2008确定的以及下列术语和定义适用于本标准。

3.1

光轴lightaxis

通常光轴指投光灯具发出光束的中心线。

一般来讲，光轴应由灯具制造商用标志标出。如果没有的话，至少在灯具的可调方向应有一个方向

标记，通过光度测试定出光轴对应于该标记的位置。光轴的测定见5.2.2.2的规定。

3.2

光束扩散角beamspread

在包含最大光强的某个平面上，两条为十分之一最大光强的光线之间的夹角称为该平面的光束扩

散角。光束扩散角的测定见5.2.2.1的规定。

3.3

半边峰角one-half-peakspread

在通过最大光强的半平面上，最大光强方向与50%最大光强方向之间夹角称为该半平面的半峰

边角。
