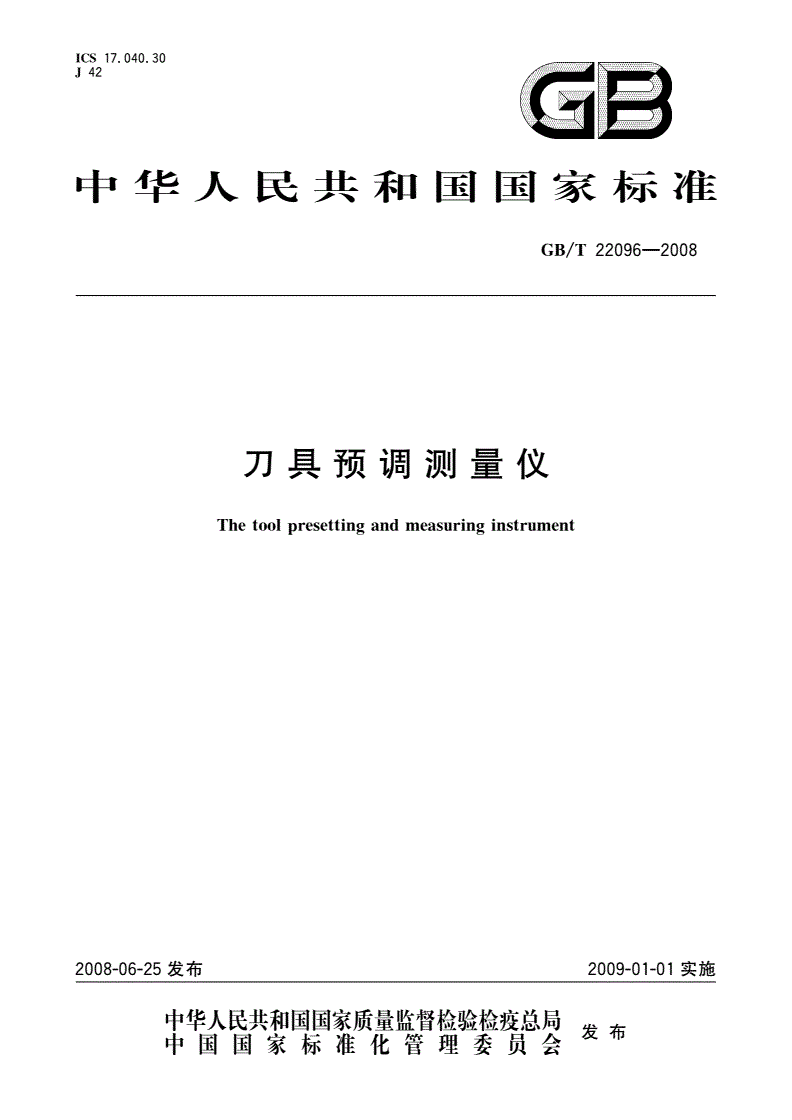

GB/T 22096-2008 刀具预调测量仪

ICS17．040．30

J42

雷冒

中华人民共和国国家标准

GB／T

刀具预调测量仪

Thetoolandinstrument

presettingmeasuring

2008—06—25发布

车瞀粥鬻瓣訾矬瞥鐾发布中国国家标准化管理委员会“”。

22096--2008

GB／T

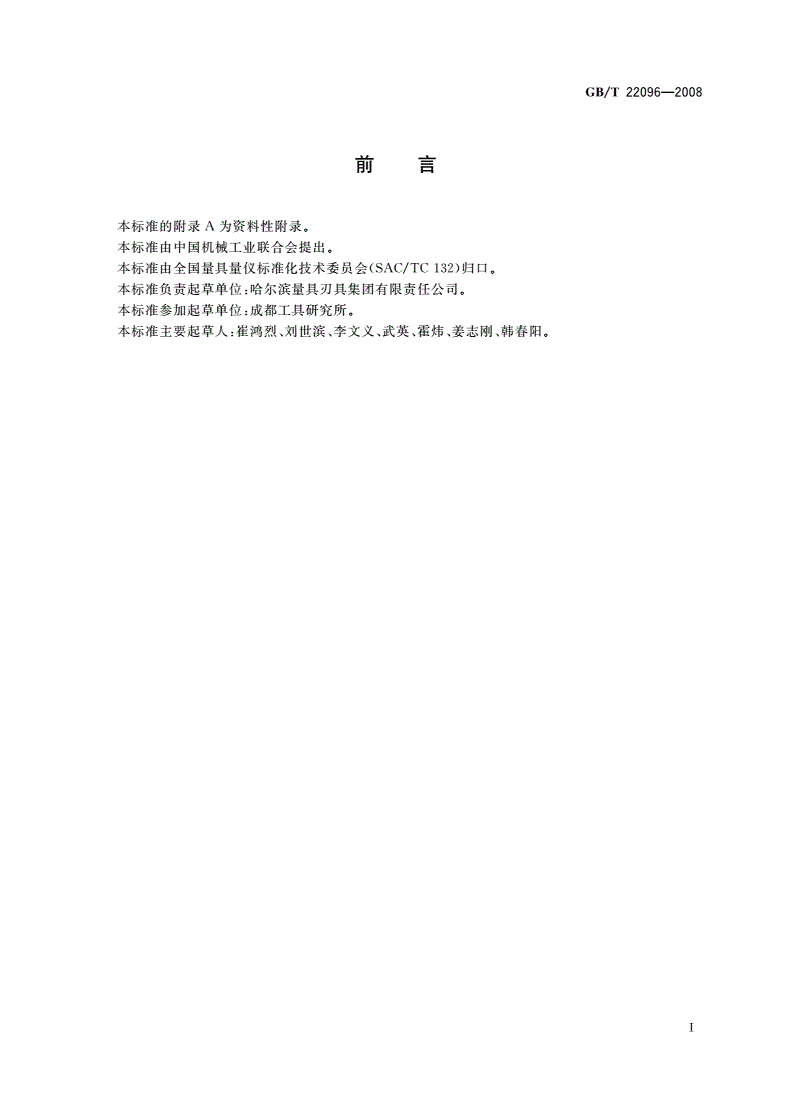

刖罱

本标准的附录A为资料性附录。

本标准由中国机械工业联合会提出。

本标准由全国量具量仪标准化技术委员会(sAc／Tc132)归口。

本标准负责起草单位：哈尔滨量具刃具集团有限责任公司。

本标准参加起草单位：成都工具研究所。

本标准主要起草人：崔鸿烈、刘世滨、李文义、武英、霍炜、姜志刚、韩春阳。

22096--2008

GB／T

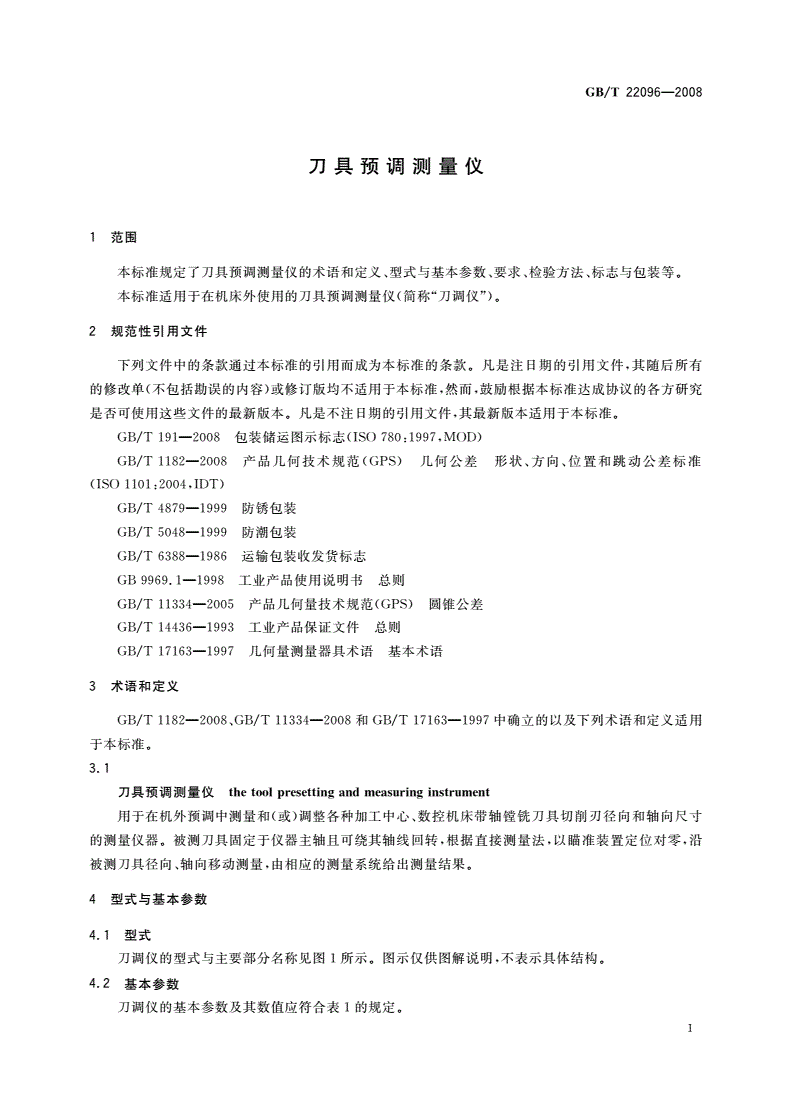

刀具预调测量仪

1范围

本标准规定了刀具预调测量仪的术语和定义、型式与基本参数、要求、检验方法、标志与包装等。

本标准适用于在机床外使用的刀具预调测量仪(简称“刀调仪”)。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T780：1997，MOD)

191—2008包装储运图示标志(Is0

11822008

GB／T产品几何技术规范(GPS)几何公差形状、方向、位置和跳动公差标准

(ISO

1101：2004，IDT)

4879

GB／T1999防锈包装

5048

GB／T1999防潮包装

6388

GB／T1986运输包装收发货标志

GB9969．1

1998工业产品使用说明书总则

11334

GB／T2005产品几何量技术规范(GPS)圆锥公差

GB／T

14436--1993工业产品保证文件总则

GB／T17163--1997几何量测量器具术语基本术语

3术语和定义

1182

GB／T2008、GB／T11334--2008和GB／T

17163一1997中确立的以及下列术语和定义适用

于本标准。

3．1

toolandinstrument

刀具预调测量仪thepresettingmeasuring

用于在机外预调中测量和(或)调整各种加工中心、数控机床带轴镗铣刀具切削刃径向和轴向尺寸

的测量仪器。被测刀具固定于仪器主轴且可绕其轴线回转，根据直接测量法，以瞄准装置定位对零，沿

被测刀具径向、轴向移动测量，由相应的测量系统给出测量结果。

4型式与基本参数

4．1型式

刀调仪的型式与主要部分名称见图1所示。图示仅供图解说明，不表示具体结构。

4．2基本参数

刀调仪的基本参数及其数值应符合表1的规定。

22096--2008

GB／T

图1刀调仪的型式与主要部分名称

表1

基本参数单位数值

径向测量范围的下限值‘≤o

轴向测量范围的下限值‘
