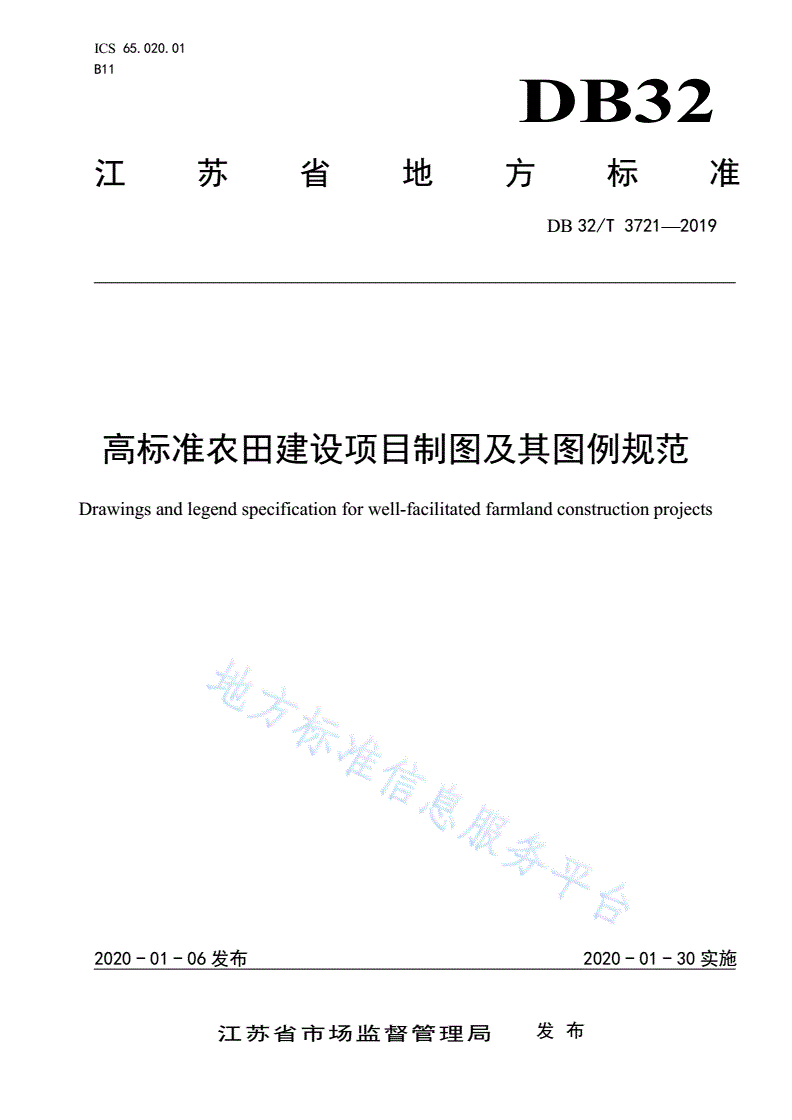

DB32/T 3721-2020 高标准农田建设项目制图及其图例规范

ICS65.020.01

B11

DB32

江苏省地方标准

DB32/T3721—2019

高标准农田建设项目制图及其图例规范

Drawingsandlegendspecificationforwell-facilitatedfarmlandconstructionprojects

2020-01-06发布2020-01-30实施

江苏省市场监督管理局发布

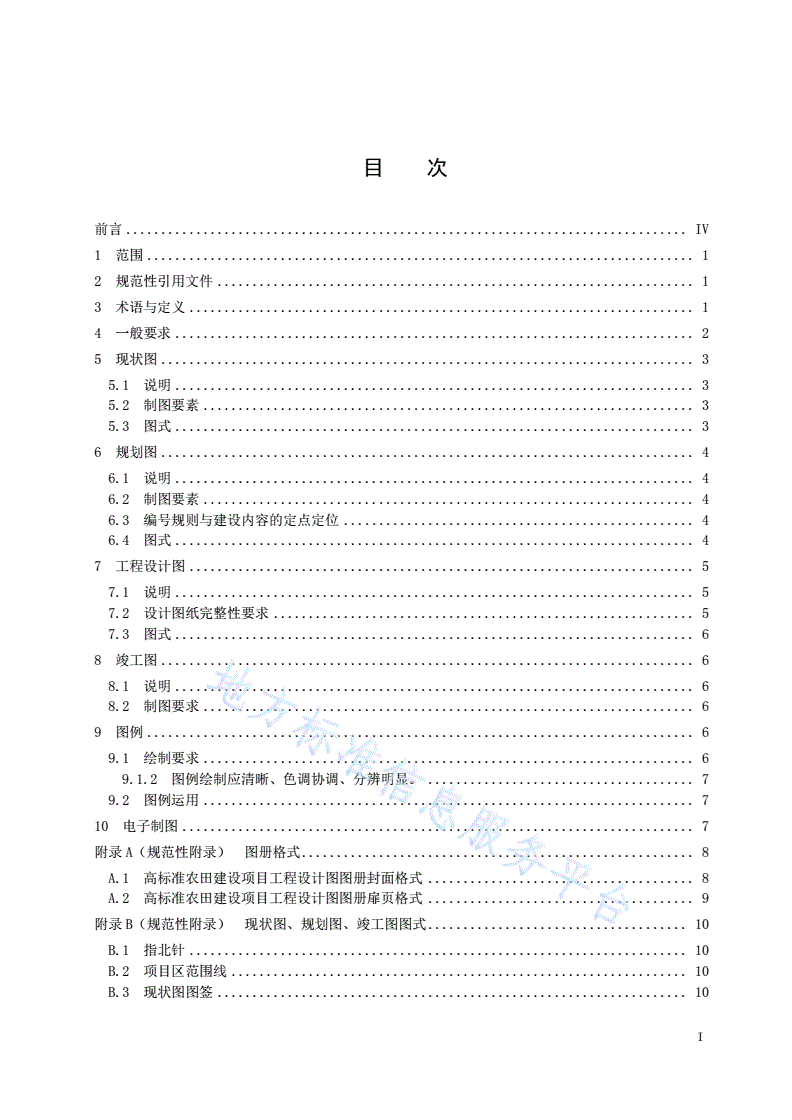

目次

前言................................................................................IV

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语与定义........................................................................1

4一般要求..........................................................................2

5现状图............................................................................3

5.1说明..........................................................................3

5.2制图要素......................................................................3

5.3图式..........................................................................3

6规划图............................................................................4

6.1说明..........................................................................4

6.2制图要素......................................................................4

6.3编号规则与建设内容的定点定位..................................................4

6.4图式..........................................................................4

7工程设计图........................................................................5

7.1说明..........................................................................5

7.2设计图纸完整性要求............................................................5

7.3图式..........................................................................6

8竣工图............................................................................6

8.1说明..........................................................................6

8.2制图要求......................................................................6

9图例..............................................................................6

9.1绘制要求......................................................................6

9.1.2图例绘制应清晰、色调协调、分辨明显。......................................7

9.2图例运用......................................................................7

10电子制图.........................................................................7

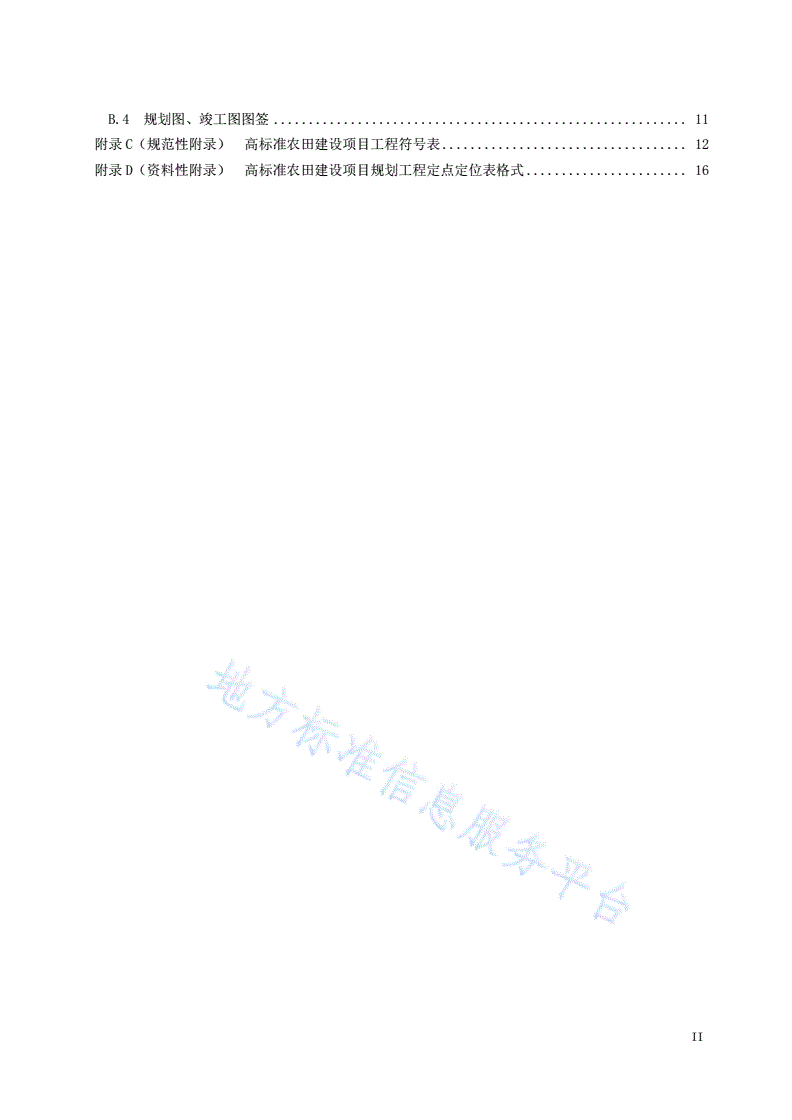

附录A（规范性附录）图册格式........................................................8

A.1高标准农田建设项目工程设计图图册封面格式......................................8

A.2高标准农田建设项目工程设计图图册扉页格式......................................9

附录B（规范性附录）现状图、规划图、竣工图图式.....................................10

B.1指北针.......................................................................10

B.2项目区范围线.................................................................10

B.3现状图图签...................................................................10

I

B.4规划图、竣工图图签...........................................................11

附录C（规范性附录）高标准农田建设项目工程符号表...................................12

附录D（资料性附录）高标准农田建设项目规划工程定点定位表格式.......................16

II

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由江苏省农业农村厅提出并归口。

本标准主要起草单位：江苏省农业农村厅、扬州大学。

本标准主要起草人：张学平、王昭、曹步凯、陈平、王景成、杨勇、桂玉清、尹小帆、张芳敏、王

鹏、韦飞、赵海峰、赵东。

III

I

高标准农田建设项目制图及其图例规范

1范围

本标准规定了高标准农田建设项目的制图内容和要求，包括总则、现状图、规划图、竣工图、工程

设计图、图例、电子制图等。

本标准适用于高标准农田建设项目的制图。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T20203管道输水灌溉工程技术规范

GB/T30600高标准农田建设通则

GB/T33130高标准农田建设评价规范

GB/T50026工程测量规范

GB/T50103总图制图标准

GB/T50257国家基本比例尺地图图式

GB50288灌溉与排水工程设计标准

GB50320粮食平房仓设计规范

GB/T50817农田防护林工程设计规范

NY/T2148高标准农田建设标准

TD/T1012土地整治项目规划设计规范

SL56农村水利技术术语

SL73.7防汛抗旱用图图式

SL73.1水利水电工程制图标准基础制图

SL73.2水利水电工程制图标准水工建筑图

DB32/T1969农业综合开发土地治理项目建设规范

DB32/T1970农业综合开发高标准农田建设规范

DB32/T1971农业综合开发土地治理项目验收规程

3术语与定义

下列术语和定义适用于本文件。

3.1

现状图presentsituationmap

反映项目区地形地貌、水系分布、土地利用现状和现有农田基础设施情况的图件。

3.2

1

规划图planningmap

在现状图基础上，反映规划后项目区位置和规划建设工程布局及相关信息的图件。

3.3

工程设计图drawingsofprojectdesign

利用各种线条绘制的能反映工程实物基本造型、结构、材料的图形，一般分为方案设计、初步设计、

施工图设计。

3.4

竣工图as-builtdrawings

反映项目建成后实际建设工程布局及相关信息的图件。

3.5

图例legend

图例是集中于图件一角或一侧的各种符号和颜色所代表内容与指标的说明，有助于更好的认识图

件。它具有双重任务，在编图时作为图解表示图件内容的准绳，用图时作为必不可少的阅读指南。

4一般要求

4.1现状图、规划图及竣工图的平面坐标系应采用“2000国家大地坐标系（CGCS2000）”；高程系统

应采用“1985国家高程基准”。

4.2为方便阅图和确定地形图上坐标纵线所指的北方，应设置指北针，指北针统一采用坐标北。指标

北针图式见附录图B.1。

4.3比例尺的设置应满足下列要求：

a)比例尺标注宜采用数字比例尺或线段比例尺两种类型标注，整体置于图的右下角或左下角。线

段比例尺与数字比例尺符合GB/T50257的规定；

b)现状图、规划图、竣工图的比例尺应保持一致；位置图比例应能清晰反映项目区在县域内的位

置与项目区轮廓确定；工程设计图比例符合SL73.2的规定；

c)成图比例尺应根据项目规模和地形地貌确定。项目规模333.3公顷及其以
