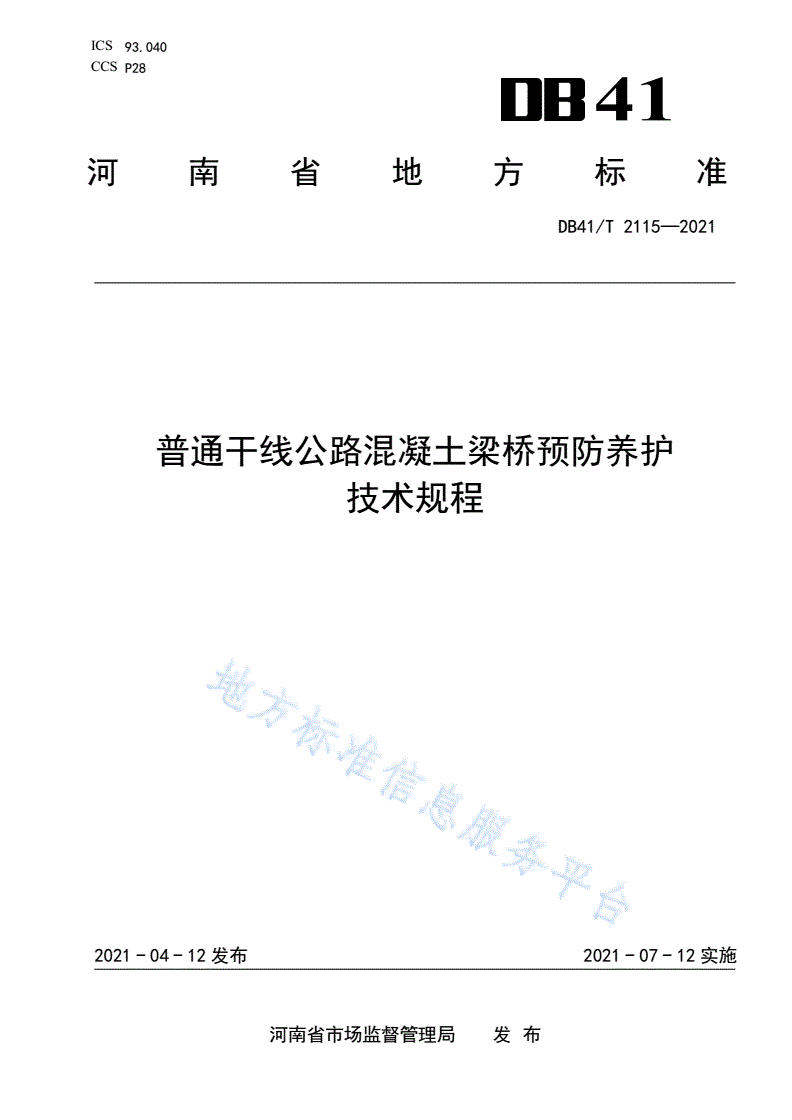

DB41/T 2115-2021 普通干线公路混凝土梁桥预防养护技术规程

ICS93.040

CCSP28

41

河南省地方标准

DB41/T2115—2021

普通干线公路混凝土梁桥预防养护

技术规程

2021-04-12发布2021-07-12实施

河南省市场监督管理局发布

DB41/T2115—2021

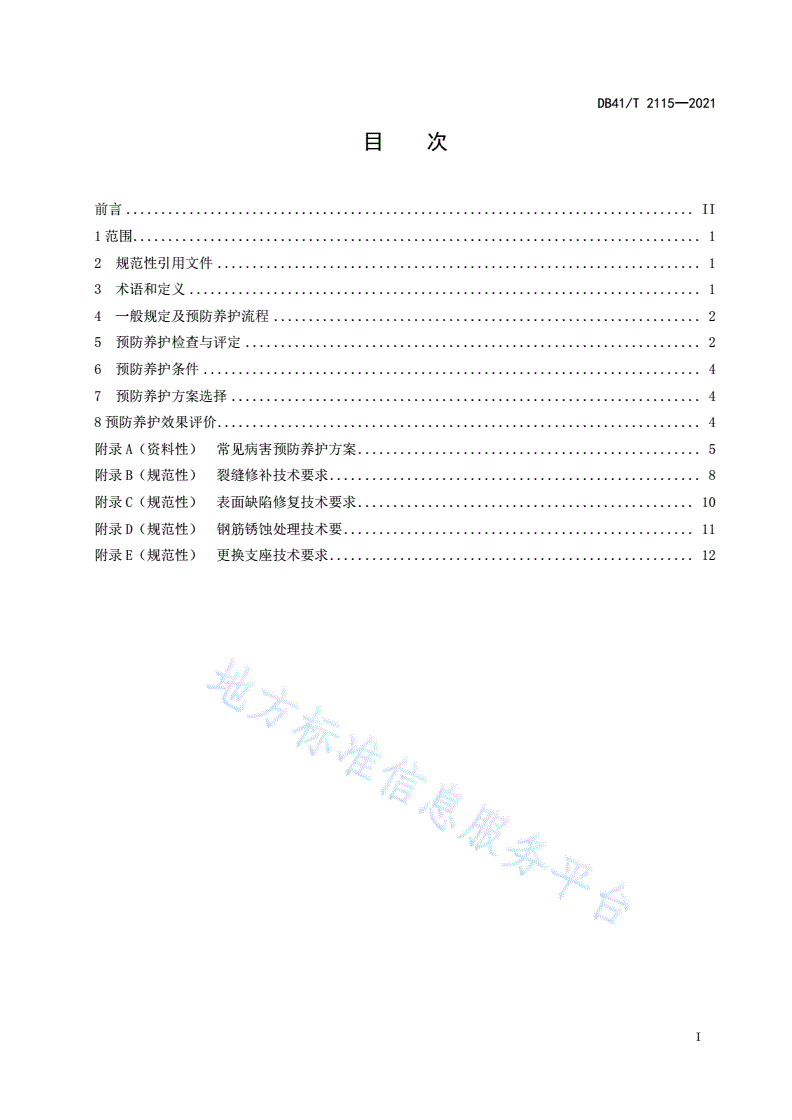

目次

前言.................................................................................II

1范围.................................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4一般规定及预防养护流程.............................................................2

5预防养护检查与评定.................................................................2

6预防养护条件.......................................................................4

7预防养护方案选择...................................................................4

8预防养护效果评价.....................................................................4

附录A（资料性）常见病害预防养护方案.................................................5

附录B（规范性）裂缝修补技术要求.....................................................8

附录C（规范性）表面缺陷修复技术要求................................................10

附录D（规范性）钢筋锈蚀处理技术要..................................................11

附录E（规范性）更换支座技术要求....................................................12

I

DB41/T2115—2021

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由河南省交通运输厅提出并归口。

本文件起草单位：河南省交通运输厅公路管理局、南阳通途公路勘察设计有限公司、南阳市公路管

理局。

本文件主要起草人：郭留红、张炜、宋勇、李家绪、薛鹏涛、郭孟卓、史良、包洵、化高伟、刘晓

南、张智裕、郭孟真、薛保贵、赵宏宇、牛小虎、朱清山、毕旭冰、胡红松、王翰宾、张志燕、田征、

黄琼、古献军、吉鑫、王南岳、李春育、陈方、孙强、冯伟、郭征、王伟、张莹、秦珂、朱启平、鲁哲、

王喆、秦道仁、付义苗、王玥、钱欣童、郭斐、靳正付。

II

DB41/T2115—2021

普通干线公路混凝土梁桥预防养护

技术规程

1范围

本文件规定了普通干线公路混凝土结构梁桥预防养护的术语和定义、预防养护流程、预防养护检查

与评定、预防养护条件、预防养护方案选择、预防养护效果评价。

本文件适用于普通干线公路混凝土结构梁桥的预防养护，其他公路混凝土结构梁桥预防养护可参照

执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB50728工程结构加固材料安全性鉴定技术规范

JT/T695混凝土桥梁结构表面涂层防腐技术条件

JTGD60公路桥涵设计通用规范

JTGH10公路养护技术规范

JTGH11公路桥涵养护规范

JTG/TH21公路桥梁技术状况评定标准

JTG/TJ21公路桥梁承载能力检测评定规程

JTG/TJ22公路桥梁加固设计规范

JTG/TJ23公路桥梁加固施工技术规范

JTG/T3310公路工程混凝土结构耐久性设计规范

JTG5220公路养护工程质量检验评定标准

3术语和定义

下列术语和定义适用于本文件。

3.1

桥梁预防养护

在桥梁没有发生明显损坏，仅有轻微病害，总体评定等级处于2类,为延缓性能过快衰减、减少或推

迟桥梁病害发生发展，选择适当时机进行有计划的主动防护工程。

3.2

桥梁构件

组成桥梁结构的最小单元，如一片梁、一个桥墩等。

3.3

桥梁部件

结构中同类构件的统称，如梁、桥墩等。

1

DB41/T2115—2021

3.4

重要构件

其自身失效将影响或危及承重结构体系整体工作的承重构件。

3.5

一般构件

其自身失效为孤立事件，不影响承重结构体系整体工作的承重构件。

4一般规定及预防养护流程

4.1桥梁预防养护应贯彻“预防为主、防治结合”的方针，以桥面系养护为中心，以承重部件为重点，

保持桥梁处于良好的技术状况。

4.2桥梁预防养护应首先处理已有病害，然后采取措施预防可预见病害产生，从而提高桥梁结构的耐

久性。

4.3预防养护工作实施一定年限后，应对耐久性和病害发展等进行专项检测评估，评估预防养护的实

施效果。评估后如不能满足相应长期性能的要求，则应对预防养护措施进行调整，开展调整后的预防养

护设计和施工。

4.4桥梁预防养护流程应按照图1执行。

图1桥梁预防养护流程图

5预防养护检查与评定

2

DB41/T2115—2021

5.1预防养护检查

5.1.1检查要求

5.1.1.1以经常性检查为主，结合专项、定期检查判别病害性质。

5.1.1.2桥梁经常性检查宜采用目测观察结合常用仪器测试对各桥梁构件进行检测。

5.1.1.3桥梁检查周期应符合JTGH11的规定。

5.1.2检查内容

5.1.2.1桥面系检查应包括以下主要内容：

a)桥面铺装有无积水及杂物；混凝土桥面铺装有无开裂、磨光、脱皮、露骨、剥落、坑洞等，沥

青桥面铺装有无开裂、泛油、波浪、车辙、松散、坑槽等；

b)伸缩装置混凝土有无破损；橡胶条凹槽内有无杂物，橡胶条有无老化、破损、脱落、漏水；钢

板、角钢有无变形，螺栓有无脱落，型钢边梁有无变形、中梁有无断裂；伸缩是否正常，有无

卡死失效；是否造成明显跳车等；

c)防撞护栏结构表面有无污垢、腐蚀，构件有无缺失、破损；混凝土护栏有无开裂、剥落，钢护

栏和外露钢构件有无脱焊、锈蚀；防抛网有无损坏等；

d)桥面排水设施是否良好，泄水管和排水管有无堵塞、破损；泄水管下口是否因出露长度不足或

四周封堵不严而引起桥面积水沿主梁侧面流出或冲刷主梁侧面；铸铁泄水管是否锈蚀；桥面横

坡是否符合设计要求等。

5.1.2.2桥梁上部结构检查应包括以下主要内容：

a)构件表面有无损坏、老化变色、开裂、起皮、剥落等；构件有无裂缝、蜂窝、麻面、风化、剥

落、掉块、空洞、孔洞、钢筋外露锈蚀、渗水、漏水、泛白等；铰缝有无底部勾缝脱落、失效；

有无碳化、保护层厚度不足等；

b)混凝土箱梁的箱内通风是否良好，箱内是否存在积水现象等；

c)圬工构件有无裂缝、松动；砌缝、灰缝有无脱落等；

d)支座周围是否存在杂物等，板式支座有无局部脱空、老化、偏位、偏压、剪切变形、开裂、外

鼔等，盆式支座限位装置是否拆除、固定螺栓是否剪断、活动方向是否正确、防尘罩有无破损

等，钢支座有无锈蚀、各部接合螺栓是否松动或脱落等，滚动支座的滚动面是否粗糙、干涩等；

e)人行道板块件是否完好平整、松动等。

5.1.2.3桥梁下部结构检查应包括以下主要内容：

a)构件表面有无损坏、老化变色、开裂、起皮、剥落等；构件有无裂缝、蜂窝、麻面、风化、剥

落、掉块、空洞、孔洞、钢筋外露锈蚀、渗水、漏水、泛白等；有无碳化、保护层厚度不足等；

b)墩台是否受损；钢筋外露锈蚀；台背是否沉降，桥头有无跳车等；台身沉降缝是否完好；

c)桥下是否存在杂物；基础有无外露、冲刷、掏空；周围岩层有无风化、剥落等；

d)锥坡、护坡有无风化、剥落、有无冲刷、脱空、沉陷、坍塌等；

e)圬工构件有无裂缝、松动；砌缝、灰缝有无脱落等。

5.1.2.4其它显而易见的损坏或病害。

5.2评定

桥梁技术状况评定应符合JTG/TH21的规定。

6预防养护条件

3

DB41/T2115—2021

6.1桥梁总体

桥梁定期检查过程中技术状况评定等级为2类和3类时的非结构病害,宜进行预防养护。

6.2桥梁部件

桥梁部件技术状况评定标度为2类和3类时的非结构性病害，宜进行预防养护。

6.3桥梁构件

桥梁构件技术状况评定标度为2度和3度时的非结构病害，宜进行预防养护。

7预防养护方案选择

7.1预防养护方案选择前应对桥梁的技术状况进行全面的检测和评定。

7.2预防养护方案选择应考虑桥梁技术状况、桥梁结构类型、通车年限、交通量、交通组成、技术成

熟度、施工影响、养护资金等，通过综合经济技术比选，确定最佳的预防养护方案。常见病害预防养护

方案见附录A。

7.3混凝土裂缝宽度＜0.15mm时,宜采用表面封闭方案；裂缝宽度≥0.15mm时，宜采用压力注浆方案。

裂缝封闭修补材料和裂缝压注浆材料安全性鉴定标准、质量检验与验收见附录B。

7.4混凝土表面缺陷修复材料可采用混凝土（砂浆）、聚合物水泥混凝土（砂浆）、改性环氧混凝土

（砂浆）等材料。重要结构的修复应选用改性环氧类聚合物砂浆；一般结构的修复可选用改性环氧类、

改性丙烯酸酯类、改性丁苯类或改性氯丁类聚合物乳液配制。原构件混凝土强度等级为C30～C50时，

应采用I级聚合物砂浆；原构件混凝土强度等级为C25及其以下时，可采用I级或II级聚合物砂浆；

砌体结构修复无特殊要求时，可采用Ⅱ级聚合物改性水泥砂浆。聚合物砂浆基本性能指标，施工、质量

检验与验收见附录C。

7.5混凝土表面防腐涂装依据腐蚀环境和涂层防腐年限可采用JT/T695中推荐的防腐涂层体系，适合

河南地区的I-Im1类腐蚀环境下的涂层体系。防撞护栏内侧（尤其是根部）、泄水孔周边、墩台、盖

梁、铰缝等易受水侵害的部位，宜涂刷混凝土防腐抗渗封闭涂层。质量检验与验收应符合JTG/TJ23

的规定。

7.6一般构件钢筋宜采用涂锈转化剂作为防锈措施；重要构件钢筋，宜采用牺牲阳极的阴极保护法作

为防锈措施。处于侵蚀性环境的构件钢筋宜采用渗透型阻锈剂。不得采用以亚硝酸盐类为主要成分的阳

极型阻锈剂。喷涂型阻锈剂的性能指标、施工、质量检验与验收见附录D。

7.7更换支座应满足原支座使用功能。施工、质量检验与验收见附录E。

8预防养护效果评价

8.1应在桥梁预防养护实施后3年～5年进行效果评估，以确定是否调整预防养护措施。

8.2预防养护中使用的聚合物改性水泥砂浆、结构胶粘剂使用年限宜为15年；支座、伸缩缝、泄水孔

的设计使用年限宜按JTGD60确定。

8.3表面涂层防护使用年限一般不低于10年。

8.4对于缺少评价标准的新技术、新材料，应在设计中明确相应的检验指标和评定标准。

8.5对于缺少评价标准的新技术、新材料，应在设计中明确相应的检验指标和评定标准。

4
