DB21/T 1564.12-2007 岩土工程勘察技术规程 工程地质测绘规程

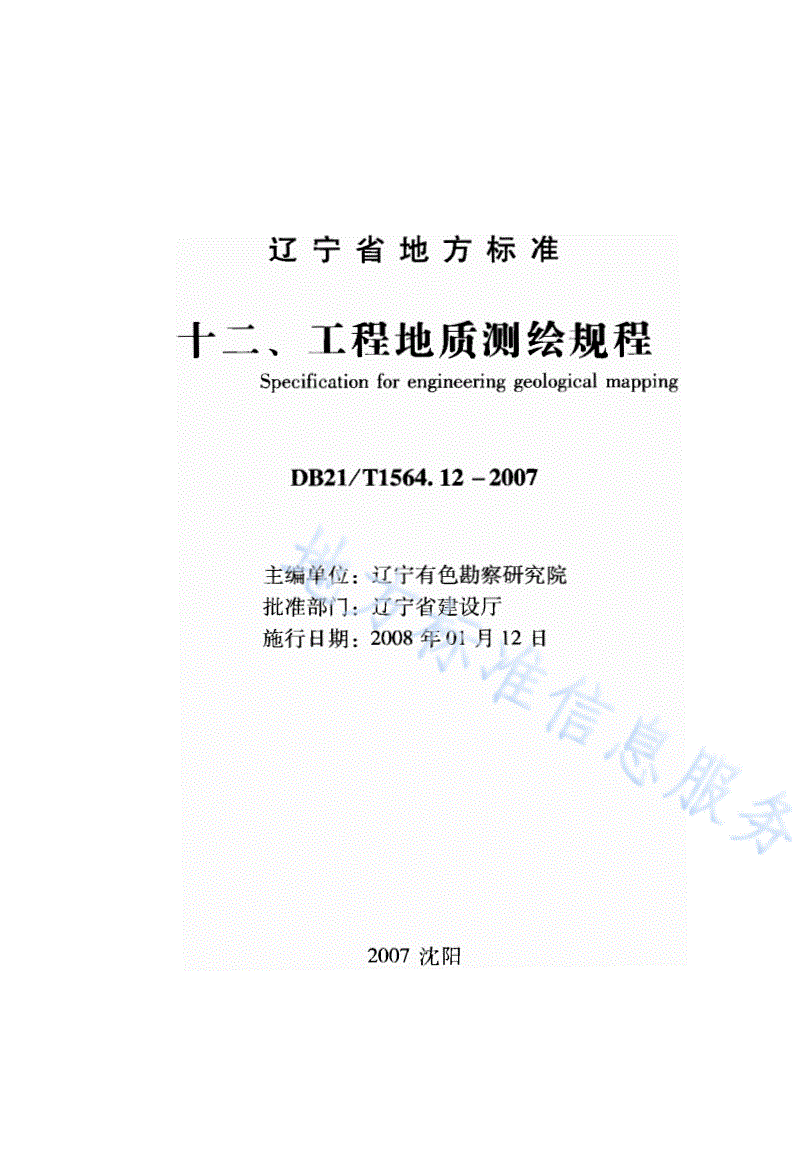

辽宁省地方标准

f二、王程地质测绘规程

Specificationforengineeringgeologicalmapping

DB21/TI564.12-2007

主编单位:辽宁有色勘察研究院

批准部门:辽宁省建设厅

施行H期2008年01月12日

2007?尤阳

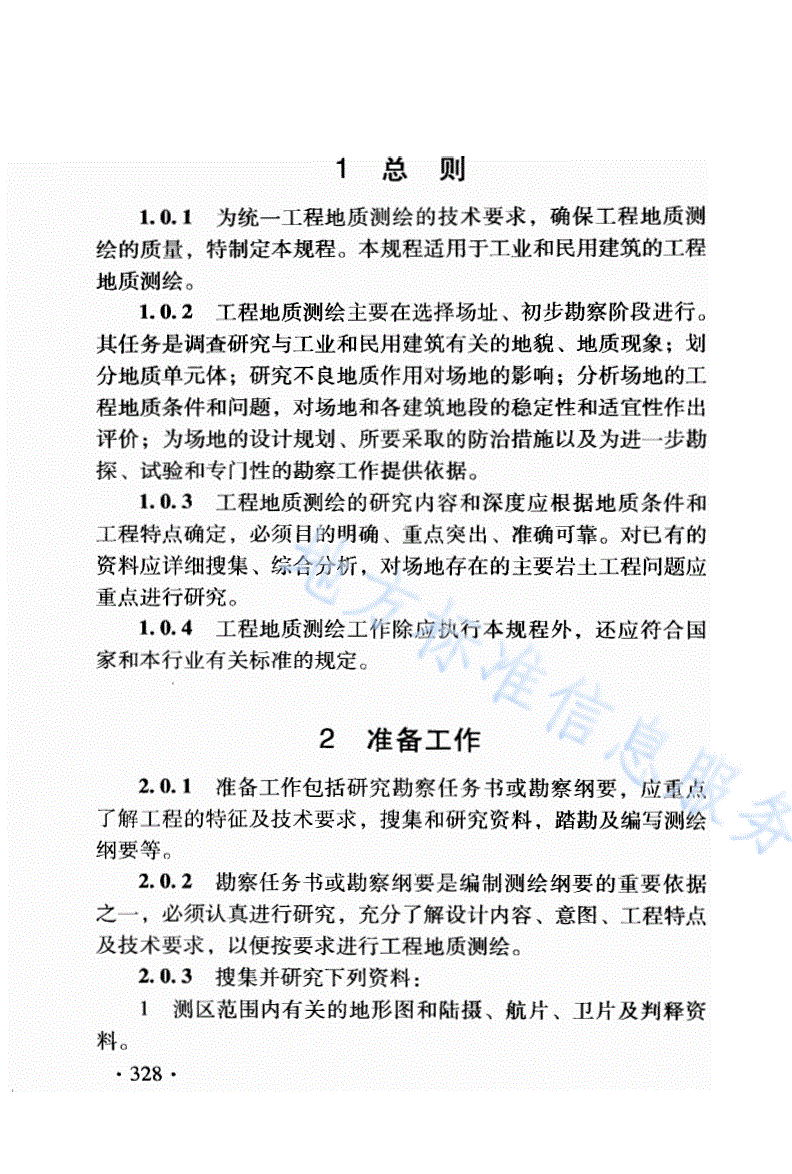

1总则

1.0.1为统一工程地质测绘的技术要求，确保工程地质测

绘的质量，特制定本规程。本规程适用于工业和民用建筑的工程

地质测绘。

1.O.2工程地质测绘主要在选抨场址、初步勘察阶段进行。

其任务是调查研究与I业和民用建筑有关的地貌、地质现象:划

分地质单元体;研究不良地质作用对场地的影响;分析场地的工

程地质条件和问题，对场地和各建筑地段的稳定性和适宜性作出

评价;为场地的设计规划、所要采取的防治措施以及为进&步勘

探、试验和专门'性的勘察工作提供依据。

1.0.3工程地质测绘的研究内容和深度应根据地质条件和

工程特点确定，必须目的明确、重点突出、准确可靠。对已有的

资料应详细搜集、综合分析，对场地存在的主要岩土工程问题应

卓点进行研究。

1.O.4工程地质测绘工作除应执行本规程外，还应符合国

家和本行业有关标准的规定ω

2准备工作

2.0.1准备工作包括研究勘察任务书或勘察纲要，应重点

了解工程的特征及技术要求，搜集和研究资料，踏勘及编写测绘

纲要等。

2.0.2勘察任务书或勘察纲要是编制测绘纲要的重要依据

之)必须认真进行研究，充分了解设计内容、意罔、工程特点

及技术要求，以便j主要求进行工程地质测绘。

2.O.3搜集并研究下列资料:

1测医范围内有关的地形图和陆摄、航片、卫片及判释资

料。

•328•

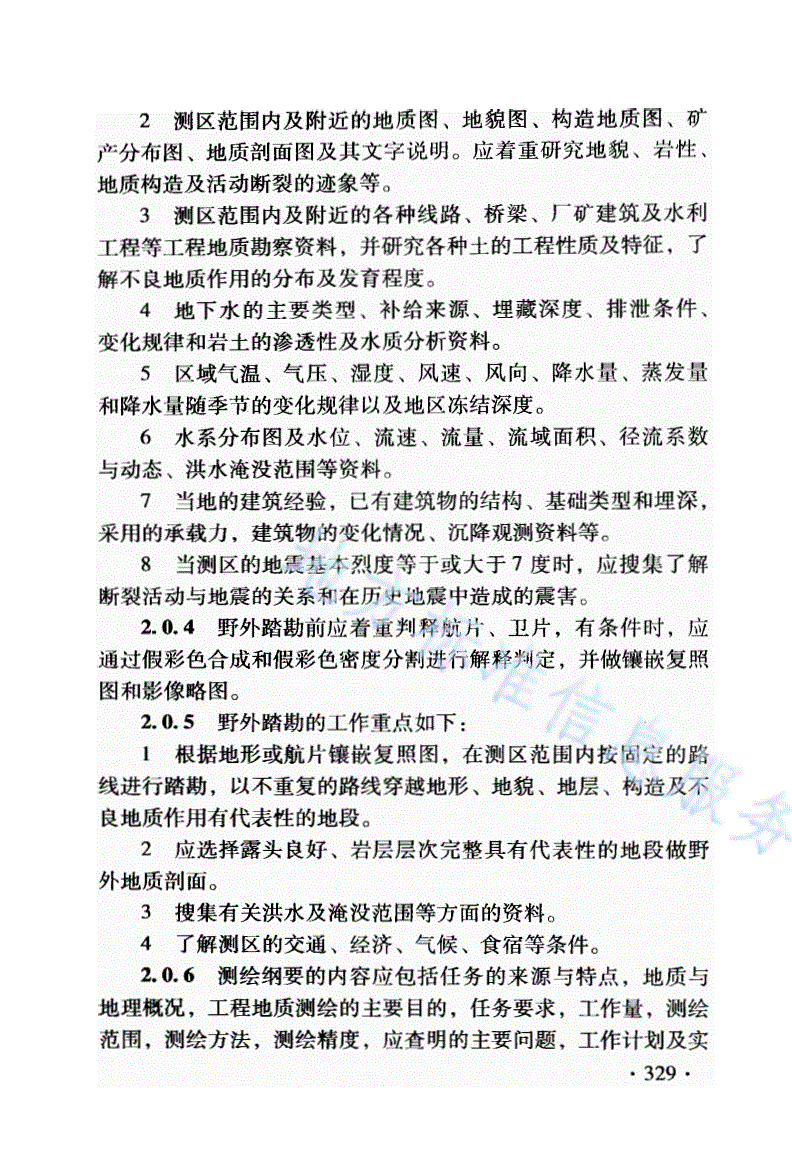

2测区范围内及附近的地质图、地貌图、构造地质图、矿

产分布图、地质剖面图及其文字说明。应着重研究地貌、岩性、

地质构造及活动断裂的迹象等。

3测区范围内及附近的各种线路、桥梁、J"1ft建筑及水利

工程等工程地质勘察资料，并研究各种土的工程性质及特征，了

解不良地质作用的分布及发育程度。

4地下水的主要类塑、补给来源、埋藏深度、排槛条件、

变化规律和岩土的渗透性及水质分析资料。

5区域气温、气臣、湿度、风速、风向、降水量、蒸发量

和降水量随季节的变化规律以及地区冻结深度。

67j(系分布图及水位、流速、流量、流域商积、径流系数

与动态、洪水淹没范围等资料。

7当地的建筑经验，已有建筑物的结构、基础类型和埋深，

采用的承载)J，建筑物的变化情况、沉降观测资料等。

8当测区的地震基本烈度等于或大于7度时，应搜集了解

断裂活动与地主运的关系和在历史地震中造成的震害O

2.0.4野外踏勘前应着重判释航片、卫片，有条件时，应

通过假彩色合成和假彩色密度分割进行解释判定，并{故镶嵌复照

图和影像略图。

2.O.5野外踏勘的工作重点如下:

1根据地形或航片镶嵌复照圈，在测区范围内按国定的路

线进行踏勘，以不重复的路线穿越地形、地貌、地层、构造及不

良地质作用有代表性的地段。

2应选择露头良好、岩层层次完整具有代表性的地段做野

外地质剖面。

3搜集有关洪水及淹没范围等方面的资料。

4了解测~的交通、经济、气候、食宿等条件c

2.O.6测绘纲要的内容应包括任务的来掠与特点，地质与

地理概况，工程地质测绘的主要目的，任务要求，工作量，测绘

范围，测绘方法，现~绘精度，应查明的主要问题，工作计划及实

.329•

施步骤，拟提交的资料，人员组织及安全措施等。

3野外工作

3.1一般规寇

3.1.1工程地质古~~绘野外工作的基本内容是描述与工程有

关的各种地质现象，并按既定精度清绘工程地质图。

3.1.2工程地质测绘的范围按如下要求进行:

1影响正程建设的不良地质作用的发育阶段及其分布范围。

2工程建设引起的工程地质作用可能影响的范围。

3对查明测区地层、地质构造、地貌单元等问题有重要意

义的邻近地段。

4在地震基本烈度等于或大于7度及地质条件特别复杂时，

可适当扩大范围。

3.1.3工程地质测绘精度应符合下列要求:

l丁，程地质测绘所用地形图的比例尺必须大于或等于测绘

精度比例尺。成国时在图上或报告书中应标明测绘精度比例尺。

2各种测绘精度比例尺的工程地质阁，其主要测绘对象在

图上的允许误差应小于2mmo

3工程地质图的精度应与测绘比例尺的精度相适应。图上

宽度大于2mm的地质现象应尽量描绘;对工程有特殊意义的地

质单元体(如泉、滑坡、断层、软弱夹层、洞穴等)均应测绘;

图上不足2mm的地质现象，应扩大比例尺表示。

3.1.4工程地质测绘的精度比例尺和测绘所用地形图的比

例尺，可根据勘察阶段、场地地质条件的复杂程度、t程特点及

场地的规梗确应。一般采用1:1∞0-1:10000;可付性研究阶段

可采用1:5000-1:25∞0;初步勘察阶段呵采用1:2000-

1:5000;详细勘察阶段可采用1:500或1:10000当需要解决某

一特殊问题时，测绘精度比例尺可适4放大。

•330•

3.1.5工程地质测绘应实测地层岩性剖面，选择标志层，

编制地质柱状图并确定填图单位n当测区已有地质柱状图时，应

进行野外核对。

3.1.6实测地层岩'性剖面应符合下列要求:

l比例尺应为测绘平面图的2-5倍。对工程有重要意义的

夹层当其不够制罔尺寸时，可扩大表示或用符号表示。

2宜穿越测区内全部(或主要的)地层，剖面线方向应和

岩层走向垂直c

3剖面线所选择在露头良好、岩层出露齐全、构造清晰的

地段，剖雨线方向应尽量垂直岩层走向。~露头不连续w:地层的

连续性受到破坏时，日IJ适当布置人工露头，亦可在不同地段测量

剖面，但应保证剖面连接的正确，必要时可在测区外选择能代表

1ru~区地层的地段测量剖面。

4实测剖面的允许因面误差为3-5mm，测量时在实地沿

线应标注编号。

5实i则地层岩性剖面时，厚度大于2m的岩层应单独编录。

有特殊意义的岩)豆、标准层、软弱夹层均应单独分层士

6实削剖面时，应注意标准层的选择和填图单位的划分，

尽量系统采集轩磊、化石标本，必要时应做鉴立足。

3.1.7地』呈现测点的布置应符合下纠要求:

l每个地质单元休均应有观测点。观测点应布置在地质构

造线、不同时代的地层接触线、岩性分界线、标准层、天然及人

工剖面、地下水的天然和人工露头、岩溶洞穴、地貌变化处及不

良地质作用分布处。

2观测点间的距离在平面上应作适当的控制，在王程地质

图上控制距离以2-5cm为宜，也可根据地质条件的复杂程度并

结合工程的影响适当加密或放宽，避免出现盲区。

3xJ\!.测点应尽量利用夭然和人工露头，但当露头不佳，特

别是在进行大比例尺的测绘时，应根据实际情况布置一定数量的

勘探工作。条件适宜时，可进行工程物探。

.331.

3.1.8地质观测记录的内容应包括:

1填写点号、日期、地点、天气和工作者;

2定位和勾绘草图;

3观测描述各种地质现象和地貌形态3

4绘制素描图、示意圈及拍摄照片;

5采样。

3.1.9地质观测点按F述要求描述:

1描述顺序为地层、岩性、地质构造、地貌、水文地质、

不良地质作用及其他。对有重要意义的项目应详细描述。

2野外描述必须与填绘的地质现象(或内容)相符舍。

3必须注意观测点之间的观察，必要时可在现场进行路线

描述，并勾绘路线示意图。

4产状表示方法可用方位角或象限角表示，但同一工程应

统一。

5地质观测点的记录，必须有专门的记录本或卡片，观测

点应统一编号。

3.1.10地质观测点的定位和勾绘草图应符合下列规定:

l定位方法应根据测绘精度比例尺确定。当测绘精度比例

尺等于和大于1:25∞0时，可用目测法;等于1:1但阔的或1:50∞

时，-lif采用半仪器法，对重要观测点应用仪器法测定;当等于或

大于1:2000时，应用仪器法。

2地质界线在现场用铅笔勾绘。各作业组接图部分的地质

界线应统→，镶接图幅时应在现场选择有代表性地段核实勾绘。

3有条件时应利用航片、卫片的解释成果进行调绘。

3.1.11素描图、示意图的绘制和照片的拍摄应符合下列规

定:

1素描图及示意图应突出表示主要的地质内容并注明位置、

名称、比例尺及方向;

2拍摄照片时应记录编号、地质点号及其主要内容、拍摄

方向及比例尺标志。

.332•

3.1.12采样应符合下列规定:

l采集的标本应有系统性和代表性;

2岩石标本的规格一般不小于6cmx4cmx2cm，化石标本

应尽可能保持原样，其他试样按有关规定执行;

3标本采集后应及时进行编录整理。

3.2地层岩性

3.2.1地层岩性的研究应包括下列主要内容:
