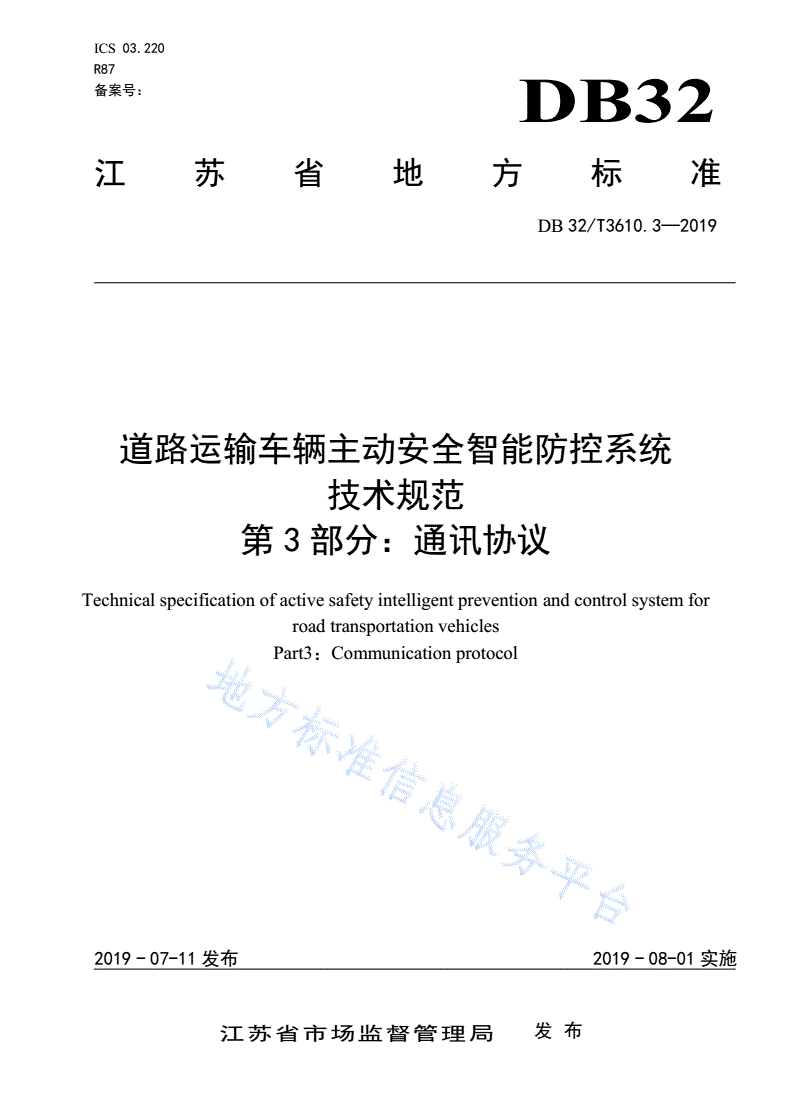

DB32/T 3610.3-2019 道路运输车辆主动安全智能防控系统技术规范 第3部分：通信协议

ICS03.220

R87

备案号：DB32

江苏省地方标准

DB32/T3610.3—2019

道路运输车辆主动安全智能防控系统

技术规范

第3部分：通讯协议

Technicalspecificationofactivesafetyintelligentpreventionandcontrolsystemfor

roadtransportationvehicles

Part3：Communicationprotocol

2019-07-11发布2019-08-01实施

江苏省市场监督管理局发布

DB32/T3610.3—2019

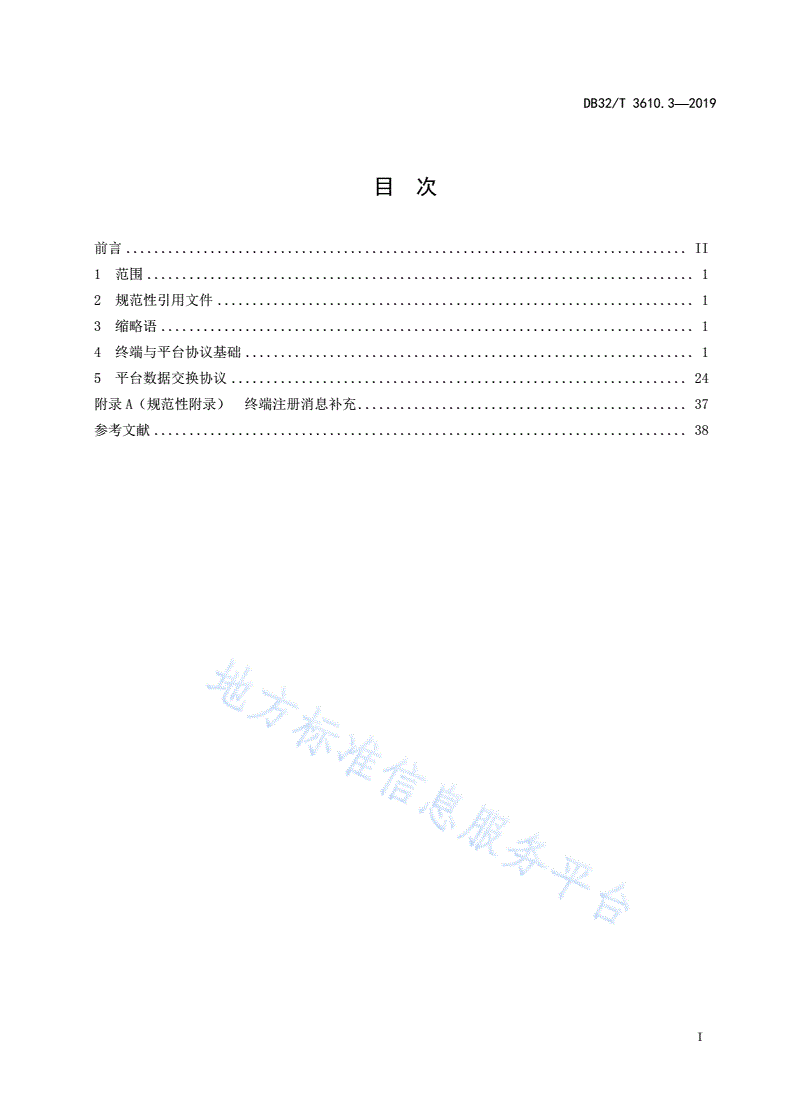

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3缩略语............................................................................1

4终端与平台协议基础................................................................1

5平台数据交换协议.................................................................24

附录A（规范性附录）终端注册消息补充...............................................37

参考文献............................................................................38

I

DB32/T3610.3—2019

前言

《道路运输车辆主动安全智能防控系统技术规范》分为3个部分：

——第1部分：平台

——第2部分：终端及测试方法

——第3部分：通讯协议

本部分为第3部分。

本部分按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写规则》编写。

本部分由江苏省交通运输厅提出并归口。

本部分起草单位：江苏省交通运输厅运输管理局、江苏省交通运输厅安全处、江苏省交通运输综

合行政执法监督局、南京三宝科技股份有限公司、江苏驭道数据科技有限公司、重庆车辆检测研究院有

限公司、国家软件产品质量监督检测中心（江苏）。

本部分主要起草人：陆元良、谭瑞兵、杨桂新、陈明辉、莫琨、刘柏平、马梅、马建军、王军辉、

刘民、任勇、陈海盟、刘健华、贺帅帅、胡桐、夏小均、吴诗宇、裴世超、童沐雨。

II

DB32/T3610.3—2019

道路运输车辆主动安全智能防控系统技术规范

第3部分：通讯协议

1范围

本部分规定了道路运输车辆主动安全智能防控系统中，终端与平台之间、平台之间的通信协议，包

括协议基础、消息定义及数据格式。

本部分适用于终端与平台间、不同平台间传输主动安全报警数据。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

JT/T808-2011道路运输车辆卫星定位系统终端通讯协议及数据格式

JT/T809-2011道路运输车辆卫星定位系统平台数据交换

JT/T1078-2016道路运输车辆卫星定位系统视频通信协议

3缩略语

下列缩略语适用于本文件：

MAC：媒体接入控制（MediaAccessControl）

4终端与平台协议基础

4.1协议基本约定

终端与平台协议基本约定如下：

a)协议的通讯方式、数据类型、传输规则和消息组成按照JT/T808-2011中第4章的要求；

b)协议中报文分类参照JT/T1078-2016中第4.3节分类方式；

c)协议中信令数据报文的通信连接方式按照JT/T808-2011中第5章的要求；

d)协议中信令数据报文的消息处理机制按照JT/T808-2011中第6章的要求；

e)协议中信令数据报文的加密机制按照JT/T808-2011中第7章的要求；

f)协议中对平台和终端通信各方，应符合以下要求：

1)除明确约定外，所有消息均应给予应答；

2)对未明确指定专用应答消息的，应采用通用应答回复；

3)对于存在分包的消息，应答方应对每一个分包消息进行逐包应答。

4.2基本信息查询指令

4.2.1查询基本信息

1

DB32/T3610.3—2019

查询基本信息消息采用JT/T808-2011中8.61定义的0x8900消息，见表1。

表1查询基本信息数据格式

起始字节字段数据长度描述及要求

0透传消息类型BYTE透传消息类型定义见表3

1外设ID列表总数BYTE

2外设IDBYTE外设ID定义见表5

4.2.2上传基本信息

上传基本信息消息采用JT/T808-2011中8.62定义的0x0900消息，所增加的参数设置见表2。

表2上传基本信息数据格式

起始字节字段数据长度描述及要求

0透传消息类型BYTE透传消息类型定义见表3

1消息列表总数BYTE

2外设消息结构见表4

表3透传消息类型定义表

透传类型定义描述及要求

状态查询0xF7外设状态信息：外设工作状态、设备报警信息

外设传感器的基本信息：公司信息、产品代码、版本号、

信息查询0xF8

外设ID、客户代码。对应的消息内容见表7。

表4透传外设消息结构

起始字节字段数据长度描述及要求

0外设IDBYTE外设ID定义见表5

1消息长度BYTE

透传消息类型为0xF7时消息内容见表6

2消息内容

透传消息类型为0xF8时消息内容见表7

表5外设ID定义表

外设名称外设ID描述及要求

驾驶辅助设备0x64

驾驶员行为监测设备0x65

轮胎状态监测0x66轮胎气压监测系统

变道决策辅助0x67变道决策辅助系统

2

DB32/T3610.3—2019

表6外设状态信息

起始字节字段数据长度描述及要求

0x01：正常工作

0x02：待机状态

0工作状态BYTE0x03：升级维护

0x04：设备异常

0x10：断开连接

按位设置：0表示无，1表示有

bit0：摄像头异常

bit1：主存储器异常

bit2：辅存储器异常

bit3：红外补光异常

1报警状态DWORDbit4：扬声器异常

bit5：电池异常

bit6~bit9：预留

bit10：通讯模块异常

bit11：定位模块异常

bit12~bit31：预留

表7外设系统信息

起始字节字段数据类型描述及要求

0公司名称长度BYTE

1公司名称BYTE[n1]

1+n1产品型号长度BYTE

2+n1产品型号BYTE[n2]

2+n1+n2硬件版本号长度BYTE长度：0～32

3+n1+n2硬件版本号BYTE[n3]名称：采用ASCII表示(例如：软件版本号SV1.1.0

3+n1+n2+n3软件版本号长度BYTE表示为0x530x560x310x2E0x310x2E0x30)

4+n1+n2+n3软件版本号BYTE[n4]客户代码为用户代码，由外设厂家自定义

4+n1+n2+n3+n4设备ID长度BYTE

5+n1+n2+n3+n4设备IDBYTE[n5]

5+n1+n2+n3+n4+n5客户代码长度BYTE

6+n1+n2+n3+n4+n5客户代码BYTE[n6]

4.3参数设置查询指令

4.3.1参数设置指令

参数设置消息采用JT/T808-2011中8.8定义的0x8103消息，所增加的参数设置见表8。

3

DB32/T3610.3—2019

表8参数项数据格式

字段数据类型描述及要求

参数IDDWORD参数ID定义及说明，见表9

参数长度BYTE

参数值

表9参数设置各参数项定义及说明

参数ID数据类型描述及要求

0xF364驾驶辅助功能参数，见表10

0xF365驾驶员行为监测功能参数，见表11

0xF366轮胎状态监测功能参数，见表12

0xF367变道决策辅助功能参数，见表13

0xF370激烈驾驶检测功能参数，见表14

表10驾驶辅助功能参数

起始字节字段数据类型描述及说明

单位km/h，取值范围0~60，默认值30，仅用适用于道

报警判断速度阈路偏离报警、前向碰撞预警、车距过近报警和频繁变道

0BYTE

值报警。表示当车速高于此阈值才使能报警功能

0xFF表示不修改此参数

0~8，8最大，0静音，默认值6

1报警提示音量BYTE

0xFF表示不修改参数

0x00：不开启

0x01：定时拍照

0x02：定距拍照

2主动拍照策略BYTE

0x03：保留

默认值0x00，

0xFF表示不修改参数。

单位秒，取值范围0~3600，默认值60，

主动定时拍照时

3WORD0表示不抓拍，0xFFFF表示不修改参数

间间隔

主动拍照策略为0x01时有效

单位米，取值范围0~60000，默认值200，

主动定距拍照距

5WORD0表示不抓拍，0xFFFF表示不修改参数

离间隔

主动拍照策略为0x02时有效

单次主动拍照张取值范围1-10，默认值3

7BYTE

数0xFF表示不修改参数

单次主动拍照时单位100ms，取值范围1~10，默认值2，

8BYTE

间间隔0xFF表示不修改参数

4

DB32/T3610.3—2019

表10（续）

起始字节字段数据类型描述及说明

0x01：352×288

0x02：704×288

0x03：704×576

0x04：640×480

9拍照分辨率BYTE0x05：1280×720

0x06：1920×1080

默认值0x01，

0xFF表示不修改参数，

该参数也适用于报警触发拍照分辨率。

0x01：CIF

0x02：HD1

0x03：D1

0x04：WD1

0x05：VGA

10视频录制分辨率BYTE

0x06：720P

0x07：1080P

默认值0x01

0xFF表示不修改参数

该参数也适用于报警触发视频分辨率。

报警使能位0：关闭1：打开

bit0:障碍检测一级报警

bit1:障碍检测二级报警

bit2:频繁变道一级报警

bit3:频繁变道二级报警

bit4:车道偏离一级报警

bit5:车道偏离二级报警

bit6:前向碰撞一级报警

bit7:前向碰撞二级报警

11报警使能DWORDbit8:行人碰撞一级报警

bit9:行人碰撞二级报警

bit10:车距过近一级报警

bit11:车距过近二级报警

bit12~bit15：用户自定义

bit16:道路标识超限报警

bit17~bit29：用户自定义

bit30~bit31:预留

默认值0x00010FFF

0xFFFFFFFF表示不修改参数

事件使能位0：关闭1：打开

bit0:道路标识识别

bit1:主动拍照

15事件使能DWORDbit2~bit29：用户自定义

bit30~bit31:预留

默认值0x00000003

0xFFFFFFFF表示不修改参数

5

DB32/T3610.3—2019

表10（续）

起始字节字段数据类型描述及说明

19预留字段BYTE预留

障碍物报警距离单位100ms，取值范围10-50，默认值30

20BYTE

阈值0xFF表示不修改参数

单位km/h，取值范围0~220，默认值50。表示触发报警

障碍物报警分级

21BYTE时车速高于阈值为二级报警，否则为一级报警

速度阈值

0xFF表示不修改参数

障碍物报警前后单位秒，取值范围0-60，默认值5，

22BYTE

视频录制时间0表示不录像，0xFF表示不修改参数

障碍物报警拍照取值范围0-10，默认值3，

23BYTE

张数0表示不抓拍，0xFF表示不修改参数

障碍物报警拍照单位100ms，取值范围1~10，默认值2，

24BYTE

间隔0xFF表示不修改参数

频繁变道报警判单位秒，取值范围30~120，默认值60，

25BYTE

断时间段0xFF表示不修改参数

频繁变道报警判变道次数3~10，默认5，

26BYTE

断次数0xFF表示不修改参数

单位km/h，取值范围0~220，默认值50，表示触发报警

频繁变道报警分

27BYTE时车速高于阈值为二级报警，否则为一级报警

级速度阈值

0xFF表示不修改参数

频繁变道报警前单位秒，取值范围0-60，默认值5，

28BYTE

后视频录制时间0表示不录像，0xFF表示不修改参数

频繁变道报警拍取值范围0-10，默认值3，

29BYTE

照张数0表示不抓拍，0xFF表示不修改参数

频繁变道报警拍单位100ms取值范围1~10，默认2，

30BYTE

照间隔0xFF表示不修改参数

单位km/h，取值范围0~220，默认值50。表示触发报警

车道偏离报警分

31BYTE时车速高于阈值为二级报警，否则为一级报警

级速度阈值

0表示不录像，0xFF表示不修改参数

车道偏离报警前单位秒，取值范围0-60，默认值5，

32BYTE

后视频录制时间0表示不录像，0xFF表示不修改参数

车道偏离报警拍取值范围0-10，默认值3，

33BYTE

照张数0表示不抓拍，0xFF表示不修改

车道偏离报警拍单位100ms，取值范围1~10，默认值2

34BYTE

照间隔0xFF表示不修改参数

单位100ms，取值范围10~50，目前使用国标规定值27，

前向碰撞预警时

35BYTE预留修改接口。

间阈值

0xFF表示不修改参数

单位km/h，取值范围0~220，默认值50。表示触发报警

前向碰撞预警分

36BYTE时车速高于阈值为二级报警，否则为一级报警

级速度阈值

0xFF表示不修改参数
