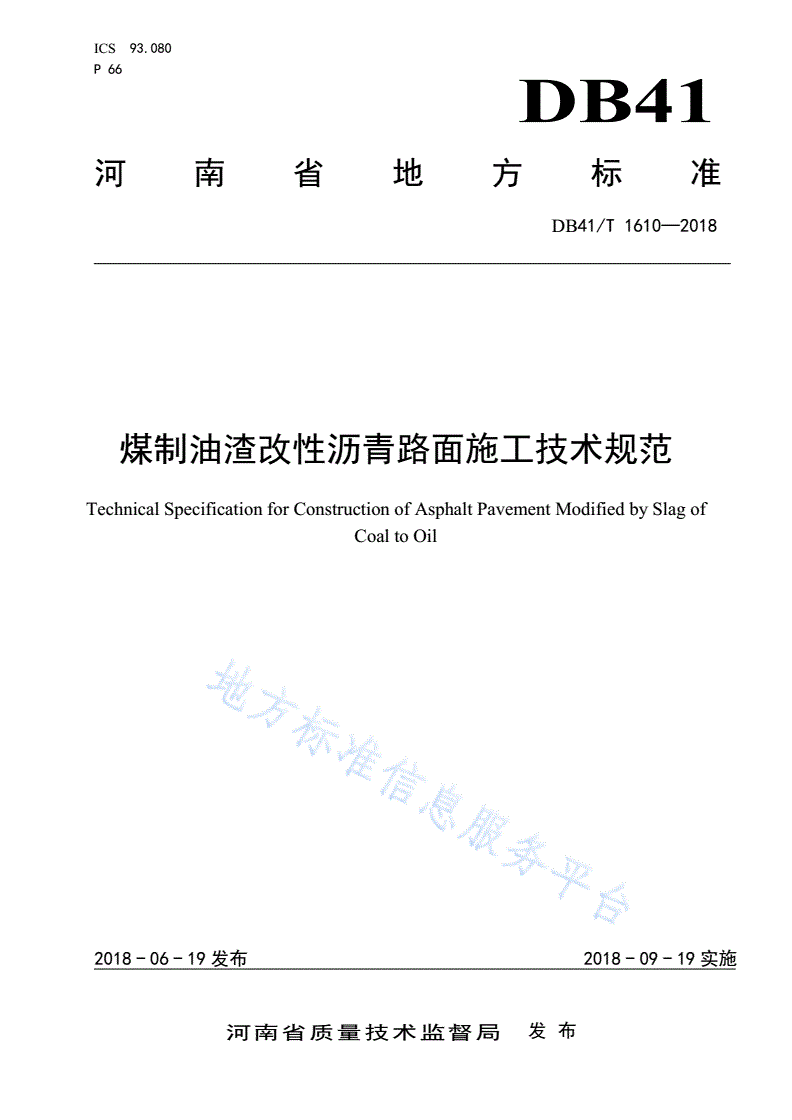

DB41/T 1610-2018 煤制油渣改性沥青路面施工技术规范

ICS93.080

P66

DB41

河南省地方标准

DB41/T1610—2018

煤制油渣改性沥青路面施工技术规范

TechnicalSpecificationforConstructionofAsphaltPavementModifiedbySlagof

CoaltoOil

2018-06-19发布2018-09-19实施

河南省质量技术监督局发布

DB41/T1610—2018

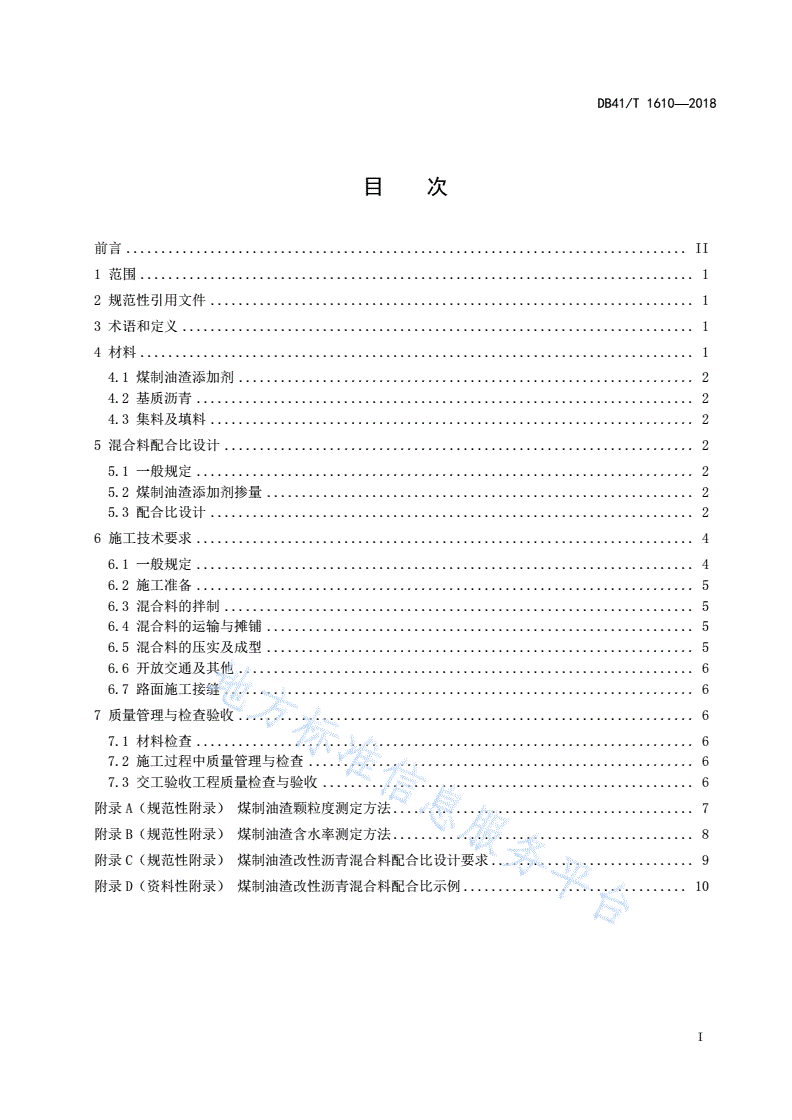

目次

前言................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4材料...............................................................................1

4.1煤制油渣添加剂.................................................................2

4.2基质沥青.......................................................................2

4.3集料及填料.....................................................................2

5混合料配合比设计...................................................................2

5.1一般规定.......................................................................2

5.2煤制油渣添加剂掺量.............................................................2

5.3配合比设计.....................................................................2

6施工技术要求.......................................................................4

6.1一般规定.......................................................................4

6.2施工准备.......................................................................5

6.3混合料的拌制...................................................................5

6.4混合料的运输与摊铺.............................................................5

6.5混合料的压实及成型.............................................................5

6.6开放交通及其他.................................................................6

6.7路面施工接缝...................................................................6

7质量管理与检查验收.................................................................6

7.1材料检查.......................................................................6

7.2施工过程中质量管理与检查.......................................................6

7.3交工验收工程质量检查与验收.....................................................6

附录A（规范性附录）煤制油渣颗粒度测定方法...........................................7

附录B（规范性附录）煤制油渣含水率测定方法...........................................8

附录C（规范性附录）煤制油渣改性沥青混合料配合比设计要求.............................9

附录D（资料性附录）煤制油渣改性沥青混合料配合比示例................................10

I

DB41/T1610—2018

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河南省交通运输厅提出。

本标准起草单位：河南省交通规划设计研究院股份有限公司、河南中原公路勘察设计有限公司、河

南中原高速公路股份有限公司新登分公司、北京紫瑞天成科技有限公司、河南交科公路研究院有限公司、

郑州大学、河南省高速公路养护智能决策工程研究中心。

本标准主要起草人：王笑风、吉世鹏、李林涛、郭桂林、李铁成、胡予磊、胡占红

本标准参加起草人：郝孟辉、梁清源、杨博、陈晓、胡超峰、卢旺林、乐金朝、武少峰、朱大治、

武威、阴麒麟、刘军、吴禹、庞占勇、祝闯、康存利、李瑞霞、陈凌、王一杰、任丙彦、胡伦福、张鸿

志、曹锋军、贾海洋、李威、王晓力、毛海臻、辛贝贝、王中一、崔高雅、马转、李崔义、刘恒光、樊

子琪。

II

DB41/T1610—2018

煤制油渣改性沥青路面施工技术规范

1范围

本标准规定了煤制油渣改性沥青路面施工的术语和定义、材料、混合料配合比设计、施工技术要求、

质量管理与检查验收。

本标准适用于各等级公路煤制油渣改性沥青路面施工，其它道路也可参照执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1033塑料非泡沫塑料密度的测定

GB/T1034塑料吸水性的测定

GB/T3682热塑性塑料熔体质量流动速率和熔体体积流动速率的测定

GB/T29050道路用抗车辙剂沥青混凝土

JT/T860沥青混合料改性添加剂

JTGE20公路工程沥青及沥青混合料试验规程

JTGE42公路工程集料试验规程

JTGF40公路沥青路面施工技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

3术语和定义

下列术语和定义适用于本文件。

3.1

煤制油渣添加剂

以煤制油附产物油灰渣为主要原料，辅以高分子有机化合物材料，经过物理共混改性加工而成的均

匀颗粒的路用改性材料。

3.2

煤制油渣改性沥青混合料

由煤制油渣添加剂、基质沥青以及一定级配的矿质集料及填料通过直投式工艺高温拌合得到的符合

技术要求的沥青混合料。

3.3

直投式工艺

将一定级配的集料加入拌缸后，再将煤制油渣添加剂通过吹入或皮带运输等机械方式直接投入拌缸

中，后续加入基质沥青、矿粉等拌和的工艺。

4材料

1

DB41/T1610—2018

4.1煤制油渣添加剂

技术要求见表1。

表1煤制油渣添加剂技术要求

项目单位技术要求试验方法

外观—颗粒状，均匀、无粘结目测

颗粒度%≥95附录A

密度g/cm³1.08~1.12GB/T1033

含水率%≤0.1附录B

熔融指数g/10min≥0.3GB/T3682

针入度（25℃）0.1mm1.0~5.5JTGE20T0604

软化点℃≥110JTGE20T0606

粘度（220℃）mPa•s≥3000JTGE20T0625

吸水率%≤0.5GB/T1034

4.2基质沥青

宜选用符合JTGF40相关规定的70号或90号A级道路石油沥青。

4.3集料及填料

粗集料、细集料及填料的技术要求应符合JTGF40的相关规定。

5混合料配合比设计

5.1一般规定

5.1.1配合比设计应采用沥青混合料配合比设计方法，包括目标配合比设计、生产配合比设计以及生

产配合比验证三个阶段。

5.1.2生产配合比设计阶段应对各冷料仓进行标定，按目标配合比设计的冷料比例确定各冷料仓的皮

带转速。

5.2煤制油渣添加剂掺量

可参考已有工程经验，结合项目特点综合确定，一般为基质沥青用量的12%~20%，并等量减少基质

沥青用量。

5.3配合比设计

5.3.1混合料的目标配合比设计流程见图1。

2

DB41/T1610—2018
