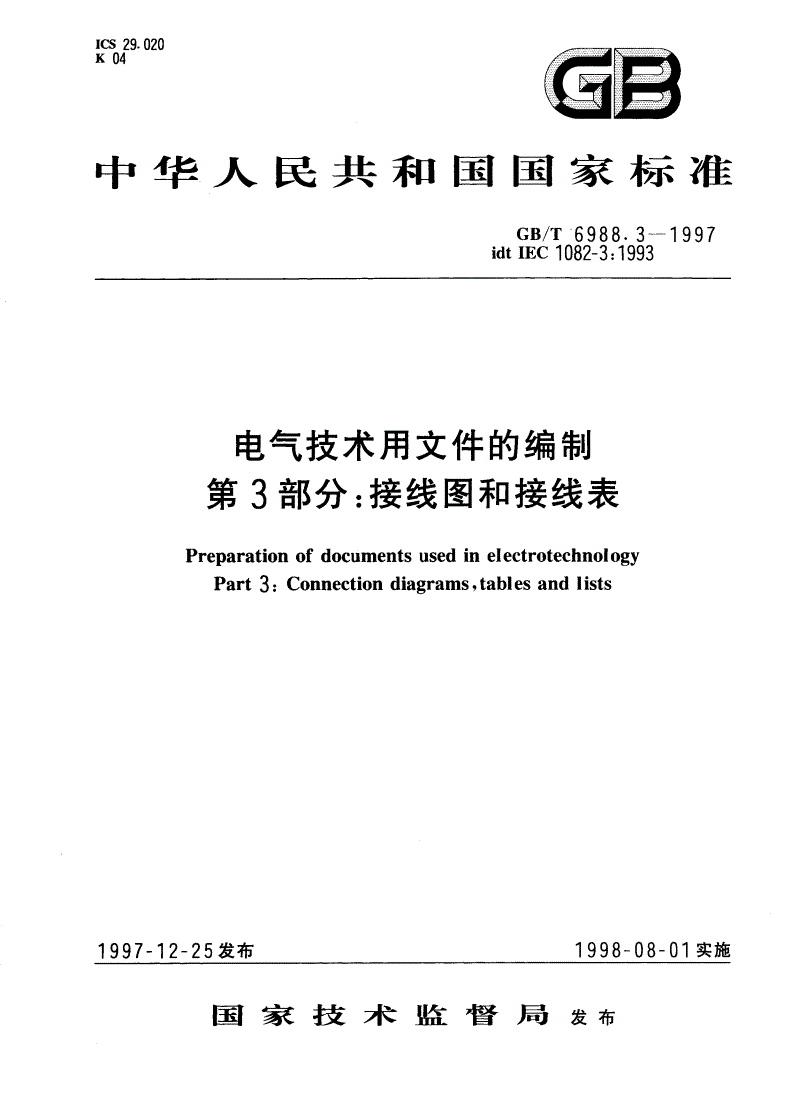

GB/T 6988.3-1997 电气技术用文件的编制 第3部分：接线图和接线表

前言

本标准等同采用电气技术用文件的编制第部分接线图和接线表同时是

对国家标准电气制图接线图和接线表进行的修订

标准与修订前的比较差别在于增加了接线图采用矩阵布局形式的绘制方法

对单元接线图和单元接线表互连接线图和互连接线表端子接线图和端子接线表以及电缆图和电缆表

在正文中给出了个应用示例

在在电气技术用文件的编制总标题下包括以下几个部分即

电气技术用文件的编制第部分一般要求

电气技术用文件的编制第部分功能性简图

电气技术用文件的编制第部分接线图和接线表

标准从年月日起实施同时代替

标准由中华民共和国电子工业部提出

标准由全国电气文件编制和图形符号标准化技术委员会归口

标准起草单位北京计算机一厂电子工业部标准化研究所机械工业部标准化研究所北京牡丹

电子集团公司北京广播器材厂

标准主要起草吴家举朱金明冯长有李善贞李世林李银锁胡仁洋

前言

国际电工委员会是由所有国家电工委员会的国家委员会组成的世界性标准化组

织的目标是增进电工和电子领域一切标准化问题上的国际合作为此目的以及其他活动的需

要出版国际标准标准编制委托技术委员会进行任何的国家委员会如对所研究的课题感

兴趣均可参与编制和有联系的国际组织政府组织和非政府组织也均可参与和国际标准

化组织按照组织商定的条件密切合作

对由技术委员会编制的技术资料代表对此有特殊兴趣的所有国家委员会所作出的正式决

定或协议尽可能准确地反映国际上对所研究课题的一致意见

资料以标准技术报告或指南的形式出版作为建议书供国际使用在该意义上为各国家委员会

所接受

为了促进国际统一的各国家委员会负有最大限度地把国际标准应用到国家标准和

地区性标准中去的任务标准和相应的国家标准或地区性标准之间若有差异应在后者明确

国际标准由第技术委员会文件与图形符号的分委员会文件制定

标准的正文以下列文件为依据

草案投票情况报告

投票批准标准的详细信息可从上表所列投票情况报告中找到

总标题为电气技术用文件的编制由以下部分组成

第部分一般要求

第部分功能性简图

第部分接线图和接线表

第部分位置和安装文件尚在研究中

尚在研究中的其他课题有

零件表

备件表

说明书

取代由于资料的调整和扩充和各部分之间没有严格的对应

关系因此下面给出的对应关系只是近似的

与以及和的一部分相对应

与以及和的一部分相对应

与和相对应

中华人民共和国国家标准

电气技术用文件的编制

第部分接线图和接线表

代替

总则

范围

标准规定了接线图和接线表的绘制规则

引用标准

下列标准所包含的条文通过在标准中引用而成为标准的条文标准出版时所示版均

为有效所有标准都会被修订使用标准的各方应探讨使用下列标准最新版本的可能性

电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则

电气图用图形符号导线和连接器件

电气技术中的项目代号

电气技术用文件的编制第部分一般要求

电气颜色标志的代号

用颜色或数字标志导线的方法

接线图和接线表的通用规则

一般规定

接线文件提供各个项目如元件器件组件和装置之间实际连接的信息接线文件用于设备的装配

安装和维修

接线文件应包含识别每一连接的连接点以及所用导线或电缆的信息对端子接线图和端子接线表

则只需示出一端

必要时可包含下列信息

导线或电缆种类的信息如型号牌号材料结规格绝缘颜色电压额定值导线数其他

技术数据

导线号或电缆号或项目代号

连接点的标记或表示方法如项目代号和或端子代号图形表示法远端标记

铺设走向端头处理捆扎绞合屏蔽等说明或方法

导线或电缆长度

信号代号和或信号的技术数据

需补充说明的其他信息

用颜色或数字标志导线的方法见
