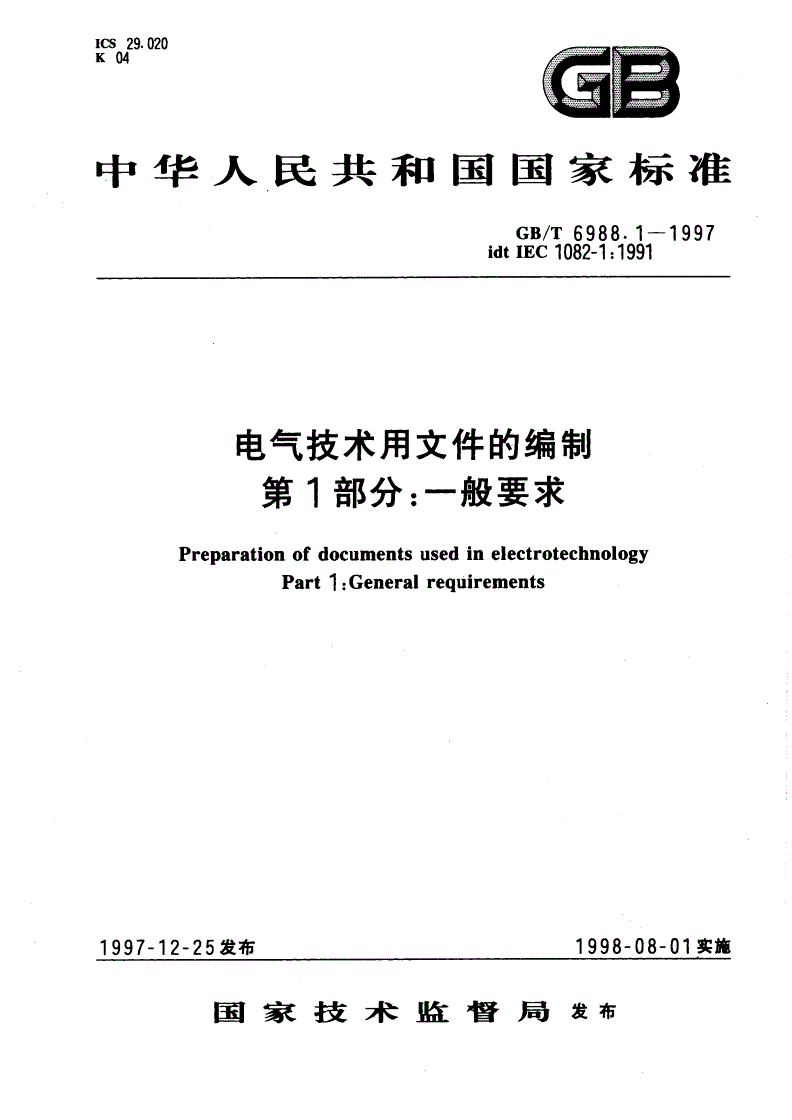

GB/T 6988.1-1997 电气技术用文件的编制 第1部分：一般要求

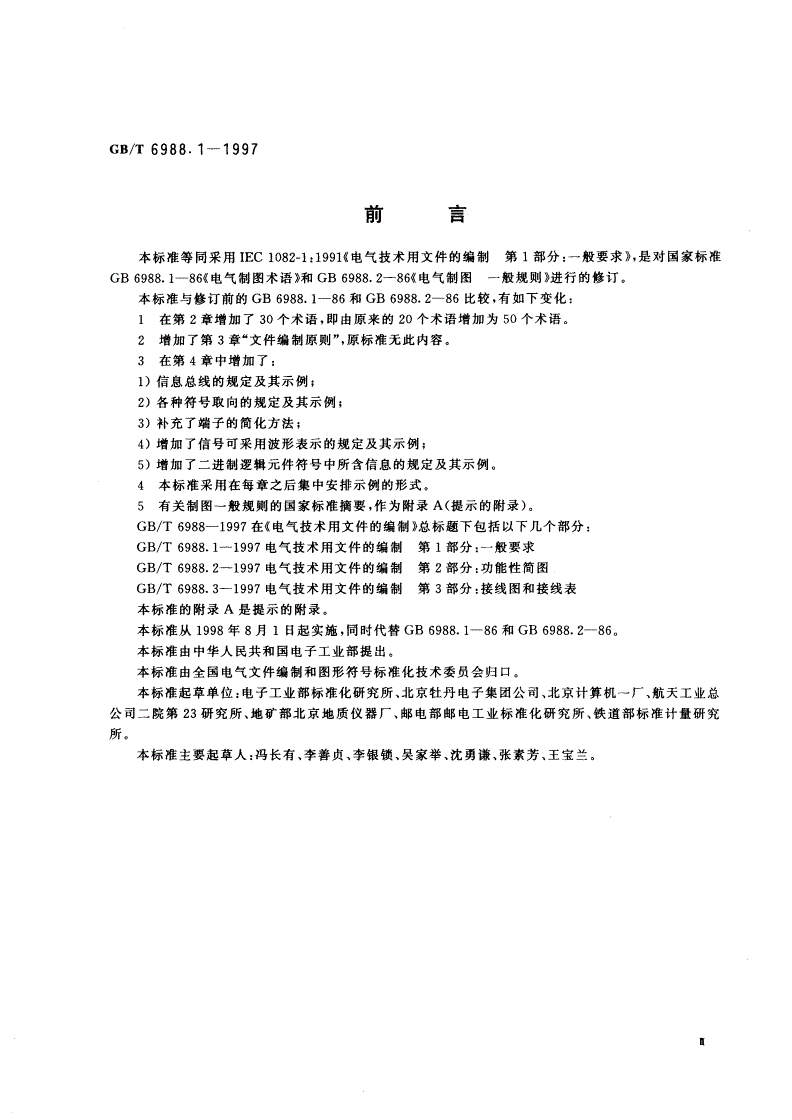

前言

本标准等同采用电气技术用文件的编制第部分一般要求是对国家标准

电气制图术语和电气制图一般规则进行的修订

标准与修订前的和比较有如下变化

在第章增加了个术语即由原来的个术语增加为个术语

增加了第章文件编制原则原标准无此内容

在第章中增加了

信息总线的规定及其示例

各种符号取向的规定及其示例

补充了端子的简化方法

增加了信号可采用波形表示的规定及其示例

增加了二进制逻辑元件符号中所含信息的规定及其示例

标准采用在每章之后中安排示例的形式

有关制图一般规则的国家标准摘要作为附录提示的附录

在电气技术用文件的编制总标题下包括以下几个部分

电气技术用文件的编制第部分一般要求

电气技术用文件的编制第部分功能性简图

电气技术用文件的编制第部分接线图和接线表

标准的附录是提示的附录

标准从年月日起实施同时代替和

标准由中华人民共和国电子工业部提出

标准由全国电气文件编制和图形符号标准化技术委员会归口

标准起草单位电子工业部标准化研究所北京牡丹电子团公司北京计算机一厂航天工业总

公司二院第研究所地矿部北京地质仪器厂邮电部邮电工业标准化研究所铁道部标准计量研究

所

标准主要起草人冯长有李善贞李银锁吴家举沈勇谦张素芳王宝兰

前言

国际电工委员会的正式决定或协议是由其所有成员国国家委员会对所及技术问题特

别感兴趣的技术委员会制定的它尽可能地反映国际上对该问题处理的一致性意见

他们以推荐形式在国际上应用同时在这个意义上被各国家委员会接受

为了促进国际上的统一国际电工委员会希望所有国家委员会在其国家条件允许的范围内应采

纳建议的该文件作为其国家的标准标准和国家标准之间的差异应尽可能在国家标准中表示

出来

本国际标准由第技术委员会文件和图形符号的分委员会文件编制所编写

该标准的正文建立在下述文件的基础上

六月法表决报告二月法表决报告

关于批准标准表决过程的完整资料可以在上表所示的表决报告中查出

该标准由下述几部分组成

第部分一般要求

第部分功能性简图

第部分接线图和接线表

尚在研究中的其他题目有

零件表

备件表

说明书

是从以前的演变而来的并将完全取代由于文件内容的重新编排和增

加在各部分之间没有严格的对应关系因此下面给出大致的关系

与以及和的一部分相对应

与以及和的一部分相对应

与和相对应

该标准第部分的附录取自有关制图一般规则的标准各种标准应是规范化的但标准

要经过修订所以对本标准来说附录应看作是提示性的其他资料见条

中华人民共和国国家标准

电气技术用文件的编制

第部分一般要求代替

总则

范围

标准为电气技术文件编制提供了一般规则并为某些文件提供了特定的规则

标准中的示例只是用来说明标准的条文并不表示完整的文件

引用标准

下列标准所包含的条文通过在标准中引用而构成为标准的条文标准出版时所示版均

为有所有标准都会被修订使用标准的各方应探讨使用下列标准最新版本的可能性

印刷书写和绘图纸幅面尺寸

液压气动图形符号

电力变压器

空间和时间的量和单位

周期及有关现象的量和单位

力学的量和单位

热学的量和单位

电学和磁学的量和单位

光及有关电磁辐射的量和单位

声学的量和单位

物理化学和分子物理学的量和单位

原子物理学和核物理学的量和单位

核反应和电离辐射的量和单位

物理科学和技术中使用的数学符号

特征数

固体物理学的量和单位

机械制图图线

机械制图图样画法

机械制图尺寸注法

电气图用图形符号总则

电气图用图形符号符号要素限定符号和常用的其他符号

电气图用图形符号导线和连接器件

国家技术监督局批准实施

电气图用图形符号无源元件

电气图用图形符号半导体管和电子管

电气图用图形符号电能的发生和转换

电气图用图形符号开关控制和保护装置

电气图用图形符号测量仪表灯和信号器件

电气图用图形符号电信交换和外围设备

电气图用图形符号电信传输

电气图用图形符号电力照明和电信布置

电气简图用图形符号第部分二进制逻辑元件

电气简图用图形符号第部分模拟元件

电气技术中的项目代号

电气设备用图形符号

控制系统功能表图的编制

图形符号表示规则产品技术文件用图形符号

技术制图标题栏

技术制图对缩微复制原件的要求

技术制图图纸幅面和格式

技术制图比例

技术制图字体

电气技术文件用文字符号第部分总则

建筑物图投影方法

定义和分类

定义

标准采用下列定义

基术语

术语之间的相互关系示于图

媒体

用以记录信息的材料如纸张缩微胶片磁盘或光盘

文件

媒体上的信息通常文件按照信息的种类和表达方法来命名例如概略图接线表功能表图

注信息可以静态方法记录在纸张和缩微胶片上或动态示在图像示装置上

图

用图形表达信息的文件它可以包含注释

及一个给定题目的文件

文件的处理

信息表达方式

图样

通常按比例描述零件或组件的形状尺寸等的图示形式

平面图

应用该术语有两方面的含义表达形式和文件

表示水平视图断面或剖面的图

简图

采用图形符号和带注释的框来表示包括连接线在内的一个系统或设备的多个部件或零件之间关系

的图示形式

地图

一个设施与其周围地形关系的图示形式

表图

描述系统的特性例如两个或多个可变量操作或状态之间关系的图示形式

表格

采用行和列的表达形式

文字形式

一种应用文字的表达形式例如说明书和说明中的文字

简图中元件和连接线的表示方法

元件中功能相关的各部分

中表示法

一个复合符号的各部分列在一起的表示法见图和图

半中表示法

把符号各部分通常用于具有机械功能联系的元件在图上展开的表示方法它利用中

符号连接具有功能联系的各元件以清晰表示电路布局见图和图

分开表示法

把图形符号各部分用于有功能联系的元件分散于图上的表示方法应采用其项目代号表示元件

各部分之间的关系以清晰表示电路布局见图和图

重复表示法

一个复杂符号通常用于有电功能联系的元件例如用含有公共控制框或公共输出框的符号表示

的二进制逻辑元件示于图上的两处或多处的表示方法同一项目代号只代表同一个元件见图

元件中功能无关的各部分

组合表示法

按下列两种方式的表示方法

符号的各部分画在围框线内见图

符号的各部分通常是二进制逻辑元件或模拟元件连在一起见图

分立表示法

在功能上独立的符号的各部分分开示于图上的表示方法通过其项目代号使电路和相关的各部分

的布局清晰见图

电路

多线表示法

每根连接线用一条图线表示的方法见图

单线表示法

两根或多根连接线只用一条线表示的方法见图

应用该术语有两方面的含义表达形式和文件

先前称为现予以否定

先前称为现予以否定

元件的各部分可能有公共的电压供电连接点

简图布局方法

功能布局法

元件或其部分在图上的布置使功能关系易于理解的布局方法见图图图图图和

图

位置布局法

元件在图上的布置使其在图上的位置反映其实际相对位置的布局方法见图和图

文件分类

功能性文件

概略图

表示系统分系统装置部件设备软件中各项目之间的主要关系和连接的相对简单的简图通常

用单线表示法见图和图

框图

主要采用方框符号的概略图见图

网络图

在地图上表示诸如发电站变电站和电力线电信设备和传输线之类的电网的概略图见图

功能图

用理论的或理想的电路而不及实现方法来详细表示系统分系统装置部件设备软件等功能

的简图见图

逻辑功能图

主要使用二进制逻辑元件符号的功能图

等电路图

用于分析和计算电路特性或状态的表示等电路的功能图

功能表图

用步和转换描述控制系统的功能和状态的表图

顺序表图表

表示系统各个单元工作次序或状态的图表各单元的工作或状态按一个方向排列并在图上成直

角绘出过程步骤或时间

时序图

按比例绘出时间轴的顺序表图见图

电路图

表示系统分系统装置部件设备软件等实际电路的简图采用按功能排列的图形符号来表示各

元件和连接关系以表示功能而不需考虑项目的实体尺寸形状或位置见图图和图

端子功能图

表示功能单元的各端子接口连接和内部功能的一种简图可以利用简化的假如合适的话电路图

功能图功能表图顺序表图或文字来表示其内部的功能见图和图

程序图表清单

详细表示程序单元模块及其互连关系的简图表清单其布局应能清晰地识别其相互关系见

图

表示在过程流动路线中主要包含非电气装置的一个系统的概略图称为流程简图

先前称为纯逻辑简图现被否定

相应的国家标准为

位置文件

总平面图

表示建筑工程服务网络道路工程相对于测定点的位置地表资料进入方式和工区总体布局的平

面图见图

安装图平面图

表示各项目安装位置的图见图图和图

安装简图

表示各项目之间连接的安装图见图

装配图

通常按比例表示一组装配部件的空间位置和形状的图

布置图

经简化或补充以给出某种特定目的所需信息的装配图见图和图

接线文件

接线图表

表示或列出一个装置或设备的连接关系的简图表

单元接线图表

表示或列出一个结构单元内连接关系的接线图表见图

互连接线图表

表示或列出不同结构单元之间连接关系的接线图表见图

端子接线图表

表示或列出一个结构单元的端子和该端子上的外部连接必要时包括内部接线的接线图表见

图

电缆图表清单

提供有关电缆诸如导线的识别标记两端位置以及特性路径和功能如有必要等信息的简图

表清单见图

项目表

元件表设备表

表示构成一个组件或分组件的项目零件元件软件设备等和参考文件如有必要的表格见

图

备用元件表

表示用于防护和维修的项目零件元件软件散装材料等的表格

安装说明文件

给出有关一个系统装置设备或元件的安装条件以及供货交付卸货安装和测试说明或信息的

文件

试运转说明文件

给出有关一个系统装置设备或元件试运转和起动时的初始调节模拟方式推荐的设定值以及对

为了实现开发和正常发挥功能所需采取措施的说明或信息的文件

使用说明文件

给出有关一个系统装置设备或元件的使用的说明或信息的文件

维修说明文件

给出一个系统装置设备或元件的维修程序的说明或信息的文件例如维修或保养手册

可靠性和可维修性说明文件

给出有关一个系统装置设备或元件的可靠性和可维修性方面的信息的文件

其他文件

可能需要的其他文件例如手册指南样图纸和文件清单

图各类信息表达形式数据媒体形式和文件分类之间的相互关系

序号中表示法说明注释

电器还可以用半

中表示法图

或分开表示法

图表示

按钮开关

手动的或电动

的带自动脱扣

机构脱扣线

圈过电流和过

负荷释放的断

路器

三绕组变压器可用分开表示

法图表示

光耦合器

四输入带存还可以用重复

储的多路选择表示法图图

器和图表

示

图中表示法符号示例

序号半中表示法说明

电器

按钮开关

手动的或电动

的带自动脱扣

机构脱扣线

圈过电流和过

负荷释放的断

路器

注所表示的元件与图中的示例相同

图半中表示法示例

图双向旋转驱动系统电路图用中表示法表示的示例

注和图所示为同一驱动系统
