DB12/T 947.2-2024 城市道路交通标志设置规范第2部分：禁令标志、指示标志、警告标志、其他标志

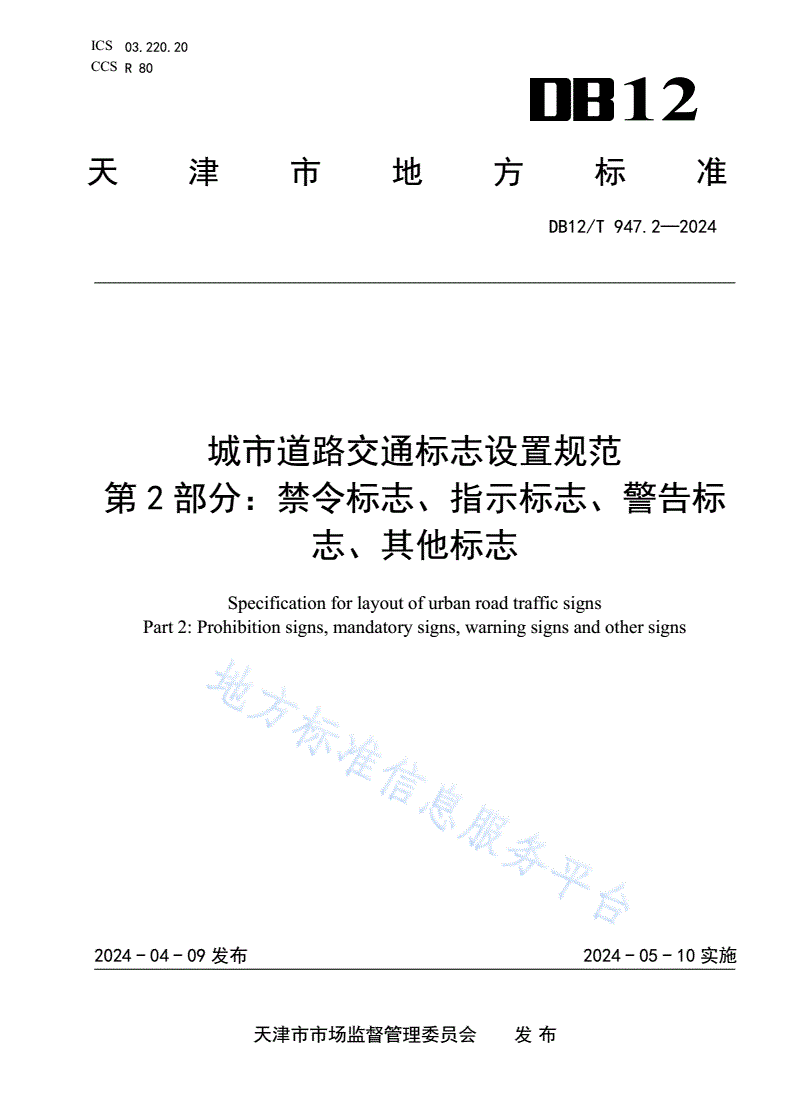

ICS03.220.20

CCSR80

12

天津市地方标准

DB12/T947.2—2024

城市道路交通标志设置规范

第2部分：禁令标志、指示标志、警告标

志、其他标志

Specificationforlayoutofurbanroadtrafficsigns

Part2:Prohibitionsigns,mandatorysigns,warningsignsandothersigns

2024-04-09发布2024-05-10实施

天津市市场监督管理委员会发布

DB12/T947.2—2024

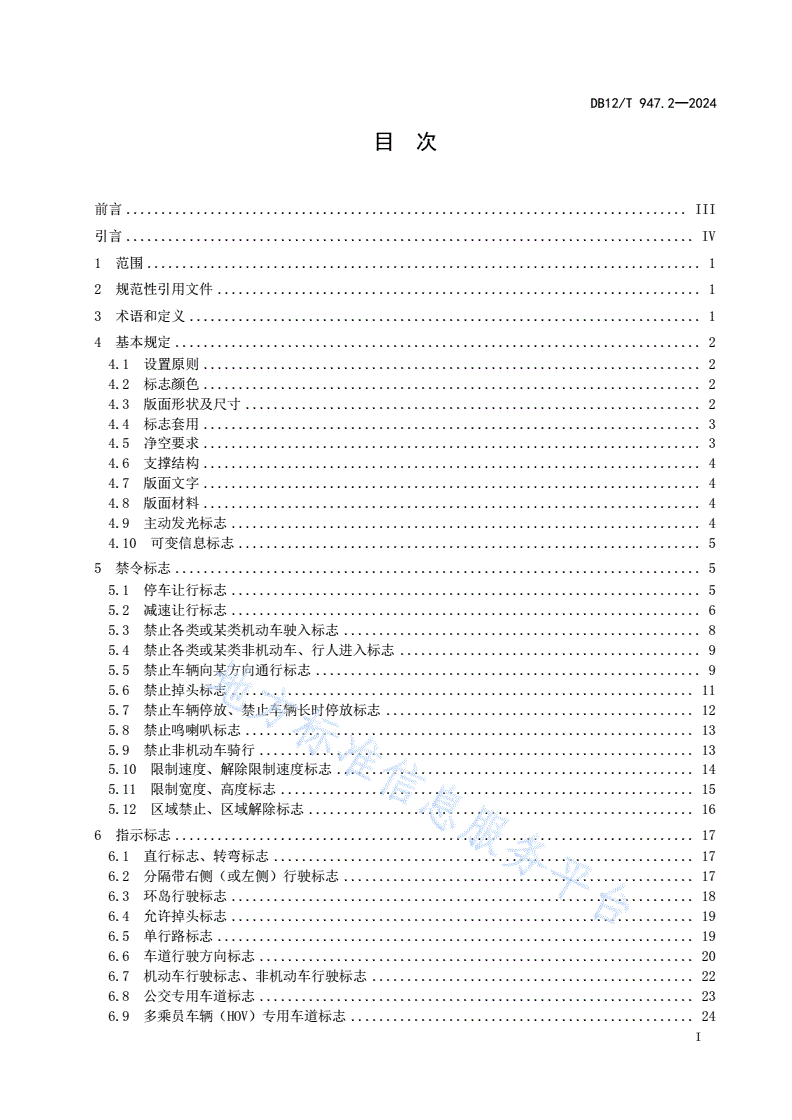

目次

前言................................................................................III

引言.................................................................................IV

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本规定...........................................................................2

4.1设置原则.......................................................................2

4.2标志颜色.......................................................................2

4.3版面形状及尺寸.................................................................2

4.4标志套用.......................................................................3

4.5净空要求.......................................................................3

4.6支撑结构.......................................................................4

4.7版面文字.......................................................................4

4.8版面材料.......................................................................4

4.9主动发光标志...................................................................4

4.10可变信息标志..................................................................5

5禁令标志...........................................................................5

5.1停车让行标志...................................................................5

5.2减速让行标志...................................................................6

5.3禁止各类或某类机动车驶入标志...................................................8

5.4禁止各类或某类非机动车、行人进入标志...........................................9

5.5禁止车辆向某方向通行标志.......................................................9

5.6禁止掉头标志..................................................................11

5.7禁止车辆停放、禁止车辆长时停放标志............................................12

5.8禁止鸣喇叭标志................................................................13

5.9禁止非机动车骑行..............................................................13

5.10限制速度、解除限制速度标志...................................................14

5.11限制宽度、高度标志...........................................................15

5.12区域禁止、区域解除标志.......................................................16

6指示标志..........................................................................17

6.1直行标志、转弯标志............................................................17

6.2分隔带右侧（或左侧）行驶标志..................................................17

6.3环岛行驶标志..................................................................18

6.4允许掉头标志..................................................................19

6.5单行路标志....................................................................19

6.6车道行驶方向标志..............................................................20

6.7机动车行驶标志、非机动车行驶标志..............................................22

6.8公交专用车道标志..............................................................23

6.9多乘员车辆（HOV）专用车道标志.................................................24

I

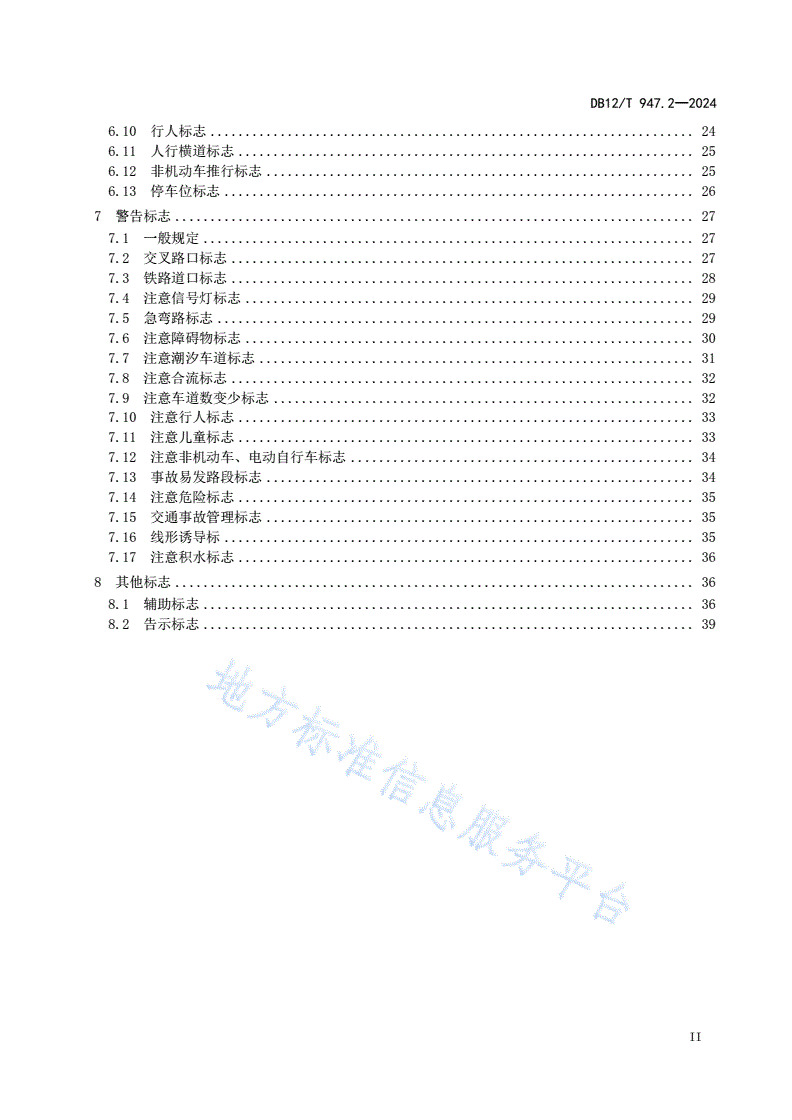

DB12/T947.2—2024

6.10行人标志.....................................................................24

6.11人行横道标志.................................................................25

6.12非机动车推行标志.............................................................25

6.13停车位标志...................................................................26

7警告标志..........................................................................27

7.1一般规定......................................................................27

7.2交叉路口标志..................................................................27

7.3铁路道口标志..................................................................28

7.4注意信号灯标志................................................................29

7.5急弯路标志....................................................................29

7.6注意障碍物标志................................................................30

7.7注意潮汐车道标志..............................................................31

7.8注意合流标志..................................................................32

7.9注意车道数变少标志............................................................32

7.10注意行人标志.................................................................33

7.11注意儿童标志.................................................................33

7.12注意非机动车、电动自行车标志.................................................34

7.13事故易发路段标志.............................................................34

7.14注意危险标志.................................................................35

7.15交通事故管理标志.............................................................35

7.16线形诱导标...................................................................35

7.17注意积水标志.................................................................36

8其他标志..........................................................................36

8.1辅助标志......................................................................36

8.2告示标志......................................................................39

II

DB12/T947.2—2024

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

DB12/T947《城市道路交通标志设置规范》分为以下部分：

——第1部分：指路标志、旅游区标志

——第2部分：禁令标志、指示标志、警告标志、其他标志

本文件是DB12/T947的第2部分。

本文件由天津市公安交通管理局提出并归口。

本文件起草单位：天津市公安交通管理局、天津市政工程设计研究总院有限公司。

本文件主要起草人：申婵、于淼、程韫琳、王海燕、王蔚、孙峣、邢毅、冯立华、刘磊、张丙富、

陈宏燕、刘明林、李卓然、郭昭、张晨阳。

III

DB12/T947.2—2024

引言

DB12/T947在GB5768和GB51038的基础上，对各类交通标志的设置，结合天津市城市道路实际情

况进行补充和细化，对天津市城市道路交通标志的设置进行规范。

DB12/T947计划由2个部分组成，2个部分共同构成天津市城市道路交通标志设置的基础性标准。

本文件是第2部分。DB12/T947计划修订为DB12/T947.1《城市道路交通标志设置规范第1部分：指路

标志、旅游区标志》。

——第1部分：指路标志、旅游区标志。对城市道路指路标志、旅游区标志的设置原则、设置方

法等进行了规定。旨在规范城市道路指路标志、旅游区标志的设置；

——第2部分：禁令标志、指示标志、警告标志、其他标志。对城市道路禁令标志、指示标志、

警告标志、告示标志、辅助标志的设置原则、设置方法等进行了规定。旨在规范城市道路禁

令标志、指示标志、警告标志、告示标志、辅助标志的设置。

IV

DB12/T947.2—2024

城市道路交通标志设置规范

第2部分：禁令标志、指示标志、警告标志、其他标志

1范围

本文件规定了城市道路禁令标志、指示标志、警告标志、告示标志、辅助标志的设置原则、基本

规定、设置方法等。

本文件适用于天津市市域范围内城市道路的禁令标志、指示标志、警告标志、告示标志、辅助标

志的设置。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文

件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适

用于本文件。

GB5768（所有部分）道路交通标志和标线

GB/T18833道路交通反光膜

GB/T23827道路交通标志板及支撑件

GB/T31446LED主动发光道路交通标志

GB50688城市道路交通设施设计规范

GB51038城市道路交通标志和标线设置规范

GA/T1548城市道路主动发光交通标志设置指南

3术语和定义

下列术语和定义适用于本文件。

3.1

主标志mainsign

起主要说明作用的标志。主要包括：禁令标志、指示标志、警告标志及告示标志等。

3.2

辅助标志auxiliarysign

设置在主标志下方，对其进行辅助说明的标志。

3.3

禁令标志prohibitionsign

禁止或限制道路使用者交通行为的标志。

3.4

指示标志mandatorysign

指示道路使用者应遵循的标志。

3.5

警告标志warningsign

1

DB12/T947.2—2024

警告道路使用者注意道路交通的标志。

3.6

告示标志noticesign

解释道路设施、指引路外设施或告示有关道路交通安全法规及交通管理安全行车提醒的标志。

3.7

可变信息标志changeablemessagesign

可变信息标志是一种依交通、道路、气候等状况的变化，可以随之改变显示内容的标志。

3.8

主动发光标志activeluminoussign

在光线较暗时能够被清楚辨认的，带有图形、符号的，通过电能或其他能源使其自身发光的标志。

3.9

非机动车优先通行标志Non-motorizedvehicleprioritysign

非机动车优先通行标志是非机动车路权优先于机动车路权的标志。

3.10

交通组织trafficoperation

根据国家相关法律法规、政策和标准规范，综合运用交通工程技术，改善道路交通秩序、保障道

路交通安全、提高道路交通运行效率。

4基本规定

4.1设置原则

4.1.1同一地点需要设置两个以上标志时，宜安装在一个支撑结构上，但最多不应超过四个。

4.1.2一个支撑结构上并设的标志应按禁令标志、指示标志、警告标志的顺序从上往下、从左往右设

置。

4.1.3同一版面中的禁令或指示标志的数量不应多于四种；快速路、隧道、特大桥路段的入口处，同

一版面中的禁令或指示标志的数量不应多于六种。

4.1.4停车让行标志、减速让行标志、解除限制速度标志、禁止超车标志、解除禁止超车标志、会车

先行标志、会车让行标志宜单独设置。如条件受限无法单独设置时，一个支撑结构上不应超过两个标

志，辅助标志不计。

4.1.5当有时段、车种、车速等限制时，应在标志下方采用辅助标志补充说明。辅助标志应安装在主

标志下面，紧靠主标志下缘。

4.2标志颜色

标志的颜色应符合GB5768的规定，白天夜间应保持一致。

4.3版面形状及尺寸

4.3.1标志的尺寸应符合GB5768的规定。当设置空间允许时，禁令标志、指示标志尺寸宜按照表1

选取。

表1禁令标志、指示标志尺寸表

＜60km/h（一般道

≥60km/h（快速路）

路、快速路匝道）

八角形标志（停车让行标志）标志外径—80

cm白边宽度—3

2

DB12/T947.2—2024

边长—90

三角形标志（减速让行标志）红边宽度—9

cm衬边宽度—0.6

红边圆角半径—4

标志外径10080

圆形标志红边宽度108

cm红杠宽度7.56

衬边宽度0.80.6

长×宽—170×120

区域限制和解除标志

黑边宽度—3

单行路标志长×宽100×50100×50（80×40）

车道行驶方向标志长×宽90×7090×70

矩形

占用部分人行道边缘停

cm长×宽—60×40

车标志

正方形边长10080

长方形长×宽300×150200×100

衬边宽度0.80.6

a用于禁令、指示、警告非机动车或行人的相关标志可采用外径为60cm的标志版面。

b单行路标志，括号内尺寸为横版尺寸。

4.3.2当设置空间允许时，警告标志尺寸宜按照表2选取。

表2警告标志尺寸表

≥60km/h（快速路）＜60km/h（一般道路、快速路匝道）

等边三角形边长

11090

cm

黑边宽度

86.5

cm

黑边圆角半径

54

cm

衬边宽度

0.80.6

cm

4.3.3利用城市道路分隔护栏端头设置的标志，尺寸小于GB51038规定时，表示提示和告知，可采

用版面尺寸为外径30cm的圆形或60cm*30cm的长方形，应符合结构稳定的要求,并在必要位置另行设

置相应的禁令、指示标志和标线。

4.3.4交通标志制作样式，应符合GB5768.2附录E的规定。

4.4标志套用

4.4.1新建标志应采用规定的版面形状，改造标志可利旧采用原底板套用。

4.4.2当禁令、指示标志套用于无边框的白色底板上时，为必须遵守标志；但禁令标志中的停车让行、

减速让行标志不得套用于无边框的白色底板上。

4.4.3当禁令、警告、指示标志与文字同时套用于白色底板上时，辅助标志应保留黑色边框。

4.4.4当禁令标志套用于指示标志上或禁令、指示标志套用于指路标志版面上时，应在必要位置另行

设置相应的禁令、指示标志或标线。

4.5净空要求

4.5.1标志支撑结构的任何部分不应侵入道路建筑限界以内。

4.5.2位于路侧的各类标志板边缘及标志支撑结构边缘至车行道路面边缘的侧向距离，应不小于

25cm。

3

DB12/T947.2—2024

4.5.3路面上方的各类标志，其标志板及支撑结构下缘至路面的高度应大于该道路规定的净空高度。

新建悬臂式、门架式标志板下缘距路面的高度，在快速路上不得低于600cm，在其他道路上不得低于

550cm。附着式标志板下缘不得超过结构下沿，并满足净空要求。

4.5.4设置于路侧的标志，标志下缘距路面或路缘石顶面的高度一般为120~250cm；当路侧有行人时，

标志下缘距路缘石顶面的高度应不小于210cm；当路侧有非机动车时，标志下缘距路缘石顶面的高度

应不小于230cm。

4.5.5多个标志横向并排设置在同一支撑结构时，标志的下缘高度应保持一致。

4.6支撑结构

4.6.1道路交通标志的支撑方式有柱式、悬臂式、门架式和附着式四类。标志的设置，应在保证视认

需求的情况下，选取适当的支撑结构。

4.6.2在满足标志设置原则及结构设计的情况下，标志、信号灯、监控设施等宜合并设置。

4.7版面文字

4.7.1标志的文字高度应根据设计速度按照表3选取。字高可根据路段的运行速度进行调整。

表3版面文字尺寸表

设计速度

1008060504030、20

km/h

文字高度0.60、0.55、

0.65、0.600.50、0.450.45、0.400.40、0.350.30、0.25

m0.50

4.7.2数字、字母、间距等应符合GB51038规定。

4.7.3辅助标志、告示标志的字高一般值可按照表3规定值的50%确定，最小值不应小于10cm。

4.8版面材料

4.8.1标志版面宜采用IV类及以上反光膜，并符合GB/T18833的规定。

4.8.2标志版面材料应符合
