GB/T 15754-2025 产品几何技术规范(GPS) 尺寸和公差标注 圆锥

ICS0110020

CCSJ0.4.

中华人民共和国国家标准

GB/T15754—2025

代替GB/T15754—1995

产品几何技术规范GPS

()

尺寸和公差标注圆锥

GeometricalroductsecificationsGPS—Dimensioninand

pp()g

tolerancing—Cones

ISO30402016MOD

(:,)

2025-05-30发布2025-09-01实施

国家市场监督管理总局发布

国家标准化管理委员会

GB/T15754—2025

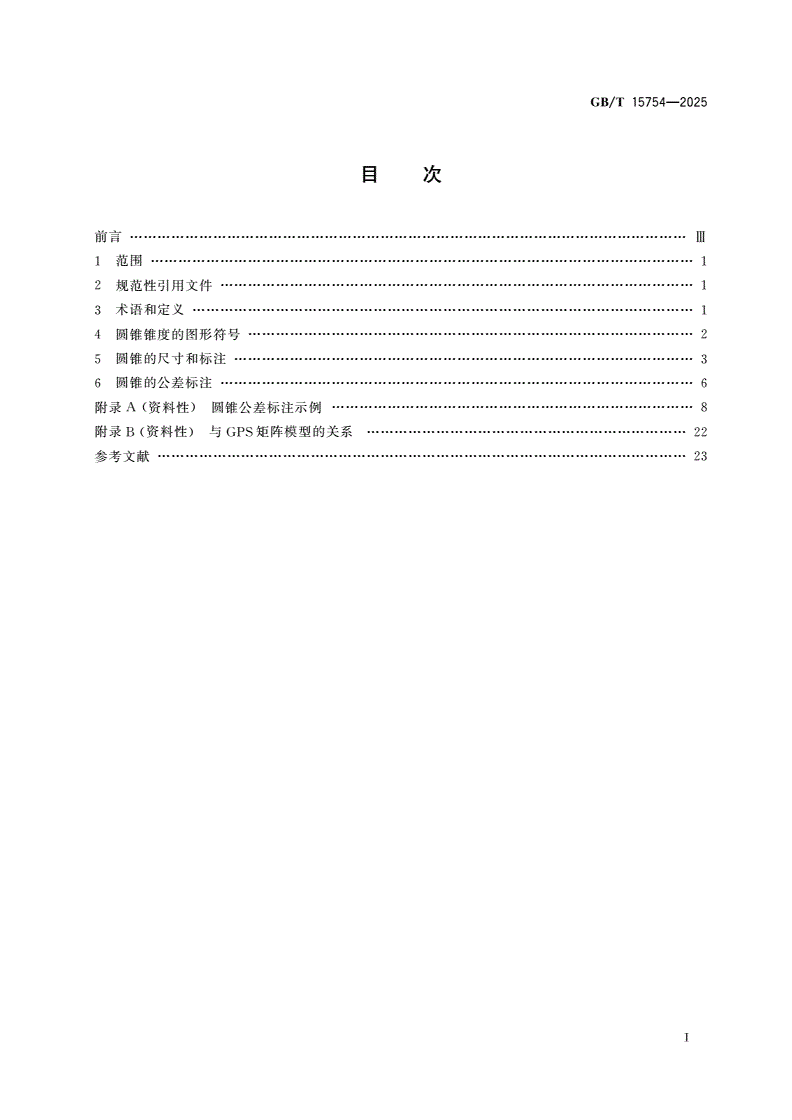

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

圆锥锥度的图形符号

4……………………2

圆锥的尺寸和标注

5………………………3

圆锥的公差标注

6…………………………6

附录资料性圆锥公差标注示例

A()……………………8

附录资料性与矩阵模型的关系

B()GPS……………22

参考文献

……………………23

Ⅰ

GB/T15754—2025

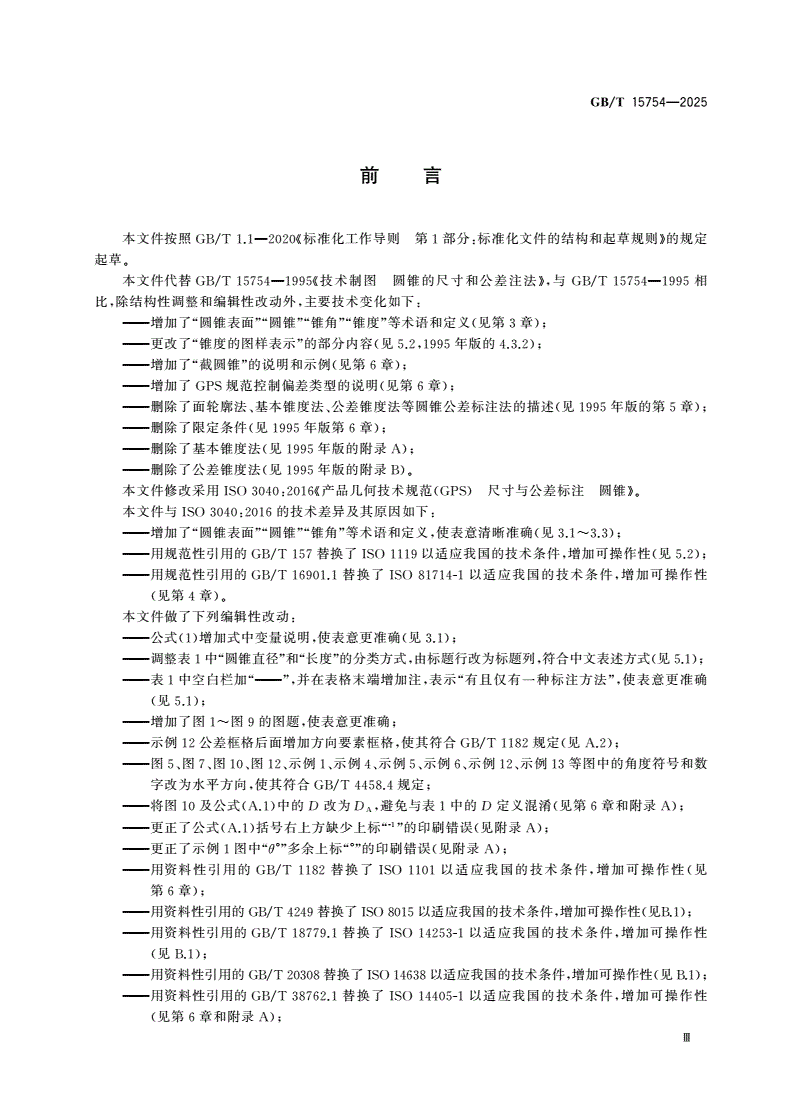

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

本文件代替技术制图圆锥的尺寸和公差注法与相

GB/T15754—1995《》,GB/T15754—1995

比除结构性调整和编辑性改动外主要技术变化如下

,,:

增加了圆锥表面圆锥锥角锥度等术语和定义见第章

———“”“”“”“”(3);

更改了锥度的图样表示的部分内容见年版的

———“”(5.2,19954.3.2);

增加了截圆锥的说明和示例见第章

———“”(6);

增加了规范控制偏差类型的说明见第章

———GPS(6);

删除了面轮廓法基本锥度法公差锥度法等圆锥公差标注法的描述见年版的第章

———、、(19955);

删除了限定条件见年版第章

———(19956);

删除了基本锥度法见年版的附录

———(1995A);

删除了公差锥度法见年版的附录

———(1995B)。

本文件修改采用产品几何技术规范尺寸与公差标注圆锥

ISO3040:2016《(GPS)》。

本文件与的技术差异及其原因如下

ISO3040:2016:

增加了圆锥表面圆锥锥角等术语和定义使表意清晰准确见

———“”“”“”,(3.1~3.3);

用规范性引用的替换了以适应我国的技术条件增加可操作性见

———GB/T157ISO1119,(5.2);

用规范性引用的替换了以适应我国的技术条件增加可操作性

———GB/T16901.1ISO81714-1,

见第章

(4)。

本文件做了下列编辑性改动

:

公式增加式中变量说明使表意更准确见

———(1),(3.1);

调整表中圆锥直径和长度的分类方式由标题行改为标题列符合中文表述方式见

———1“”“”,,(5.1);

表中空白栏加并在表格末端增加注表示有且仅有一种标注方法使表意更准确

———1“———”,,“”,

见

(5.1);

增加了图图的图题使表意更准确

———1~9,;

示例公差框格后面增加方向要素框格使其符合规定见

———12,GB/T1182(A.2);

图图图图示例示例示例示例示例示例等图中的角度符号和数

———5、7、10、12、1、4、5、6、12、13

字改为水平方向使其符合规定

,GB/T4458.4;

将图及公式中的D改为D避免与表中的D定义混淆见第章和附录

———10(A.1)A,1(6A);

更正了公式括号右上方缺少上标-1的印刷错误见附录

———(A.1)“”(A);

更正了示例图中θ多余上标的印刷错误见附录

———1“°”“°”(A);

用资料性引用的替换了以适应我国的技术条件增加可操作性见

———GB/T1182ISO1101,(

第章

6);

用资料性引用的替换了以适应我国的技术条件增加可操作性见

———GB/T4249ISO8015,(B.1);

用资料性引用的替换了以适应我国的技术条件增加可操作性

———GB/T18779.1ISO14253-1,

见

(B.1);

用资料性引用的替换了以适应我国的技术条件增加可操作性见

———GB/T20308ISO14638,(B.1);

用资料性引用的替换了以适应我国的技术条件增加可操作性

———GB/T38762.1ISO14405-1,

见第章和附录

(6A);

Ⅲ

GB/T15754—2025

用资料性引用的替换了以适应我国的技术条件增加可操作性

———GB/T38762.3ISO14405-3,

见第章和附录

(6A)。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由全国产品几何技术规范标准化技术委员会提出并归口

(SAC/TC240)。

本文件起草单位厦门市计量检定测试院浙江大学中机研标准技术研究院北京有限公司中国

:、、()、

工程物理研究院机械制造工艺研究所江苏理工学院蔚来汽车科技安徽有限公司上海大学中国计

、、()、、

量大学泛亚汽车技术中心有限公司华侨大学浙江沪润智能装备有限公司中机生产力促进中心有限

、、、、

公司

。

本文件主要起草人郑伟峰康品春张宗政朱悦徐旭松赵齐戬罗钧鼎韦庆玥李明于航

:、、、、、、、、、、

卓军胡敏余卿陈金金登伟翁兆楠

、、、、、。

本文件于年首次发布本次为第一次修订

1995,。

Ⅳ

GB/T15754—2025

产品几何技术规范GPS

()

尺寸和公差标注圆锥

1范围

本文件规定了圆锥在图样中标注尺寸与公差的方法

。

本文件适用于圆锥文中的圆锥指正圆锥正圆锥是垂直于公称圆锥体轴线的横截面均为圆的

。。

圆锥

。

注1本文件以截圆锥为例也能适用于其他类型的正圆锥

:,。

注2本文件不限制使用其他尺寸和公差标注方法

:。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

产品几何技术规范圆锥的锥度与锥角系列

GB/T157(GPS)(GB/T157—2025,ISO1119:2011,

MOD)

技术文件用图形符号表示规则第部分基本规则

GB/T16901.11:(GB/T16901.1—2008,

ISO81714-1:1999,MOD)

3术语和定义

下列术语和定义适用于本文件

。

31

.

圆锥表面conicalsurface

与轴线成一定角度且一端相交于轴线的一条直线段母线围绕着该轴线旋转形成的表面

,(),

见图

(1)。

标引序号说明

:

母线

1———;

轴线

2———;

圆锥表面

3———。

图1圆锥表面

1

GB/T15754—2025

32

.

圆锥cone

由圆锥表面与一定尺寸所限定的几何体

。

33

.

锥角coneangle

α

在通过圆锥轴线的截面内两条素线间的夹角见图

,(2)。

34

.

锥度rateoftaper

C

圆锥的两横截圆直径之差与该两横截圆间的轴向距离之比

。

注用公式表示

:(1)。

D-d

C=

L…………(1)

式中

:

D大端直径见图

———,2;

d小端直径见图

———,2;

L圆锥两端面之间的距离见图

———,2。

锥度C与锥角α的关系为

:

æαö

C=ç÷

2tanèø…………(2)

2

锥度一般用比例或分式形式表示

。

图2圆锥尺寸图示

4圆锥锥度的图形符号

圆锥锥度应采用图所示的图形符号并以基准线为中心来表示见图图形符号的方向应与

3,(8)。

圆锥方向一致见图和图

(89)。

图形符号的尺寸和图线宽度符合的规定

GB/T16901.1。

2

GB/T15754—2025

图3圆锥锥度的图形符号

5圆锥的尺寸和标注

51圆锥的尺寸

.

可用于定义圆锥的各类尺寸如表所示

1。

表1圆锥的尺寸

标注示例

尺寸类型字母符号

优选方法可选方法

锥度C1∶50.2∶1

1/520%

锥角α

35°0.6rad

大端直径D

——

圆锥直径小端直径d

——

指定横截圆的直径D

x——

圆锥两端面之间的距离L

——

圆锥和圆柱组合体

长度L

两端面之间的距离'——

横截圆D的定位距离L

xx——

注表示有且仅有一种标注方法

:—。

圆锥的尺寸标注应仅标注必要的尺寸但可标注附加的参考尺寸来提供其他信息

,。

圆锥的某些尺寸可通过尺寸或几何规范用于建立公差见第章因此这些尺寸可被定义为理

(6)。,

论正确尺寸

(TEDs)。

圆锥尺寸的典型组合如图图图和图所示

4、5、67。

3

GB/T15754—2025

图4圆锥尺寸的典型组合1

图5圆锥尺寸的典型组合2

图6圆锥尺寸的典型组合3

4

GB/T15754—2025
