SH/T 0654-1998 石油沥青运动粘度测定法

SH/T0654-1998

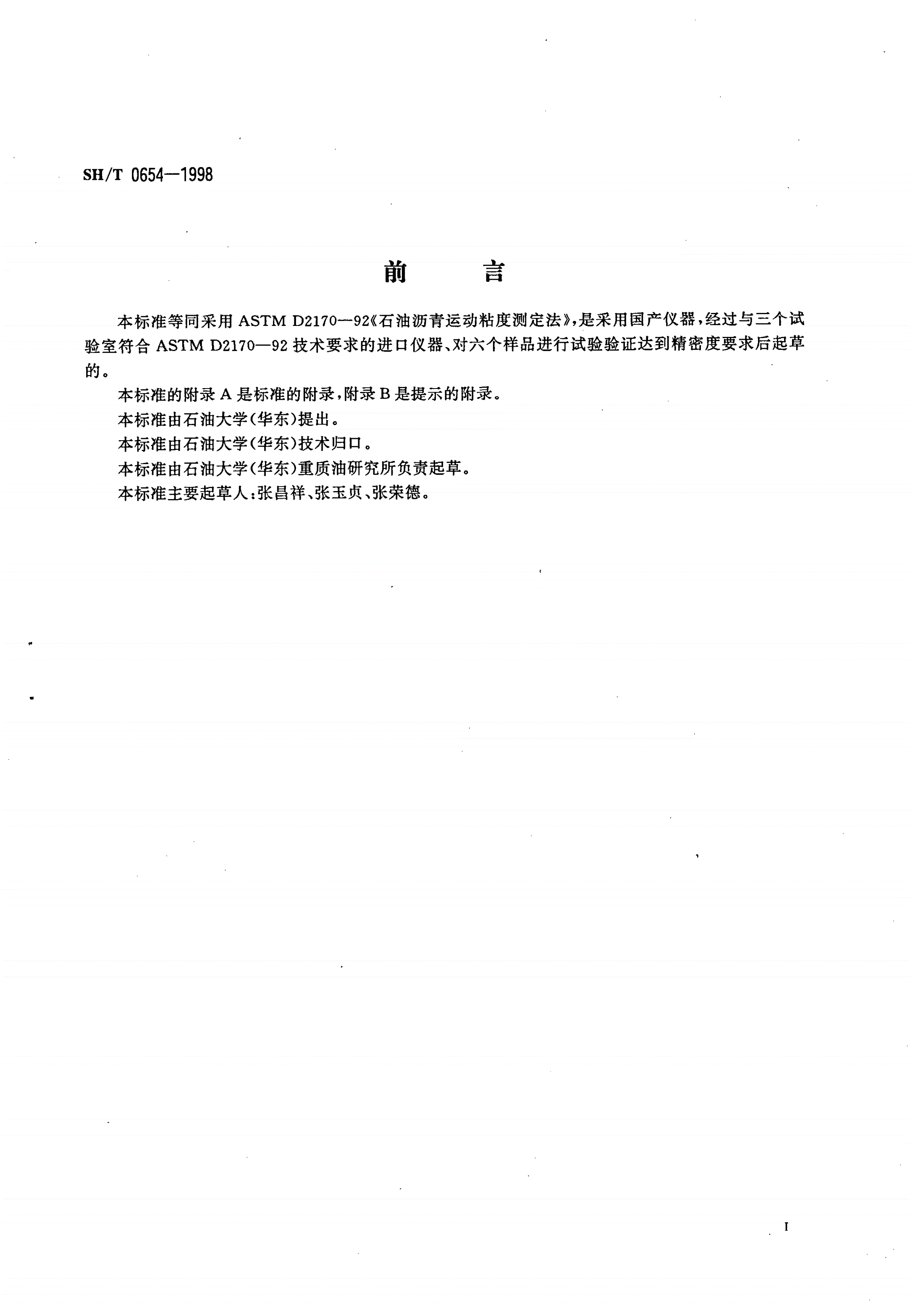

前言

本标准等同采用ASTMD2170一92《石油沥青运动粘度测定法》，是采用国产仪器，经过与三个实验

室符合ASTMD2170-92技术要求的进口仪器、对六个样品进行试验验证达到精密度要求后起草的。

本标准的附录A是标准的附录，附录B是提示的附录。

本标准由石油大学(华东)提出。

本标准由石油大学(华东)技术归口。

本标准由石油大学(华东)重质油研究所负责起草。

本标准主要起草人:张昌祥、张玉贞、张荣德。

1669

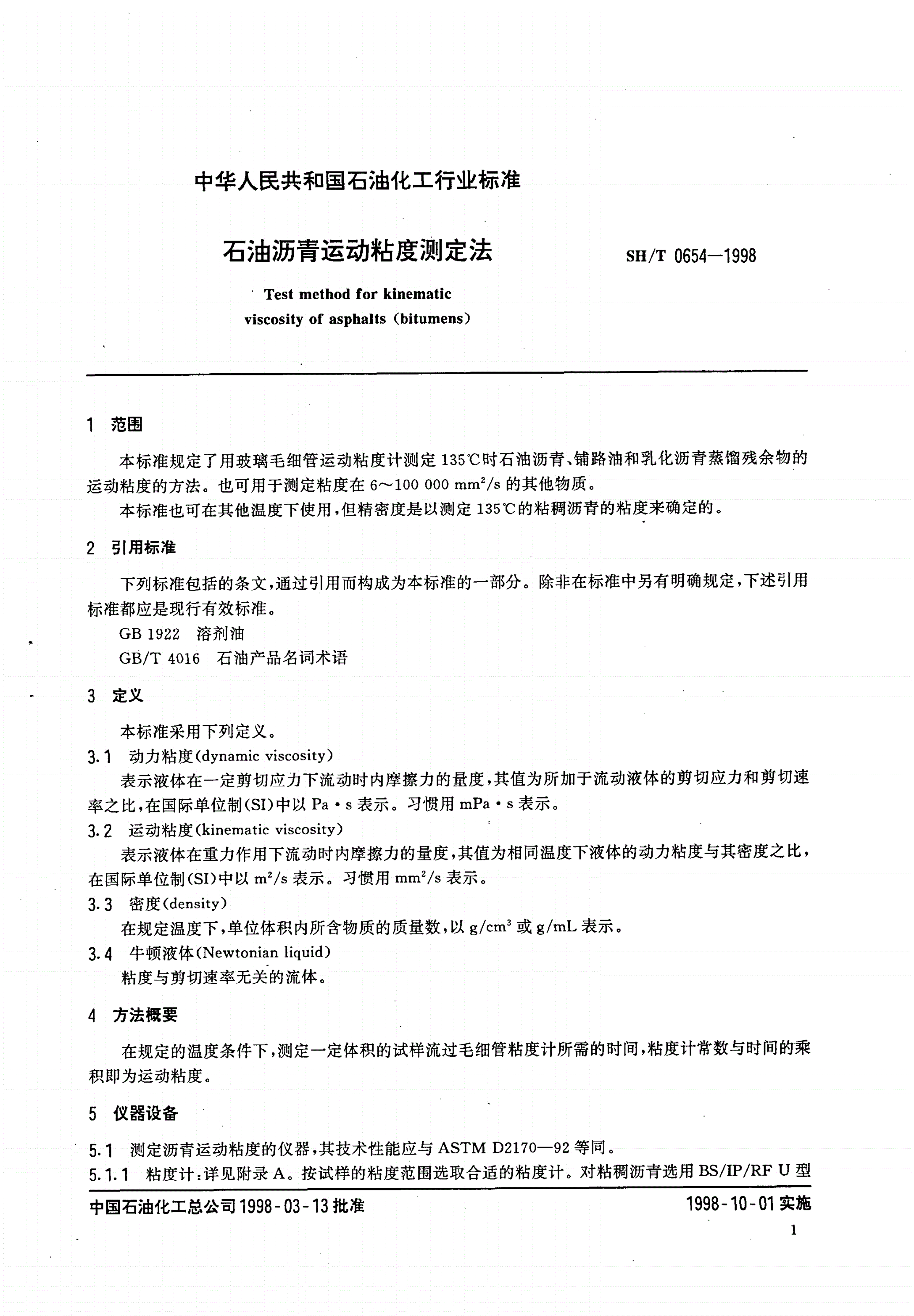

中华人民共和国石油化工行业标准

SH/T0654-1998

石油沥青运动粘度测定法

Testmethodforkinematic

viscosityofaspbalts(bitumens

范围

本标准规定了用玻璃毛细管运动粘度计测定135℃时石油沥青、铺路油和乳化沥青蒸馏残余物的

运动粘度的方法。也可用于测定粘度在6一1000001M矛/s的其他物质。

本标准也可在其他温度下使用，但精密度是以测定135℃的粘稠沥青的粘度来确定的。

2引用标准

下列标准包括的条文，能过引用而构成为本标准的一部分。除非在标准中另有明确规定，下述引

用标准都应是现行有效标准。

GB1922溶剂油

GB/T4016石油产品名词术语

3定义

本标准采用下列定义。

3.1动力粘度(dynamicviscosiyt)

表示液体在一定剪切应力下流动时内摩擦力的量度，其值为所加于流动液体的剪切应力和剪切速

率之比，在国际单位制(Si)中以Pa"s表示。习惯用】nPa-s表示。

3.2运动粘度(kinematicviscosity)

表示液体在重力作用下流动时内摩擦力的量度，其值为相同温度下液体的动力粘度与其密度之

比，在国际单位制(SI)中以澎/s表示。习惯用mmz/s表示。

3.3密度(densiyt)

在规定温度下，单位体积内所含物质的质量数，以留cm3或/gmL表示。

3.4牛顿液体(Newtonianliquid)

粘度与剪切速率无关的流体。

4方法概要

在规定的温度条件下，测定一定体积的试样流过毛细管粘度计所需的时间，粘度计常数与时间的

乘积即为运动粘度。

5仪器设备

5.1测定沥青运动粘度的仪器，其技术性能应与ASTMD2170-92等同。

5.1.1粘度计:详见附录A。按试样的粘度范围选取合适的粘度计。对粘稠沥青选用BS/IP/BFU型

管逆流粘度计较常用，见图A4o

中国石油化工总公司1998-03-13批准1998-10-01实施

1670

SH/T0654-1998

5.1.2温度计:采用校正过的分度值为0.02℃的精密温度计，有关温度计的校正见附录Bo

5.1.3油浴:油浴应能使粘度计的毛细管顶部浸没在油浴液面以下20nim，并能清楚地观察到温度计

和粘度计。粘度计应有牢固的支撑和固定。油浴应配置适当搅拌，以保证油浴中介质在整个粘度计长

度范围内或不同位置粘度计之间的温度差别不大于0.039C,

5.1.4计时器:采用刻度为OAS(或更小)、误差在0.05%以内、整个计时范围不小于15rrmin的秒表或

其他计时装置。

6试剂与材料

6.190号溶剂油:符合GB19220

6.2丙酮:化学纯。

6.3石油醚:沸程60一9090，化学纯。

6.4铬酸洗液。

6.5蒸馏水。

7准备工作

7.1小心地将试样加热，并不断地搅拌以保证样品受热均匀，防止局部过热。

7.2将至少20mL样品移人合适的容器内，加热至135℃土59C，在加热过程中应缓慢搅拌以防局部过

热和产生气泡。

8试验步骤

8.1使油浴温度保持在试验温度135℃士0.03℃范围内。

8.2选择试样流动时间大于60s、清洁干燥的粘度计，并预热到1359C150Co

8.3按取试样要求向粘度计内装人已准备好的样品。

8.4把已装好样品的粘度计放人油浴中，在试验温度下保持30min-2mino

8.5按照附录A中A2的说明开始试验。

8.6测定弯月面前沿通过两个计时标志所需的时间，精确至OAS。如果这个流动时间小于60s，则需

另选一支毛细管直径较小的粘度计，重新试验。

8.7试验完成后，从油浴中取出粘度计，并倒放在135℃士5℃的烘箱中，使沥青从粘度计中流出。用

对试样溶解性好的90号溶剂油冲洗几次，然后再用易挥发的石油醚冲洗。向毛细管内通人小流量的

干净的干燥空气(时间约2min)或直到石油醚完全挥发以便使管子干燥。定期地用铬酸洗液清洗粘度

计以彻底清除有机沉淀物。用蒸馏水和丙酮冲洗并用干净空气吹干。

9计算

试样的运动粘度，I(n时/s)按式(1)计算。

运动粘度，，=C.c(1)

式中:c粘度计常数，(}zis)is;

t—流动时间，So

10精密度，

10.1重复性:同一操作者重复测定两个结果之差不应大于1.8%0

10.2再现性:不同试验室各自提出的两个结果之差不应大于8.8%0

11报告

取重复测定两次结果的算术平均值作为试样的运动粘度，保留三位有效数字，同时报告试验温度。

1671

SH/T0654-1998

附录A

(标准的附录)

逆流粘度计的操作及其校正

A1牛顿液体粘度的计算

A1.1牛顿液体的动力粘度可由它的运动粘度计算得到，运动粘度与液体在试验温度下的密度的乘

积即为动力粘度。

A1.2对于道路石油沥青，135℃的密度可由25/25℃的比重乘以系数。.934g/,.3得到;或者15.5/

15.5℃的比重乘以系数0.931g/cm3得到。这些系数是基于粘稠沥青的平均膨胀系数为。00061/℃计

算得到的

A1.3当沥青的比重未知时，用135℃的运动粘度乘以经验密度0.948留。时，可以得到135℃的动力粘

度。这个经验密度值是基于25/25℃的比重为1.015。大量的试验结果表明这个经验密度计算带来的

误差不超过士3%.

A2逆流粘度计

A2.1范围

A2.1.1适用于测定透明和不透明液体的粘度，包括Cannon一Fenske,Zeitfuchs,BS/IP/RF和Lantz-

Zeitfuchs四种粘度计。测定粘度可达100000.2/so

A2.2设备

A2.2.1图A1至图A4分别给出了Cannon-Fenske,Zeitfuchs,BS/IP/RF和Lantz-Zeitfuchs四种粘度计

的图样及尺寸，表A1至表A4分别给出了不同粘度计的近似常数、运动粘度范围、毛细管直径和球体

积。表中所示的粘度范围是基于流动时间不小于60s得到的。

A2.3操作说明

A2.3.1标准的试验步骤见第8章，补充操作说明见A2.3.2至A2.3.80

A2.3.2选择一支试样流动时间大于60s的清洁干燥的粘度计。

A2.3.3按试验要求将试样装人粘度计。

A2.3.3.1向Cannon一Fenske粘度计中装样，倒转粘度计并且对管L施加吸力，将管N浸人在液体试

样中。通过管N吸取液体，充满球D至装样标线G，擦去管N外过量的试样并且倒转粘度计至它的正

常位置，用软木塞或橡皮塞把管L上口堵住。把粘度计安装在恒温的油浴中，保持管L垂直。

A2.3.3.2把Zeitfuch。粘度计安装在恒温油浴中，保持管N垂直。通过管N倒人样品，小心不要将试

样粘在管N的壁上，进人通臂D直到液面前沿不超过虹吸管G的0.5mmo

A2.3.3.3把Lantz一Zeitfuchs粘度计安装在恒温油浴中保持管N垂直。通过管N倒人足够的试样至

完全充满球D，使试样缓慢地溢流进人溢流球K。如果试样是在高于试验温度时倒人的，该粘度计在油

浴中再放置15min以便达到油浴温度。再加人适量的试样以便缓慢地溢流进人球Ko

A2.3.3.4把BS/IP/RF粘度计安装在恒温油浴中保持管L垂直。通过管N倒人试样达到装样标线

G点之上;该试样自由地流过毛细管R，小心地保持液柱不断，直到下面的弯月面比标线H低约5mm,

然后用软木塞或橡皮塞把管L的口堵住，以便抑制它的流动。如果需要再加人适
