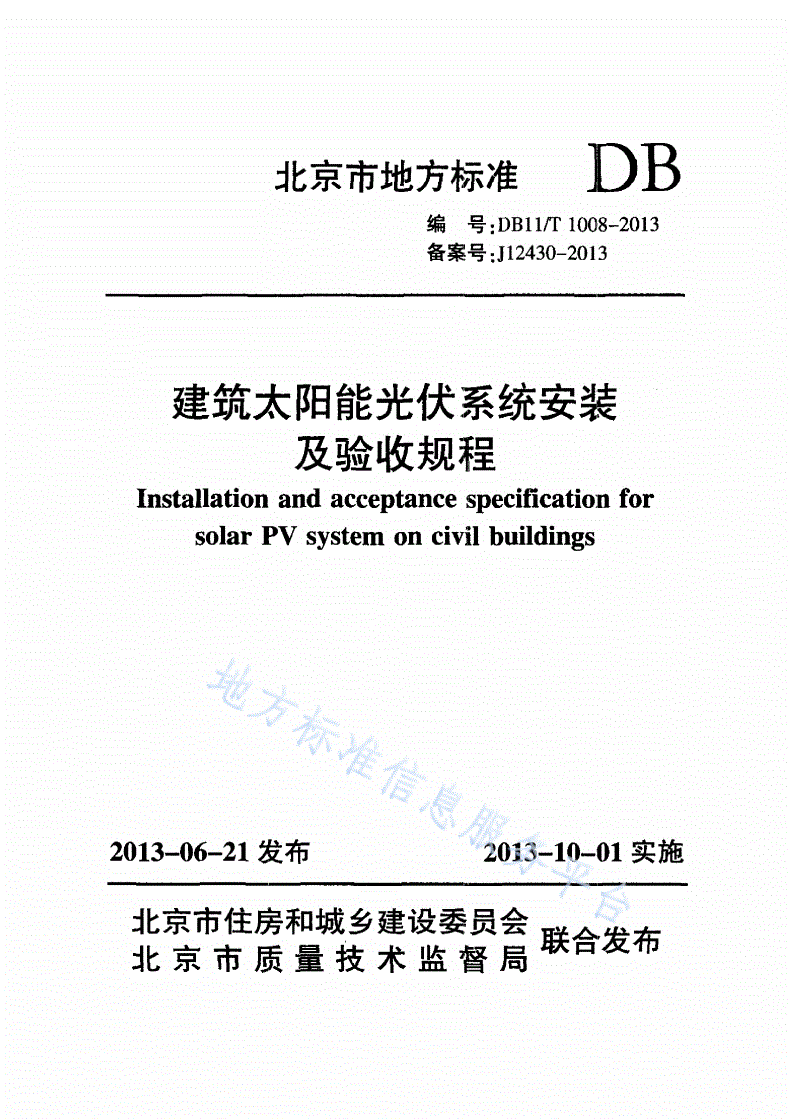

建筑太阳能光伏系统安装

及验收规程

Installationandacceptancespecificationfor

solarPVsystemoncivilbuildings

2013-Lli-21发布2013-10-01实施

；r4'fi1'fi11bY15di.4c`37.i°aTITffiA4-q0a联合发布

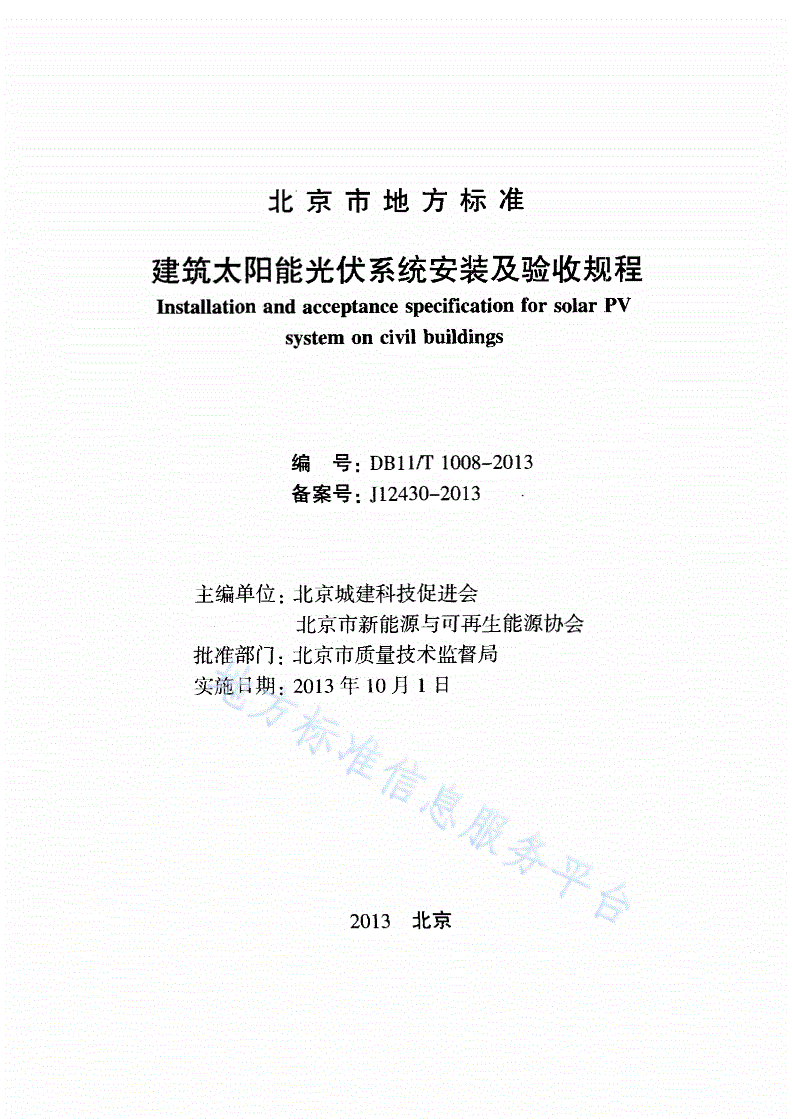

北京市地方标准

建筑太阳能光伏系统安装及验收规程

InstallationandacceptancespecificationforsolarPV

systemoncivilbuildings

编号：DB11/T1008-2013

备案号：J12430-2013

主编单位：北京城建科技促进会

北京市新能源与可再生能源协会

批准部门：北京市质量技术监督局

实施日期：2013年10月1日

2013北京

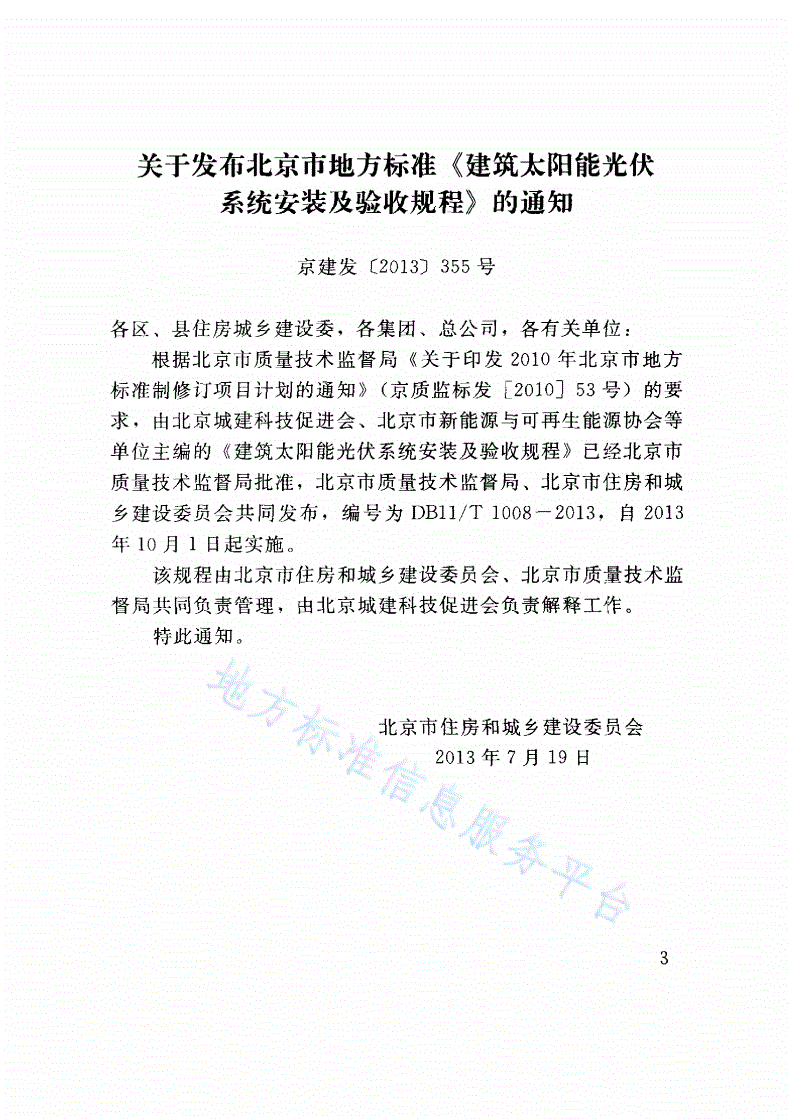

关于发布北京市地方标准《建筑太阳能光伏

系统安装及验收规程》的通知

京建发〔2013)355号

各区、县住房城乡建设委，各集团、总公司，各有关单位：

根据北京市质量技术监督局《关于印发2010年北京市地方

标准制修订项目计划的通知》（京质监标发［2010153号）的要

求，由北京城建科技促进会、北京市新能源与可再生能源协会等

单位主编的《建筑太阳能光伏系统安装及验收规程》已经北京市

质量技术监督局批准，北京市质量技术监督局、北京市住房和城

乡建设委员会共同发布，编号为DB1I/T1008-2013，自2013

年10月1日起实施。

该规程由北京市住房和城乡建设委员会、北京市质量技术监

督局共同负责管理，由北京城建科技促进会负责解释工作。

特此通知。

北京市住房和城乡建设委员会

2013年7月19日

关于同意北京市《民用建筑能效测评标识标准》

等六项地方标准备案的函

建标标备〔20131141号

北京市住房和城乡建设委员会：

你委《关于六项北京市工程建设地方标准＜城镇道路建筑垃

圾再生路面基层施工与质量验收规范＞、＜房屋建筑使用安全检

查技术规程＞、＜公共建筑空调采暖室内温度节能监测标准＞、

＜民用建筑能效测评标识标准＞、＜公共建筑能源审计技术通则

＞、＜建筑太阳能光伏系统安装及验收规程＞申请备案的函》

（京建科标备便[2013104号）收悉。经研究，同意该六项标准

作为“‘中华人民共和国工程建设地方标准”备案，其备案号：

《民用建筑能效测评标识标准》J12427-2013

《公共建筑能源审计技术通则》J12428-2013

《公共建筑空调采暖室内温度节能监测标准》J12429-2013

《建筑太阳能光伏系统安装及验收规程》J1243。一2013

《城镇道路建筑垃圾再生路面基层施工与质量验收规范》

J12431-2013

《房屋建筑使用安全检查技术规程》J12432、一2013

该六项标准的备案公告，将刊登在近期出版的《工程建设标

准化》刊物上。

住房和城乡建设部标准定额司

二O一二年九月九日

DB11/T1008-2013

月!R

本规程为推荐性标准。

本标准是根据北京市质量技术监督局下发的《关于印发

201。年北京市地方标准制修订项目计划的通知》（京质监标发

[2010153号）及《北京市百项节能标准制修订项目计划》（京

质监标发〔2012]20号）的要求，由北京城建科技促进会和北

京市新能源与可再生能源协会组织编写。

本标准共分10章和1个附录，主要技术内容包括：I总则、

2术语、3基本规定、4光伏方阵安装、5光伏构件安装、6电气

设备安装、7防雷与接地系统安装、8检查调试、9工程验收、

10运行维护、附录A光伏系统施工质量验收表格。其中附录A

为资料性附录。

本标准由北京市住房和城乡建设委员会和北京市质量技术监

督局共同负责管理，由北京城建科技促进会负责具体技术内容的

解释工作。

为提高规程质量，请各单位在执行本标准过程中，认真积累

资料、总结经验，及时将有关意见和建议反馈给北京城建科技促

进会（协会地址：北京市西城区广莲路甲5号，北京建设大厦

1011室；邮编：100055；电话：010-63965212；电子邮箱：

cjjch@sohu.com)

本规程主编单位：北京城建科技促进会

北京市新能源与可再生能源协会

本规程参编单位：北京市太阳能研究所集团有限公司

中瑞天铭（北京）节能设备工程有限公司

北京京仪绿能电力系统工程有限公司

5

DB11/T1008-2013

北京亚盟环保科技有限公司

中海阳能源集团股份有限公司

北京唯绿建筑节能科技有限公司

北京云鼎环境工程有限公司

本规程主要起草人员：王建明王长贵于元罗鸣

张定友邹昭平薛志峰郑玉洁

王展鹏彭宏韩晓明高佳

洪影陆均陈振朋韩栋才

杨洪奎袁中正

本规程主要审查人员：赵玉文叶东嵘徐征王立

陈子平桑识宇梁晶

DB11/T1008-2013

目次

1总则·······························································⋯⋯1

2术语···。.................................................................2

3基本规定························································，⋯⋯4

4光伏方阵安装·············································⋯⋯’‘．”‘7

4.1一般规定···，，··‘·············································，⋯7

4.2基座························，·····························．．．⋯⋯7

4.3光伏组件······························，···············⋯⋯．：⋯8

4.4支架与框架················································⋯⋯8

4i光伏构件安装···················································⋯⋯10

6电气设备安装·············································，·····⋯⋯12

6.1一般规定···················································⋯⋯12

6.2线缆敷设与连接·...............................................12

6.3交直流配电柜·············································⋯⋯16

6.4光伏接线箱········‘·······································⋯⋯17

6.5逆变器··················，····················，··‘···········⋯⋯18

6.6蓄电池组及充放电控制器·...................................20

6.7监测装置·················‘·······························⋯⋯，．22

7防雷与接地系统安装·...............................................24

8检查调试·························································⋯⋯25

8.1安全性检查················································⋯⋯25

8.2电气检查············································‘······⋯⋯25

8.3光伏方阵的检查调试·.........................................26

8.4控制器的检查调试·............................................26

8.5光伏接线箱的检查·............................................27

DB11/T1008-2013

9勺

S.6逆变器的检查调试⋯目r

9Q

S.7系统性能的检查调试白C

9工程验收·························································⋯⋯31

9.1一般规定“.......................................................31

9.2分项工程验收·..................................................31

9.3竣工验收··········，·······················，················⋯⋯32

10运行维护······················································⋯⋯33

10.1一般规定················································⋯⋯33

10.2日常维护管理，...............................................33

10.3定期检查···，············································⋯⋯34

附录A光伏系统施工质量验收表格·.............................36

本规程用词说明·........................................................38

引用标准名录······················································⋯⋯39

条文说明·······································⋯⋯，．······．．．．．．．⋯⋯41

DB11/T1008-2013

Contents

1Generalprovisions....................................................I

2Terms..................................................................2

3Basicrequirements...................................................4

4InstallationofPVarray.............................................7

4.1Generalrequirements..........................................7

4.2Base...............................................................7

4.3PVmodules......................................................8

4.4Supportandframes..........................................8

5InstallationofPVcomponents....................................10

6Installationofelectricsystem....................................12

6.1Generalrequirements..............................··.......12

6.2Layandlinkofwirecable.................................12

6.3AC/DCpowerdistributionbox·····、···············⋯⋯16

6.4PVconnectingbox..........................................17

6.5Inverter..........................................................18

6.6Galvanicbatteryandcharge/dischargecontroller⋯20

6.7Supervisoryinstrument............................°.......22

7Installationoflightning-protectionsystem.........··，·......24

8Checkandadjust....................................................25

8.1Safetycheck....................................................25

8.2Electriccheck................................................25

8.3CheckandadjustofPVarray······4··············⋯⋯26

8.4Checkandadjustofcontroller...........................26

8.5CheckofPVconnectingbox························⋯⋯27

8.6Checkandadjustofinverter························⋯⋯27

9

DB11/T1008-2013

8.7Checkandadjustofsystemfunction.....................28

9Engineeringacceptance.............................................31

9.1Generalrequirements.......................................31

9.2Subsectionengineering....................................31

9.3Acceptanceofcompletedproject........................32

10Operationmaintenance..........................................33

10.1Generalrequirements.......................................33

10.2Routineinspection..........................................33

10.3Periodicinspection..........................................34

AppendixAAcceptancetablesofPVsystemengineering......36

Explanationwordinginthisstandard..............................38

Listofnormativestandards..........................................39

Clauseexplanation......................................................41

10

DB11/T1008-2013

1总则

1.0.1为加强光伏系统在建筑中的推广应用，促进光伏系统与

建筑的结合，规范光伏系统的安装与验收，制定本规程．。

1.0.2本规程适用于接人用户侧低压配电网的新建、改建和扩

建的建筑光伏系统和未接人电网的独立光伏系统的安装＿与验收。

1.0.3建筑光伏系统的安装与验收，除应符合本规程的规定外，

尚应符合国家和北京市现行有关法律法规和标准的规定。

DB11/T1008-2013

2术语

2.0.1太阳能光伏系统solarphotovoltaic(PV)system

利用太阳电池的光伏效应将太阳辐射能直接转换成电能的发

电系统。简称光伏系统

2.0.2光伏组件PVmodule

具有封装及内部联结的、能单独提供直流电流输出的、最小

不可分割的太阳电池组合装置。

2.0.3光伏构件PVcomponents

工厂模块化预置的、具备光伏发电功能的建筑材料或建筑构

件，包括建材型光伏构件和普通型光伏构件。

2.0.4建材型光伏构件PVmodulesasbuildingcomponents

太阳电池与建筑材料复合在一起，成为不可分割的建筑材料

或建筑构件。

2.0.5普通型光伏构件conventionalPVcomponents

与光伏组件组合在一起，维护更换光伏组件时不影响建筑功

能的建筑构件，或直接作为建筑构件的光伏组件。

2.0.6光伏方阵PVarray

由若干个光伏组件或光伏构件在机械和电气上按一定方式组

装在一起，并且有固定的支撑结构而构成的直流发电单元。

2.0.7并网光伏系统grid-connectedPVsystem

与公共电网联结的光伏系统。

2.0.8独立光伏系统stand-alonePVsystem

不与公共电网联结的光伏系统。

2.0.9光伏接线箱PVconnectingbox

保证光伏组件有序连接和汇流功能的接线装置。该装置能够

保障光伏系统在维护、检查时易于分离电路，当光伏系统发生故

障时减小停电的范围。

DB11/T1008-2013

2.0.10直流主开关DCmainswitch

安装在光伏方阵直流输出汇总点与后续设备之间的开关，包

括隔离电器和短路保护电器。

2.0.11并网接口utilityinterface

光伏系统与电网配电系统之间相互联结的公共连接点。

2.0.12并网逆变器grid-connectedinverter

将来自光伏方阵的直流电能变换为符合电网要求的交流电能

的装置。

2.0.13光伏方阵倾角tiltangleofPVarray

光伏组件所在平面与水平面的夹角。

2.0.14光伏方阵方位角azimuthofPVarray

光伏方阵向阳面的法线在水平面上的投影与正南方向的夹角

（向东偏设定为负角度，向西偏设定为正角度）。

DB11iT1008-2013

3基本规定

3.0.1光伏系统包括基座、光伏组（构）件、光伏支架、电气

设备、储能设备和监测装置等。

3.0.2光伏系统的安装应符合设计要求，应单独编制安装施工

方案。光伏系统的安装施工应纳入建筑设备安装施工组织设计，

并应包括与主体结构的施工、设备的安装、建筑与环境相协调的

配合方案以及安全措施等。

3.0.3光伏系统安装前应具备以下条件：

1设计文件齐备且已通过审查；

2并网接人手续齐全；

3施工组织设计或施工方案已通过批准；

4施工安全技术措施和环保措施已获业主单位有关部门批

准、备案；

5建筑、场地、电源和道路等条件能满足正常施工需要；

6预留基座、孔洞、预埋件、预埋管和相关设施符合设计

图纸的要求，并已验收合格。

3.0.4安装人员应采取以下防触电措施：

1安装人员必须经培训考核合格方能上岗作业，属于特种

作业的还必须取得特种作业＿L岗证方可上岗；

2应穿绝缘鞋，带低压绝缘手套，使用绝缘工具；

3施工场所应进行施工区域隔离，应放置醒目、清晰、易

懂的电气安全标识；

4电动工具应符合现行国家标准《手持式电动工具的管理、

使用、检查和维修安全技术规程》GB!T3787的规定。

3.0.5光伏系统的安装与施工，不应破坏建筑物的结构和建筑

物的附属设施，不应影响建筑物在设计使用年限内承受各种荷载

的能力。

4

DB11/T1008-2013

3.0.6光伏系统的零部件，应符合现行国家标准《建筑设计防

火规范》GB50016相应的建筑物防火等级对建筑构件和附着物

的要求。安装在屋顶的光伏组件，耐火等级不低于C级（基本

防火等级）。

3.0.7完成方阵支架施工并安装完光伏组件后，应先对已完成

项目设施和设备采取保护措施，再进人电气安装施工。

3.0.8安装光伏系统时应采取以下安全措施：

1光伏系统的安装，应由经过培训并考核合格的专业人员

完成；

2光伏系统安装施工时，应有保障施工人员人身安全的措

施；

3光伏系统的产品和部件在存放、搬运、吊装过程中，不

应受到碰撞和损坏；吊装作业前，应做好安全围护措施；吊装

时，吊装机械和货物，不得碰撞周围建筑和公共设施；

4在雨、雪及4级以上大风天气情况下不得进行室外高空

施工作业，有雷电时应停止电气安装，在环境温度超过40口C时

应停止作业；

5光伏组件吊装时，其底部应衬垫木，背面不得受到任何

碰撞和重压；

6光伏组件的输出电缆应采取可靠措施，不应非正常短路；

7安装过程中，在进行下步工序前，应断开前、后工序的

主控开关；

8连接完成或部分完成的光伏系统，遇有光伏组件破裂时

应及时设置限制接近的措施，并由专业人员处置；

9在坡度大于10。的坡屋面上安装施工，应设置专用踏脚

板；

10施工人员进行高空作业时，应设置可靠防护措施，佩带

安全防护用品，设置醒目、清晰、易懂的安全标识；

5

DB11/T1008-2013

11安装施工机具应定期进行安全检测，检测电动机具应进

行绝缘电压试验、手持玻璃洗盘及玻璃吸盘机应进行吸附重量和

吸附持续时间试验等；

12现场焊接作业时，应采取可靠的防火措施；

13在建筑工地安装光伏系统时，安装场所上空的架空电线

应采取隔离措施；

14施工现场应采取架设防护网、必要的隔离、警示等保护

措施；

15工程完成后，应清扫现场和回收工业废料。

DB1I/T1008-2013

4光伏方阵安装

4.1一般规定

4.1.1光伏方阵安装工程应按设计要求制定施工方案和采取相

应安全措施。

4.1.2光伏产品、配件、材料的数量、性能、色彩等应符合设

计要求，并具有产品合格证明文件。

4.1.3光伏方阵安装应制定合理的施工方案和操作流程，不得

损坏已完成土建工程。

4.1.4光伏组件输出电缆不得非正常短路，在没有开关连接时，

应采取防止触电措施。

4.1.5光伏方阵处，应设警告标识，并且按设计要求可靠地固

定在支架或连接件上。

4.1.6方阵应排列整齐，光伏组件之间的连接件应便一于拆卸和

更换。

4.1.7在安装时应戴低压绝缘手套、穿绝缘鞋、使用绝缘工具。

4.1.8在既有建筑上安装光伏方阵，应根据建筑物的建设年代、

结构状况，选择最可靠、安全的安装方法。

4.2基座

4.2.1光伏组件支架基座应按设计要求的位置、数量摆放，基

座摆放应平稳、整齐。

4.2.2基座与建筑主体结构应有效连接，钢筋混凝土基座的主

筋应锚固在主体结构内，当受到结构条件的限制无法进行锚固

时，应采取措施加大基座与主体结构的附着力。

4.2.3预埋件与基座之间的空隙，应采用细石混凝土填捣密实。

4.2.4在屋面结构层上现场施工的基座浇注完工后，应做防水

处理，并应符合现行国家标准《屋面工程质量验收规范》

7

DB11/T1008-2013

GB50207的要求，严禁出现漏水、漏雨等现象。

4.2.5钢基座及混凝土基座顶面的预埋件，应按设计要求的防

腐级别涂上防腐涂料，并妥善保护。

4.3光伏组件

4.3.1安装前应对各光伏组件进行检查，测量每个组件的开路

电压、短路电流等技术参数是否正常。

4.3.2对组件按照其技术参数进行分类，使最佳工作电流相近

的串联在一起，最佳工作电压相近的井联在一起。

4.3.3用不锈钢螺栓或专用卡件将所有的组件固定在安装支架

＿}二。

4.3.4按照组件串并联的设计要求，用yp线将组件的正、负极

进行连接，导线电缆之间的连接必须可靠。宜用带保护皮的不锈

钢夹、绑带、鞍形夹或耐老化的塑料夹将电缆固定在管子或力一阵

支架L。接线完毕后，应盖仁接线盒盖板。当有多个子方阵时，

接线可通过分线盒或接线箱集中后输出。

4.3.5光伏方阵角度和定位应符合设计要求，安装倾角误差应

不大于士0.5。。

4.3.6光伏组件与建筑面层之间应留有安装空间和散热间隙，

并不得被施［杂物等填塞。

4.3.7光伏组件上正、负极和各种类型传感器接线正确，用螺

丝刀将线压紧并注意接线盒的防水处理。

4.3.8光伏组件金属部件应作接地处理，光伏组件上接地螺丝

应与接地线1F确连接，并应符合现行国家标准《电气装置安装工

程接地装置施工及验收规范》〔；H5（）飞69的规定。

4.4支架与框架

4.4.1建筑光伏构件框架与光伏组件支架及其材料应符合设计

DB11/T1
