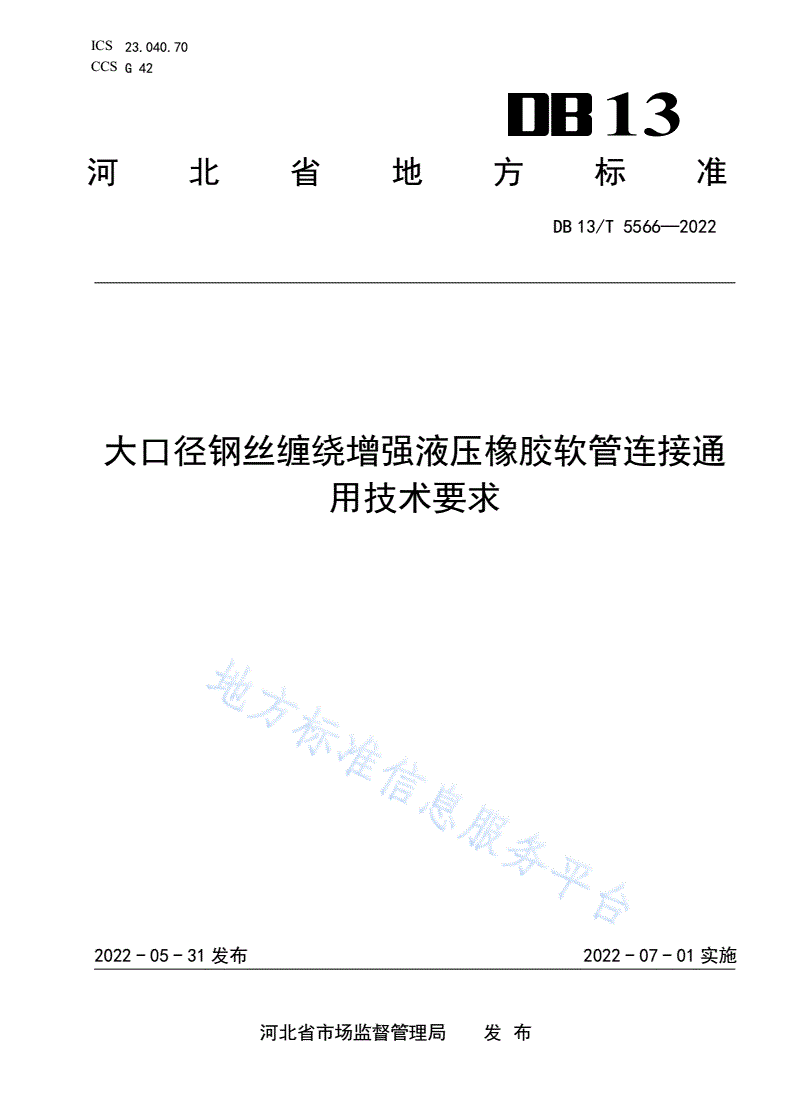

ICS23.040.70

CCSG42

13

河北省地方标准

DB13/T5566—2022

大口径钢丝缠绕增强液压橡胶软管连接通

用技术要求

2022-05-31发布2022-07-01实施

河北省市场监督管理局发布

DB13/T5566—2022

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规

定起草。

请注意本要求的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由衡水市市场监督管理局提出并归口。

本文件起草单位：河北鼎力管业有限公司、河北中美特种橡胶有限公司、衡水银利橡塑制品有

限公司、恒宇集团液压流体科技河北有限公司、河北西伯力特种橡胶有限公司、河北宇通特种胶管

有限公司、河北省橡塑产品质量监督检验中心（衡水）、河北省产品质量监督检验研究院、衡水市

质量和标准化研究院。

本文件主要起草人：秦帅、刘强、赵洪丽、孙连仲、李雷、代国利、李达、王燕、赵聪、王彬、

张伟、梁霞、吕志华、孙国庆、赵春玲、张建华、吴蕊、何连荣、孙永雷。

I

DB13/T5566—2022

大口径钢丝缠绕增强液压橡胶软管连接通用技术要求

1范围

本文件规定了大口径钢丝缠绕增强液压橡胶软管连接方式及主要技术性能指标。

本文件适用于工作温度范围为-20℃～100℃，工作压力34.5MPa以下，在地质勘探、石油钻

采、建筑冶金、煤矿井下的高压大容量泵输送油基或水基液压流体的橡胶软管的连接的通用技术要

求。橡胶软管由耐油基或水基液压流体的橡胶内衬层，两层或四层钢丝层和一层耐油、耐天候老化

的橡胶外覆层构成。软管连接采用螺纹、法兰、由壬等接头型式。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用

文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）

适用于本文件。

GB/T5563橡胶和塑料软管及软管组合件静液压试验方法

GB/T9124.1-2019钢制管法兰第1部分：PN系列

GB/T9253.2石油天然气工业套管、油管和管线管螺纹的加工、测量和检验

GB/T10125-2012人造气氛腐蚀试验盐雾试验

GB/T24134-2009橡胶和塑料软管静态条件下耐臭氧性能的评价

SY/T5323石油天然气工业钻井和采油设备节流和压井设备

3术语和定义

本文件没有需要界定的术语和定义。

4分类

软管连接件按连接方式分3种:由壬、螺纹、法兰。

软管连接件按其内径分为：51mm、64mm、76mm、89mm、102mm、127mm、152mm、203mm、

254mm共九种规格。

5软管连接件构成

软管连接件结构

软管连接件结构示意图如图1。

T——表
