LY/T 1810-2008 园林机械 杆式动力绿篱修剪机

犐犆犛６５．０６０．７０

犅９５

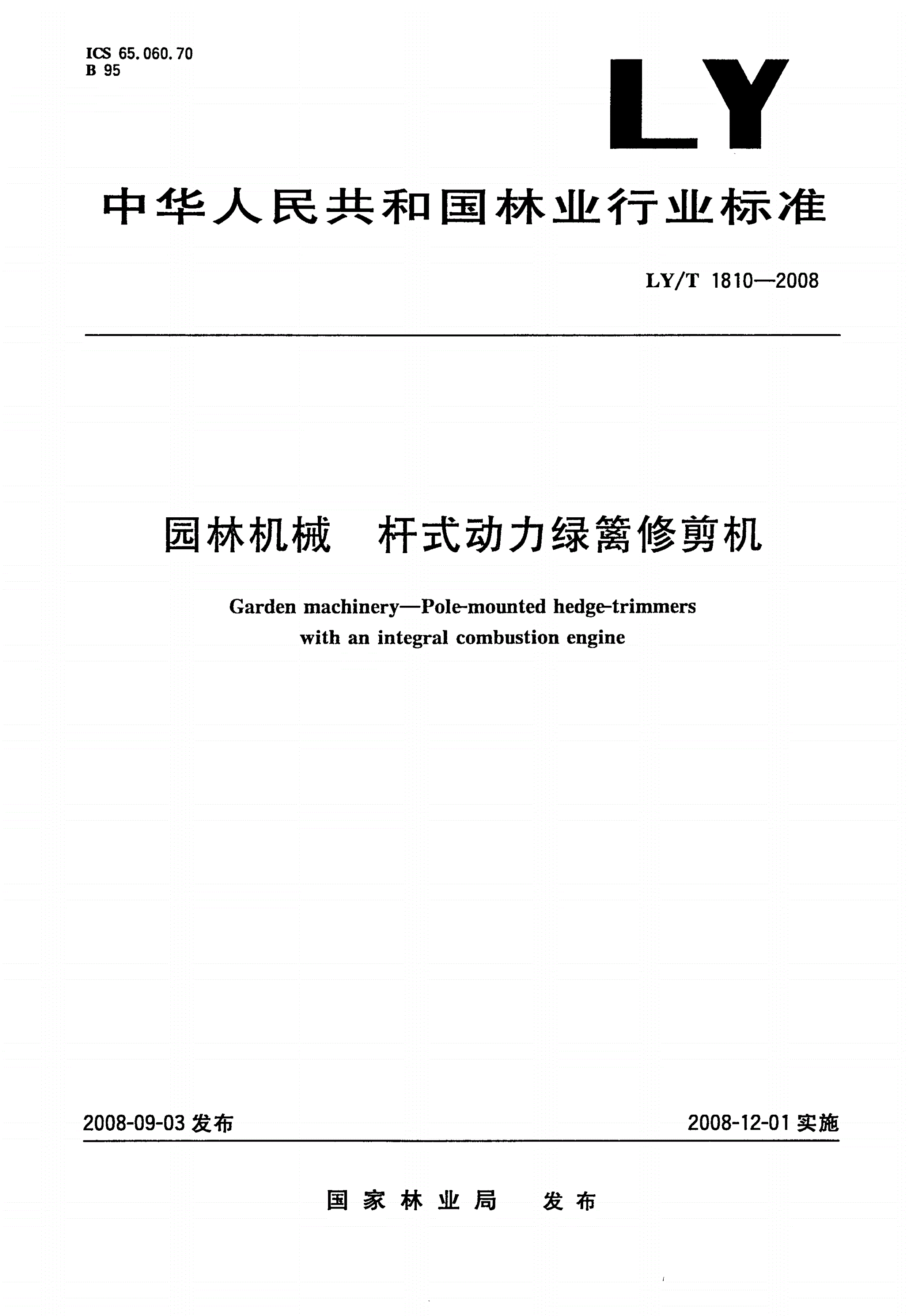

中华人民共和国林业行业标准

／—

犔犢犜１８１０２００８

园林机械杆式动力绿篱修剪机

—

犌犪狉犱犲狀犿犪犮犺犻狀犲狉犘狅犾犲犿狅狌狀狋犲犱犺犲犱犲狋狉犻犿犿犲狉狊

狔犵

狑犻狋犺犪狀犻狀狋犲狉犪犾犮狅犿犫狌狊狋犻狅狀犲狀犻狀犲

犵ㅤㅤㅤㅤ犵

２００８０９０３发布２００８１２０１实施

国家林业局发布

／—

犔犢犜１８１０２００８

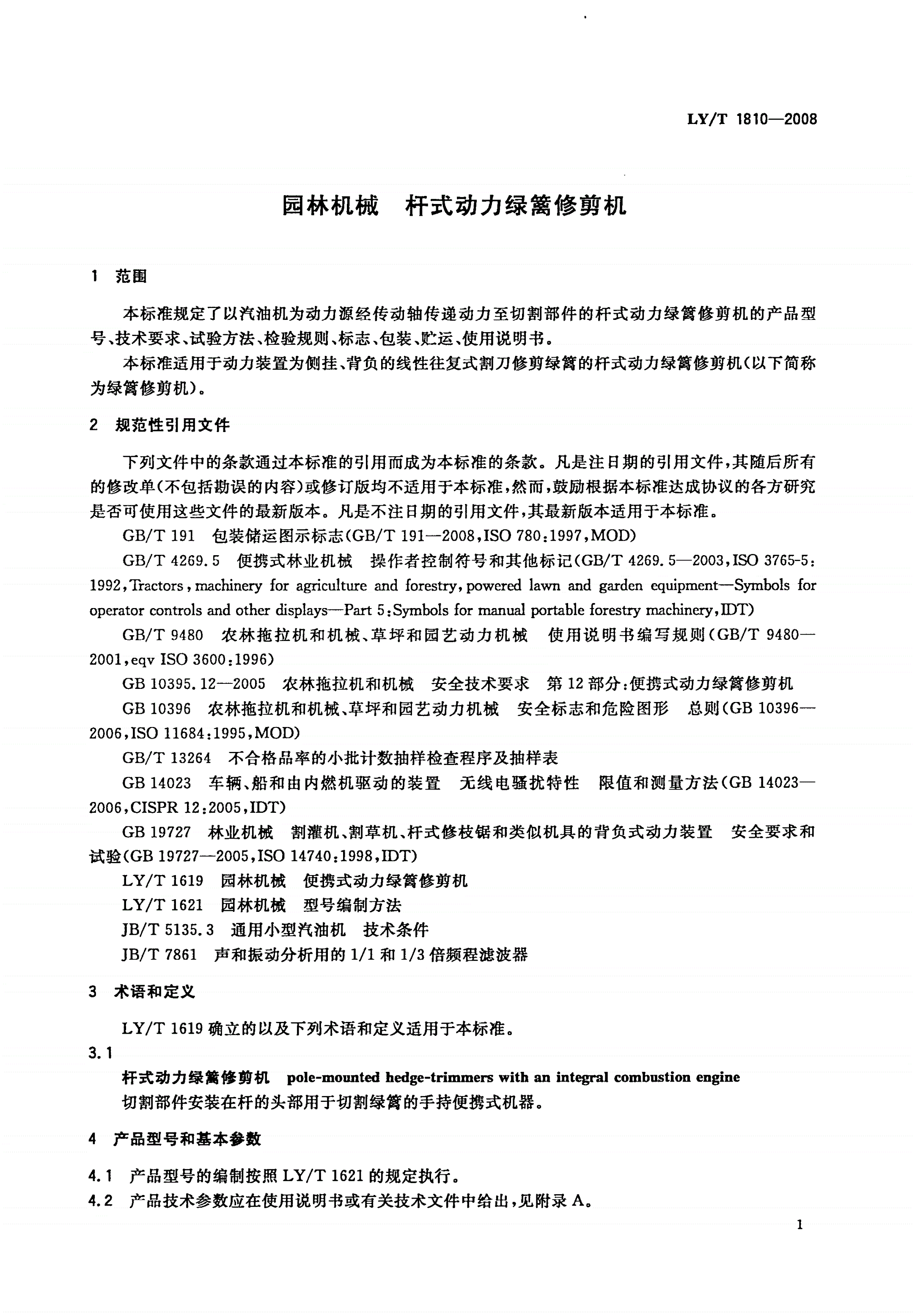

园林机械杆式动力绿篱修剪机

１范围

本标准规定了以汽油机为动力源经传动轴传递动力至切割部件的杆式动力绿篱修剪机的产品型

号、技术要求、试验方法、检验规则、标志、包装、贮运、使用说明书。

本标准适用于动力装置为侧挂、背负的线性往复式割刀修剪绿篱的杆式动力绿篱修剪机（以下简称

为绿篱修剪机）。

２规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有

的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

／包装储运图示标志（／—，：，）

ＧＢＴ１９１ＧＢＴ１９１２００８ＩＳＯ７８０１９９７ＭＯＤ

／便携式林业机械操作者控制符号和其他标记（／—，：

ＧＢＴ４２６９．５ＧＢＴ４２６９．５２００３ＩＳＯ３７６５５

，，，—

１９９２ＴｒａｃｔｏｒｓｍａｃｈｉｎｅｒｆｏｒａｒｉｃｕｌｔｕｒｅａｎｄｆｏｒｅｓｔｒｏｗｅｒｅｄｌａｗｎａｎｄａｒｄｅｎｅｕｉｍｅｎｔＳｍｂｏｌｓｆｏｒ

ｙｇｙｐｇｑｐｙ

—：，）

ｏｅｒａｔｏｒｃｏｎｔｒｏｌｓａｎｄｏｔｈｅｒｄｉｓｌａｓＰａｒｔ５ＳｍｂｏｌｓｆｏｒｍａｎｕａｌｏｒｔａｂｌｅｆｏｒｅｓｔｒｍａｃｈｉｎｅｒＩＤＴ

ｐｐｙｙｐｙｙ

／农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则（／—

ＧＢＴ９４８０ＧＢＴ９４８０

，：）

２００１ｅｖＩＳＯ３６００１９９６

ｑ

ㅤㅤㅤㅤ

—农林拖拉机和机械安全技术要求第部分：便携式动力绿篱修剪机

ＧＢ１０３９５．１２２００５１２

农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则（—

ＧＢ１０３９６ＧＢ１０３９６

，：，）

２００６ＩＳＯ１１６８４１９９５ＭＯＤ

／不合格品率的小批计数抽样检查程序及抽样表

ＧＢＴ１３２６４

ＧＢ１４０２３车辆、船和由内燃机驱动的装置无线电骚扰特性限值和测量方法（ＧＢ１４０２３—

，：，）

２００６ＣＩＳＰＲ１２２００５ＩＤＴ

ＧＢ１９７２７林业机械割灌机、割草机、杆式修枝锯和类似机具的背负式动力装置安全要求和

试验（—，：，）

ＧＢ１９７２７２００５ＩＳＯ１４７４０１９９８ＩＤＴ

／园林机械便携式动力绿篱修剪机

ＬＹＴ１６１９

／园林机械型号编制方法

ＬＹＴ１６２１

／通用小型汽油机技术条件

ＪＢＴ５１３５．３

／声和振动分析用的／和／倍频程滤波器

ＪＢＴ７８６１１１１３

３术语和定义

／确立的以及下列术语和定义适用于本标准。

ＬＹＴ１６１９

３．１

杆式动力绿篱修剪机狅犾犲犿狅狌狀狋犲犱犺犲犱犲狋狉犻犿犿犲狉狊狑犻狋犺犪狀犻狀狋犲狉犪犾犮狅犿犫狌狊狋犻狅狀犲狀犻狀犲

狆犵犵犵

切割部件安装在杆的头部用于切割绿篱的手持便携式机器。

４产品型号和基本参数

产品型号的编制按照／的规定执行。

４．１ＬＹＴ１６２１

产品技术参数应在使用说明书或有关技术文件中给出，见附录。

４．２Ａ

１

／—

犔犢犜１８１０２００８

５技术要求

５．１绿篱修剪机配套的汽油机

绿篱修剪机配套的汽油机应符合／的规定。

５．１．１ＪＢＴ５１３５．３

５．１．２无线电骚扰特性限值和测量方法应符合ＧＢ１４０２３的规定。

５．２整机性能要求

５．２．１绿篱修剪机在－５℃＋４０℃的自然环境温度下应能正常工作。

～

５．２．２绿篱修剪机常温起动时间不应超过３０ｓ。

５．２．３绿篱修剪机应能连续稳定怠速运转３ｍｉｎ，突加油门后不熄火。怠速运转时割刀装置不应

随动。

５．２．４怠速翻转性能：侧挂式绿篱修剪机在怠速下稳定运转３ｍｉｎ后进行翻转，各位置停留时间应不

少于，绿篱修剪机不应熄火。

３ｓ

５．２．５绿篱修剪机在最高转速下进行空载高速试验，稳定运转５ｍｉｎ，不应有异响，紧固件不应松动，

转速波动不应超过标定值的±５％。

绿篱修剪机整机净质量（不包括燃油、润滑油、背挂装置）应符合表的规定。

５．２．６１

表１整机净质量

整机净质量／

汽油机排量／

ｋｇ

ｍＬ

侧挂式背负式

＜２６≤７．５≤９．５

ㅤㅤㅤㅤ

２６３５８．５１０．５

～≤≤

＞３５≤９．５≤１１．５

５．２．７绿篱修剪机作业率应不低于９５％。

５．２．８绿篱修剪机修剪后的绿篱应平整，撕裂率小于１０％。

５．２．９绿篱修剪机割刀角度若可调，调节机构应调节灵便。

５．３主要零部件技术要求

５．３．１离合器

离合器应接合平稳，分离彻底，接合转速不低于厂家推荐的怠速的１．２５倍。

５．３．２手把

绿篱修剪机应具有供双手分别握持的两个手把，其结构设计上应确保操作者戴上防护手套时能完

全握住手把，并且手把的形状和表面能确保握持的可靠性。如果靠近切割部件的手把是轴套管的一个

组成部分，其圆周直径应介于和之间，长度不少于。

２５ｍｍ５０ｍｍ１００ｍｍ

弧形或环形手把握持区域长度可由直线或曲率半径大于１００ｍｍ的多段曲线段组成，在握持区域

表面的一端或两端的曲率半径不应小于１０ｍｍ。

５．３．３控制装置

割刀控制装置应符合—中第章的规定。

ＧＢ１０３９５．１２２００５６

５．３．４油门扳机

绿篱修剪机油门扳机应具有能自动复位到怠速状态并保持锁定的功能。油门扳机的位置应确保戴

防护手套握持手把时能勾动和松开扳机。

如有冷起动油门锁，其锁定功能应靠手动设定，当勾动扳机时自动解除锁定状态。由于在起动模式

下切割部件可能运动，所以油门锁应设计成需要两个或两个以上的操作步骤方能使其起作用的结构。

油门扳机只能锁定在怠速运转和起动模式两种状态。

２

／—

犔犢犜１８１０２００８

５．３．５发动机停机机构

发动机停机机构应符合—中第章的规定。

ＧＢ１０３９５．１２２００５７

５．３．６背带

绿篱修剪机可以配备可调节的背带。背带的主要功用是在非切割状态移动工位时吊挂机器和减少

与切割部件意外接触的危险。

背带应具有快速释放机构，在发生紧急事故时能快速使人与机器分离。无论以何种方式应对紧急

事故的快速释放机构都应确保机器能快速从背带上脱开或背带从操作者身上迅速解开。

５．４安全要求

５．４．１整机密封性能良好：无漏油、漏电现象。

运动部件的防护应符合—中第章的规定。

５．４．２ＧＢ１０３９５．１２２００５８

热防护应符合—中第章的规定。

５．４．３ＧＢ１０３９５．１２２００５９

５．４．４发动机排气方向不能朝向操作者。

高压带电部件的防护应符合—中第章的规定。

５．４．５ＧＢ１０３９５．１２２００５１２

５．４．６背负式动力装置的安全要求和试验应符合ＧＢ１９７２７的规定。

绿篱修剪机手把处手感振动计权加速度总和应符合表的规定。

５．４．７２

表２手感振动计权加速度

汽油机排量／手感振动计权加速度／

ｍＬ（／２）

ｍｓ

≤３５≤１５

＞３５≤７．５

ㅤㅤㅤㅤ

绿篱修剪机操作者耳旁噪声的计权声压级值应符合表的要求。

５．４．８Ａ３

表３操作者耳旁噪声限值

汽油机排量／声压级／

工况

（）

ｍＬｄＢＡ

怠速—≤８０

排量≤３５≤９５

高速空转

排量＞３５≤９８

５．４．９绿篱修剪机燃油箱盖应有连接链，燃油箱盖应有清晰的标志。燃油箱注油口直径应大于

２０ｍｍ，机油箱注油口直径应大于１５ｍｍ。注油口周围不应有妨碍用漏斗加油的其他部件。

５．５可靠性要求

５．５．１在正常使用的条件下，首次故障前平均工作时间不应少于５０ｈ，平均无故障工作时间不应少于

３５ｈ。

５．５．２试验结束后，主要零部件应无一件损坏。

５．５．３试验结束后标定转速下降不应超过１０％。

５．６外观要求

５．６．１塑料零件表面应光滑、色泽鲜明，不应有裂痕、缩孔等缺陷。

５．６．２冲压件应完整，不允许有裂纹、毛刺。

５．６．３焊接件应焊缝平整，不应有烧穿、裂痕、漏焊等缺陷。

５．６．４镀件镀层应均匀，色泽鲜明，附着牢固，表面平整。

５．７装配要求

整机装配后，运动件应运动灵活，不应有干涉、卡滞等异常现象。

３

／—

犔犢犜１８１０２００８

６试验方法

６．１试验条件

６．１．１试验环境

除特殊要求外，试验在常温常压下进行。

６．１．２试验用仪器、设备

６．１．２．１试验用仪器、设备按规定计量检定并合格有效。

６．１．２．２仪器测定参数最低精度应满足下列要求：

ａ）钢卷尺或钢板尺，精度±０．５ｍｍ；

ｂ）转速表，精度±０．５％；

）温度计，精度；

ｃ±１℃

ｄ）秤，精度±０．０５ｋ；

ｇ

）声级计，精度（）；

ｅ±０．５ｄＢＡ

）计时器，精度；

ｆ±０．２ｓ

）风速仪，精度±１．０％。

ｇ

６．１．３供试绿篱

试验选用绿篱为小叶黄杨或冬青，最大直径不应超过５ｍｍ，枝条密度均匀，在３００ｍｍ×３００ｍｍ

方形区域内枝条不少于支，修剪部分在当年生的枝条上进行。

４０

６．２起动性能试验

绿篱修剪机的起动试验在常温冷态下进行，试验前应进行必要的准备，并使机器在环境中放置１ｈ

以上。当环境温度低于－５℃时，按照使用说明书规定的方法进行起动，起动试验只进行一次。
