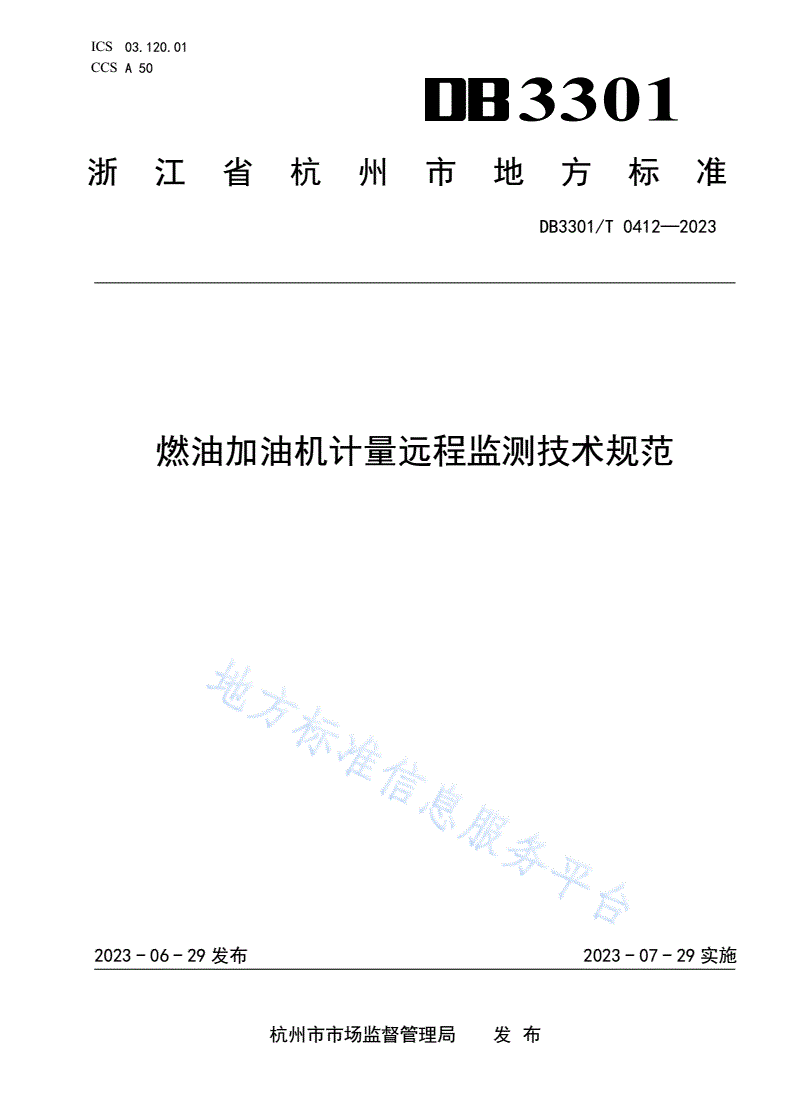

DB3301/T 0412-2023 燃油加油机计量远程监测技术规范

ICS03.120.01

CCSA50

3301

浙江省杭州市地方标准

DB3301/T0412—2023

燃油加油机计量远程监测技术规范

2023-06-29发布2023-07-29实施

杭州市市场监督管理局发布

DB3301/T0412—2023

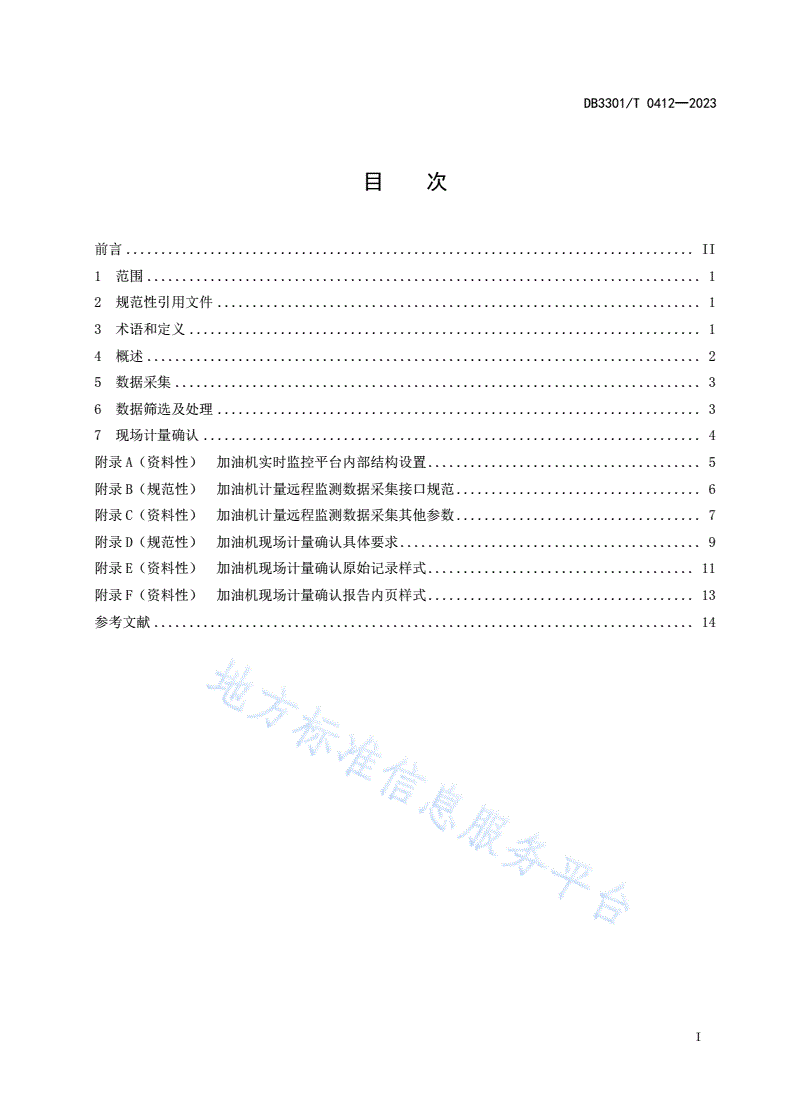

目次

前言.................................................................................II

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4概述...............................................................................2

5数据采集...........................................................................3

6数据筛选及处理.....................................................................3

7现场计量确认.......................................................................4

附录A（资料性）加油机实时监控平台内部结构设置.......................................5

附录B（规范性）加油机计量远程监测数据采集接口规范...................................6

附录C（资料性）加油机计量远程监测数据采集其他参数...................................7

附录D（规范性）加油机现场计量确认具体要求...........................................9

附录E（资料性）加油机现场计量确认原始记录样式......................................11

附录F（资料性）加油机现场计量确认报告内页样式......................................13

参考文献.............................................................................14

I

DB3301/T0412—2023

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由杭州市市场监督管理局提出、归口并组织实施。

本文件起草单位：杭州市质量技术监督检测院、银联商务股份有限公司浙江分公司、正星科技股份

有限公司、中国石化销售股份有限公司浙江石油分公司、中国石油天然气股份有限公司浙江销售分公司、

新疆维吾尔自治区计量测试研究院、中国石化销售股份有限公司新疆石油分公司、中石油新疆销售有限

公司。

本文件主要起草人：吴国坚、章越海、范俊杰、邵磊、张懿平、符华力、金君、陈波、张星辉、黄

舒人、于海飞、孙震疆、段立香、高松柏。

II

DB3301/T0412—2023

燃油加油机计量远程监测技术规范

1范围

本文件规定了燃油加油机（以下简称加油机）计量远程监测的概述、数据采集、数据筛选及处理和

现场计量确认。

本文件适用于具备计量明文数据、计量加密数据、电子封印信息传输等功能在完成首次检定后的社

会公用加油机的日常计量监测。其他同类产品可参照执行。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T20273信息安全技术数据库管理系统安全技术要求

GB/T31722信息技术安全技术信息安全风险管理

JJG443—2015燃油加油机

3术语和定义

下列术语和定义适用于本文件。

计量明文数据meteringdisplaydata

未进行防篡改处理的计量数据。

[来源：DB33/T1292—2023,3.1]

计量加密数据meteringencrypteddata

进行防篡改处理的计量数据。

[来源：DB33/T1292—2023,3.2]

电子封印electronicsseal

运用信息化技术防止对加油机的计量装置未经授权改动的一种技术手段。

[来源：DB33/T1292—2023,3.3，有修改]

物理封印physicalseal

运用物理技术防止对加油机的计量装置未经授权改动的一种技术手段。

[来源：DB33/T1292—2023,3.4，有修改]

工作误差operateerror

加油机在工作条件下的液体体积测量误差。

1

DB3301/T0412—2023

[来源：DB33/T1292—2023,3.6，有修改]

现场计量确认metrologicalconfirmation

当可能存在异常数据或异常电子封印状态时为确保加油机处于满足预期使用要求的状态所需要的

一组操作。

[来源：DB33/T1292—2023,3.7，有修改]

4概述

加油机计量远程监测包括数据采集、数据筛选及处理和现场计量确认。当加油机完成加油后,计量

明文数据和计量加密数据通过运营商计费平台发送至加油机实时监控平台，电子封印信息通过集中器

发送至加油机实时监控平台，加油机实时监控平台将接收到的数据信息进行归集并解析，确认电子封印

状态，同时将同一次加油后产生的计量明文数据与计量加密数据进行比对研判，筛选出可能存在异常数

据或异常电子封印状态的加油机进行预警，再由专业计量技术人员进行现场检查，并将计量确认报告上

传至加油机实时监控平台。对于现场计量确认符合要求的加油机，加油机实时监控平台将显示为正常状

态；对于现场计量确认不符合要求的加油机，加油机实时监控平台标记为异常状态，同时将信息上报计

量监管部门。其工作流程图见图1。

注：集中器是指实时采集和转发电子封印信息的一种部件。

图1加油机计量远程监测工作流程图

2

DB3301/T0412—2023

加油机实时监控平台基本功能应包括用户端和监测端，其内部结构设置参照附录A。

加油机计量远程监测的数据库管理应符合GB/T20273规定。

加油机计量远程监测的信息安全风险管理应符合GB/T31722规定。

5数据采集

加油机计量远程监测数据采集接口规范应符合附录B的要求。

加油机计量远程监测数据采集主要参数应包括计量明文数据、计量加密数据、电子封印信息，并

符合表1的规定。

表1加油机计量远程监测数据采集主要参数

名称参数描述类型要求

加油站号运营商计费平台加油站编号字符串≤60字符

加油机号运营商计费平台加油机编号字符串≤50字符

加油枪号运营商计费平台加油枪编号字符串≤23字符

计量油品号加油油品号字符串20字符

明文付费金额单次加油所需支付金额字符串20字符

数据单次加油量单次加油流量，单位：L浮点型保留2位小数

加油订单号运营商计费平台加油订单号字符串≤50字符

加油开始时间X年X月X日X时X分X秒字符串14字符

加油结束时间X年X月X日X时X分X秒字符串14字符

加油站号运营商计费平台加油站编号字符串≤60字符

加油机号运营商计费平台加油机编号字符串≤50字符

加油枪号运营商计费平台加油枪编号字符串≤23字符

计量

加油订单号运营商计费平台加油订单号字符串≤50字符

加密

油品号加油油品号字符串20字符

数据

单次加油量单次加油流量，单位：L浮点型保留2位小数

加油开始时间X年X月X日X时X分X秒字符串14字符

加油结束时间X年X月X日X时X分X秒字符串14字符

加油机号运营商计费平台加油机编号字符串≤32字符

电子

电子封印编码电子封印唯一编码字符串≤32字符

封印

电子封印厂家电子封印厂家名称字符串≤32字符

信息

封印状态0：正常；1：异常；2：报废整型—

注：加油机枪号应保证唯一性。

加油机计量远程监测数据采集其他参数参见附录C。

6数据筛选及处理

对采集的计量加密数据解密方式包括对称加密算法和非对称加密算法。

3

DB3301/T0412—2023

对采集的同一次加油后产生的计量明文数据与计量加密数据进行解析，提取该次加油量数据Q明

文、Q加密进行比对，筛选出可能存在异常数据的加油机，比对结果应符合公式（
