DB13/T 1723-2013 农大Ⅲ型、农大Ⅳ型日光温室建造技术规程

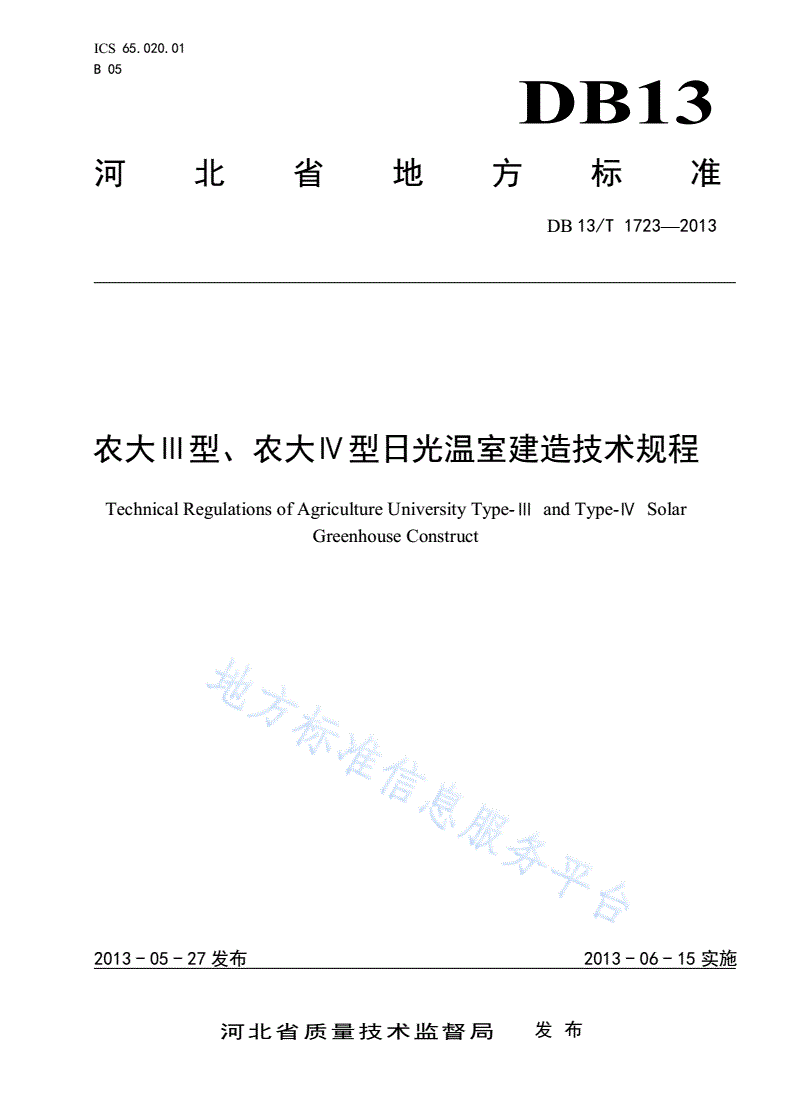

ICS65.020.01

B05

DB13

河北省地方标准

DB13/T1723—2013

农大Ⅲ型、农大Ⅳ型日光温室建造技术规程

TechnicalRegulationsofAgricultureUniversityType-ⅢandType-ⅣSolar

GreenhouseConstruct

2013-05-27发布2013-06-15实施

河北省质量技术监督局发布

DB13/T1723—2013

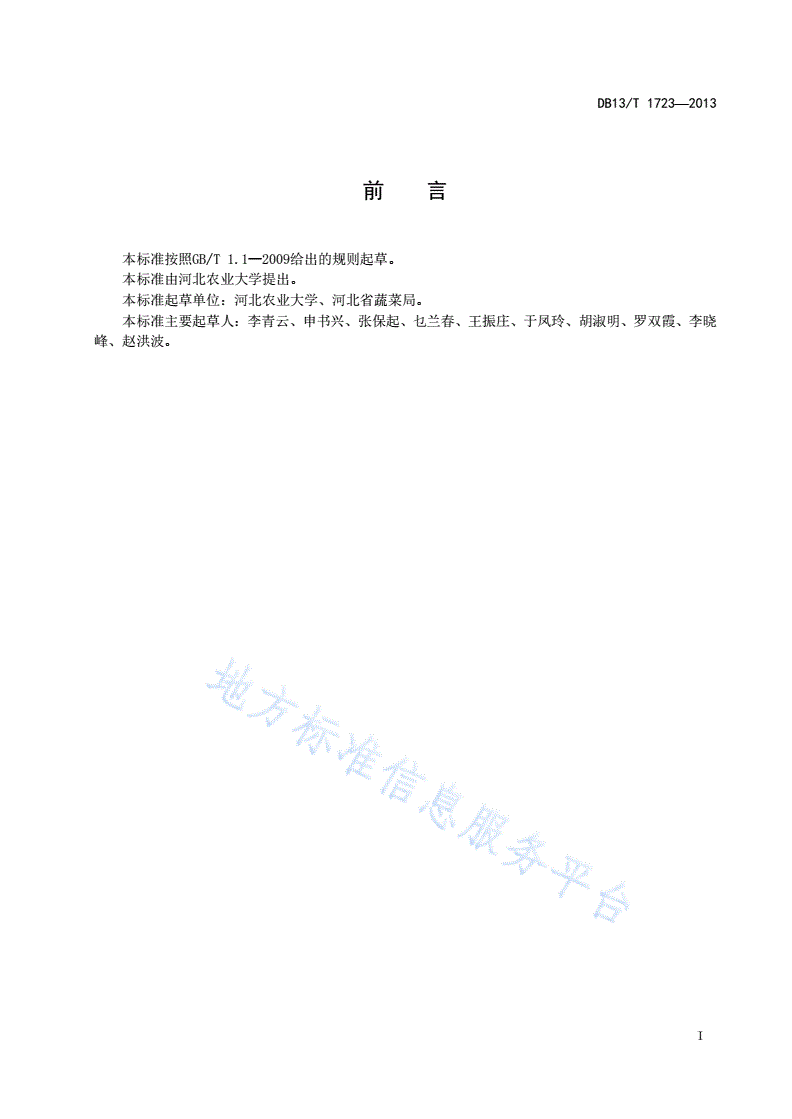

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由河北农业大学提出。

本标准起草单位：河北农业大学、河北省蔬菜局。

本标准主要起草人：李青云、申书兴、张保起、乜兰春、王振庄、于凤玲、胡淑明、罗双霞、李晓

峰、赵洪波。

I

DB13/T1723—2013

农大Ⅲ型、农大Ⅳ型日光温室建造技术规程

1范围

本规范规定了农大Ⅲ型、农大Ⅳ型日光温室的结构和建造要求。

本标准适用于除承德和张家口坝上地区以外的河北省平原地区进行越冬果菜类蔬菜生产单栋日光

温室的新建、改建工程项目的建设，其他设施农业生产也可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T18622—2002温室结构设计荷载

NY/T610—2002日光温室技术条件

3温室型号及命名

3.1型号

农大Ⅲ型、农大Ⅳ型日光温室按照后墙建造结构和温室跨度不同分为6种类型，即：农大Ⅲ-8型、

农大Ⅲ-9型、农大Ⅲ-10型、农大Ⅳ-8型、农大Ⅳ-9型、农大Ⅳ-10型

3.2命名方法

农大□-□

跨度，单位为m。（8、9、10代表跨度为8m、9m、10m）。

后墙结构。（Ⅲ代表土墙体，Ⅳ代表砖土复合墙体）。

河北农业大学。

示例：“农大Ⅲ-8型”代表以土墙体为后墙，跨度为8m的河北农业大学设计的温室。“农大Ⅳ-9型”代表以砖

土复合墙体为后墙，跨度为9m的河北农业大学设计的温室。

4温室规格、结构及适用地区

4.1温室规格

日光温室规格与型号见表1。

1

DB13/T1723—2013

表1日光温室的型号及规格

规格

项目

农大Ⅲ-8型农大Ⅳ-8型农大Ⅲ-9型农大Ⅳ-9型农大Ⅲ-10型农大Ⅳ-10型

跨度，m88999.810

脊高，m4.254.254.84.84.754.75

间距，m5.37.36.88.66.18.2

方位坐北朝南，东西延长，正南或南偏西5°

长度，m60～120

栽培床位置地表下0.7m

4.2温室结构

日光温室结构及尺寸见附录A中的A.1～A.6。

4.3适用地区

4.3.11月份常年平均气温低于零下10℃的地区适合建造农大Ⅲ-8型、农大Ⅳ-8型温室。

4.3.21月份常年平均气温介于零下10℃到零下5℃的地区适合建造农大Ⅲ-8型、农大Ⅳ-8型、农大

Ⅲ-9型、农大Ⅳ-9型温室。

4.3.31月份常年平均气温高于零下5℃的地区适合建造农大Ⅲ-8型、农大Ⅳ-8型、农大Ⅲ-9型、农

大Ⅳ-9型、农大Ⅲ-10型、农大Ⅳ-10型温室。

5建造要求

5.1选址

日光温室建造宜选择地质条件好、地下水位较低（地下水埋深5m以下）、排灌方便的区域，避开洪、

涝、泥石流和多冰雹、雷击、风口、有污染等地段。

修建温室群要做好温室排列以及配套给排水、道路、电力等设施的规划建设。

5.2墙体

5.2.1土墙结构和规格

农大Ⅲ-8型、农大Ⅲ-9型、农大Ⅲ-10型温室后墙和山墙的规格见表2。

表2日光温室土墙体的规格单位为：m

规格

墙体

农大Ⅲ-8型农大Ⅲ-9型、农大Ⅲ-10型

顶部厚度2.02.0

后墙底部厚度55

内部高度3.13.5

顶部厚度1.5～1.81.5～1.8

山墙

底部厚度44

2

DB13/T1723—2013

5.2.2砖土复合墙结构和规格

5.2.2.1农大Ⅳ-8型、农大Ⅳ-9型、农大Ⅳ-10型温室的砖土复合墙体结构和规格见表3。其中砖墙

的内外墙之间每隔2.4m设1个24cm厚拉墙，拉墙高度可比内墙低1m。在温室北墙外侧贴聚苯板（厚

度100mm），聚苯板外挂石膏或水泥，使苯板与墙体结合紧密。

5.2.2.2建造时应使砖墙中间的填土压实。

5.2.2.3墙体使用M7.5机砖或灰渣砖，M2.5水泥砂浆。苯板密度不低于25kg/m3。

表3日光温室砖土复合墙体的结构和规格

规格

项目

农大Ⅳ-8型农大Ⅳ-9型、农大Ⅳ-10型

内墙高，m3.13.5

外墙高，m3.03.4

底部24cm砖墙+180cm干土+24cm砖墙+10cm苯板，厚度2.4m

后墙组成（由内向外）

顶部24cm砖墙+120cm干土+24cm砖墙+10cm苯板，厚度1.7m

山墙组成（由内向外）24cm砖墙+120cm干土+24cm砖墙+10cm苯板，厚度1.7m

5.2.3基础

砖墙温室地基深度大于50cm，按照在砖墙两侧各增加5cm的宽度开槽，加灰或素土夯实，砖墙基础

埋置深度和建造要求应符合NY/T610—2002的有关规定。

5.3骨架

5.3.1骨架强度

5.3.1.1温室骨架的结构强度应保证承载要求，需要承受保温草苫及卷帘机等设备的重量、雪荷载、

风荷载、操作载荷和作物荷载。

5.3.1.2保温草苫干苫重量为4kg～5kg/m2，雨雪淋湿加倍计算。

5.3.1.3每台卷帘机重量110kg，60m长的温室用1台卷帘机，按0.2kg/m2计算。

5.3.1.4雪荷载和风荷载应符合GB/T18622—2002的规定要求。

5.3.1.5操作载荷按温室脊部作用0.8kN的集中力计算。

5.3.1.6作物荷载按0.15kN/m2的水平投影荷载计算。

5.3.2骨架构造

温室骨架分钢竹混合骨架和钢骨架两种。

5.3.2.1钢竹混合骨架结构

5.3.2.1.1混合骨架采用钢架和竹竿作为拱杆。

5.3.2.1.2钢架形状为半拱圆形，骨架上弦为Ф32.0mm×2.75mm钢管，下弦为Ф26.8mm×2.5mm钢管，

腹杆为Ф12mm圆钢，腹杆呈三角形排列，腹杆焊点间距离不大于30cm。每隔2.7m设1道钢架。两个

3

DB13/T1723—2013

钢架之间设5道竹竿，竹竿间距45cm，竹竿大头直径6cm。钢架上弦外侧也固定1道竹竿。在前屋面钢

架的上弦上固定Ф4.0mm东西向钢丝作纵向拉筋连接骨架，拉筋钢丝间距25cm～30cm。钢架间的竹竿

固定
