GB/T 10217-2011 电工控制设备造型设计导则

ICS29.130.20K

K32

F华人民共和国国彖标准

GB/T10217—2011

代替GB/T10217—1988

电工控制设备造型设计导则

Thedesignguideoftheoutlineand

structurefortheelectriccontrolequipment

2011-06-16发布2011-12-01实施

GB/T10217—2011

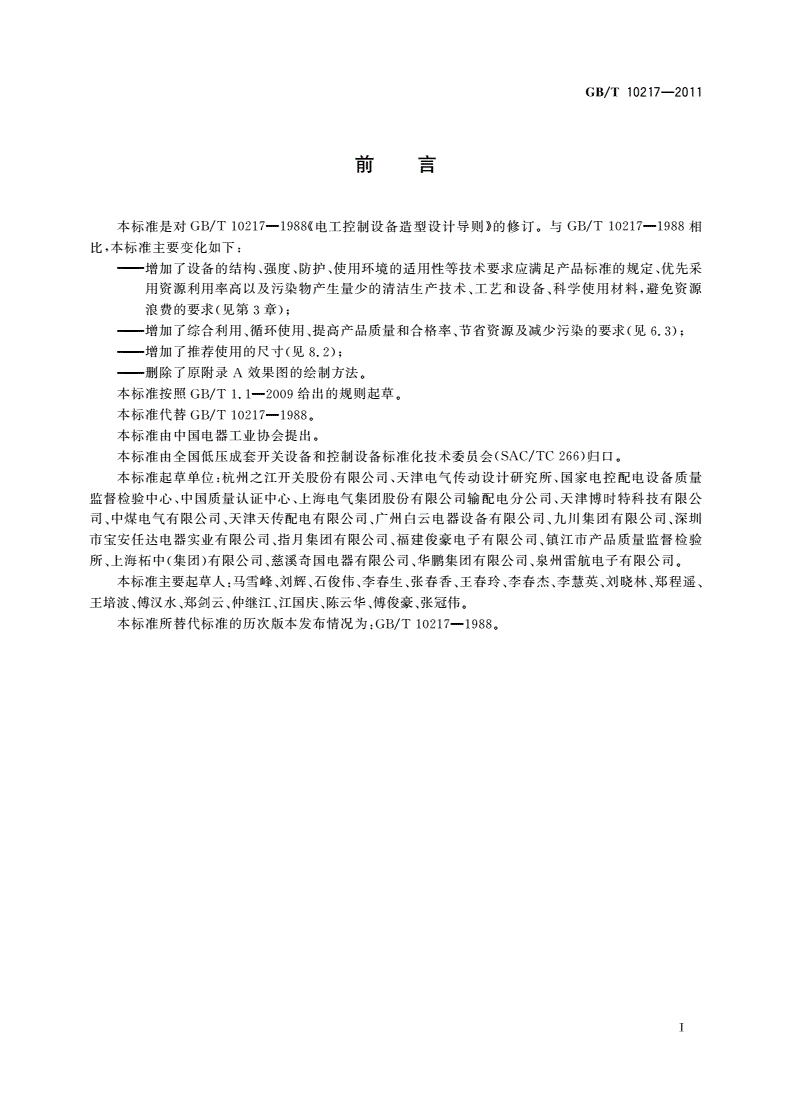

刖

本标准是GB/T10217—1988«电丁控制设备造型设计导则》的修订。与GB/T10217—1988相

比，本标准主要变化如下：

—增加了设备的结构、强度、防护、使用环境的适用性等技术要求应满足产品标准的规定、优先采

用资源利用率高以及污染物产生量少的清洁生产技术、T艺和设备、科学使用材料，避免资源

浪费的要求（见第3章）；

—增加了综合利用、循环使用、提高产品质量和合格率、节省资源及减少污染的要求（见6.3）；

——增加了推荐使用的尺寸（见&2）；

——删除了原附录A效果图的绘制方法。

本标准按照GB/T1.1-2009给出的规则起草。

本标准代替GB/T10217—1988O

本标准由中国电器工业协会提出。

本标准由全国低压成套开关设备和控制设备标准化技术委员会（SAC/TC266）归口。

本标准起草单位:杭州之江开关股份有限公司、天津电气传动设计研究所、国家电控配电设备质量

监督检验中心、中国质量认证中心、上海电气集团股份有限公司输配电分公司、天津博时特科技有限公

司、中煤电气有限公司、天津天传配电有限公司、广州白云电器设备有限公司、九川集团有限公司、深圳

市宝安任达电器实业有限公司、指月集团有限公司、福建俊豪电子有限公司、镇江市产品质量监督检验

所、上海柘中（集团）有限公司、慈溪奇国电器有限公司、华鹏集团有限公司、泉州雷航电子有限公司。

本标准主要起草人:马雪峰、刘辉、石俊伟、李春生、张春香、王春玲、李春杰、李慧英、刘晓林、郑程遥、

王培波、傅汉水、郑剑云、仲继江、江国庆、陈云华、傅俊豪、张冠伟。

本标准所替代标准的历次版本发布情况为:GB/T10217—19880

T

GB/T10217—2011

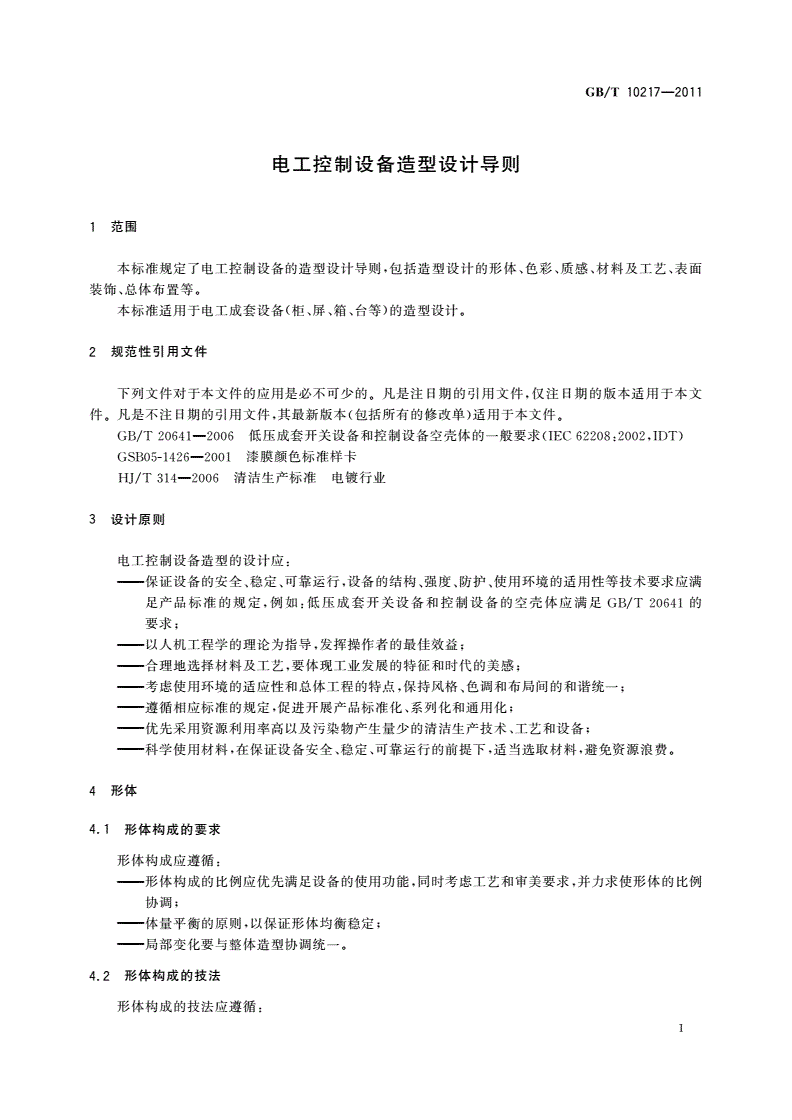

电工控制设备造型设计导则

1范围

本标准规定了电丁控制设备的造型设计导则，包括造型设计的形体、色彩、质感、材料及工艺、表面

装饰、总体布置等。

本标准适用于电丁成套设备（柜、屏、箱、台等）的造型设计。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T20641—2006低压成套开关设备和控制设备空壳体的一般要求（IEC62208：2002,IDT）

GSB05-1426—2001漆膜颜色标准样卡

HJ/T314—2006清洁生产标准电镀行业

3设计原则

电工控制设备造型的设计应：

—保证设备的安全、稳定、可靠运行，设备的结构、强度、防护、使用环境的适用性等技术要求应满

足产品标准的规定，例如：低压成套开关设备和控制设备的空壳体应满足GB/T20641的

要求；

——以人机工程学的理论为指导，发挥操作者的最佳效益；

——合理地选择材料及工艺，要体现工业发展的特征和时代的美感；

——考虑使用环境的适应性和总体丁程的特点，保持风格、色调和布局间的和谐统一；

——遵循相应标准的规定，促进开展产品标准化、系列化和通用化；

——优先采用资源利用率高以及污染物产生量少的清洁生产技术、T艺和设备；

—科学使用材料，在保证设备安全、稳定、可靠运行的前提下，适当选取材料，避免资源浪费。

4形体

4.1形体构成的要求

形体构成应遵循：

—形体构成的比例应优先满足设备的使用功能，同时考虑T艺和审美要求，并力求使形体的比例

协调；

——体量平衡的原则，以保证形体均衡稳定；

——局部变化要与整体造型协调统一。

4.2形体构成的技法

形体构成的技法应遵循:

1

GB/T10217—2011

—在不违反相应尺寸标准的前提下，可根据需要选用各种不同的比例；

—可利用对称与不对称、附加或扩大支承面、视错觉等方法，以求得形体的均衡稳定；

——可利用调和、主从、呼应、对比、节奏、重点等方法，以求得形体的统一和变化；

——可利用量感和块感、虚实对比和光影效果等方法，以增强形体的立体感；

——可利用绘制效果图的方法，以表现形体的实际造型。

4.3形体构成的组合方式

形体构成的组合方式应遵循：

—可利用堆砌、接触、连续、渐变、贴加、叠合、贯穿等形体组合方式，以将单一的形体组合成复合

的形体；

——可利用贴加和内含的组合方式，以改变形体的空间组合；

——可利用缓和渐变方式，以处理形体各部的衔接和过渡。

4.4形体构成的人机关系

形体构成的人机关系应遵循：

—形体构成应符合人体功能要求。形体T作位置要适合人体主要结构尺寸，并为人体的活动部

位备有足够的空间，参见附录A。

—在形体构成中，操作元件应布置在人体功能活动的范围之内，并优先布置在人手活动最灵敏、

辨别力最好、反应最快的位置。相互联系较多的操作元件要就近布置，并能与相应的显示元件

在位置上呼应，参见附录B。

—应按相关标准的规定，根据生产机械运动方向来布置，确定操作器件的颜色及位置。

—在形体构成中，监视元件应尽量地布置在最佳视区范围内，尽量减少操作者侧视和环视，以保

证清晰、迅速、可靠地采集、传递信息，见附录C。

——形体构成应保证操作维护人员的工作安全。

注：附录A（为1988年统计资料）、附录B、附录C中数值的选取，可根据当前人体高度的变化适当调整。

5色彩

5.1色彩配置的要求

色彩配置应遵循：

—应用色彩学的原理，造型设计的色彩配置应从色相、明度、彩度三大要素入手予以变化；

—应有利于设备功能的发挥，要适应操作人员对色彩的心理要求，并能与环境色彩相协调；

——应全面了解不同色彩的属性和表达意义，要充分考虑国际通用色标的具体应用；

——应同时考虑设备的外型结构方式及其加工工艺；

——应适当地体现出色彩的时代感；

——应注意不同民族、不同国家对不同色彩的某些喜好；

——应突出电T控制设备的颜色特征，要避免色彩过于艳丽、紊乱或繁杂的配置。

5.2色彩配置的方法

5.2.1确定基调色彩

运用色彩调和的原理，使基调色彩有所变化，以加强层次感和立体感,并要考虑设备和环境色彩间

的协调性。

2

GB/T10217—2011

5.2.2确定面板色彩

面板的基色须与设备的基色相调和和匹配。需按指示进行涂色的应按色标的规定进行涂色。

5.2.3确定装饰件、铭牌和其他附件的色彩

装饰件、铭牌及其他附件色彩的选择，应以基调色彩为依据，用色彩对比、平衡和调和的方法来处

理。尽量少用明亮色，以减少眩光对人眼的刺激。装饰色彩的色相不宜过多，以免使人感觉紊乱或

繁杂。

5.3推荐使用的色彩

设备的颜色可在GSBO5-1426漆膜颜色标准样卡中选择,设备基色调建议在中性灰色(指复色和明

度)中予以变化，因灰色既能调配成各种倾向的色彩，也能和其他任何装饰色彩起调和作用(如灰色和原

色相配，则可得到各种流行的隐艳色)。

电工控制设备推荐使用的色彩为：银灰(B04)、驼灰(YO1)、冰灰(GYO9)、海灰(BO5).蓝灰(PB08)、

中绿灰(BGO1)等色，这些色均可在明度和色度中予以变化，可满足使用中所需要的不同色彩。

6质感、材料及工艺

6.1质感

质感是一种感觉物性，是人们在长期实践经验的积累中对物质的色、质效果所形成的某种概念和

联想。

通过材料表面的构造，经过人的视觉和感觉器官来表现质感。

6.2质感在造型中的应用及效果

质感在造型中的应用及效果涉及以下几方面：

—在整体造型设计中应注意质感与形体色彩的统一，以使设备的造型更加完善与充实；

—同一材料经过不同的T艺处理，可以取得不同的质感效果(如：庄重、朴实、细腻、坚实、冷暖感、

轻重感、薄厚感、凸凹感等效果)；

—运用不同的色彩，可以获得不同的质感效果。一般明色、轻色及弱色给人以细润、轻快、丰满的

感觉，而暗色、重色及强色则给人以稳重、坚实、淳朴的感觉；

——设备外表推荐使用橘型皱纹或其他微型颗粒的喷涂方法，以增强质感；

-面板可选电镀、喷粉、涂漆、丝网漏印、胶印等表面处理方法，以达到清晰、舒适、明快、整洁的质

感效果。

6.3材料及工艺

材料及工艺的选择应遵循：

——采用无毒、无害或者低毒、低害的原料，替代毒性大、危害严重的原料；

—采用资源利用率高、污染物产生量少的工艺和设备，替代资源利用率低、污染物产生量多的T

艺和设备；

—采用能够达到国家或者地方规定的污染物排放标准和污染物排放总
