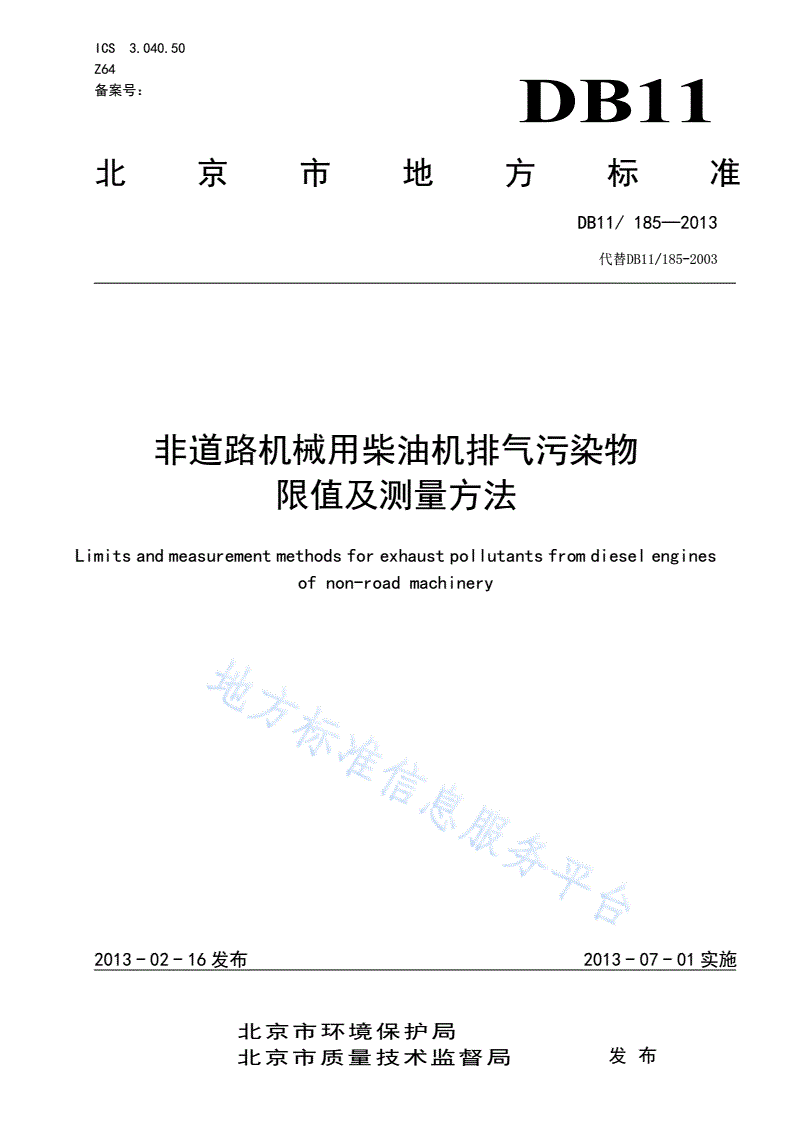

DB11/ 185-2013 非道路机械用柴油机排气污染物限值及测量方法

ICS3.040.50

Z64

备案号：DB11

北京市地方标准

DB11/185—2013

代替DB11/185-2003

非道路机械用柴油机排气污染物

限值及测量方法

Limitsandmeasurementmethodsforexhaustpollutantsfromdieselengines

ofnon-roadmachinery

2013-02-16发布2013-07-01实施

北京市环境保护局

北京市质量技术监督局发布

DB11/185—2013

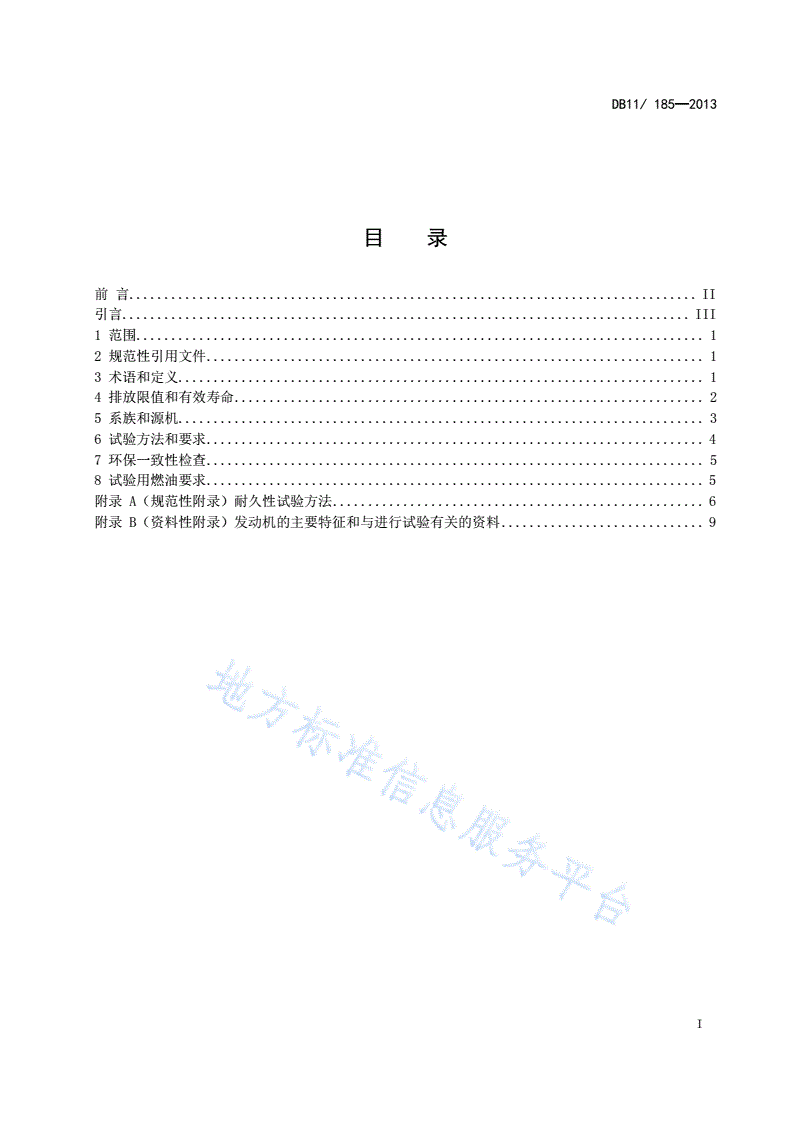

目录

前言.................................................................................II

引言.................................................................................III

1范围.................................................................................1

2规范性引用文件.......................................................................1

3术语和定义...........................................................................1

4排放限值和有效寿命...................................................................2

5系族和源机...........................................................................3

6试验方法和要求.......................................................................4

7环保一致性检查.......................................................................5

8试验用燃油要求.......................................................................5

附录A（规范性附录）耐久性试验方法.....................................................6

附录B（资料性附录）发动机的主要特征和与进行试验有关的资料.............................9

I

DB11/185—2013

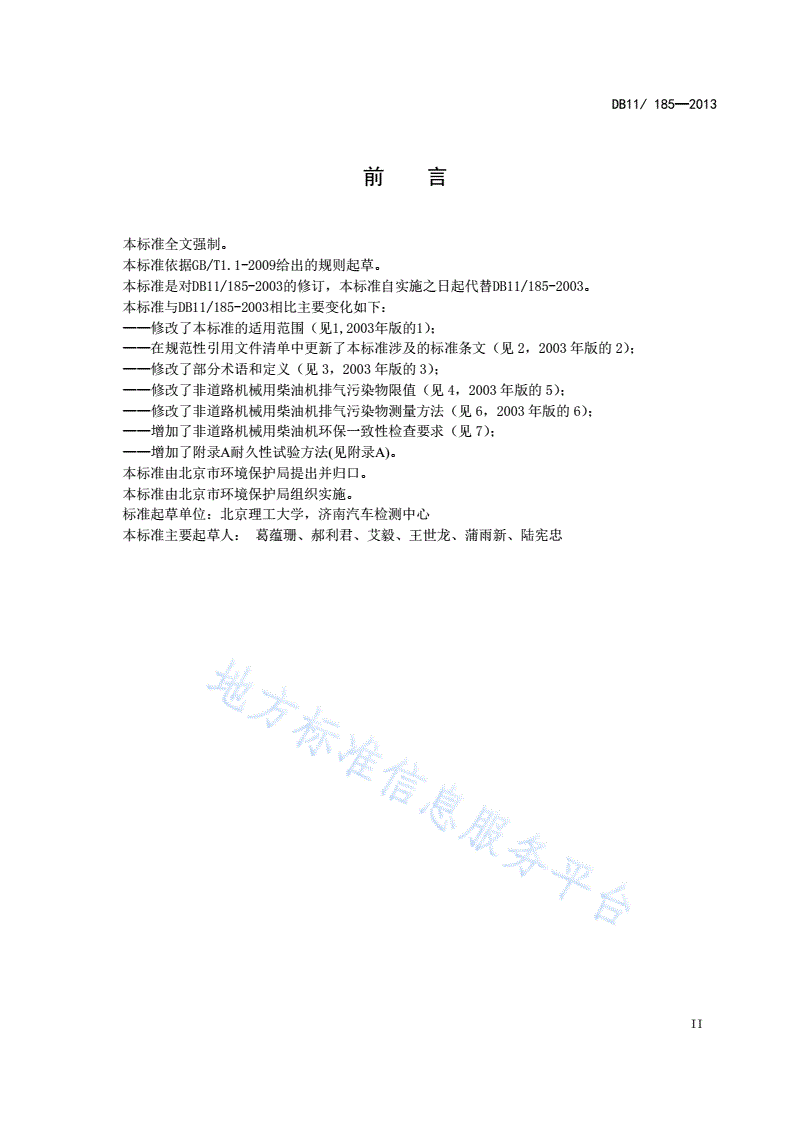

前言

本标准全文强制。

本标准依据GB/T1.1-2009给出的规则起草。

本标准是对DB11/185-2003的修订，本标准自实施之日起代替DB11/185-2003。

本标准与DB11/185-2003相比主要变化如下：

——修改了本标准的适用范围（见1,2003年版的1）；

——在规范性引用文件清单中更新了本标准涉及的标准条文（见2，2003年版的2）；

——修改了部分术语和定义（见3，2003年版的3）；

——修改了非道路机械用柴油机排气污染物限值（见4，2003年版的5）；

——修改了非道路机械用柴油机排气污染物测量方法（见6，2003年版的6）；

——增加了非道路机械用柴油机环保一致性检查要求（见7）；

——增加了附录A耐久性试验方法(见附录A)。

本标准由北京市环境保护局提出并归口。

本标准由北京市环境保护局组织实施。

标准起草单位：北京理工大学，济南汽车检测中心

本标准主要起草人：葛蕴珊、郝利君、艾毅、王世龙、蒲雨新、陆宪忠

II

DB11/185—2013

引言

为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，防治非道路机械用

柴油机的排气污染，由北京市环境保护局提出并组织实施制定《非道路机械用柴油机排气污染物限值及

测量方法》，标准规定了北京市新生产非道路机械用柴油机排放限值和测量方法，是对DB11/185-2003

标准的修订。

本标准中排气污染物部分参考采用欧盟(EU)指令97/68/EC（截止到修订版2004/26/EC）《关于协调

各成员国采取措施防治非道路移动机械用压燃式发动机气态污染物和颗粒物排放的法律》的有关技术内

容；本标准中排气烟度部分参考采用欧洲委员会指令77/537/EEC《关于各成员国测量农用或林用轮式拖

拉机用柴油机污染物排放的法律》、GB20891-2007《非道路移动机械用柴油机排气污染物排放限值及测

量方法(中国Ⅰ、Ⅱ阶段)》、和GB3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值

及测量方法》等标准法规的相关技术内容。

III

DB11/185—2013

非道路机械用柴油机排气污染物限值及测量方法

1范围

本标准规定了非道路机械用柴油机排气污染物排放限值及测量方法。

本标准适用于标定净功率不超过560kW的非道路机械用柴油机，也适用于在道路上用于载人（货）

车辆装用的辅助动力柴油机。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T17692汽车用发动机净功率测试方法

GB3847-2005车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法

GB20891-2007非道路移动机械用柴油机排气污染物排放限值及测量方法(中国Ⅰ、Ⅱ阶段)

DB11/239车用柴油

3术语和定义

下列术语定义适用于本文件。

3.1

排气污染物Exhaustpollutants

发动机排气管排出的一氧化碳（CO）、碳氢化合物（THC）（假定碳氢比为1：1.86）、氮氧化物（NOX）

和颗粒物（PM），其中氮氧化物以二氧化氮（NO2）当量表示。

3.2

排气烟度Exhaustsmoke

柴油机排气被光束照射后吸收光束的指标，以光吸收系数m-1表示。

3.3

颗粒物Particulatematter

柴油机排气经净化的空气稀释后，在温度不超过325K（52℃）的稀释排气中，由规定的过滤介质

收集到的排气中的所有物质。

3.4

不透光烟度计Smokeopacimeter

用于连续测量柴油机排气光吸收系数的仪器。

3.5

1

DB11/185—2013

净功率Netpower

在试验台架上，按照GB/T17692规定的功率测量方法，在发动机曲轴末端或其等效部件上测得的

功率。

3.6

标定转速Ratedenginespeed

制造厂使用说明书中规定的、调速器所允许的满负荷最高转速；如果柴油机不带调速器，则指制造

商在使用说明书中规定的柴油机最大功率时的转速。

3.7

负荷百分比Loadratio

在发动机某一转速下可得到的最大转矩的百分数。

3.8

最大转矩转速Speedatmaximumtorque

制造厂规定的发动机发出最大转矩时的转速。

3.9

中间转速Intermediatespeed

设计在非恒定转速下工作的柴油机，按全负荷转矩曲线运行时，符合下列条件之一的转速：

—如果标定的最大转矩转速在标定转速的60-75%之间，则中间转速取标定的最大转矩转速；

—如果标定的最大转矩转速低于标定转速的60%，则中间转速取标定转速的60%；

—如果标定的最大转矩转速高于标定转速的75%，则中间转速取标定转速的75%。

3.10

有效寿命Usefullife

保证发动机及其排放控制系统正常运转并符合有关气态污染物、颗粒物排放限值的时期。

4排放限值和有效寿命

4.1排气污染物排放限值

非道路机械用柴油机排气污染物中一氧化碳(CO)、碳氢化合物(THC)和氮氧化物(NOx)、颗粒物(PM)

的比排放量，分阶段不应超过表1和表2中给出的排放限值。

表1非道路机械用柴油机排气污染物排放限值(第三阶段)

分类净功率实施时间CONOx+THCPM

kWg/kW·h

1130kW≤P≤560kW2013.07.013.54.00.2

275kW≤P<130kW2013.07.015.04.00.3

337kW≤P<75kW2013.07.015.04.70.4

4P<37kW2013.07.015.57.50.6

表2非道路机械用柴油机排气污染物排放限值(第四阶段)

分类净功率实施时间CONOx
