DB37/T 5214-2022 城市轨道交通工程混凝土技术规程

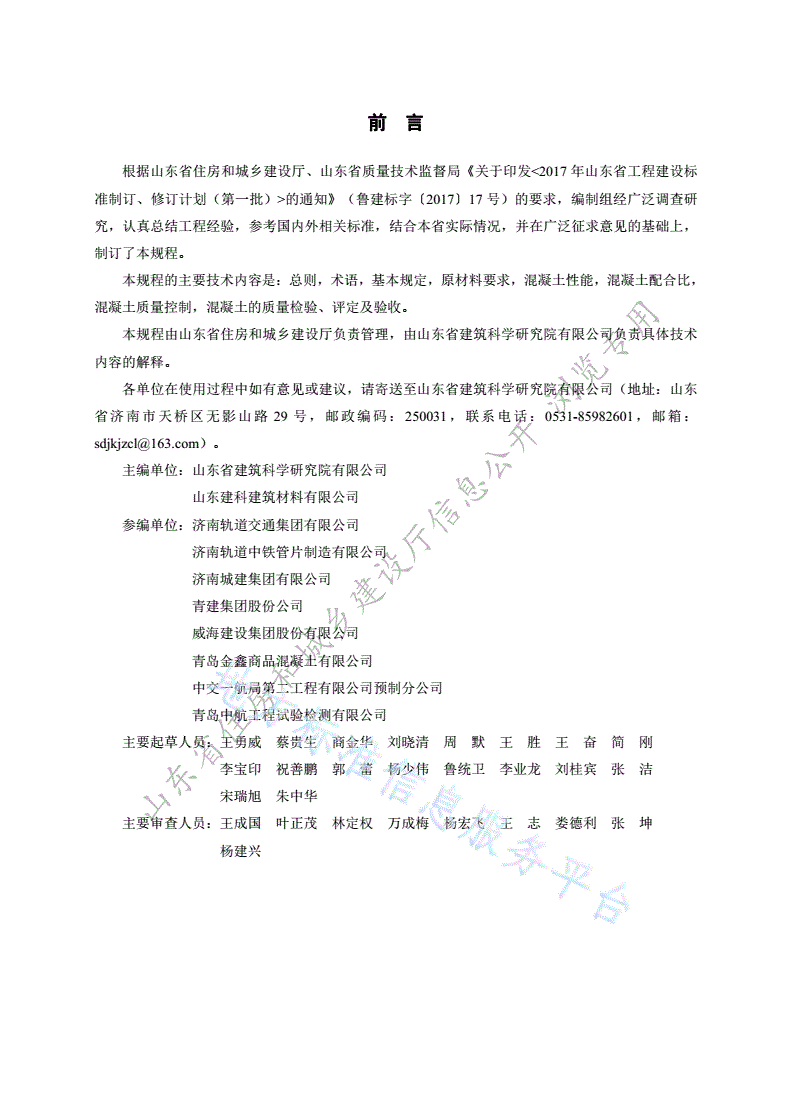

前言

根据山东省住房和城乡建设厅、山东省质量技术监督局《关于印发<2017年山东省工程建设标

准制订、修订计划（第一批）>的通知》（鲁建标字〔2017〕17号）的要求，编制组经广泛调查研

究，认真总结工程经验，参考国内外相关标准，结合本省实际情况，并在广泛征求意见的基础上，

制订了本规程。

本规程的主要技术内容是：总则，术语，基本规定，原材料要求，混凝土性能，混凝土配合比，

混凝土质量控制，混凝土的质量检验、评定及验收。

本规程由山东省住房和城乡建设厅负责管理，由山东省建筑科学研究院有限公司负责具体技术

内容的解释。

各单位在使用过程中如有意见或建议，请寄送至山东省建筑科学研究院有限公司（地址：山东

省济南市天桥区无影山路29号，邮政编码：250031，联系电话：0531-85982601，邮箱：

sdjkjzcl@163.com）。

主编单位：山东省建筑科学研究院有限公司

山东建科建筑材料有限公司

参编单位：济南轨道交通集团有限公司

济南轨道中铁管片制造有限公司

济南城建集团有限公司

青建集团股份公司

威海建设集团股份有限公司

青岛金鑫商品混凝土有限公司

中交一航局第二工程有限公司预制分公司

青岛中航工程试验检测有限公司

主要起草人员：王勇威蔡贵生商金华刘晓清周默王胜王奋简刚

李宝印祝善鹏郭蕾杨少伟鲁统卫李业龙刘桂宾张洁

宋瑞旭朱中华

主要山东省住房和城乡建设厅信息公开�浏览专用审查人员：王成国叶正茂林定权万成梅杨宏飞王志娄德利张坤

杨建兴

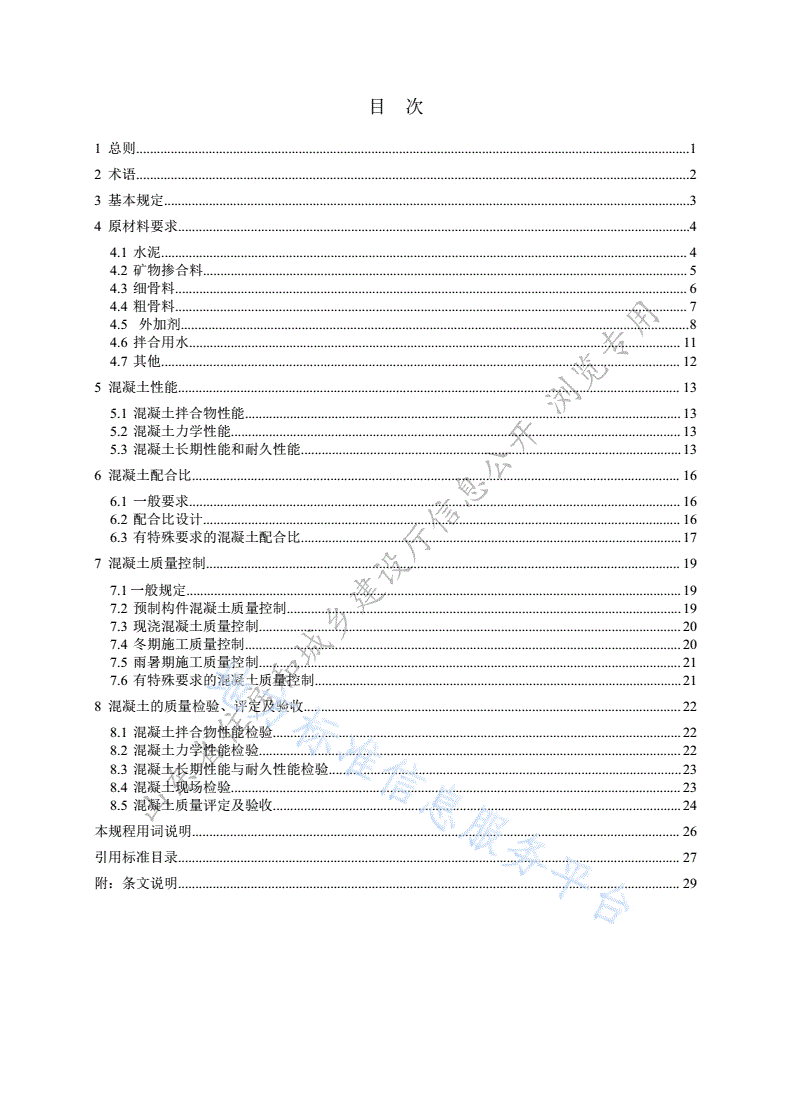

目次

1总则................................................................................................................................................................1

2术语................................................................................................................................................................2

3基本规定........................................................................................................................................................3

4原材料要求....................................................................................................................................................4

4.1水泥........................................................................................................................................................4

4.2矿物掺合料............................................................................................................................................5

4.3细骨料....................................................................................................................................................6

4.4粗骨料....................................................................................................................................................7

4.5外加剂...................................................................................................................................................8

4.6拌合用水..............................................................................................................................................11

4.7其他......................................................................................................................................................12

5混凝土性能.................................................................................................................................................13

5.1混凝土拌合物性能..............................................................................................................................13

5.2混凝土力学性能..................................................................................................................................13

5.3混凝土长期性能和耐久性能..............................................................................................................13

6混凝土配合比.............................................................................................................................................16

6.1一般要求..............................................................................................................................................16

6.2配合比设计..........................................................................................................................................16

6.3有特殊要求的混凝土配合比..............................................................................................................17

7混凝土质量控制.........................................................................................................................................19

7.1一般规定...............................................................................................................................................19

7.2预制构件混凝土质量控制..................................................................................................................19

7.3现浇混凝土质量控制..........................................................................................................................20

7.4冬期施工质量控制..............................................................................................................................20

7.5雨暑期施工质量控制..........................................................................................................................21

7.6有特殊要求的混凝土质量控制..........................................................................................................21

8混凝土的质量检验、评定及验收.............................................................................................................22

8.1混凝土拌合物性能检验......................................................................................................................22

8.2混凝土力学性能检验..........................................................................................................................22

8.3混凝土长期性能与耐久性能检验......................................................................................................23

8.4混凝土现场检验..................................................................................................................................23

混凝土质量评定及验收

8.5山东省住房和城乡建设厅信息公开�浏览专用......................................................................................................................24

本规程用词说明.............................................................................................................................................26

引用标准目录.................................................................................................................................................27

附：条文说明.................................................................................................................................................29

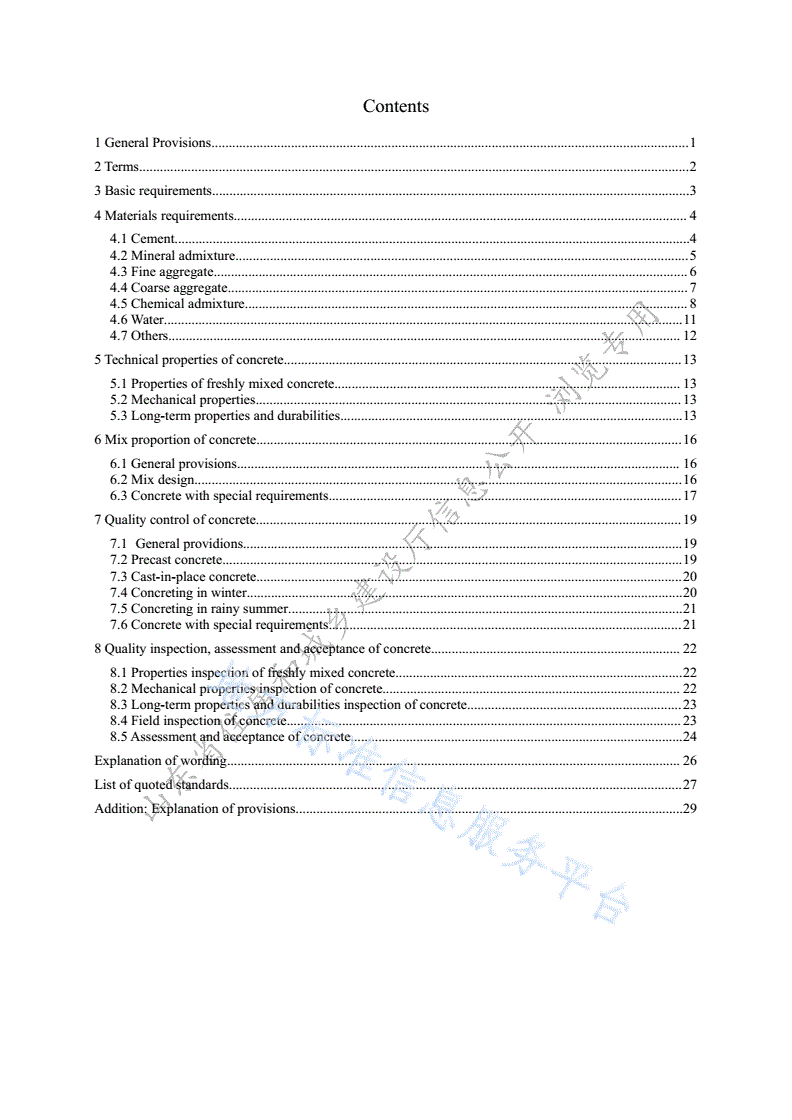

Contents

1GeneralProvisions..........................................................................................................................................1

2Terms...............................................................................................................................................................2

3Basicrequirements..........................................................................................................................................3

4Materialsrequirements...................................................................................................................................4

4.1Cement.....................................................................................................................................................4

4.2Mineraladmixture...................................................................................................................................5

4.3Fineaggregate.........................................................................................................................................6

4.4Coarseaggregate.....................................................................................................................................7

4.5Chemicaladmixture................................................................................................................................8

4.6Water......................................................................................................................................................11

4.7Others....................................................................................................................................................12

5Technicalpropertiesofconcrete...................................................................................................................13

5.1Propertiesoffreshlymixedconcrete....................................................................................................13

5.2Mechanicalproperties...........................................................................................................................13

5.3Long-termpropertiesanddurabilities...................................................................................................13

6Mixproportionofconcrete...........................................................................................................................16

6.1Generalprovisions................................................................................................................................16

6.2Mixdesign.............................................................................................................................................16

6.3Concretewithspecialrequirements......................................................................................................17

7Qualitycontrolofconcrete...........................................................................................................................19

7.1Generalprovidions...............................................................................................................................19

7.2Precastconcrete.....................................................................................................................................19

7.3Cast-in-placeconcrete...........................................................................................................................20

7.4Concretinginwinter..............................................................................................................................20

7.5Concretinginrainysummer..................................................................................................................21

7.6Concretewithspecialrequirements......................................................................................................21

8Qualityinspection,assessmentandacceptanceofconcrete........................................................................22

8.1Propertiesinspectionoffreshlymixedconcrete...................................................................................22

8.2Mechanicalpropertiesinspectionofconcrete......................................................................................22

8.3Long-termpropertiesanddurabilitiesinspectionofconcrete..............................................................23

8.4Fieldinspectionofconcrete..................................................................................................................23

8.5Assessmentandacceptanceofconcrete................................................................................................24

Explanationofwording...................................................................................................................................26

Listofquotedstandards...................................................................................................................................27

Addition:山东省住房和城乡建设厅信息公开�浏览专用Explanationofprovisions................................................................................................................29

山东省住房和城乡建设厅信息公开�浏览专用

1总则

1.0.1为保证山东省城市轨道交通工程混凝土质量，加强轨道交通工程混凝土原材料选取、配合比设

计、生产、施工和验收全过程的质量控制，确保混凝土的施工性能、力学性能、长期性能和耐久性

能，做到技术先进、节约资源、保护环境，制定本规程。

1.0.2本规程适用于城市轨道交通工程用结构混凝土，包括地下结构含围护结构、高架结构、道床结

构与附属地面建筑结构的主体结构用现浇混凝土和预制构件混凝土。

1.0.3城市轨道交通工程用混凝土，除应符合本规程要求外，尚应符合国家现行有关标准的规定。

山东省住房和城乡建设厅信息公开�浏览专用

2术语

2.0.1天然砂naturalsand

自然形成的，经人工开采和筛分的粒径小于4.75mm的岩石颗粒，包括河砂、湖砂、山砂、淡

化海砂，但不包括软质、风化的岩石颗粒。

2.0.2机制砂machine-madesand

岩石、卵石、矿山尾矿或工业废渣经除土、机械破碎、整形、粉控等工艺筛分制成的，粒径小

于4.75mm的岩石颗粒，但不包括软质、风化的岩石颗粒。

2.0.3试浇筑trialcasting

在混凝土正式浇筑前进行的浇筑，通过检验混凝土拌合物性能和力学性能来验证混凝土的施工

配合比，保证混凝土正常浇筑。

2.0.4日常检验routineinspection

按照预定的频次和要求，对被测对象某些指标的周期性检验活动。

2.0.5全项检验fullinspection

依据相关标准和要求，采用指定的方法对被测对象所有技术性能指标进行逐项检验的活动。

山东省住房和城乡建设厅信息公开�浏览专用

2

3基本规定

3.0.1轨道交通工程混凝土应满足设计、施工等综合性能要求。

3.0.2混凝土应具有设计要求的强度等级，在设计工作年限内应满足结构承载和正常使用功能要求。

3.0.3轨道交通工程主体结构使用年限应满足设计使用年限。混凝土的耐久性能应根据结构的设计使

用年限、结构所处的环境类别及作用等级进行确定。混凝土的环境类别和作用等级应符合现行国家

标准《混凝土结构耐久性设计标准》GB/T50476的有关规定。当混凝土结构构件受到多种环境类别

共同作用时，应分别满足每种环境类别单独作用下的耐久性要求。

3.0.4轨道交通工程混凝土强度等级宜符合表3.0.4的规定。

表3.0.4混凝土主体结构设计强度等级

室内梁、板、室外墩、柱、

工程部位桩基地下连续墙二衬预应力梁盾构管片

柱盖梁

高架结构≥C30//≥C35≥C40≥C50/

地下结构≥C30≥C35≥C40≥C40/≥C50≥C50

山东省住房和城乡建设厅信息公开�浏览专用

3

4原材料要求

4.1水泥

4.1.1水泥应选用硅酸盐水泥或普通硅酸盐水泥。

4.1.2水泥的性能指标应符合现行国家标准《通用硅酸盐水泥》GB175的有关规定。

4.1.3水泥比表面积宜控制在300m2/kg~350m2/kg。

4.1.4水泥标准稠度用水量不宜大于29%。

4.1.5水泥的碱含量不应大于0.80%。当骨料具有碱骨料反应活性时，采用的水泥碱含量不应大于

0.60%，C40及以上强度等级混凝土用水泥的碱含量不宜大于0.60%。

4.1.6水泥熟料中铝酸三钙不应大于8.0%。当混凝土结构所处硫酸盐化学腐蚀环境为V-D及以上时，

宜选用熟料中铝酸三钙含量小于5.0%的硅酸盐水泥。

4.1.7当混凝土结构所处环境为氯盐环境时，水泥的氯离子含量不宜大于0.06%，不宜采用抗硫酸盐

硅酸盐水泥。

4.1.8水泥的进场温度不宜大于60℃，不宜使用温度超过60℃的水泥拌制混凝土。

4.1.9水泥应按不同生产厂家、品种、强度等级分别存储在专用仓罐内，存贮时间不宜超过三个月，

超出三个月应复检，复检合格后才能使用或降级使用。

4.1.10不得使用有结块的水泥，不同生产厂家、不同品种和强度等级的水泥不得混用。

4.1.11水泥的检验应符合表4.1.11的要求。

表4.1.11水泥的检验要求

检验要求

序号检验项目检验方法

日常检验检验频率全项检验检验频率

1凝结时间√√

2安定性GB/T1346√√

3标准稠度用水量√√

4强度GB/T17671√√

5山东省住房和城乡建设厅信息公开�浏览专用细度GB/T1345-√1、新货源；

、同一厂家

碱含量2

6-√同品种、同

进场每批次

不溶物规格的水泥

7-必检√

达3个月，

烧失量

8GB/T176-√抽检不少于

9三氧化硫-√1次。

10氧化镁-√

11氯离子GB/T176-√

12比表面积GB/T8074√√

13熟料中铝酸三钙含量GB/T176-√

4

4.2矿物掺合料

4.2.1粉煤灰应符合现行国家标准《用于水泥和混凝土中的粉煤灰》GB/T1596中Ⅱ级及以上的有关

规定，宜选用F类粉煤灰。

4.2.2粉煤灰的需水量比不应大于100%。

4.2.3粉煤灰的烧失量不应大于5%。

4.2.4配制C50及以上强度等级混凝土时，宜选用F类Ⅰ级粉煤灰。用于拌制大体积混凝土时，不得

采用C类粉煤灰。

4.2.5粉煤灰的氨释放量不应大于0.1%。粉煤灰进场前应进行混凝土预拌试验，不得使用在搅拌及

生产过程中释放强烈氨味的脱硝粉煤灰。

4.2.6粉煤灰中的氧化钙含量不应大于10%。

4.2.7粉煤灰中的氯离子含量不应大于0.02%。

4.2.8粒化高炉矿渣粉应符合现行国家标准《用于水泥砂浆和混凝土中的粒化高炉矿渣粉》GB/T

18046的有关规定，应选用S95及以上级别的矿渣粉。

4.2.9矿渣粉中的氧化镁含量不应大于10%。

4.2.10硅灰应符合现行国家标准《砂浆和混凝土用硅灰》GB/T27690的有关规定。

4.2.11其它矿物掺合料应符合现行国家标准《高强高性能混凝土用矿物外加剂》GB/T18376的有关

规定。

4.2.12矿物掺合料的检验应符合表4.2.12-1~表4.2.12-3的规定。其它矿物掺合料执行相应标准。

表4.2.12-1粉煤灰的检验要求

检验要求

序号检验项目检验方法

日常检验检验频率全项检验检验频率

1细度GB/T1596√√

2需水量比GB/T1596√√

3烧失量GB/T176√√

4含水量GB/T1596√√

5三氧化硫GB/T176-√

6氧化钙GB/T176-√

1、新货源；

7游离氧化钙GB/T176-√2、同一厂家

山东省住房和城乡建设厅信息公开�浏览专用二氧化硅、三氧化二铝和三进场每批次同规格产品

8GB/T176-√

氧化二铁总质量分数必检达3个月，

9氯离子含量GB/T176-√抽检不少于

1次。

10密度GB/T208-√

11安定性GB/T1346-√

12释放氨的量GB18588-√

13活性指数GB/T1596-√

14半水亚硫酸钙含量①GB/T5484-√

15碱含量②GB/T176-√

注：①采用干法或半干法脱硫工艺排出的粉煤灰应测半水亚硫酸钙含量。

②碱含量值用于计算混凝土中的总碱含量。

表4.2.12-2矿渣粉的检验要求

检验要求

序号检验项目检验方法

日常检验检验频率全项检验检验频率

1密度GB/T208√√

2比表面积GB/T8074√√

3活性指数GB/T18046√√

4流动度比GB/T18046√√

5含水量GB/T18046√√1、新货源；

2、同一厂家

6三氧化硫GB/T176-进场每批次√同规格产品

7氧化镁GB/T176-必检√达3个月，

抽检不少于

8烧失量GB/T18046-√1次。

9氯离子含量GB/T176-√

10玻璃体含量GB/T18046-√

11放射性GB6566-√

12碱含量①GB/T176-√

注：①碱含量值用于计算混凝土中的总碱含量。

表4.2.12-3硅灰的检验要求
