GB/T 30968.2-2014 聚合物基复合材料层合板开孔/受载孔性能试验方法 第2部分：充填孔拉伸和压缩试验方法

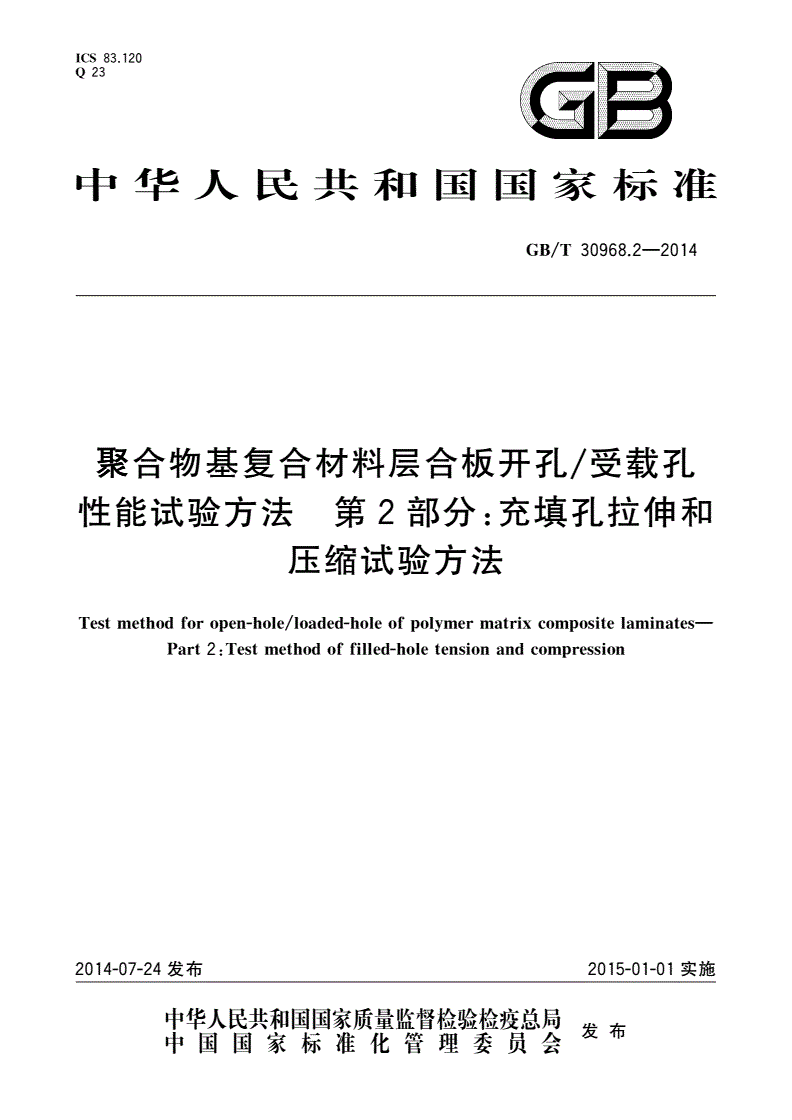

JCS83.120

Q23

中华人民共和国国家标准

GB/T30968.2-2014

聚合物基复合材料层合板开孔／受载孔

性能试验方法第2部分：充填孔拉仰和

压缩试验方法

Testmethodforopen-hole/loaded-holeofpolymermatrixcompositelaminates一

Part2:Testmethodoffilled-holetensionandcompression

2015-01-01实施

2014-07-24发布

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

GB/T30968.2-2014

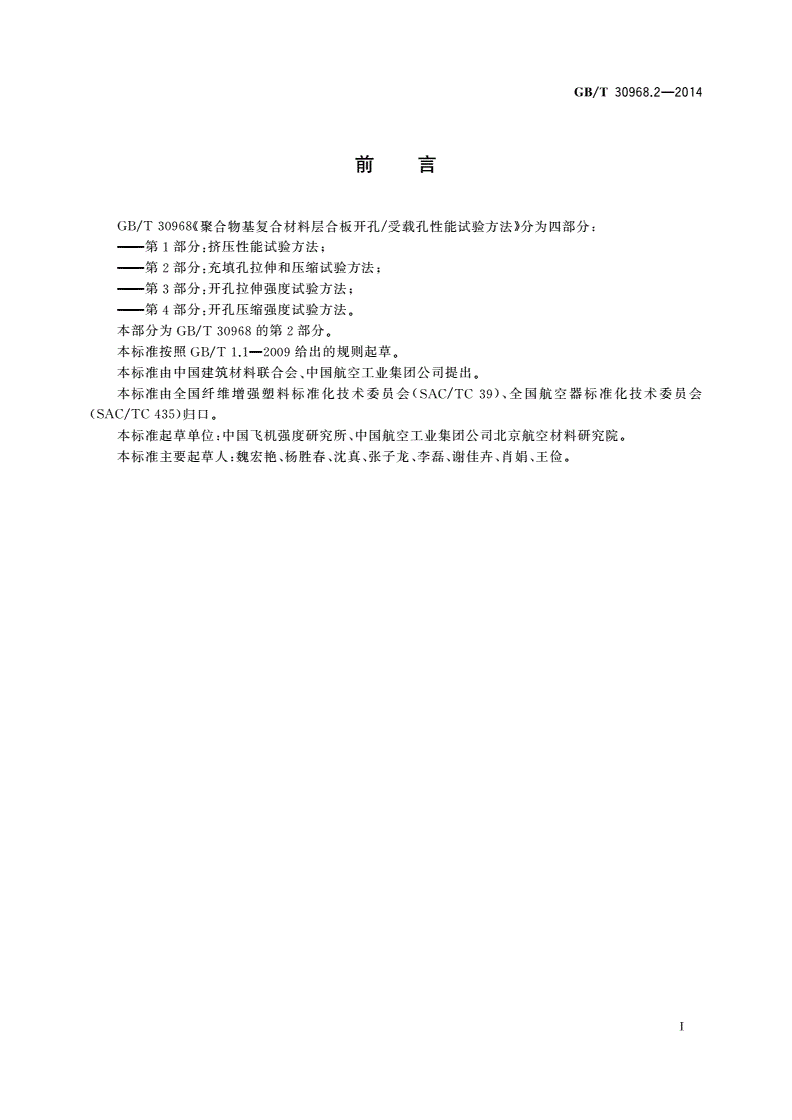

目U

GB/T30968《聚合物基复合材料层合极开孔／受载孔性能试验方法》分为四部分：

一一第l部分：挤压性能试验方法；

一一－第2部分：充填孔拉伸和压缩试验方法；

一一第3部分：开孔拉伸强度试验方法；

一一第4部分：开孔压缩强度试验方法。

本部分为GB!T30968的第2部分。

本标准按照GB/T1.1一2009给出的规则起草。

本标准由中国建筑材料联合会、中国航空工业集团公司提出。

本标准由全国纤维增强塑料标准化技术委员会（SAC/TC39）、全国航空器标准化技术委员会

(SAC/TC435）归口。

本标准起草单位：中国飞机强度研究所、中国航空工业集团公司北京航空材料研究院。

本标准主要起草人：魏宏艳、杨胜春、沈真、张子龙、李磊、谢佳卉、肖娟、王俭。

I

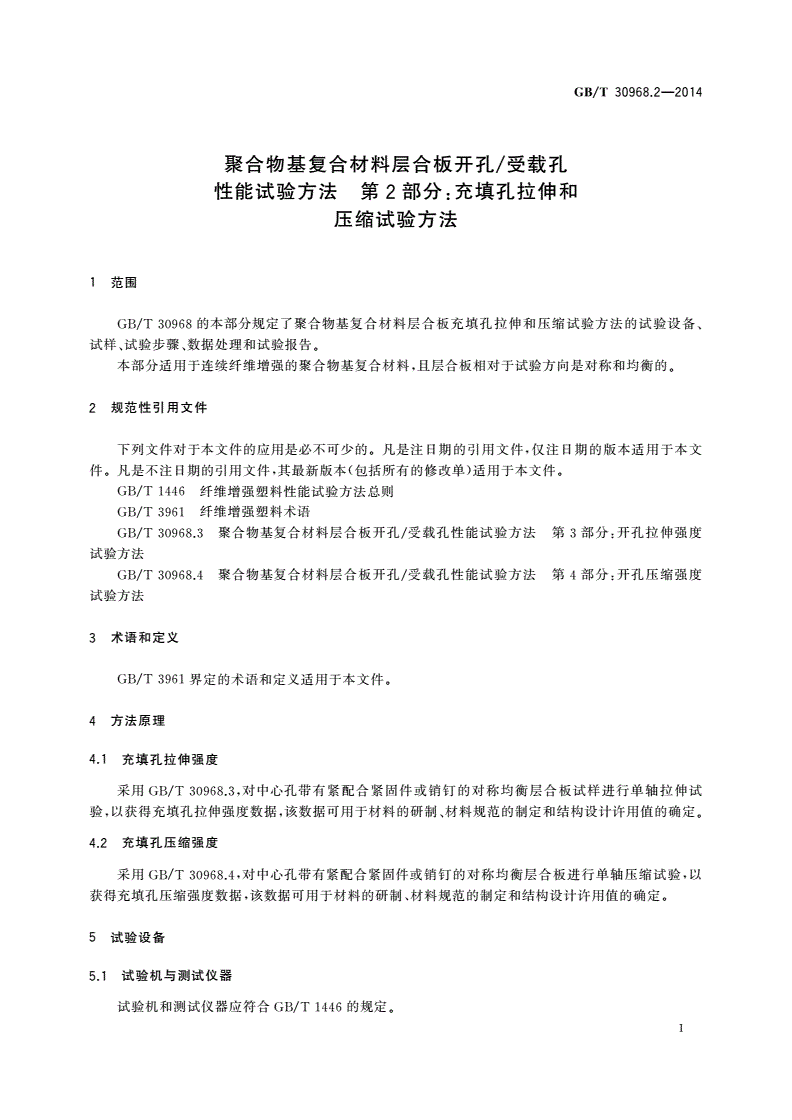

GB/T30968.2-2014

聚合物基复合材料层合板开孔／受载孔

性能试验方法第2部分：充填孔拉仰和

压缩试验方法

1范围

GB/T30968的本部分规定了聚合物基复合材料层合板充填孔拉伸和压缩试验方法的试验设备、

试样、试验步囊、数据处理和试验报铃。

本部分适用于连续纤维增强的聚合物基复合材料，且层合板相对于试验方向是对称和均衡的．

2规范性引用文件

下列文件对于本文件的应用是必不可少的．凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单〉远用于本文件．

GB/T1446纤维增强塑料性能试验方法总则

GB/T3961纤维增强塑料术语’

GB/T30968.3聚合物基复合材料层合植开孔／受载孔性能试验方法第3部分：开孔拉伸强度

试验方法

GB/T30968.4聚合物基复合材料层含极开孔／受载孔性能试验方法第4部分：开孔压缩强度

试验方法

3术语和定义

GB/T3961界定的术语和定义适用于本文件．

4方法原理

4.1充填孔拉仰强度

采用GB/T30968.3，对中心孔带有紧配合紧固件或销钉的对称均衡层合桓试样进行单轴拉伸试

验，以获得充填孔拉伸强度数据，该数据可用于材料的研制、材料规范的制定和结构设计许用值的确定。

4.2充填孔压缩强度

采用GB/T30968.4，对中心孔带有紧配合紧固件或销钉的对称均衡层合扳进行且在轴压缩试验，以

获得充填孔压缩强度数据，该数据可用于材料的研制、材料规范的制定和结构设计许用值的确定．

5试验设备

5.1试验机与测试仪器

试验机和测试仪器应符合GB/T1446的规定。

GB/T30968.2-2014

5.2环境箱

环境箱的控制精度应满足试验要求，经计量检定合格，并在有效期内使用。

5.3扭矩握
