DB41/ 771-2012 金属非金属矿山在用空气压缩机安全 检测检验规范

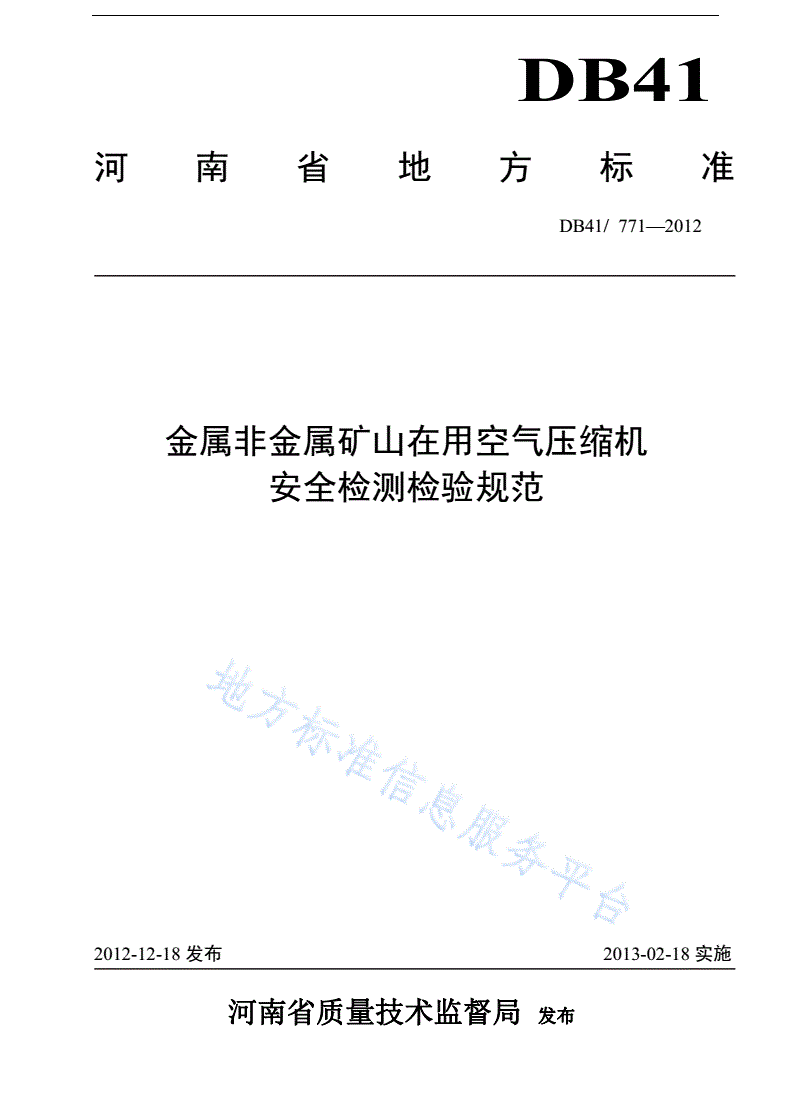

DB41

河南省地方标准

DB41/771—2012

金属非金属矿山在用空气压缩机

安全检测检验规范

2012-12-18发布2013-02-18实施

河南省质量技术监督局发布

DB41/771—2012

前言

为了保证金属非金属矿山在用空气压缩机的安全运行，通过检测得到空气压缩机的相关性能和技术

参数，从而了解空气压缩机运行中存在的问题，保证其安全、可靠、经济运转，特制定本标准。

本标准为强制性标准。

本标准按照GB/T1.1－2009给出的规则起草。

本标准由河南省安全生产监督管理局提出并归口。

本标准主要起草单位：河南省安全科学技术研究院。

本标准主要起草人：刘黎明、王戈、周静、耿剑统、韩瑜、邢璐、赵亚兵。

本标准为首次发布。

I

DB41/771—2012

金属非金属矿山在用空气压缩机安全检测检验规范

1范围

本标准规定了金属非金属矿山在用空气压缩机安全性检测检验的术语和定义、分类、要求、检验项

目和方法、检测结果计算、检验规则。

本标准适用于金属非金属矿山在用固定式和移动式排气量空气压缩机安全技术性能检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T267石油产品闪点与燃点测定法

GB/T3853容积式压缩机验收试验

GB/T4980容积式压缩机噪声的测定

GB/T6075.3在非旋转部件上测量和评价机器的机械振动

GB/T15487容积式压缩机流量测量方法

GB16423金属非金属矿山安全规程

MT687煤矿井下移动式空气压缩机

MT950煤矿井下空气压缩机安全技术检验规范

AQ1013煤矿在用空气压缩机安全检测检验规范

3术语和定义

下列术语和定义适用于本文件。

3.1

额定容积流量

指空气压缩机铭牌上标注的流量，是指特定的进口状态（进气压力为1.0133×105Pa，20℃）时的

排气量。

3.2

排气效率

空气压缩机的实际排气量与额定排气量之比，称为空气压缩机的排气效率。

3.3

比功率

一定的排气压力下，单位排气量所消耗的轴功率。

4分类

4.1按安装形式分为：

a)固定式空气压缩机：空气压缩机和储气罐分别安装在固定场所内。分有基础式和无基础式。

b)移动式空气压缩机：空气压缩机组(空气压缩机、储气罐、电动机，电控设备等)安装在一台撬架

或可沿轨道行走的车架上，无固定安装地点，随用气点的移动而定点移动。

4.2按工作原理分为：

a)往复式空气压缩机(包括活塞式、自由活塞式、隔膜式)；

b)回转式空气压缩机(包括滑片式、螺杆式、单螺杆式)。

1

DB41/771—2012

5要求

5.1机房环境

5.1.1照明设施

机房（或硐室）作业场所照明设施完备。空气压缩机操作位置光照度不小于160lx。

5.1.2机房噪声

按GB/T4980规定的方法测量，测得的机房内噪声不应超过90dB(A)。

5.1.3结构布局

要求空气压缩机房结构布局合理，各管路连接牢固可靠，电线、电缆布置整齐，开关标识明确。

5.2设备要求

5.2.1相关证件

井下用空气压缩机应有矿用安全准用标志，地面用空气压缩机应有相关证件，如储气罐（风包）

检验证书、安全阀检定证书、压力表检定证书、空气压缩机专用机油合格证等。

5.2.2压缩机油

使用的压缩机油必须为说明书规定的专用压缩机油，压缩机油闪点不低于215℃。

5.2.3安全阀和释压阀

空气压缩机必须装有安全阀，安全阀和压力调节器应动作可靠，安全阀动作压力不得超过额定压力

的1.1倍；风包出口管路上应加装释压阀，其口径不应小于出口管路的直径,释放压力应为空气压缩机

最高工作压力的1.25倍～1.4倍。

5.2.4安全保护装置

有下列情况之一时能报警并自动停车：

a)压力循环油压低于设计规定值；

b)冷却水中断；

c)排气压力超过设定值；

d)温度超限：

1)空气压缩机排气温度单缸超过190℃、双缸超过160℃；

2)井下移动式空气压缩机：往复活塞式排气温度超过180℃；喷油回转式排气温度超过120℃；

3)螺杆式排气温度超过厂家设定值；

4)往复活塞式曲轴箱内润滑油温度超过80℃；

5)风包内温度超过120℃时。

e)有毒有害气体浓度超限，应至少包括CO气体的监测，安装位置为风包或排气管道。

5.3检测技术要求

5.3.1总则

5.3.1.1检测前应对压风系统中的全部设备、连接管路、测压点、测温点作密封性检查，不应泄漏。

5.3.1.2所有检测人员必须经过主管部门培训，经考核合格颁发检测资格证，做到持证上岗。

5.3.1.3检测设备和各种测量方法所涉及的测量仪器仪表的精度应符合本标准的规定，并经计量部门检

定合格，测试过程中测量参数的允许波动范围见表1。

表1空气压缩机运转参数的允许波动范围

测试值与规定值间允许的最大相任一参数的一组读数相对于其平均值

运转参数

对偏差（或偏差）的最大允许波动范围

空气压缩机吸气压力—±0.5%

2

DB41/771—2012

表1空气压缩机运转参数的允许波动范围（续）

测试值与规定值间允许的最大相任一参数的一组读数相对于其平均值

运转参数

对偏差（或偏差）
